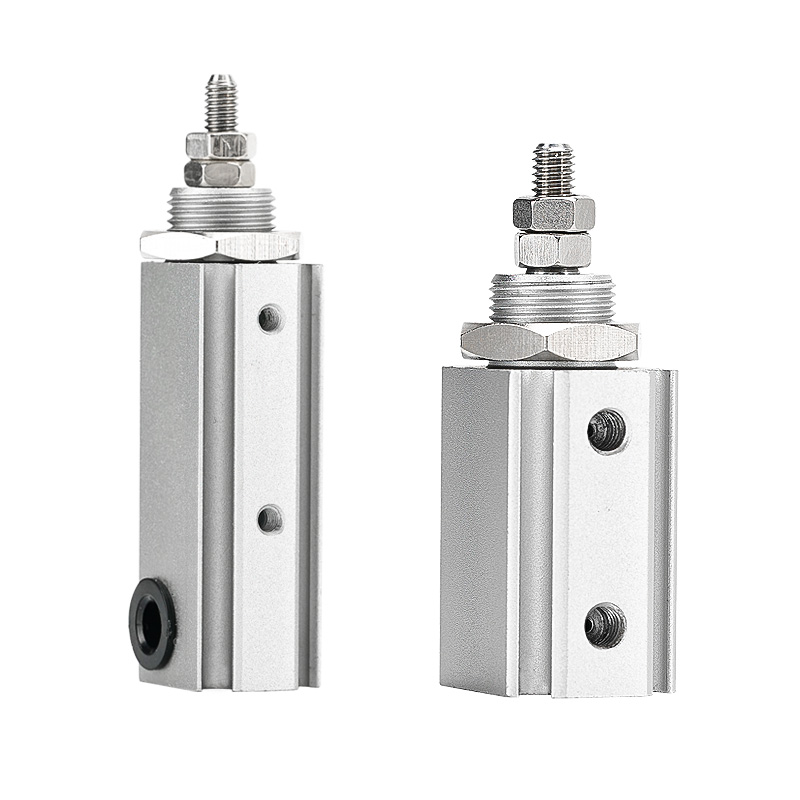

CJP2 Serisi Pimli Silindir (Çift Etkili)

CJP2 Serisi Çift Etkili Pimli Silindir (Kompakt Mikro Silindir)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH CJP2 serisi kompakt, çift etkili pimli silindirdir. Temel avantajlar: ultra kısa gövde, hafif yapı, istikrarlı çift yönlü itme gücü ve güvenilir yüksek frekanslı çalışma. Kapalı alanda, orta mikro yüklerde ve yüksek döngülü otomatik istasyonlarda çift yönlü hassas itme-çekme hareketi için tasarlanmıştır. Mikro çift yönlü doğrusal sürüş uygulamaları için ana modeldir.

Çekirdek Yapı ve Tasarım Özellikleri

     -- Sürüş Modu: Çift etkili (hem uzatma hem de geri çekme stroku için hava beslemesi). Delik aralığı: Ø4 / 6 / 10 / 16mm, mikrodan küçüğe kadar taşıma yüklerini kapsar.

     -- Yapı: Ekstrüde alüminyum gövde (geleneksel pirinç versiyondan yükseltilmiş), %55~%65 daha hafif. Darbeyi ve gürültüyü azaltmak için her iki ucunda kauçuk yastıklarla donatılmıştır.

     -- Çok Yönlü Montaj: 6 montaj konfigürasyonu mevcuttur: temel tip, panel montajı, flanş montajı, ayak montajı, muylu montajı ve çok yönlü kurulum için çatal montajı.

     -- Sensör Uyumluluğu: Manyetik halka ile oluşturulmuş tüm özellikler, minimum Ø4 delik ve 5 mm strok dahil olmak üzere ekstra braket olmadan iki manyetik anahtarın kurulumunu destekler.

     -- Malzeme ve Sızdırmazlık: Sert eloksallı alüminyum + NBR contalar, yağsız çalışma, temiz veya hafif yağlı ortamlar için uygundur. Mekanik servis ömrü ≥3 milyon döngü.

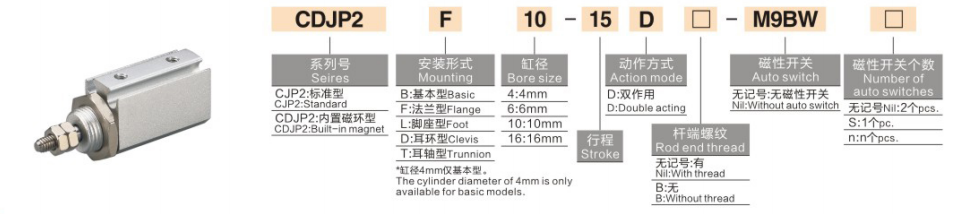

Tam Model Kodlama Kuralı

  1. Model Örneği: CDJP2B10-15D-M9B

   2. Standart Sipariş Referans Örnekleri

     -- CJP2B6-20D: Çap 6, strok 20, çift etkili temel tip, manyetik halka yok

     -- CDJP2F4-10D: Çap 4, strok 10, panel montajlı, dahili manyetik halka

     -- CDJP2B16-30D-2M9B: Çap 16, strok 30, temel tip, iki M9B anahtarıyla donatılmıştır

Evrensel Temel Teknik Özellikler (@0,5MPa, Çift Etkili)

Temel Rekabet Avantajları

   1. Ultra kısa hafif gövde

     -- Eski CJP modeline kıyasla toplam uzunluk 6~9,5 mm kısaltıldı, ağırlık %55~%65 azaltıldı, ultra sınırlı kurulum düzeni için mükemmel.

   2. Kararlı çift yönlü çıkış

     -- Geri dönüş yayı olmayan çift etkili tasarım. Çift yönlü itme kuvveti eşdeğer tek etkili silindirlerden %30~%50 daha yüksektir ve 100g ~ 5kg taşıma yükleri için uygundur.

   3. Yüksek frekanslı ve düşük gürültülü çalışma

     -- Kauçuk yastık + düşük sürtünmeli sızdırmazlık. Çalışma hızı 50~500 mm/s, 200 cpm'nin üzerinde kararlı, darbe gürültüsü ≤60dB.

   4. Çoklu montaj ve tam manyetik halka standardı

     -- 6 montaj formu karmaşık takım düzenine uyum sağlar. Tüm boyutlar için donatılmış manyetik halka, minimum Ø4 delik bile rahat konum izleme için ikili manyetik anahtarları destekler.

   5. Yağsız tasarım ve uzun servis ömrü

     -- Temiz üretim hatlarına uyumludur. Sertleştirilmiş alüminyum gövde ve aşınmaya dayanıklı contalar, ≥3 milyon döngü boyunca stabil çalışmayı sağlar.

Montaj Seçenekleri ve Tipik Endüstriyel Uygulamalar

    1. Montaj Formları

     -- Temel Tip (B): Düz itme-çekme için uç dış dişli eksenel sabitleme

     -- Panel Tipi (F): Ultra ince düzen için ekipman paneline gömülü gövde

     -- Flanş Tipi (L): Dikey yük uygulamaları için çubuk tarafı flanş sabitlemesi

     -- Ayak Tipi (T): Yatay yanal itme-çekme için alt ayak montajı

   2. Tipik Uygulama Senaryoları

     -- 3C Elektronik: Mikro bileşen kavrama, talaş çıkarma, düğme dayanıklılık testi, minyatür jig sürüşü

     -- Hassas Ekipman: Mikro valf anahtarlaması, fiber konumlandırma, cihazın ince ayarı, minyatür kaydırıcının çalıştırılması

     -- Genel Otomasyon: Yüksek frekanslı yükleme/boşaltma, etiket soyma, kısa stroklu iş parçası aktarımı

     -- Tıbbi Cihazlar: Küçük aletli teleskopik hareket, mikro sıvı tahriki, hassas konumlandırma düzenekleri

Seçim Karşılaştırması: CJP2 VS CJ1 VS CJP Mikro Silindirler

3 Adımlı Hızlı Seçim Kılavuzu

   1. Yüke göre delik seçimi

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Rezerv ≥%30 güvenlik marjı.

  2. Strok onayı

     -- Gerekli yola göre stroku seçin; İstikrarlı yüksek frekanslı döngü için daha kısa stroklara öncelik verin.

   3. Yapılandırma eşleştirme

     -- Kapalı çevrim konum kontrolü: Çift yönlü konum geri bildirimi için iki adet M9B manyetik anahtarla donatın.

     -- Kurulum düzeni: Gömülü ekipman için panel tipi (F); eksenel dişli montaj için temel tip (B).

Bir Cümle Özeti

     SOLH CJP2 kompakt çift etkili pimli pnömatik silindir, ultra kısa hafif gövdeye, çift yönlü sabit itme kuvvetine, kauçuk yastığa ve 6 montaj seçeneğine sahiptir; M9 serisi anahtarlarla uyumlu CDJP2 versiyonu yerleşik manyetik halka, 3C'de çift yönlü kısa stroklu itme-çekme görevleri, hassas aletler ve tıbbi otomasyon ekipmanları için ideal mikro doğrusal aktüatör.
