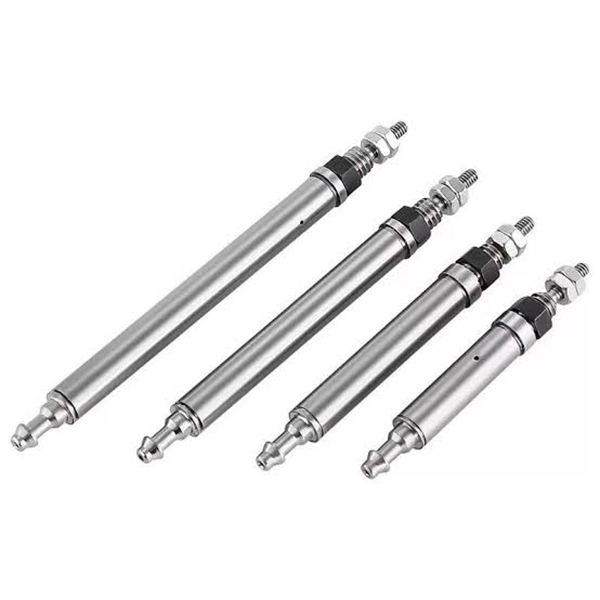

CJ1 Serisi Minyatür Pimli Silindir (Ultra Küçük Mikro Hava Silindiri φ2,5 / φ4mm)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH CJ1 serisi, ultra minyatür tek/çift etkili pim tipi silindirlerdir. Temel avantajları: ultra kompakt, küçük tasarım, hafif yapı, düşük çıkışlı itme gücü ve hızlı tepki. Kapalı alanda hassas sürüş, mikro yük itme ve çekme görevleri, elektronik ve 3C otomasyon için minyatür istasyonlar için tasarlanmıştır. Mikro otomasyon uygulamalarının temel aktüatörüdür.

Çekirdek Yapı ve Tasarım Özellikleri

     -- Tahrik Tipleri: Tek etkili (yay geri dönüşlü) ve Çift etkili. Delik seçenekleri: φ2,5 (tek etkili özel); φ4 (tek/çift etkili olarak mevcuttur).

     -- Yapısal Karakteristik: Yuvarlak gövde, ince pimli piston kolu, yerleşik yastık yok, temel uçtan diş montajı. φ4 modelinin dış gövde çapı yalnızca 4 mm, net ağırlığı birkaç gram kadar düşük.

     -- Dinamik Performans: Yastıksız yapı, pistonun hızlı tepki vermesini sağlar. Çalışma hızı: 50~500 mm/s, yüksek frekanslı kısa stroklu hareketler için uygundur.

     -- Malzeme ve Sızdırmazlık: Sert eloksallı alüminyum gövde, NBR conta bileşenleri, yağsız tasarım, temiz veya hafif yağlı atölye ortamlarıyla uyumludur.

     -- Esnek Kurulum: Eksenel sabitleme için her iki ucunda dişli bulunan temel versiyon. Çubuk tarafı kafasındaki port yönü ±90° ayarlanabilir, bu da sıkışık düzenlerde boru yönlendirmesi için uygundur.

Tam Model Kodlama Kuralı

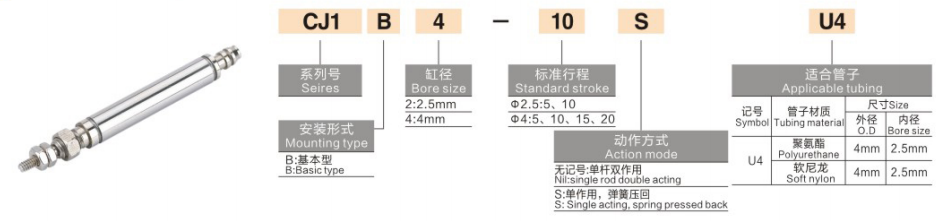

   1. Model Örneği: CJ1B4-10SU4

   2. Standart Sipariş Referans Örnekleri

     -- CJ1B2-10SU4: Çap 2,5, strok 10, tek etkili yay geri dönüşü

     -- CJ1B4-15U4: Çap 4, strok 15, çift etkili

     -- CJ1B4-5SU4: Çap 4, strok 5, tek etkili yay geri dönüşü

Evrensel Çekirdek Teknik Özellikleri (0,5MPa Besleme Basıncı)

Temel Rekabet Avantajları

   1. Dar kurulum alanı için ultra minyatür ayak izi

     -- Minimum iç çap φ2,5, dış gövde çapı φ4, ağırlık yalnızca 2~3,5g, ultra kompakt ekipman düzenlerine kolayca entegre edilebilir.

   2. Düşük itme hassasiyetli doğrusal sürüş

     -- Çıkış itme aralığı 0,64~6,3N @0,5MPa, ≤100g mikro yükler için idealdir, hassas küçük iş parçalarında darbe hasarını önler.

   3. Yüksek frekanslı hızlı tepki

     -- Yastıksız yapı hızlı çalıştırma sağlar ve üretim verimliliğini artırmak için dakikada ≥300 devir kısa stroklu çalışmayı destekler.

   4. Yağsız çalışma ve uzun servis ömrü

     -- NBR sızdırmazlık sistemi, temiz üretim ortamları için yağsız basınçlı havayı destekler; mekanik servis ömrü ≥3 milyon döngü.

   5. Ayarlanabilir bağlantı noktası yönü ve basit montaj

     -- Çubuk tarafındaki hava portu ±90° döndürülebilir. Çift uçlu harici dişler, ekstra montaj braketleri olmadan doğrudan eksenel kilitlemeye olanak tanıyarak sahada devreye almayı kolaylaştırır.

Montaj Seçenekleri ve Tipik Endüstriyel Uygulamalar

   1. Montaj Formları

     -- Eksenel dişli montajı: Düz itme-çekme hareketi için her iki ucu doğrudan ekipmana vidalayın

     -- Yan braket montajı: Yanal kurulum için isteğe bağlı minyatür braket, salınım veya yan sürüşe uygun

   2. Tipik Uygulama Senaryoları

     -- 3C ve Elektronik: Mobil düğme dayanıklılık testi, mikro plastik parça sıkıştırma, talaş çıkarma ve konumlandırma

     -- Hassas Enstrümantasyon: Mini valf anahtarlaması, fiber optik konumlandırma, ince ayar mekanizmaları

     -- Genel Otomasyon: Mikro bileşen yükleme/boşaltma, hafif etiket soyma, minyatür aparat çalıştırma

     -- Tıbbi Ekipman: Küçük aletli teleskopik hareket, mikro sıvı tahriki, hassas konumlandırma düzenekleri

3 Adımlı Hızlı Seçim Kılavuzu

   1. Yüke göre delik seçimi

     -- ≤50g yük için φ2,5; 50~100g yük için φ4. Düşük itme özellikleri nedeniyle minimum %50 güvenlik marjı ayırın.

   2. Strok onayı

     -- Gerekli hareket mesafesine göre stroku seçin; İstikrarlı yüksek frekanslı çalışma için daha kısa stroklara öncelik verin.

   3. Eylem modu seçimi

     -- Tek etkili (S son ekiyle): Elektrik kesintisi güvenliği tasarımı için yay sıfırlamalı tek yönlü itme/çekme

     -- Çift etkili: Geri dönüş yayı olmadan çift yönlü hassas doğrusal sürüş

Bir Cümle Özeti

     SOLH CJ1 ultra minyatür pimli pnömatik silindir, φ2,5 / φ4 delikli, ultra hafif kompakt tasarımlı ve ayarlanabilir hava portu yönüne sahip tek yay geri dönüşlü ve çift etkili varyantlarda mevcuttur; düşük itmeli hassas mikro doğrusal hareket sağlar ve 3C testleri, hassas cihazlar ve tıbbi minyatür otomasyon ekipmanları için yaygın olarak benimsenir.
