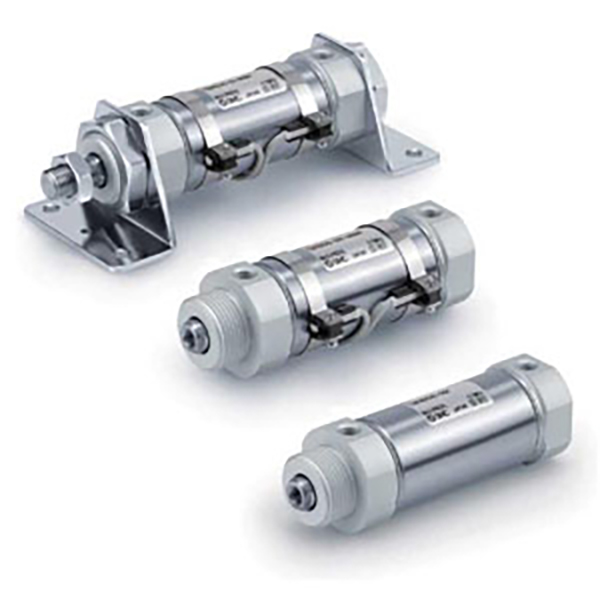

CM3 Serisi Kısa Paslanmaz Çelik Mini Silindir | Yeni Nesil Ultra Kompakt Pnömatik Silindir

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH CM3/CDM3 serisi, geleneksel CM2 serisinin yükseltilmiş alternatifi olarak optimize edilmiş yeni nesil kısa tip paslanmaz çelik mini silindirdir. φ20 ila φ40 arasındaki delik boyutlarını kapsar ve CM2'ye kıyasla maksimum toplam uzunlukta 29 mm'lik bir azalma ve %21 daha hafiftir. Ultra kompakt gövdesi, tam 304 paslanmaz çelik yapısı, yağsız çalışması ve 4 yollu boru tasarımıyla sınırlı alan, nemli, zayıf asit ve alkali ve temiz çalışma koşullarına mükemmel uyum sağlar. Gıda, medikal, elektronik ve ambalaj endüstrilerinde orta yükte hassas doğrusal hareket görevleri için yaygın olarak kullanılır.

  1.1 Standart ve Birinci Sınıf Malzeme Yapısı

     JIS B 8356 değiştirilebilir standartlarla tam uyumludur. Tüm silindir borusu, piston kolu ve uç kapakları yüksek kaliteli 304 paslanmaz çelikten yapılmıştır ve paslanmaya ve korozyona karşı mükemmel performans sunar. Güçlü çevresel adaptasyon özelliği ile nemli ortamlarda, zayıf asit/zayıf alkali çalışma koşullarında ve temiz üretim atölyelerinde stabil olarak çalışır.

  1.2 Entegre Ultra Kompakt Yapı

     Uç kapak diş kilitleme ve entegre silindir tüp yapısını benimseyen genel boyut büyük ölçüde en aza indirilmiştir. Yenilikçi 4 yönlü boru tasarımı (90° aralık), ultra yüksek montaj özgürlüğü sağlayarak dar ekipman alanı kurulum ikilemini çözer ve otomatik istasyonların esnek yerleşimini gerçekleştirir.

  1.3 Tam Senaryo Kapsamı için Çeşitlendirilmiş Hareket Tipleri

     • Çift Etkili (CM3B) : Çift uçlu hava girişi ileri geri hareketi, standart otomatik doğrusal sürüş için en evrensel tip.

     • Tek Etkili (CM3S/T) : S = Yay geri dönüşü, T = Yay uzatması; Güvenlik öncelikli senaryolar için güç kapatıldıktan sonra otomatik sıfırlama.

     • Çift Çubuk (CM3W) : Özel bağlantı mekanizmaları için çift uçlu çubuk çıkışı, senkron stabil hareket ve iki kat etkili strok.

     • Dönmeyen Çubuk (CM3K) : Altıgen burulma önleyici piston kolu, yüksek hassasiyetli konumlandırma gereksinimleri için çalışma sırasında sıfır dönüş.

  1.4 Üst Düzey Sızdırmazlık ve Uzun Hizmet Ömrü

     Düşük sürtünmeli çift yönlü sızdırmazlık halkası ve yerleşik yağ depolama oluğuyla donatılmış silindir, ultra düşük başlatma basıncına ve kararlı çalışmaya sahiptir. Standart yağsız yağlama tasarımı temiz endüstri standartlarını karşılar. Optimize edilmiş aşınmaya dayanıklı yapı, 8 milyondan fazla döngüden oluşan bir hizmet ömrü sağlayarak ekipman bakım sıklığını büyük ölçüde azaltır.

  1.5 Esnek Tampon ve İndüksiyon Yapılandırması

     Temel şok emilimi ve gürültü azaltma için standart kauçuk tampon; Son darbeyi ortadan kaldırmak amacıyla yüksek hızda sık çalışma için isteğe bağlı A tipi hava tamponu. CDM3 modeli, gerçek zamanlı konum sinyali geri bildirimi ve PLC otomatik bağlantı kontrolü için M9B/A93/Z73 serisi manyetik anahtarlarla uyumlu yerleşik manyetik halkayla birlikte gelir; Basit döngüsel hareket için CM3 manyetik olmayan versiyon.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

  1. Tipik Model Yapısı: CDM3B25-100Z

 2. Standart Sipariş Örnekleri

     • Manyetik Çift Etkili Model: CDM3B32-50Z (φ32 delik, 50 mm strok, dahili manyetik halka, çift etkili)

     • Tek Etkili Yay Geri Dönüşlü Model: CDM3S20-25Z (φ20 delik, 25 mm strok, yay sıfırlama)

     • Dönmeyen Hassas Model: CDM3K40-100Z (φ40 delik, 100 mm strok, altıgen burulma önleyici çubuk)

3. Temel Teknik Parametreler (Standart Tip)

4. 0,5MPa Teorik İtme ve Gerilme Verileri

 4.1 Çift Etkili (CM3B) İtme ve Gerilme Tablosu

  4.2 Tek Etkili (CM3S Yay Geri Dönüşlü) Performans Tablosu

5. Montaj Tipleri ve Türev Modelleri

  5.1 Çeşitli Montaj Yöntemleri

     • B Temel Tip: En evrensel ve uygun maliyetli montaj yöntemi olan uç kapak dişleri aracılığıyla doğrudan kurulum.

     • L Ayak Montajı: Sabit yatay kurulum için eksenel ayak braketi ile sabitlenir.

     • F/G Flanş Montajı: Dikey sabit konumlandırma için çubuk tarafı / çubuksuz yan flanş montajı.

     • C/D Çatal Bağlantı Parçası: Sallanma ve bağlantı senaryoları için tek çatallı / çift çatallı bağlantı.

     • E Muylu Montajı: Esnek salınım hareketi için çubuksuz yan muylu yapısı.

  5.2 Çekirdek Türev Serileri

     • CDM3B: Manyetik çift etkili tip (standart ana model)

     • CDM3S/T: Manyetik tek etkili tip (yay geri dönüşlü / yay uzatmalı)

     • CDM3W: Manyetik çift çubuklu çift etkili tip

     • CDM3K: Manyetik dönmeyen altıgen çubuk tipi

     • CDM3R: Alanın aşırı sınırlı olduğu istasyonlar için doğrudan ultra ince montaj tipi

6. CM3 ve CM2 Seçimi Karşılaştırması

7. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Seçimi: Delik boyutunu gerçek yük ağırlığına göre onaylayın, %50'den az güvenlik payı bırakmayın. Orta itme kuvvetine sahip, temiz ve korozyona dayanıklı çalışma koşulları için CM3 serisine öncelik verin.

     2. Kontur Seçimi: Gerçek çalışma stroku artı 10~20mm güvenlik marjı. Standart strok kurallarına uyun: çift etkili ≤300mm, tek etkili ≤100mm.

     3. Fonksiyonel Yapılandırma: Geleneksel çift etkili ileri geri hareket için B'yi seçin; Tek etkili yay sıfırlama güvenlik senaryoları için S; Yüksek hassasiyetli burulmaya karşı konumlandırma talepleri için K.

Bir Cümle Özeti

     SOLH CM3 yeni nesil kısa paslanmaz çelik mini silindir, ultra kompakt hafif gövde, 304 tam paslanmaz korozyon direnci, yağsız uzun ömürlü çalışma ve çeşitli montaj yöntemlerine sahiptir ve gıda, tıbbi, elektronik ve ambalaj temiz otomasyon ekipmanları için yüksek stabilite ve yerden tasarruf sağlayan orta itmeli doğrusal hareket çözümleri sağlar.
