MG Serisi Paslanmaz Çelik Mini Silindir | JIS Standart Korozyona Dirençli Pnömatik Silindir

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

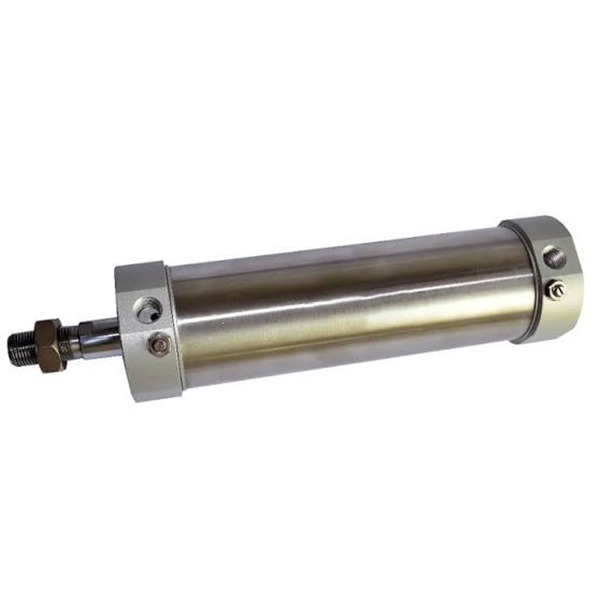

     SOLH MG serisi, JIS endüstriyel standartlarına uygun olarak üretilmiş, dayanıklı, tamamen paslanmaz çelik bir mini pnömatik silindirdir. Ekonomik MA serisi ile üst düzey CM2 serisi arasında konumlanan φ20 ile φ63 mm arasındaki delik aralığını kapsar. Mükemmel korozyon direnci, titreşim direnci ve ultra uzun hizmet ömrüyle olağanüstü maliyet performansı sunar. SMC CM2/CM3 serisiyle tamamen değiştirilebilir; gıda, ilaç, paketleme, elektronik, nemli ve zayıf asit bazlı çalışma ortamları dahil olmak üzere orta ve yüksek standart otomasyon senaryolarında yaygın olarak uygulanır.

  1.1 JIS Standardı ve Yüksek Değiştirilebilirlik

     Birleşik montaj boyutları ve arayüz standartları ile kesinlikle JIS standart spesifikasyonlarına göre üretilmiştir. SMC CM2 ve CM3 serisi silindirlerle mükemmel boyutsal ve yapısal değiştirilebilirlik elde ederek sıfır değişiklikle değiştirmeyi, toplu ekipman yükseltmeyi ve standartlaştırılmış otomatik hat eşleştirmeyi destekler.

  1.2 Tam Paslanmaz Çelik Korozyon Önleyici Yapı

     Yüksek mukavemetli alüminyum alaşımlı uç kapaklarla eşleşen birinci sınıf SUS304 paslanmaz çelik silindir borusu ve piston çubuğunu benimser. Entegre malzeme yapısı, mükemmel paslanmaya, korozyona ve basınca dayanıklı performans sağlar; yüksek nem, toz, zayıf asit ve zayıf alkali gibi zorlu çalışma koşullarına istikrarlı bir şekilde uyum sağlar ve çevresel uyum açısından sıradan ekonomik silindirlerin çok ötesine geçer.

  1.3 Perçin Yuvarlama Kapsülleme Firma Yapısı

     Uç kapağı ve silindir borusu sıkma entegrasyonu için profesyonel perçin sarma kapsülleme teknolojisinin benimsenmesi. Genel yapı, güçlü titreşim direnci ve darbe direnci ile sıkı ve sağlam olup, uzun süreli yüksek frekanslı çalışma sırasında gevşek bağlantıyı önler. Aerodinamik yuvarlak düz şekil, basit bir yapıya ve uygun günlük bakıma sahiptir ve işletme ve bakım maliyetlerini azaltır.

  1.4 Çeşitlendirilmiş Hareket ve Fonksiyonel Türevler

     • MG Çift Etkili: Çift uçlu hava girişi ileri geri hareketi, geleneksel doğrusal otomasyon için en evrensel standart tip.

     • MSG Tek Etkili (İtmeli): Yaylı itmeli yapı, güvenlik sıfırlama mekanizmaları için elektrik kesintisinden sonra otomatik uzatma.

     • MTG Tek Etkili (Geri Çekme): Yay geri dönüşlü yapı, koruyucu konumlandırma senaryoları için elektrik kesintisi sonrasında otomatik geri çekilme.

     • MGD Çift Çubuk: Hassas senkronize iletim için senkronize hareket ve iki kat etkili strok gerçekleştiren çift uçlu çıkış piston kolu.

     • MGC Ayarlanabilir Yastık: Yüksek hızlı döngüsel çalışma için gürültüyü ve darbeyi etkili bir şekilde azaltan, çift uçlu ayarlanabilir hava tamponu ile çift etkili.

     • MGCD Çift Çubuklu Yastık: Senkron çalışmayı ve yüksek hızda kararlı performansı birleştiren, ayarlanabilir hava tamponuyla donatılmış çift çubuk yapısı.

  1.5 Güvenilir Tampon ve Düşük Sürtünmeli Sızdırmazlık Sistemi

     Temel tamponlama ve gürültü azaltma için standart olarak yüksek kaliteli kauçuk çarpışma önleyici ped ile donatılmıştır; MGC/MGCD'nin yükseltilmiş modelleri, çift uçlu manuel olarak ayarlanabilen hava yastığını destekleyerek yüksek hızlı ve ağır yüklü çalışma koşullarına mükemmel şekilde uyum sağlar. Yerleşik yağ depolama oluğuna sahip özel şekilli çift yönlü kompozit contayı benimseyen silindir, ultra düşük başlatma basıncına, istikrarlı yağsız çalışmaya ve 8 milyonun üzerinde döngüden oluşan bir hizmet ömrüne sahiptir.

  1.6 Tam Seri Dahili Manyetik İndüksiyon

     MG serisinin tamamı, Airtac CS1-G ve SMC M9B serisi manyetik anahtarlarla uyumlu yerleşik manyetik halka (standart olarak S kodu, çıkarılamaz) ile birlikte gelir. Otomatik döngü konumlandırmayı ve akıllı ekipman izlemeyi gerçekleştirerek gerçek zamanlı doğru piston konumu algılamayı ve elektrik sinyali bağlantısını destekler.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

 1. Tipik Model Yapısı: MG25-100S-CM-FA

 2. Standart Sipariş Örnekleri

     • Standart Çift Etkili Manyetik Model: MG32-75S-CM (32mm çap, 75mm strok, yuvarlak kuyruk, dahili manyetik halka)

     • Ayarlanabilir Yastıklı Çift Etkili Model: MGC40-100S-CA (40mm çap, 100mm strok, döner kuyruk, ayarlanabilir hava yastığı)

     • Tek Etkili Yay Geri Dönüşlü Model: MTG20-50S-U (20mm çap, 50mm strok, düz kuyruk, tek etkili sıfırlama)

3. Temel Teknik Parametreler (Standart Tip)

4. 0,5MPa Teorik İtme ve Gerilme Referans Tablosu (Tek Çubuk)

  4.1 Çift Etkili (MG) Performans Verileri

  4.2 Tek Etkili (MTG Yay Geri Dönüşlü) Performans Verileri

5. Montaj Formları ve Türev Modelleri

  5.1 Çeşitli Evrensel Montaj Yöntemleri

     • CM Yuvarlak Kuyruk: Standart düz montaj, geleneksel sabit doğrusal operasyon için en evrensel tip

     • CA Salıncak Kuyruk: Salınımlı ve ters dönen mekanik mekanizmalar için özel olarak uyarlanmış, sallanabilir kuyruk yapısı

     • U Düz Kuyruk: Ultra ince ve dar montaj alanına uygun, düz kuyruklu kompakt tasarım

     • FA/FB Ön/Arka Flanş: Ön ve arka düz flanş sabitleme, ağır yük konumlandırma için stabil dikey montaj

     • LB Ayak Braketi: Eksenel ayak tabanı sabitlemesi, uygun yanal kurulum ve ekipman yerleşimi

     • SDB Çift Kulak Braketi: Çift menteşe yapısı, özel bağlantı senaryoları için esnek salınım çalışması

  5.2 Çekirdek Türev Serileri

     • MG Standart Çift Etkili: Genel orta standart otomasyon için evrensel manyetik donanımlı model

     • MSG/MTG Tek Etkili: Güvenlik sıfırlaması ve koruyucu konumlandırma için yay itmeli / yay geri dönüşlü tipler

     • MGD Çift Çubuk: Çift uçlu senkron çıkış yapısı, strokun iki katına çıkarılması ve çalışma stabilitesinin iyileştirilmesi

     • MGC Ayarlanabilir Yastık: Yüksek hızlı, sık döngülü çalışma için tercih edilen yükseltilmiş hava tampon yapısı

     • MGCD Çift Çubuklu Yastık: Yüksek hassasiyetli, yüksek hızlı ekipmanlar için entegre çift çubuk senkronizasyonu ve ayarlanabilir tamponlama

6. MG vs MA vs CM2 Seçimi Karşılaştırması

7. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Seçimi: Gerçek yük ağırlığına göre uygun delik boyutunu seçin, %50'den fazla güvenlik payı bırakın. Orta-yüksek yük ve korozyona dayanıklı çalışma koşulları için MG serisine öncelik verin.

     2. Kontur Seçimi: Gerçek çalışma stroku artı 10~20mm güvenlik marjı; standart strok sınırlarına uyun: çift etkili ≤500mm, tek etkili ≤150mm.

     3. Fonksiyonel Yapılandırma: Standart çift etkili için MG'yi, tek etkili yay geri dönüşü için MTG'yi, yüksek hızlı ayarlanabilir yastık talepleri için MGC'yi seçin. Serinin tamamı, konum tespiti için CS1-G ve M9B manyetik anahtarlarla uyumlu manyetik halkalarla önceden donatılmıştır.

Bir Cümle Özeti

     SOLH MG JIS standart paslanmaz çelik mini silindir, çeşitli hareket ve montaj seçenekleriyle yüksek korozyon direncini, uzun hizmet ömrünü ve maliyet performansını dengeler ve gıda, ilaç, paketleme ve nemli ortam otomasyon ekipmanları için en uygun orta sınıf pnömatik çözüm olarak hizmet eder.
