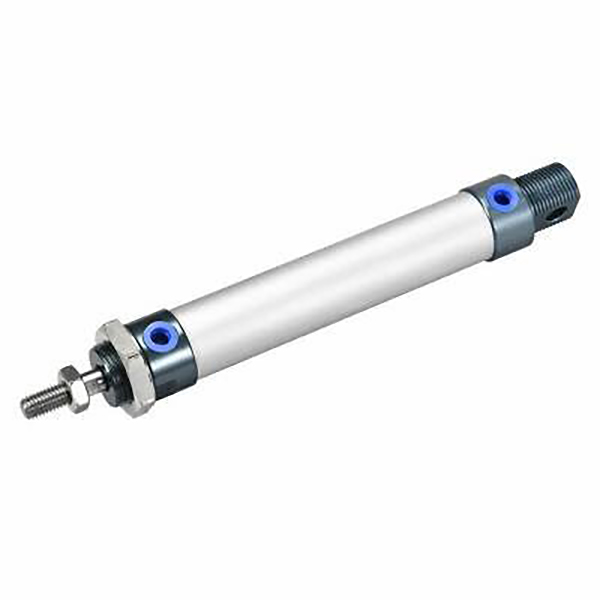

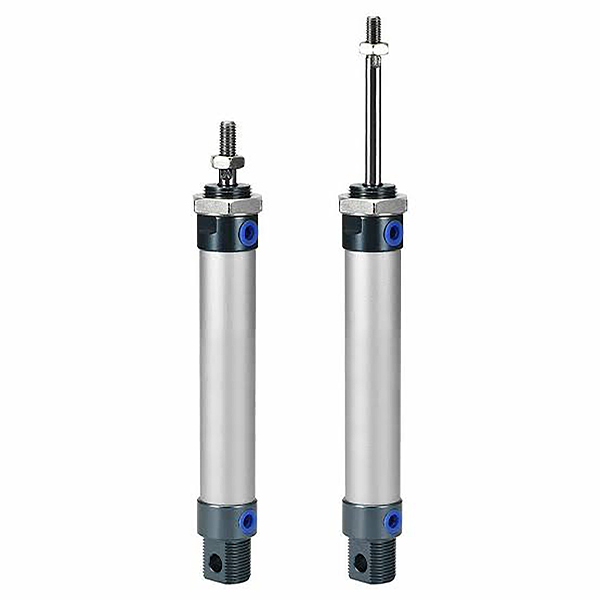

MAL Serisi Alüminyum Alaşımlı Mini Silindir | Hafif Ekonomik Pnömatik Silindir

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH MAL serisi, piyasada yaygın olarak uygun maliyetli bir mini silindir çözümü olarak tanınan, hafif, ekonomik bir alüminyum alaşımlı mini pnömatik silindirdir. Eloksallı alüminyum alaşımlı silindir borusu ve paslanmaz çelik piston çubuğunu benimseyen bu ürün, ultra hafif, kompakt yapıya ve düşük maliyete sahiptir. MA ve CM2 serileriyle güçlü uyumluluğu sayesinde elektronik, paketleme, hafif sanayi ve kuru, az tozlu çalışma senaryolarındaki hafif yüklü, bütçeye duyarlı otomatik ekipmanlar için idealdir.

  1.1 Evrensel Standart ve Yüksek Değiştirilebilirlik

     Birleşik montaj boyutları ve arayüz özellikleriyle yerel evrensel endüstriyel standartlara göre üretilmiştir. Ana akım MA ve CM2 serisi silindirlerle mükemmel yapısal ve boyutsal değiştirilebilirlik elde ederek sıfır değişiklik değiştirmeyi, ekipman yenilemeyi ve parti standartlaştırılmış montajı destekler.

  1.2 Hafif Malzeme Yapısı

     Pas önleyici paslanmaz çelik piston koluyla uyumlu, birinci sınıf anodize edilmiş alüminyum alaşımlı silindir borusu ve alüminyum alaşımlı uç kapaklardan yapılmıştır. Geleneksel MA serisi silindirlerle karşılaştırıldığında MAL serisi %15 daha hafiftir ve toplam uzunluğu yaklaşık 10 mm daha kısadır. Maliyetleri etkili bir şekilde kontrol ederken olağanüstü taşınabilirlik ve kompakt kurulum performansı sunar.

  1.3 Kararlı Diş Kilitleme Yapısı

     Sıkı ve sağlam montaj yapısı ile çift uçlu kapak dişi kilitleme teknolojisini benimsemek. Aerodinamik yuvarlak düz görünüm, basit bir genel yapı ve uygun günlük sökme, bakım ve hata ayıklama sağlar ve hafif hizmet otomatik üretim hatları için daha sonraki işletme ve bakım maliyetlerini büyük ölçüde azaltır.

  1.4 Çeşitlendirilmiş Hareket ve Fonksiyonel Türevler

     • MAL Çift Etkili: Çift uçlu hava girişi ileri geri hareketi, geleneksel hafif yüklü doğrusal otomasyon için en evrensel standart tip.

     • MSAL Tek Etkili (İtmeli): Yaylı itmeli yapı, emniyet sıfırlama mekanizmaları için elektrik kesintisinden sonra otomatik çubuk uzatması.

     • MTAL Tek Etkili (Geri Çekme): Yay geri dönüşlü yapı, koruyucu konumlandırma senaryoları için elektrik kesintisinden sonra otomatik çubuk geri çekilmesi.

     • MALD Çift Çubuk: Hassas senkronize iletim için senkronize çalışmayı ve iki kat etkili stroku gerçekleştiren çift uçlu çıkış piston kolu.

     • MALJ Ayarlanabilir İnme: Değişken çalışma talepleri için hassas konumlandırmayı ve esnek strok kalibrasyonunu destekleyen, ayarlanabilir stroklu çift etkili tasarım.

  1.5 Esnek Tampon ve Dayanıklı Sızdırmazlık Sistemi

     Temel gürültü azaltma ve darbe emilimi için standart olarak yüksek kaliteli kauçuk tampon ped ile donatılmıştır; isteğe bağlı yükseltilmiş hava tamponu (C kodu), yüksek hızlı döngüsel çalışma sırasında titreşimi ve gürültüyü etkili bir şekilde azaltır. Yerleşik yağ depolama oluğuna sahip düşük sürtünmeli, çift yönlü kompozit contayı benimseyen silindir, 5 milyon çevrime kadar hizmet ömrüyle ultra düşük başlatma basıncına ve istikrarlı yağsız çalışmaya sahiptir.

  1.6 İsteğe Bağlı Manyetik İndüksiyon Yapılandırması

     MAL serisi, CS1-G ve SMC M9B serisi manyetik anahtarlarla mükemmel uyumlu olan isteğe bağlı yerleşik manyetik halkayı (S kodu) destekler. Hafif hizmet otomasyon ekipmanlarına yönelik otomatik döngü konumlandırma ve akıllı izleme taleplerini karşılayarak gerçek zamanlı doğru piston konumu algılama ve elektrik sinyali bağlantısını gerçekleştirir.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

  1. Tipik Model Yapısı: MAL25-100S-CM-FA

 2. Standart Sipariş Örnekleri

     • Standart Çift Etkili Manyetik Model: MAL32-75S-CM (32mm çap, 75mm strok, yuvarlak kuyruk, manyetik halkalı)

     • Tek Etkili Yay Geri Dönüşlü Model: MTAL20-50S-U (20mm çap, 50mm strok, düz kuyruk, tek etkili sıfırlama)

     • Çift Mil Çift Etkili Model: MALD25-100S-CA (25mm çap, 100mm strok, döner kuyruk, çift rotlu senkron çalışma)

3. Temel Teknik Parametreler (Standart Tip)

4. 0,5MPa Teorik İtme ve Gerilme Referans Tablosu (Tek Çubuk)

 4.1 Çift Etkili (MAL) Performans Verileri

  4.2 Tek Etkili (MTAL Yay Geri Dönüşlü) Performans Verileri

5. Montaj Formları ve Türev Modelleri

  5.1 Çeşitli Evrensel Montaj Yöntemleri

     • CM Yuvarlak Kuyruk: Standart düz montaj, geleneksel sabit doğrusal hafif yük işletimi için en evrensel tip

     • CA Salıncak Kuyruk: Salınımlı, ters çevirmeli ve bağlantılı mekanik mekanizmalara uygun, sallanabilir kuyruk yapısı

     • U Düz Kuyruk: Ultra ince ve dar kurulum alanı düzeni için mükemmel olan ultra kompakt düz kuyruk tasarımı

     • FA/FB Ön/Arka Flanş: Ön ve arka düz flanş sabitleme, hafif yük konumlandırma ekipmanı için stabil dikey montaj

     • LB Ayak Braketi: Eksenel ayak tabanı sabitlemesi, rahat yanal kurulum ve esnek ekipman düzenlemesi

     • SDB Çift Kulak Braketi: Esnek salınım ve özel askılı çalışma koşullarına uyum sağlayan çift menteşe yapısı

  5.2 Çekirdek Türev Serileri

     • MAL Standart Çift Etkili: Genel hafif yük otomasyonu için isteğe bağlı manyetik halkalı evrensel hafif model

     • MSAL/MTAL Tek Etkili: Güvenlik sıfırlaması ve koruyucu konumlandırma senaryoları için yay itmeli / yay geri dönüşlü tipler

     • MALD Çift Çubuk: Etkin stroku iki katına çıkaran ve çalışma stabilitesini artıran çift uçlu senkron çıkış yapısı

     • MALJ Ayarlanabilir İnme: Hassas konumlandırma ve değişken stroklu işleme talepleri için özelleştirilebilir strok tasarımı

     • MALC Ayarlanabilir Yastık: Sık döngüsel çalışma için yüksek hızlı darbeyi ve gürültüyü azaltan yükseltilmiş hava tampon yapısı

6. MAL ve MA Seçim Karşılaştırması

7. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Seçimi: Gerçek yük ağırlığına göre uygun delik boyutunu seçin, %50'den fazla güvenlik payı bırakın. Hafif yüklü ve bütçeye duyarlı otomasyon projeleri için MAL serisine öncelik verin.

     2. Kontur Seçimi: Gerçek çalışma stroku artı 10~20mm güvenlik marjı; standart strok sınırlarına uyun: çift etkili ≤500mm, tek etkili ≤150mm.

     3. Fonksiyonel Yapılandırma: Standart çift etkili için MAL'ı, tek etkili yay geri dönüşlü için MTAL'ı, çift çubuklu senkron çalışma için MALD'ı seçin. Yüksek hızlı çalışma (>500 mm/s) için MALC hava yastığını seçin. Otomatik konum tespiti için S manyetik halka + CS1-G/M9B anahtarlarını donatın.

Bir Cümle Özeti

     SOLH MAL serisi hafif alüminyum alaşımlı mini silindir, ultra hafif kompakt yapıya, ultra düşük maliyete ve çeşitlendirilmiş işlevsel seçeneklere sahiptir ve hafif yük, kuru ortam ve bütçesi sınırlı küçük otomatik ekipmanlar için en uygun maliyetli pnömatik çözüm olarak hizmet eder.
