CM2 / CDM2 Serisi Paslanmaz Çelik Mini Silindir (Çift / Tek Etkili)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

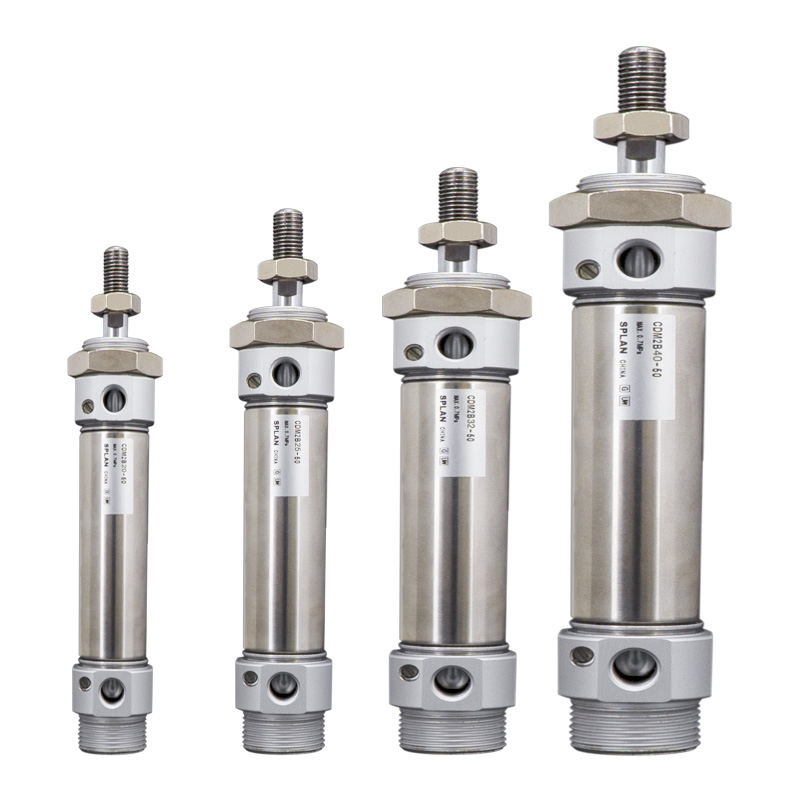

     SOLH CM2 / CDM2, JIS B 8356 standart yuvarlak paslanmaz çelik silindirlerdir, çap boyutu φ20/25/32/40 mm'dir. Performans, mikro mini silindirler ve standart silindirler arasında konumlandırılmıştır. Temel avantajlar: korozyon direnci, uzun hizmet ömrü, çeşitli montaj seçenekleri, kompakt orta düzeyde itme gücü. Gıda, ilaç, elektronik, paketleme ve temiz otomasyon orta yük istasyonlarında yaygın olarak kullanılmaktadır.

Çekirdek Yapı ve Tasarım Özellikleri

   1. Standart: JIS B 8356'ya uygun, evrensel montaj boyutlarına sahip yuvarlak gövde.

   2. Malzeme: 304 paslanmaz çelik namlu, piston kolu ve uç kapakları, paslanmaya karşı dayanıklı, neme, zayıf aside, zayıf alkaliye ve temiz ortamlara dayanıklıdır.

   3. Yapı: Dişlerle kilitlenen uç kapakları, düz yuvarlak hatlı, yüksek mekanik mukavemetli ve kolay bakım.

   4. Operasyon Çeşitleri

     -- CM2B Çift Etkili: Her iki uçtan hava beslemeli, en popüler standart model

     -- CM2S / CM2T Tek Etkili: S=Yay geri dönüşlü; T=Yay uzatma, hava kesildikten sonra otomatik sıfırlama

     -- CM2W Çift Çubuk: Çubuk her iki tarafa uzatılmış, senkronize hareket, etkili hareket iki katına çıkarıldı

     -- CM2K Dönmeyen Çubuk: Altıgen piston çubuğu, hassas konumlandırma için bükülme önleyici

   5. Yastık: Standart kauçuk yastık; Yüksek hızda darbe gürültüsünü azaltmak için hava yastığı (sonek A) isteğe bağlıdır.

   6. Sızdırmazlık: Yağ haznesi oluğuna sahip düşük sürtünmeli çift yönlü conta. Düşük başlatma basıncı, yağsız çalışma, servis ömrü ≥8 milyon çevrim.

   7. Konum Algılama: Piston konumu geri bildirimi için M9B/A93/Z73 manyetik anahtarlarla uyumlu, yerleşik manyetik halkayla donatılmış CDM2 versiyonu.

Tam Model Kodlama Kuralı

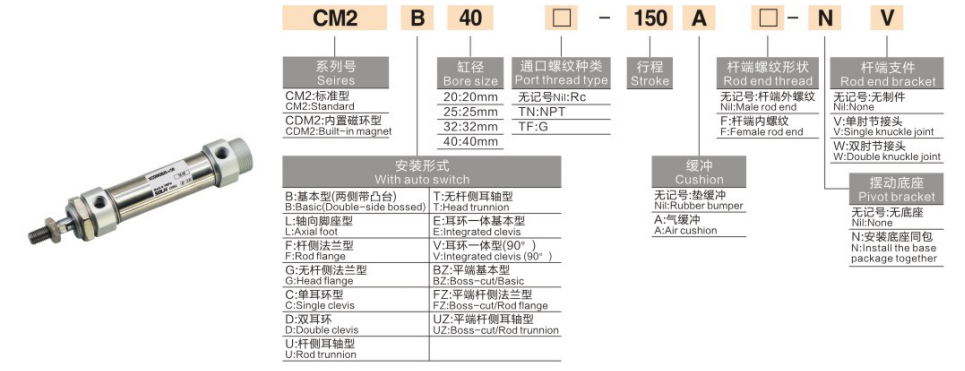

   1. Model Örneği: CDM2B20-100A-B

   2. Standart Sipariş Referans Örnekleri

     -- CDM2B25-50-B:Bore25, strok50, çift etkili, dahili mıknatıs, kauçuk yastık

     -- CDM2S32-75-B:Bore32, strok75, tek etkili yay geri dönüşü

     -- CDM2K40-100-B:Bore40, strok100, dönmeyen altıgen piston kolu

Evrensel Temel Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,5MPa (Tek Çubuk, Birim:N)

   1. Çift Etkili CM2B

   2. Tek Etkili CM2S (Yay Dönüşlü @0.5MPa)

Montaj Formları ve Türev Modelleri

   1. Montaj Seçenekleri

     -- B Temel Tip: Uç kapağı dişleri aracılığıyla doğrudan kurulum (en yaygın)

     -- L Ayak Bağlantısı: Eksenel ayak braketi sabitlemesi

     -- F/G Flanş: Çubuk tarafı flanşı / baş tarafı flanşı

     -- C/D Çatal: Tek çatallı / çift çatallı

     -- E Muylu: Sallanma hareketi için baş tarafı muylusu

   3. Ana Türev Serileri

     -- CDM2B: Dahili mıknatıslı standart çift etkili

     -- CDM2S/T: Tek etkili yay geri dönüşü/yay uzatması

     -- CDM2W: Çift çubuklu çift etkili

     -- CDM2K: Dönmeyen altıgen piston kolu

     -- CDM2R: Sınırlı eksenel alan için ince doğrudan montajlı versiyon

3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik seçimi: Gerekli itme ve yatay yükü hesaplayın, ≥%50 güvenlik marjını ayırın; orta yüklü uygulamalar için tercihen CM2'yi seçin.

   2. Strok onayı: 10~20 mm ekstra hareket marjı ekleyin; Maksimum strok: çift etkili ≤300mm, tek etkili ≤100mm.

   3. Yapılandırma eşleştirme

     -- Çalışma: Çift etkili → B; tek etkili yay geri dönüşü → S; bükülme önleme gereksinimi → K

     -- Yastık: Yüksek hızlı ileri geri hareket için A son ekini (hava yastığı) ekleyin

     -- Pozisyon geri bildirimi: CDM2 mıknatıs donanımlı modeli seçin, M9B/A93 manyetik anahtarlarla eşleştirin

Bir Cümle Özeti

     SOLH CM2/CDM2 JIS standart paslanmaz çelik yuvarlak pnömatik silindir, ithal CM2 serisiyle tamamen değiştirilebilir; çift etkili, tek etkili, çift çubuklu ve dönmeyen çubuk çeşitleri, çoklu montaj seçenekleri, gıda, tıbbi, elektronik ve paketleme temiz otomasyon ekipmanları için ideal orta itmeli doğrusal aktüatör mevcuttur.
