DSNU Serisi Paslanmaz Çelik Mini Silindir | ISO 6432 Standardı Korozyona Dirençli Pnömatik Silindir

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

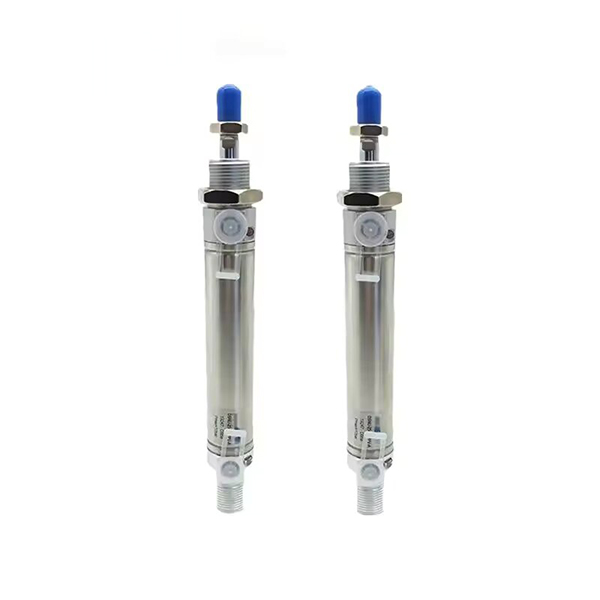

     SOLH DSNU serisi, ISO 6432 ve CETOP RP52P uluslararası standartlarıyla tamamen uyumlu, yüksek performanslı paslanmaz çelik mini pnömatik silindirdir. Tam SUS304 paslanmaz çelik silindir borusu ve piston kolu, kendinden ayarlı pnömatik yastıklama, üstün korozyon direnci ve ultra uzun servis ömrüne sahip olup, φ8 ila φ63 mm arası bir delik aralığını kapsar. FESTO DSNU, SMC CM2 ve Airtac MG serileriyle uyumlu olup, gıda, ilaç, elektronik, ambalaj, tekstil ve nemli, zayıf asit ve zayıf alkali çalışma koşullarına sahip özel otomasyon senaryolarında yaygın olarak kullanılmaktadır.

  1.1 Küresel Standart ve Tam Değiştirilebilirlik

     ISO 6432 ve CETOP RP52P evrensel endüstriyel standartlarına sıkı sıkıya bağlı olarak üretilmiş olup tüm montaj boyutları ve arayüz özellikleri küresel olarak aynıdır. Standart otomatik ekipmanın sıfır değişiklikle değiştirilmesini ve toplu olarak yükseltilmesini destekleyerek ana akım uluslararası marka mini silindirlerle tam değiştirilebilirlik sağlar.

  1.2 Tam Paslanmaz Çelik Korozyona Dirençli Yapı

     Dövme alüminyum alaşımlı uç kapaklarla eşleşen birinci sınıf SUS304 paslanmaz çelik silindir borusu ve piston çubuğunu benimser. Entegre malzeme yapısı, mükemmel paslanmaya karşı dayanıklılık, korozyon önleyici ve yüksek mukavemetli performans sunar; yüksek nem, toz, zayıf asit ve zayıf alkali gibi zorlu ortamlara mükemmel şekilde uyum sağlar ve dayanıklılık açısından sıradan alüminyum mini silindirlerin çok ötesine geçer.

  1.3 Makaralı Kıvrımlı Firma Yapısı

     Sıkı ve sağlam genel yapıya, olağanüstü titreşim direncine ve kararlı çalışmaya sahip uç kapak bağlantısı için profesyonel silindir sıkma sızdırmazlık teknolojisinin benimsenmesi. Aerodinamik yuvarlak düz şekil, basit bir yapıya ve uygun günlük sökme ve bakıma sahiptir ve daha sonraki işletme maliyetlerini azaltır.

  1.4 Çeşitlendirilmiş Hareket ve Kısa Tip Kompakt Seçenekler

     • DSNU Çift Etkili: Çift uçlu hava girişi ileri geri hareketi, geleneksel doğrusal otomasyon için en evrensel standart tip.

     • DSNU-…-P Tek Etkili (İtmeli): Yaylı itmeli yapı, güvenlik sıfırlama senaryoları için elektrik kesintisinden sonra otomatik uzatma.

     • DSNU-…-R Tek Etkili (Geri Çekme): Yay geri dönüşlü yapı, koruyucu konumlandırma mekanizmaları için elektrik kesintisinden sonra otomatik geri çekilme.

     • DSNU-…-PPV Kendinden Ayarlı Yastık: Çift uçlu akıllı kendinden ayarlı pnömatik tampon, manuel ayar gerektirmez, tam basınç aralığında yüksek hızlı çalışmaya uygundur.

     • DSNU-S Kısa Tip: Standart tipe göre toplam uzunluk olarak 35 mm daha kısa ve genişlik olarak %40 daha dar olup ultra dar alan kurulum senaryoları için özelleştirilmiştir.

  1.5 Yükseltilmiş Yastık ve Düşük Sürtünmeli Sızdırmazlık Sistemi

     Temel gürültü ve darbe azaltımı için standart olarak elastik tampon ped (P) ile donatılmıştır; Yüksek hızlı sık hareket için otomatik uyarlanabilir tamponlama ile 0,1~1,0MPa tam basınç aralığına uyum sağlayan, isteğe bağlı yenilikçi PPV kendinden ayarlı hava yastığı. Çift yönlü, düşük sürtünmeli kompozit conta ve yerleşik yağ depolama oluğuyla donatılmış silindir, ultra düşük başlatma basıncına, istikrarlı yağsız çalışmaya ve 8 milyondan fazla çevrimlik hizmet ömrüne sahiptir.

  1.6 Hassas Manyetik İndüksiyon Yapılandırması

     İsteğe bağlı yerleşik manyetik halka (A kodu), FESTO SMT ve SMC M9B serisi manyetik anahtarlarla uyumludur, gerçek zamanlı doğru piston konumu algılamayı ve PLC sinyal bağlantı kontrolünü gerçekleştirir, otomatik döngü konumlandırmayı ve akıllı izlemeyi destekler.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

 1. Tipik Model Yapısı: DSNU25-100-PPV-A-MQ

  2. Standart Sipariş Örnekleri

     • Çift Etkili PPV Yastık Manyetik Model: DSNU32-75-PPV-A-MQ (32 mm çap, 75 mm strok, yan flanş montajı, manyetik donanımlı)

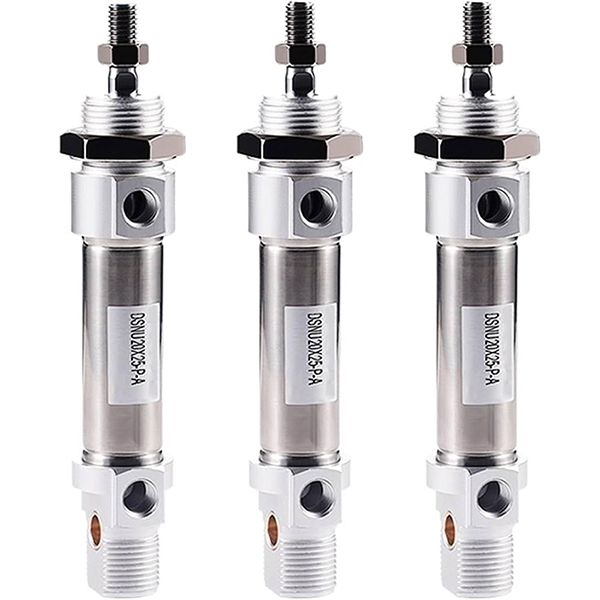

     • Kısa Tip Çift Etkili Elastik Yastık Modeli: DSNU-S20-50-P-A (20 mm çap, 50 mm strok, ultra kompakt kısa gövde, manyetik donanımlı)

     • Tek Etkili Yay Geri Dönüşlü Model: DSNU16-30-R-P-A (16mm çap, 30mm strok, yay sıfırlamalı, manyetik donanımlı)

3. Temel Teknik Parametreler (Standart Tip)

4. 0,5MPa Teorik İtme ve Gerilme Referans Tablosu (Tek Çubuk)

  4.1 Çift Etkili (DSNU) Performans Verileri

  4.2 Tek Etkili (DSNU-R Yay Geri Dönüşlü) Performans Verileri

5. Montaj Formları ve Türev Modelleri

  5.1 Çeşitli Evrensel Montaj Yöntemleri

     • MQ Yan Bağlantı Flanşı: Yandan hava girişli standart flanşlı sabit montaj, geleneksel otomasyon düzeni için en evrensel tip

     • MA Eksenel Port Flanşı: Sınırlı eksenel kurulum alanı için özel olarak uyarlanmış eksenel hava girişi tasarımı

     • MH Doğrudan Montaj: Uç kapak direkt sabitleme yapısı, dar alan kurulumu için ultra ince gövde

     • KP Sıkma Ünitesi: İsteğe bağlı strok konumu sabitleme ve ofset önleyici konumlandırma için yerleşik kilitleme işlevi

     • FA/FB Ön/Arka Flanş: Ön ve arka düz flanş sabitleme, ISO standart montaj aksesuarlarıyla tam uyumlu

  5.2 Çekirdek Türev Serileri

     • DSNU Standardı: Genel otomasyon için elastik veya hava tamponlu üniversal çift etkili tip

     • DSNU-S Kısa Tip: Ultra dar alan kurulum senaryolarına özel, kompakt kısaltılmış gövde

     • DSNU-…-P/R Tek Etkili: Emniyetli sıfırlama çalışma koşulları için yay itmeli / yay geri dönüşlü tek etkili modeller

     • DSNU-…-PPV Kendinden Ayarlı Yastık: Akıllı uyarlanabilir tamponlama, yüksek hızlı, sık döngülü işlemler için tercih edilir

6. DSNU, CM2 ve MG Seçimi Karşılaştırması

7. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Seçimi: Gerçek yük ağırlığına göre uygun delik boyutunu seçin, %50'den fazla güvenlik payı bırakın. Yüksek hızlı çalışma, korozyon direnci ve uluslararası standartlara uygun talepler için DSNU serisine öncelik verin.

     2. Kontur Seçimi: Gerçek çalışma stroku artı 10~20mm güvenlik marjı; standart strok sınırlarına uyun: çift etkili ≤500mm, tek etkili ≤150mm.

     3. Fonksiyonel Yapılandırma: Yüksek hızlı çalışma (>500 mm/s) için PPV kendinden ayarlı hava yastığını seçin; dar kurulum alanı için DSNU-S kısa tipini seçin; Otomatik konum tespiti için manyetik halka + SMT/M9B anahtarlarıyla eşleşir.

Bir Cümle Özeti

     SOLH DSNU ISO 6432 paslanmaz çelik mini silindir, tamamen korozyona dayanıklı paslanmaz çelik yapıya, kendi kendini ayarlayan akıllı tamponlamaya, yağsız uzun ömürlü çalışmaya ve çeşitli montaj seçeneklerine sahiptir ve gıda, ilaç, elektronik ve zorlu ortam otomasyon ekipmanları için yüksek standartta evrensel bir mini silindir çözümü olarak hizmet eder.
