CG3 Serisi Ultra Kısa Hafif Silindir | Yeni Nesil Kompakt Yüksek Hızlı Pnömatik Silindir

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Temel Yapısal Özellikler

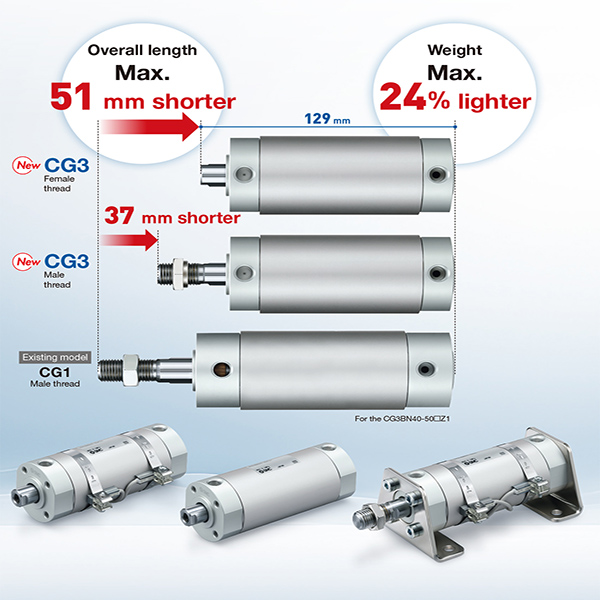

     SOLH CG3/CDG3 serisi, geleneksel CG1 serisinin doğrudan yükseltilmesi ve değiştirilmesi olarak hizmet veren yeni nesil ultra kısa alüminyum alaşımlı hafif pnömatik silindirdir. CG1 ile karşılaştırıldığında maksimum 51 mm toplam uzunlukta azalma ve %24 ağırlık azalmasıyla φ20 ila φ100 mm arasında geniş bir delik aralığını kapsar. Ultra kompakt gövde, ultra hafif, yüksek hızlı, düşük gürültülü çalışma ve yağsız, bakım gerektirmeyen tasarıma sahip olan bu ürün, orta ve hafif yük, uzun strok, yüksek frekanslı çalışma ve sınırlı alan senaryoları için mükemmel şekilde uygundur ve otomatik üretim hatlarında, elektronik ekipmanlarda, paketleme makinelerinde ve hafif endüstriyel otomasyon sistemlerinde yaygın olarak uygulanır.

  1.1 Endüstri Standardı ve Güçlü Değiştirilebilirlik

     Yeni nesil SMC kısa tip yuvarlak silindir standardını temel alarak geliştirilen CG3 serisi, eski CG1 serisiyle mükemmel montaj değiştirilebilirliğine sahiptir, aynı zamanda daha kompakt genel boyutlara ulaşır, eski ekipmanı etkili bir şekilde yükseltir ve karmaşık yapısal değişiklikler olmadan mekanik alan düzenini optimize eder.

  1.2 Birinci Sınıf Hafif Malzeme Yapısı

     Sert kromlu piston koluyla eşleştirilmiş, silindir tüpü ve uç kapakları için yüksek mukavemetli alüminyum alaşımın benimsenmesi. Optimize edilmiş malzeme formülü, CG1'e kıyasla toplam ağırlığı %24 oranında azaltır; yüksek yapısal dayanıma, mükemmel ısı dağılımına ve güçlü deformasyon direncine sahiptir ve uzun süreli istikrarlı yüksek frekanslı çalışma sağlar.

  1.3 Entegre Kompakt Yapı ve Esnek Borular

     Diş kilitleme tasarımlı entegre silindir tüpü ve uç kapak yapısı sökmeyi, montajı ve günlük bakımı kolaylaştırır. Yenilikçi 4 yönlü boru tesisatı düzeni (90° aralık), montaj ve boru tesisatı için ultra yüksek özgürlük sağlayarak, dar ekipman alanındaki montaj darboğazını çözer ve çeşitli mekanik yerleşim planlarını destekler.

  1.4 Tam Senaryo Kapsamı için Çeşitlendirilmiş Hareket Tipleri

     • Çift Etkili (CG3B): Çift uçlu hava girişi ileri geri hareketi, geleneksel otomatik doğrusal sürüş için en evrensel standart tip.

     • Tek Etkili (CG3S/T): S = Yay geri dönüşü, T = Yay uzatması; Güvenlik kilidi ve acil durum sıfırlama senaryoları için elektrik kesintisinden sonra otomatik sıfırlama.

     • Çift Çubuk (CG3W): Özel bağlantı ve konumlandırma mekanizmaları için çift uçlu çubuk senkron hareketi, iki kat etkili strok ve mükemmel burulma direnci.

     • Dönmeyen Çubuk (CG3K): Altıgen burulma önleyici piston kolu, yüksek hassasiyetli tekrarlanan konumlandırmayı garanti etmek için çalışma sırasında sıfır dönüş.

  1.5 Optimize Edilmiş Tampon ve Üst Sınıf Sızdırmazlık Sistemi

     Temel şok emilimi ve gürültü azaltma için standart yüksek elastikiyetli kauçuk tampon (N); Son darbeyi ortadan kaldırmak ve servis ömrünü uzatmak amacıyla yüksek hızda sık çalışma için isteğe bağlı A tipi hava tamponu. Düşük sürtünmeli kompozit sızdırmazlık halkası ve yerleşik yağ depolama oluğuyla donatılmış silindir, 8 milyon döngüden fazla hizmet ömrüyle ultra düşük başlatma basıncına, istikrarlı çalışmaya ve yağsız bakım performansına sahiptir.

  1.6 Akıllı İndüksiyon Yapılandırması

     CDG3 modeli, gerçek zamanlı piston konumu tespiti ve PLC otomatik sinyal bağlantı kontrolü için M9B/A93/Z73 serisi manyetik anahtarlarla uyumlu yerleşik manyetik halkayla birlikte gelir; CG3 manyetik olmayan versiyonu, konum algılama gereklilikleri olmadan basit döngüsel hareket için geçerlidir.

2. Model Adlandırma Kurallarını ve Sipariş Örneklerini Tamamlayın

 1. Tipik Model Yapısı: CDG3BN25-100Z

  2. Standart Sipariş Örnekleri

     • Manyetik Çift Etkili Dişi Dişli Model: CDG3BN32-200Z (φ32 delik, 200 mm strok, manyetik donanımlı, dişi rot ucu vida dişi)

     • Manyetik Tek Etkili Yay Geri Dönüşlü Model: CDG3S40-100Z (φ40 delik, 100 mm strok, tek etkili yay sıfırlama, manyetik donanımlı)

     • Manyetik Dönmeyen Hassas Model: CDG3K50-150Z (φ50 delik, 150 mm strok, altıgen burulma önleyici çubuk)

3. Temel Teknik Parametreler (Standart Tip)

4. 0,5MPa Teorik İtme ve Gerilme Verileri

  4.1 Çift Etkili (CG3B) İtme ve Gerilme Tablosu

  4.2 Tek Etkili (CG3S Yay Geri Dönüşlü) Performans Tablosu

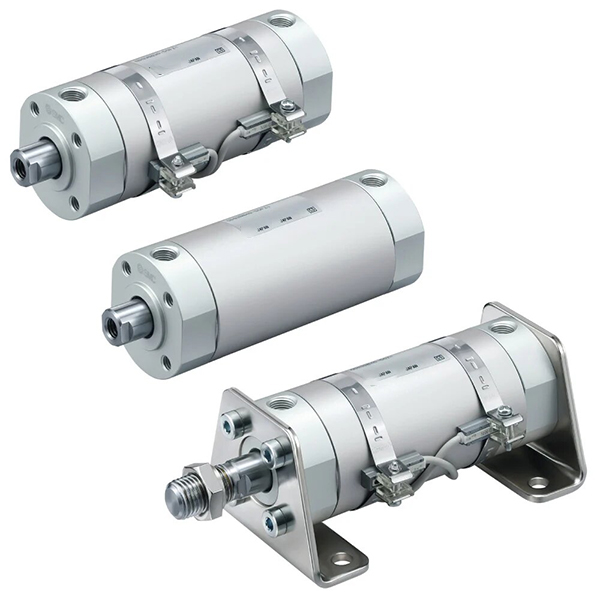

5. Montaj Tipleri ve Türev Modelleri

 5.1 Çeşitli Evrensel Montaj Yöntemleri

     • B Temel Tip: Standart doğrusal sürüş için en evrensel ve uygun maliyetli montaj yöntemi olan uç kapak dişleri aracılığıyla doğrudan kurulum.

     • L Ayak Montajı: Yanal montaj ve yatay sabitleme senaryoları için özel olarak tasarlanmış eksenel ayak braketi ile sabitlenir.

     • F/G Flanş Montajı: Dikey sabit konumlandırma ve ağır yük stabilizasyonu için çubuk tarafı / çubuksuz yan flanş düz montajı.

     • C/D Çatal Bağlantı Parçası: Tek çatallı / çift çatallı bağlantı, sallanma ve bağlantılı mekanik yapılara uygun.

     • E Muylu Montajı: Çubuksuz yan muylu kurulumu, çevirme ve sallama çalışma koşulları için idealdir.

  5.2 Çekirdek Türev Serileri

     • CDG3B: Manyetik çift etkili tip (standart ana model)

     • CDG3S/T: Manyetik tek etkili tip (yay geri dönüşlü / yay uzatmalı)

     • CDG3W: Manyetik çift çubuklu çift etkili tip

     • CDG3K: Manyetik dönmeyen altıgen çubuk tipi

     • CDG3R: Alanın son derece sınırlı olduğu ekipman istasyonları için ultra ince doğrudan montaj tipi

6. CG3 ve CG1 Seçim Karşılaştırması

7. 3 Adımlı Hızlı Seçim Kılavuzu

     1. Delik Seçimi: Gerçek yük ağırlığına göre uygun delik boyutunu seçin, %50'den az güvenlik payı bırakmayın. Hafif yük ve alanın kısıtlı çalışma koşulları için CG3 serisine öncelik verin.

     2. Kontur Seçimi: Gerçek çalışma stroku artı 10~20 mm güvenlik marjını ayarlayın. Standart strok kurallarına uyun: çift etkili ≤300mm, tek etkili ≤100mm.

     3. Fonksiyonel Yapılandırma: Geleneksel çift etkili ileri geri hareket için B'yi seçin; Tek etkili yay sıfırlama güvenlik senaryoları için S; Yüksek hassasiyetli burulmaya karşı konumlandırma için K. Darbeyi ve gürültüyü azaltmak amacıyla yüksek hızlı çalışma (>500 mm/s) için A tipi hava tamponunu seçin. Gerçek zamanlı konum tespiti ve otomatik kontrol için M9B/A93 anahtarlarıyla eşleşen CDG3 manyetik modelini seçin.

Bir Cümle Özeti

     SOLH CG3 yeni nesil ultra kısa hafif silindir, orta ve hafif yüklü yüksek frekanslı otomatik ekipmanlar için yüksek maliyet performansı ve yerden tasarruf sağlayan doğrusal hareket çözümleri sağlayan, ultra kompakt hafif gövde, yüksek hızda düşük gürültülü çalışma, yağsız, bakım gerektirmeyen performans ve çeşitlendirilmiş montaj yöntemlerine sahiptir.
