CG1 / CDG1 Serisi Alüminyum Hafif Yuvarlak Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

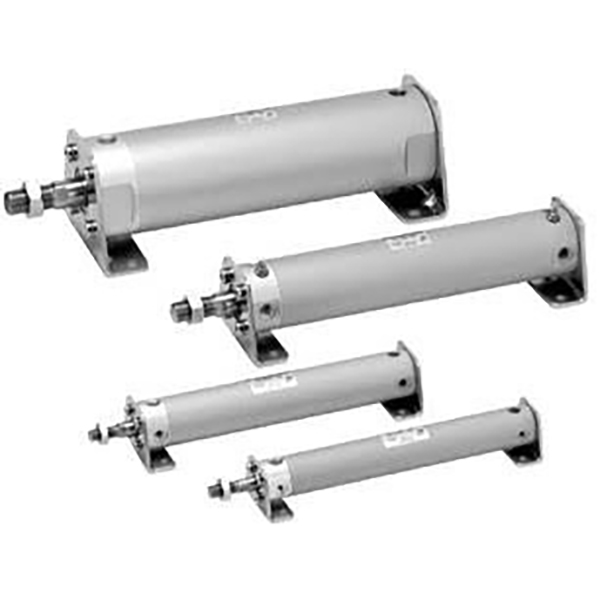

    SOLH CG1/CDG1 alüminyum hafif yuvarlak silindir, çap φ20~100mm, tamamen değiştirilebilir montaj boyutlarıyla eski SMC CA1 serisinin halefi. Özellikler: hafif, evrensel kurulum, esnek boru düzeni, düşük gürültü ve yüksek hız performansı. Otomasyon konveyör hatlarında, elektronik ekipmanlarda, paketleme makinelerinde, hafif ve orta yüke yönelik hafif sanayi ekipmanlarında, uzun stroklu ve yüksek frekanslı pistonlu uygulamalarda yaygın olarak kullanılır.

Çekirdek Yapı ve Tasarım Özellikleri

   1. Standart: Yeni nesil SMC hafif yuvarlak silindir, CA1 serisi için doğrudan değiştirme.

   2. Malzeme: Ekstrüde alüminyum namlu ve uç kapakları, sert krom kaplamalı piston kolu. Geleneksel standart silindirlere göre %30 daha hafif, yüksek mukavemetli ve iyi ısı dağılımı.

   3. Yapı: Diş kilitli uç kapakları, düz yuvarlak şekil, kolay sökme ve bakım. 4 yönlü hava portu (90° aralık), oldukça esnek boru düzeni.

   4. Operasyon Çeşitleri

     -- CG1B Çift Etkili: Her iki uçtan hava beslemeli, en yaygın standart model

     -- CG1S / CG1T Tek Etkili: S=Yay geri dönüşlü; T=Yay uzatma, hava kesildikten sonra otomatik sıfırlama

     -- CG1W ​​Çift Çubuk: Her iki tarafa uzatılmış çubuk, senkronize hareket, artırılmış burulma önleme kapasitesi

     -- CG1K Dönmeyen Çubuk: Hassas konumlandırma ve bükülmeyi önleme için altıgen piston çubuğu

   4. Yastık: Standart kauçuk yastık; Yüksek hızda darbeyi ve gürültüyü azaltmak için hava yastığı (sonek A) isteğe bağlıdır.

   5. Sızdırmazlık: Yağ haznesi oluğuna sahip düşük sürtünmeli kompozit conta, düşük başlatma basıncı, yağsız çalışma, servis ömrü ≥8 milyon döngü.

   6. Konum Algılama: Dahili manyetik halka ile donatılmış CDG1, piston konumu geri bildirimi için M9B/A93/Z73 otomatik anahtarlarla uyumludur; Mıknatıssız CG1, manyetik anahtarlar takamaz.

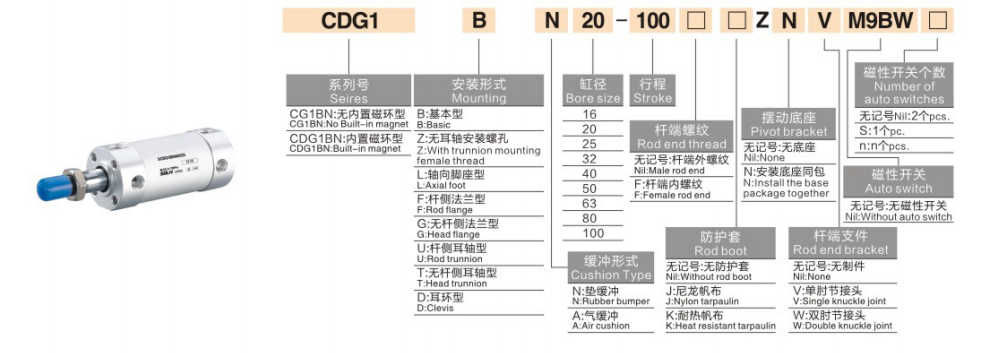

Tam Model Kodlama Kuralı

   1. Model Örneği: CDG1BN25-100Z

   2. Standart Sipariş Referans Örnekleri

     -- CDG1BN32-200Z:Bore32, strok200, çift etkili, dahili mıknatıs, dişi çubuk dişli

     -- CDG1S40-100Z:Bore40, strok100, tek etkili yay geri dönüşlü, dahili mıknatıs

     -- CDG1K50-150Z:Bore50, strok150, dönmeyen altıgen piston kolu

Evrensel Temel Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,5MPa (Tek Çubuk, Birim:N)

   1. Çift Etkili CG1B

  2. Tek Etkili CG1S (Yay Dönüşlü @0.5MPa)

Montaj Formları ve Türev Modelleri

   1. Montaj Seçenekleri

     -- B Temel Tip: Uç kapağı dişleri aracılığıyla doğrudan kurulum (en yaygın)

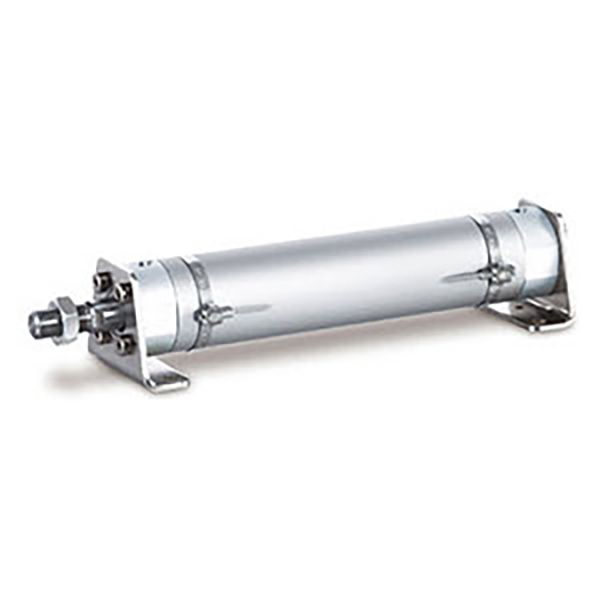

     -- L Ayak Montajı: Yan montaj için eksenel ayak braketi

     -- F/G Flanş: Çubuk tarafı/baş tarafı flanş plakası sabitlemesi

     -- C/D Çatal: Salınım mekanizması için tek çatallı/çift çatallı

     -- E Muylu: Dönme ve salınım hareketi için baş tarafı muylusu montajı

   2. Ana Türev Serileri

     -- CDG1B: Dahili mıknatıslı standart çift etkili

     -- CDG1S/T: Tek etkili yay geri dönüşü/yay uzatması

     -- CDG1W: Çift çubuklu çift etkili

     -- CDG1K: Dönmeyen altıgen piston kolu

     -- CDG1R: Sınırlı eksenel alan için ince doğrudan montajlı versiyon

     -- CDG1KR: Doğrudan montaj + dönmeyen çubuk çift etkili

3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik seçimi: Gerekli itme ve yatay yükü hesaplayın, ≥%50 güvenlik marjını ayırın; Hafif-orta yük ve uzun stroklu uygulamalar için CG1'e öncelik verin.

   2. Kontur onayı: Ekstra 10~20 mm hareket marjı ekleyin; Maksimum strok: çift etkili ≤1000mm, tek etkili ≤300mm.

   3. Yapılandırma eşleştirme

     -- Çalışma: Çift etkili → B; tek etkili yay geri dönüşü → S; bükülme önleme gereksinimi → K

     -- Yastık: Çalışma hızı >500 mm/s olduğunda hava yastığı son ekini ekleyin

     -- Pozisyon geri bildirimi: CDG1 mıknatıslı modeli seçin, M9B/A93 otomatik anahtarlarla eşleştirin

Bir Cümle Özeti

     SOLH CG1/CDG1 alüminyum hafif yuvarlak silindir, SMC CA1 serisiyle tamamen değiştirilebilir, çok yönlü borulara sahip hafif tasarım, çoklu montaj seçenekleri, paketleme, konveyör ve elektronik otomasyon üretim hatları için ideal uzun stroklu doğrusal aktüatör.
