C85 Serisi Paslanmaz Çelik Mini Silindir (ISO 6432 Standardı, SMC Uyumlu Sistem)

Marka: Richge Technology'den SOLH | İhracata Yönelik Ürün Kataloğu

Marka: Richge Technology'den SOLH

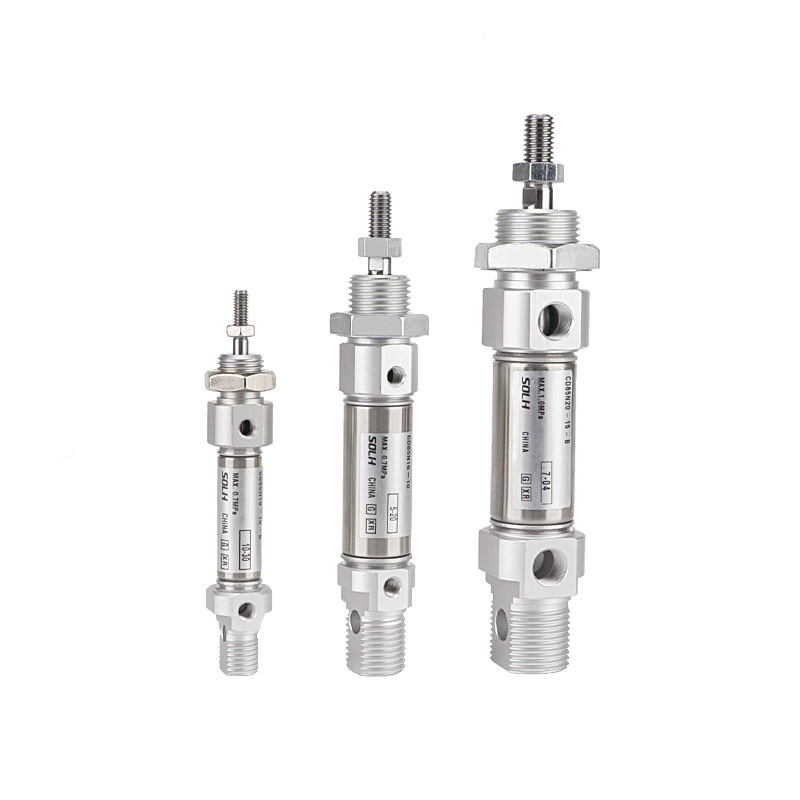

Ürüne Genel Bakış

     SOLH C85 serisi paslanmaz çelik mini silindir, ISO 6432 uluslararası standardına uygundur, çap aralığı φ8~25mm'dir. Özellikler: kompakt tasarım, korozyon direnci, yüksek hız ve yüksek frekans performansı, yağsız çalışma. Gıda, ilaç, elektronik ve genel pnömatik otomasyon ekipmanlarında yaygın olarak kullanılmaktadır.

Çekirdek Yapı ve Tasarım Özellikleri

   1. Standart: ISO 6432 (φ8–φ25), küresel mini silindir pazarı için evrensel montaj boyutları.

   2. Malzeme: 304 paslanmaz çelik namlu, piston çubuğu ve kilit somunu; paslanmaya dayanıklı, nemli, zayıf asit ve zayıf alkali çalışma koşullarına uygundur.

   3. Yapı: Kıvrımlı uç kapakları, rotsuz, düz silindirik şekil, küçük boyutlu ve hafif.

   4. Operasyon Çeşitleri

     -- Tek çubuklu çift etkili (Standart)

     -- Tek etkili (yay geri dönüşlü / yay uzatmalı)

     -- Çift çubuklu senkron silindir

     -- C85K Dönmeyen çubuk tipi

   5. Yastık: Standart kauçuk yastık; Yüksek hızlı hareket sırasında darbeyi azaltmak için φ10–25 için hava yastığı (sonek C) isteğe bağlıdır.

   6. Sızdırmazlık: Yağ haznesi oluğuna sahip özel çift yönlü conta, düşük başlatma basıncı, yağsız çalışma koşullarında uzun servis ömrü.

   7. Konum Algılama: Dahili manyetik halka (kod D) isteğe bağlı; manyetik anahtar kurulum modları: A=ray oluğu, B=çelik bant oluğu.

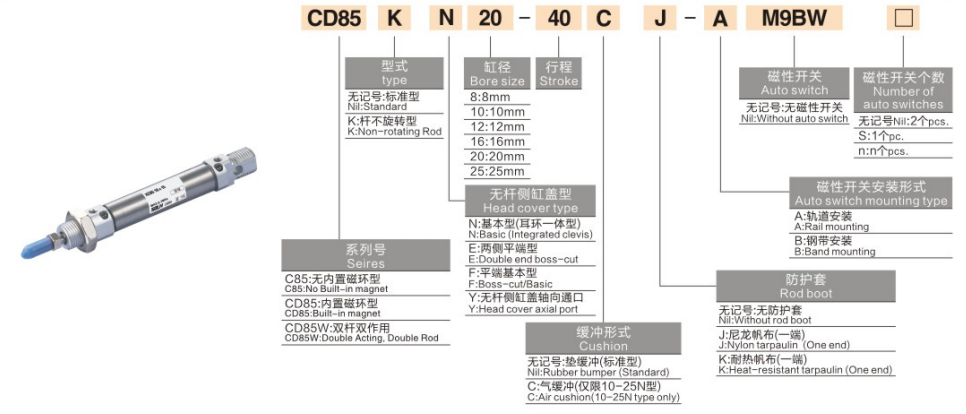

Tam Model Kodlama Kuralı

   1. Model Örneği: CD85N25-100C-B

  2. Sipariş Referansı Örneği: CD85N16-50

     -- Temel tip, delik 16, strok 50, yerleşik mıknatıs, lastik yastık.

Standart Teknik Özellikler (Çift Etkili)

Teorik İtme ve Çekme Kuvveti @0,6MPa (Tek Çubuk, Birim:N)

Montaj Formları ve Türev Modelleri

  1. ISO6432 Montaj Seçenekleri

     -- N: Entegre çatallı temel tip (En Popüler)

     -- F: Düz uçlu eksenel montaj

     -- L: Tek ayaklı montaj / M: Çift ayaklı montaj

     -- G: Flanş montajı

     -- NU: Muylu çatal montajı

   2. Ana Türev Versiyonları

     -- CD85: Dahili manyetik halkalı, manyetik sensörlerle uyumlu

     -- C85K: Dönmeyen kare piston kolu, bükülme önleyici konumlandırma

     -- C85E: Tek etkili (yay geri dönüşlü/yay uzatmalı)

     -- CWCD85E: Çift çubuklu çift etkili silindir, senkron hareket

Seçim Karşılaştırması: C85 VS MI VS MA

   1. ✅ C85 için tercih edilen durumlar

     -- Gıda, ilaç ve elektronik endüstrisi: Paslanmaz çelik, temiz kalite, korozyon önleyici

     -- Yüksek hız ve yüksek frekans döngüleri: 50–1500 mm/sn kısa stroklu ileri geri hareket

     -- Kompakt ekipman düzeni: φ8–25 ince silindirik gövde

     -- Nemli ve hafif aşındırıcı atölye ortamı

     -- Küresel değişim talebi: Doğrudan değiştirme için ISO6432 evrensel boyutu

 3 Adımlı Hızlı Seçim Kılavuzu

   1. Delik seçimi: İtme ve yatay yükü hesaplayın, ≥%50 güvenlik marjını ayırın; daha yüksek frekansta çalışma için daha küçük çapı seçin.

   2. Kontur onayı: Ekstra 10–20 mm kenar boşluğu ekleyin; maksimum strok 400 mm.

   3. Yapılandırma seçimi

     -- Dahili mıknatıs: D kodunu ekleyin

     -- Yüksek hızda darbe azaltma: C son ekini seçin hava yastığı

     -- Bükülmeyi önleme gereksinimi: K dönmeyen versiyonu seçin

     -- Montaj formunu eşleştirin: Ekipman yapısına göre N/F/L/M/G

Bir Cümle Özeti

     SOLH C85/CD85 ISO6432 paslanmaz çelik mini silindir, ithal SMC serisiyle tamamen değiştirilebilir, yüksek hızlı yağsız çalışmayı, çoklu montaj yöntemlerini ve isteğe bağlı dönmeyi önleyici çubuğu destekler; gıda, tıbbi ve elektronik otomatik üretim hatları için ideal doğrusal aktüatördür.
