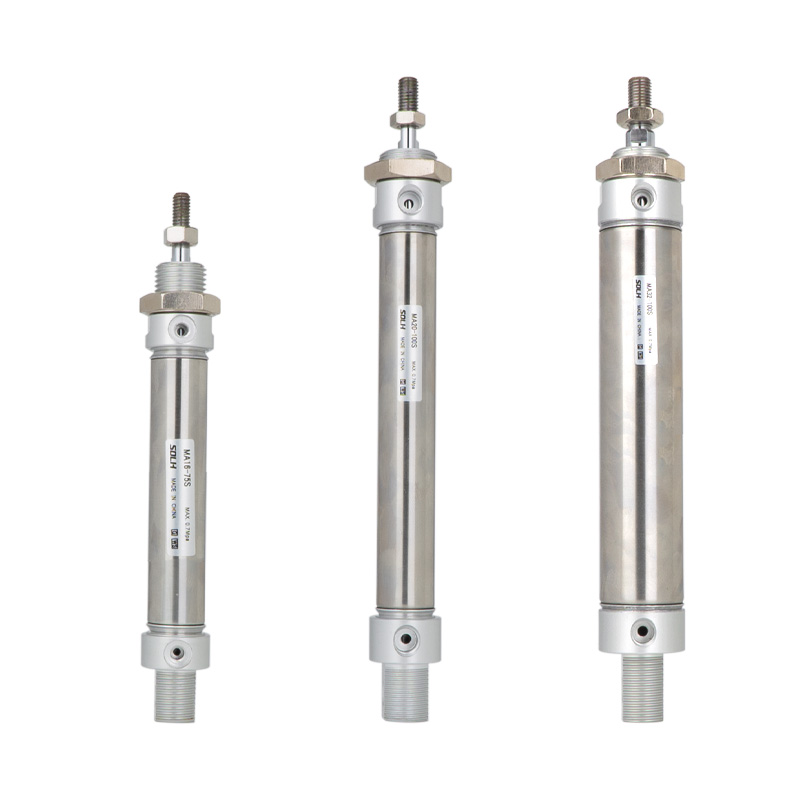

MA Serisi Paslanmaz Çelik Mini Silindir (Ekonomik Genel Tip)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MA serisi ekonomik paslanmaz çelik mini silindir, iç çap φ16/20/25/32/40/50/63mm. SMC CM2/CM3 serisi ile değiştirilebilir. Yüksek maliyet performansı, olgun yapı, evrensel montaj boyutları ve korozyon direnci. Hafif ve orta yük, bütçeye duyarlı, temiz veya nemli çalışma koşulları için hafif sanayi, elektronik, ambalaj, gıda ve küçük otomasyon ekipmanlarında yaygın olarak uygulanır.

Çekirdek Yapı ve Tasarım Özellikleri

   1. Standart: Kurumsal dahili standart, SMC CM2/CM3 ile oldukça değiştirilebilir.

   2. Malzeme: 304 paslanmaz çelik namlu ve piston kolu, alüminyum alaşımlı uç kapakları, nemli, zayıf asit, zayıf alkali ve temiz ortam için paslanmaya karşı dayanıklıdır.

   3. Yapı: Kıvrımlı uç kapağı ve namlu bağlantısı, sağlam yapı ve rekabetçi maliyet, kolay bakım için düz silindirik şekil.

   4. Operasyon Çeşitleri

     -- MA Çift Etkili: Her iki uçta da hava beslemesi, en yaygın standart model

     -- MSA Tek Etkili Yay Uzaması: Hava kesildiğinde otomatik olarak uzar

     -- MTA Tek Etkili Yay Geri Dönüşlü: Hava kesildiğinde otomatik olarak geri çekilir

     -- MAD Çift Çubuk: Her iki tarafa uzatılmış çubuk, senkronize hareket, iki kat etkili vuruş

     -- MAJ Ayarlanabilir Strok: Hassas konumlandırma için ince strok ayarıyla çift etkili

   5. Yastık: Standart kauçuk çarpışma önleyici ped; Yüksek hızlı hareketlerde darbeyi ve gürültüyü azaltmak için MAC isteğe bağlı ayarlanabilir hava yastığı.

   6. Sızdırmazlık: Yağ depolama oluğuna sahip özel çift yönlü conta, düşük başlatma basıncı, yağsız çalışma, servis ömrü ≥5 milyon döngü.

   7. Konum Algılama: Tüm modellerde piston konumu geri bildirimi için AirTAC CS1-G veya SMC M9B manyetik anahtarlarla uyumlu dahili manyetik halka (sonek S).

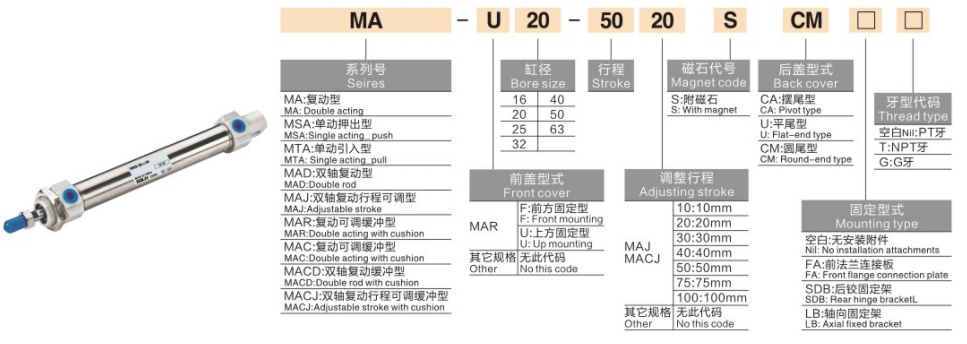

Tam Model Kodlama Kuralı

   1. Model Örneği:MA25-100S-CM-FA

Standart Sipariş Referans Örnekleri

     -- MA32-75S-CM:Bore32, strok75, çift etkili, silindirik kuyruk, dahili mıknatıs

     -- MTA20-50S-U:Bore20, strok50, tek etkili yay geri dönüşlü, düz kuyruklu

     -- MAJ40-100S-CA:Bore40, strok100, ayarlanabilir strok, çatallı kuyruk

Evrensel Teknik Özellikler

Teorik İtme ve Çekme Kuvveti @0,5MPa (Tek Çubuk, Birim:N)

   1. Çift Etkili MA

   2. Tek Etkili MTA (Yay Dönüşlü @0.5MPa)

Montaj Formları ve Türev Modelleri

   1. Arka Kuyruk ve Montaj Seçenekleri

     -- CM Silindirik kuyruk: Standart düz montaj (En Popüler)

     -- CA Clevis kuyruğu: Salınım mekanizması için arkadan menteşeli

     -- U Düz kuyruk: Sınırlı eksenel alan için düzlemsel kurulum

     -- FA/FB Flanşı: Ön/arka flanş plakası sabitlemesi

     -- LB Ayak montajı: Yan eksenel braket kurulumu

     -- SDB Çift çatal: Salınım hareketi için menteşeli bağlantı

   2. Ana Türev Versiyonları

     -- MA: Dahili mıknatıslı standart çift etkili

     -- MSA/MTA: Tek etkili yay uzatması/yay geri dönüşü

     -- MAD: Çift çubuklu çift etkili

     -- MAJ: Ayarlanabilir stroklu çift etkili

     -- MAC: Ayarlanabilir hava yastıklı çift etkili

3 Adımlı Hızlı Seçim Kılavuzu

   1.Delik seçimi: Gerekli itme ve yatay yükü hesaplayın, ≥%50 güvenlik marjını ayırın; Hafif ve orta yük ve maliyete duyarlı projeler için tercihen MA'yı seçin.

   2.Vuruş onayı: Ekstra 10~20mm hareket marjı ekleyin; Maksimum strok: çift etkili ≤500mm, tek etkili ≤100mm.

   3.Yapılandırma eşleştirmesi

     -- Çalışma: Çift etkili → MA; tek etkili yay geri dönüşü → MTA; hassas vuruş ayarı → MAJ

     -- Yastık: Koşu hızı >500 mm/s olduğunda MAC ayarlanabilir hava yastığını seçin

     -- Pozisyon geri bildirimi: Tüm modeller dahili mıknatısla donatılmıştır, CS1-G / M9B manyetik anahtarlarla eşleşir

Bir Cümle Özeti

     SOLH MA ekonomik paslanmaz çelik mini silindir, SMC CM2/CM3 serisi ile değiştirilebilir, çok sayıda çeşit ve çoklu montaj seçeneği sunar, hafif ve orta yük otomasyonu, paketleme, gıda ve elektronik üretim hatları için uygun maliyetli doğrusal aktüatör.
