Hava Silindiri

SOLH MGF düşük profilli kılavuz tabla silindiri, eşleşen SMC muadilleriyle tamamen değiştirilebilir. Entegre geniş çaplı eşmerkezli kılavuz manşonla tasarlanan bu ürün, geleneksel çift kılavuz çubuklu silindirlerin yön sınırlamasını ortadan kaldırır ve eksantrik yüklere karşı eşit 360° sapma önleme performansı sunar. Ultra düz kompakt bir düzen için genel kurulum yüksekliği MGQ serisine kıyasla %15~%20 oranında azaltılmıştır. Mevcut delik boyutları: 30 mm ile 100 mm arasında değişen standart kısa stroklarla φ40, φ63, φ100 mm, kısa stroklu ağır hizmet tipi operasyonlar için optimize edilmiştir. Yerleşik dönme önleyici pimler, φ100 modeli için 409 N·m'ye kadar izin verilen son derece yüksek tork sağlar; sıkışma veya yer değiştirme olmaksızın her yönden gelen eksantrik kuvvet altında stabildir ve ±0,05°'lik tepe dönme önleme doğruluğuna sahiptir. Çift yönlü üst ve alt montaj desteklenir; Gövdenin üç yanında bulunan T yuvaları dört tarafta manyetik anahtar montajına olanak sağlar. Standart çift uçlu kauçuk tamponlar ve yağsız, bakım gerektirmeyen çalışma özelliğine sahiptir. 10 ön ekli düşük tozlu temiz versiyon, yarı iletken, 3C elektronik ve tıbbi atölyelerin katı gereksinimlerini karşılar. Geleneksel yapılardan yaklaşık %15 daha hafif olup, iş parçasını kaldırma, mastar çıkarma, istasyon indeksleme çevirme ve kısa mesafeli ağır hizmet itme için yaygın olarak kullanılmaktadır ve sınırlı kurulum alanı içinde çok yönlü sapma önleme ve yüksek tork kapasitesi gerektiren ideal kompakt pnömatik aktüatördür.

SOLH TC serisi üç eksenli kılavuz çubuk silindiri, SMC MGP serisinin doğrudan yerine takılan bir alternatifidir. Ultra yüksek sertliğe sahip, iki kılavuz çubuk ve bir merkezi piston çubuğundan oluşan entegre üç eksenli bir yapıyı benimser. Burulma direnci ve yanal yük kapasitesi, geleneksel çift kılavuzlu çubuk silindirlerinin iki katından daha fazladır ve sapmayı ve konumsal kaymayı etkili bir şekilde önler. Mevcut delik boyutları φ6 mm ile 100 mm arasında değişir ve iki çekirdek seçeneği bulunur: TCL hassas bilyalı rulman tipi, yüksek frekanslı kaldırma ve hassas konumlandırma için ultra düşük sürtünme ve yumuşak hareket sağlar; TCM pirinç alaşımlı kayar yatak tipi, ağır yükler, tozlu ortamlar ve konveyör hattı durdurma işlemleri için üstün aşınma direncine ve darbe direncine sahiptir. Standart vuruşlar 5 mm ila 500 mm'yi kapsar. İsteğe bağlı konfigürasyonlar arasında J tipi strok ayarı (maks. 50 mm ayarlanabilir aralık) ve -20°C'den 120°C'ye kadar sürekli çalışan -T yüksek sıcaklık versiyonu bulunur. Standart konfigürasyonlar dahili manyetik halkaları, çift uçlu kauçuk tamponları ve yağsız, bakım gerektirmeyen çalışmayı içerir. Çok yönlü montaj delikleri ve manyetik anahtarlar için dört kenarlı yuvalar entegre edilmiştir; üst ve yan taraftaki çift hava bağlantı noktaları ise esnek boru düzenine olanak sağlar. Flanş ve ayak braketi aksesuarları çok yönlü kurulum yönlerini destekler. Çalışma basıncı 0,1 MPa ile 1,0 MPa arasında değişir ve referans konumlandırma delikleri güvenilir tekrarlama doğruluğu sağlar. Konveyör durdurucu kaldırma, 3C elektronikte PCB taşıma ve kıvırma, ambalaj kapısı çalıştırma, mastar çıkarma ve eksantrik yük sürüşünde yaygın olarak kullanılan bu entegre aktüatör, ayrı harici kılavuz düzeneklerine olan ihtiyacı ortadan kaldırır, minyatür hassas istasyonlar ve genel orta ila ağır hizmet otomasyonu için mükemmel maliyet performansıyla mekanik tasarımı basitleştirir.

SOLH CX2 serisi çift çubuklu kayar silindir, SMC CX2 standart modelleri için değiştirilebilir yedek parça görevi görür. Çift piston ve simetrik çift piston koluyla üretilen bu silindir, aynı delik boyutuna ve üstün entegre sağlamlığa sahip tek çubuklu silindirlerle karşılaştırıldığında çift itme çıkışı sağlar. Mevcut iç çap boyutları 25 mm'den 200 mm'ye kadar standart stroklarla φ10, 15, 25 mm'yi kapsar. Standart versiyon, kayar yatak kılavuzunu benimser; yükseltilmiş CXWM (kayma yatağı + hidrolik tampon) ve CXWL (bilyalı yatak + hidrolik tampon), yüksek hızlı sık darbeli uygulamalar için özelleştirilmiştir. Simetrik çift çubuklar, φ25 delik için ±0,02°'ye kadar maksimum hassasiyetle doğal mekanik anti-rotasyon performansı sağlar ve yanal ve eksantrik yüklere karşı olağanüstü dirence sahiptir. Alçak profilli ince gövde iki montaj biçimini destekler: hareketli uç plakalı sabit silindir gövdesi veya kayar silindir gövdeli sabit uç plaka. Dört taraftaki montaj delikleri ve üç yönlü hava delikleri, dar kapalı alanlarda esnek kurulum ve boru bağlantısı sağlar. Standart çift uçlu kauçuk tamponlar ve yağsız, bakım gerektirmeyen çalışma donanımına sahiptir; isteğe bağlı N manyetik olmayan versiyon, manyetik duyarlı durumlar için manyetik paraziti ortadan kaldırır. 3C ve yarı iletken endüstrileri için hassas iş parçası aktarımında, jig itme ve kaldırmada, kompakt ekipman içindeki yoğun silindir yerleşiminde, gıda, tıbbi ve temiz atölyeler için orta yükte ileri geri hareket eden çalıştırmada yaygın olarak uygulanır.

SOLH CXSJ, orijinal SMC CXS serisiyle değiştirilebilen, klasik CXS ikiz silindirlerin yükseltilmiş ultra kompakt versiyonudur. Entegre çift piston ve çift kılavuz çubukla üretilen bu makine, ±0,1°'lik sabit dönme önleme doğruluğu ile aynı delik boyutunda iki kat itme kuvveti sağlar. Genel boyutları %10~%20 oranında kısaltılmış ve daraltılmış olup, daha hafiftir ve son derece dar dahili ekipman düzeni için özel olarak tasarlanmıştır. Dört alt model mevcuttur: Kaymalı yataklı CXSJM, düşük hızlı genel konumlandırma için mükemmel aşınma direnci ve toz geçirmezlik performansı sunar; CXSJL bilyalı rulman tipi, yüksek frekanslı, yüksek hızlı alma ve yerleştirme için maksimum 800 mm/sn hız ile ultra düşük sürtünmeye ve yumuşak harekete sahiptir; CXSJWM/CXSJWL çift geçişli çubuk tasarımları, iki taraflı senkronize kaldırma ve merkezleme konumlandırması için iş parçasının her iki uca takılmasına olanak tanır. φ6 ve φ10 delikler hem eksenel hem de yan portları desteklerken diğer boyutlar yalnızca yan boruları kullanır. Ters çevrilebilir manyetik anahtar braketi, 4 yönlü parazitsiz montajı ve simetrik sol-sağ kurulumu destekler. Çift uçlu kauçuk tamponlar standart olarak gelir; Z son eki, konum sensörleri için yerleşik manyetik halkaları ifade eder ve anti-manyetik girişim senaryoları için manyetik olmayan versiyonlar da mevcuttur. İsteğe bağlı uzatma kilidi P ve geri çekme kilidi R, aktüatörü belirlenen konumlarda sabit bir şekilde tutabilir. 3C ve genel üretim hatlarına yönelik kompakt otomasyon ekipmanlarında hafif yükler altında al ve yerleştir, hafif presleme ve hassas sınırlama konumlandırması için yaygın olarak kullanılır.

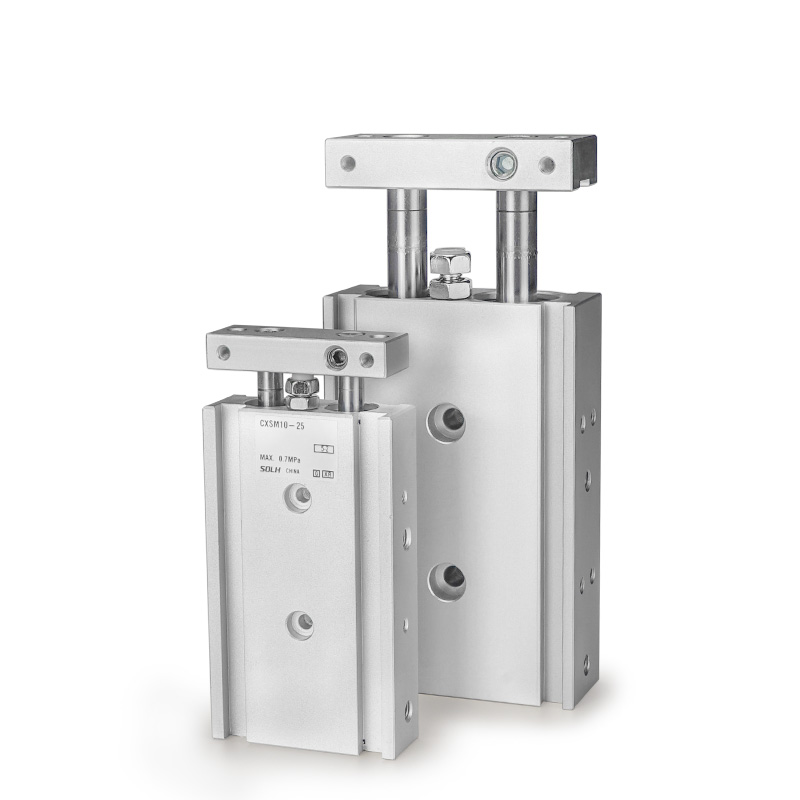

SOLH CXS yüksek sertlikte ince çift çubuklu silindir, orijinal SMC CXS serisiyle tamamen değiştirilebilir. Eş eksenli çalıştırma için entegre koaksiyel çift piston ve çift kılavuz çubuklarla üretilen bu silindir, ±0,1°'lik sabit dönme önleme doğruluğu ile aynı delik boyutuna sahip tek pistonlu silindirlere kıyasla neredeyse iki kat daha fazla itme kuvveti sağlar. Entegre kılavuz yapısı, harici yardımcı kılavuzlara gerek kalmadan yanal ve eksantrik yüklere karşı güçlü direnç sağlar. Dört çekirdekli alt model mevcuttur: Metal kayar yataklı CXSM, düşük hızlı konumlandırma, presleme ve tozlu ortamlar için olağanüstü aşınma direnci, toz geçirmezlik performansı ve üstün yan yük kapasitesi sunar; CXSL bilyalı rulman tipi, yüksek frekanslı, yüksek hızlı alma ve yerleştirme için 400 mm/s'ye kadar maksimum hız ile ultra düşük sürtünme ve düzgün hareket özelliğine sahiptir; CXSWM/CXSWL çift geçişli çubuk versiyonları, iki taraflı senkronize kaldırma ve merkezleme aktarımı için her iki çubuk ucuna da fikstür kurulumuna olanak tanır. Çift uçlu kauçuk tamponlar standarttır; Şiddetli yüksek hızlı darbeyi absorbe etmek amacıyla φ20/25/32 büyük delikler için AZ hava tamponu isteğe bağlıdır. Son ek Z, D-M9B, D-A93 ve diğer konum sensörlerinin doğrudan kurulumu için yerleşik manyetik halkaları belirtir; Manyetik duyarlı çalışma koşulları için manyetik olmayan değişkenler mevcuttur. İsteğe bağlı uzatma kilidi P ve geri çekme kilidi R, pistonu belirlenen konumlarda kilitleyebilir. Üç taraflı montaj (alt, üst, yan), 3C elektronikleri ve genel otomasyon üretim hatları için hassas toplama, malzeme aktarımı, konumlandırma ve hafif presleme işlemlerinde yaygın olarak kullanılan çeşitli kompakt mekanik düzenleri destekler.

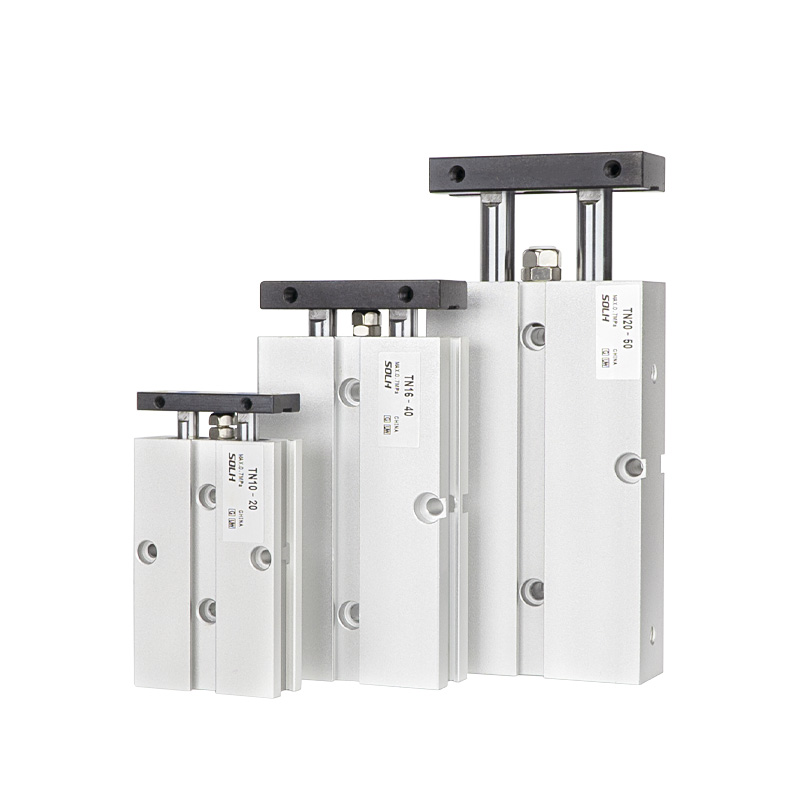

SOLH TN uygun maliyetli çift şaftlı silindir, kompakt düzen ve mükemmel maliyet performansı için kayar yatak kılavuzlu tek pistonlu çift kılavuzlu şaft yapısını benimser. Fabrika çıkışında dahili manyetik halkalar ve strok ince ayarı için ayarlanabilir ön kauçuk tampon ile donatılmış olarak gelir ve ±0,2° dönme önleme doğruluğu sağlar. Senkronize çift şaft, hafif yanal eksantrik yükleri taşıyacak şekilde burulmayı ve salınımı engeller. Üç yönlü montaj (üst, alt, yan) mevcuttur ve yan oluklar, manyetik anahtarların ekstra braketlere gerek kalmadan doğrudan kurulumunu destekler. İki tip sağlanır: standart tek uçlu çubuk TN ve çift geçişli çubuk TNW; çift yönlü senkron merkezleme hareketi için her iki çubuk ucunda fikstür montajına izin veren TNW. TR serisi ile karşılaştırıldığında TN, φ6 delik seçeneği olmadan daha küçük boyutlara ve daha düşük maliyete sahiptir; CXS/CXSJ çift pistonlu ikiz silindirlerle karşılaştırıldığında TN, bariz maliyet avantajlarına rağmen daha düşük hassasiyet ve yük kapasitesiyle tek itme gücü üretir. Çalışma basıncı 0,15 ile 1,0 MPa arasında değişir ve ortam sıcaklığına uyarlanabilirliği -20°C~70°C'yi kapsar. Orta derecede hassasiyet gereksinimleri ve maliyet kontrolü talepleri olan genel otomasyon istasyonları için hafif yük konumlandırma, basit presleme, iş parçası durdurma ve kısa mesafeli transfer için yaygın olarak kullanılır. S tipi manyetik halka tüm seri için standarttır ve çıkarılamaz; varsayılan Rc ipliği, yurtdışı projeler için G ipliğine veya NPT iş parçacığına göre özelleştirilebilir.

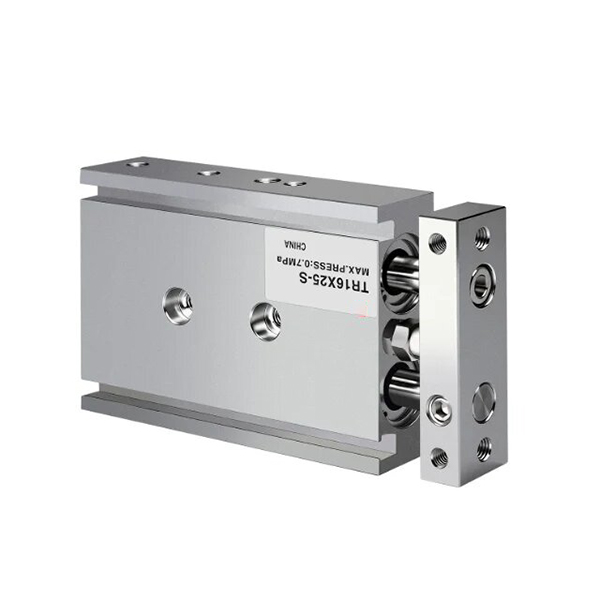

SOLH TR çift şaftlı silindir, JIS endüstriyel standartlarına uygun olarak üretilmektedir. Yüksek yapısal sağlamlık, mükemmel burulma direnci ve uygun maliyetli TN çift şaftlı silindirlere göre üstün güçlü anti-sapma kapasitesi sunan, uzatılmış kayar yatak burçlarıyla uyumlu tek pistonlu çift kılavuzlu şaft yapısını benimser. Delik boyutları, standart tek rotlu TR, çift çubuklu TRW ve hafif kompakt TRJ çeşitleri de dahil olmak üzere tamamen φ6 ile 32 mm arasında değişir. Dönme önleme doğruluğu ≥16 mm delikler için ±0,1°'ye ve φ6/φ10 küçük delikler için ±0,2°'ye ulaşır; çift ​​şaft, uzun stroklarda dengeli çalışmayı garanti etmek için salınım sapmasını kısıtlar. Ayarlanabilir ön lastik yastık pedi, vuruş düzeltme, darbe emilimi ve gürültü azaltma için sabit arka tamponla birlikte çalışır. Üç yönlü montaj (üst, alt, yan) ve isteğe bağlı çift taraflı bağlantı noktası mevcuttur; yan oluklar, manyetik anahtarların ekstra braketlere ihtiyaç duymadan doğrudan montajına olanak tanır. S son eki ile işaretlenmiş yerleşik manyetik halkalar standarttır; manyetik girişime duyarlı durumlar için manyetik olmayan özelleştirilmiş versiyonlar da sunulmaktadır. Çalışma basıncı aralığı 0,15~1,0 MPa olup, çalışma sıcaklığı −20°C ila 70°C arasındadır. Standart Rc dişi, yurtdışı mühendislik projeleri için G dişine veya NPT dişine dönüştürülebilir. CXS ikiz silindirlerden farkı: TR, uzun stroklu uygulamalarda belirgin mekanik sağlamlık ve istikrarlı yan yük direnci ile tek itme kuvveti çıkışı sağlar; CXS, yüksek frekanslı kısa stroklu alma ve yerleştirme için uygun çift itme, daha düşük sürtünme ve daha yumuşak yüksek hızlı ileri geri hareket için çift piston içerir. Hassas konumlandırma, iş parçası presleme, uzun mesafeli durdurma ve aktarma ile orta hafif yükler altında güvenilir yönlendirme gerektiren genel otomasyon istasyonlarında yaygın olarak uygulanır.

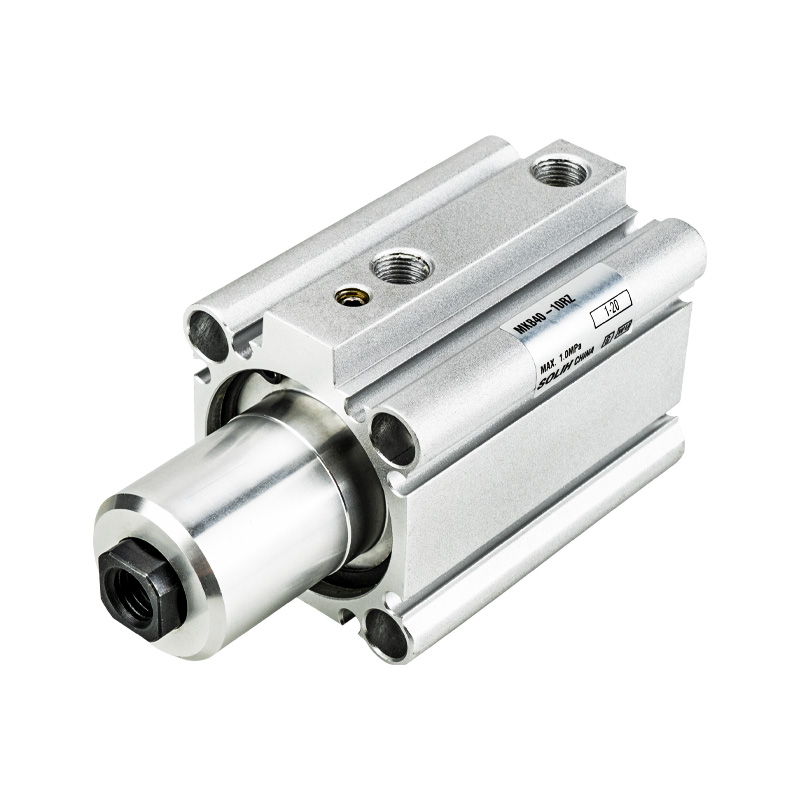

SOLH MK (yaygın olarak MKB olarak adlandırılır), ana akım MKB serisiyle değiştirilebilen, 90° dönüş ve doğrusal aşağı doğru kenetlemeyi birleştiren kombine bir pnömatik silindirdir. Delik boyutları φ12~φ63'ü kapsar ve sıkıştırma strokları 5 mm ile 50 mm arasında değişir. Daha kompakt bir düzen için toplam uzunluğu geleneksel MK2 modelleriyle karşılaştırıldığında 3~10 mm kısaltılmıştır. İzin verilen atalet torku, yüksek ataletli iş parçalarının yüksek hızda kelepçelenmesiyle başa çıkabilmek için üç kat artırılır ve güvenilir ağır yük tutma için φ63 deliğin maksimum kelepçeleme kuvveti 0,5 MPa'nın altında 12,4 kN'ye ulaşır. Çalışma döngüsü: yukarı doğru geri çekin → 90° sola/sağa dönüş → sıkıştırma için uzatın; serbest bırakma işlemi ters sırayı takip eder. ±5° toleranslı sabit 90° dönüş açısı, istikrarlı tekrarlayan konumlandırma sağlar. Yalnızca 2 taraflı sensör montajına sahip φ20 ve φ25 delikler hariç, diğer boyutlar parazitsiz düzgün kablolama için 4 yönlü manyetik anahtar kurulumunu destekler. Açık delikler ve çift uçlu dişli delikler doğrudan montajı ve flanşlı montajı mümkün kılar. Çift taraflı kauçuk tamponlar darbeyi, titreşimi ve gürültüyü azaltır; yağsız tasarım, temiz ve tozsuz çalışma ortamlarını karşılar. Yerleşik manyetik halkalar, kelepçeleme/bırakma durumunu izlemek için konum sensörleriyle birlikte çalışır; saat yönünde RZ ve saat yönünün tersine LZ dönüş yönleri isteğe bağlıdır. Takım tezgahı fikstürlerinde, kaynak konumlandırmada, damgalama sabitlemesinde, hassas 3C bileşenlerde, yarı iletken tepsi kelepçelemesinde ve fikstür çevirme sınırlamasında yaygın olarak uygulanır. Döndürme ve kenetleme işlevlerini entegre ederek mekanik tasarımı basitleştirir ve kurulum alanından tasarruf sağlar. Sıkıştırma kuvveti ≥ gerçek yük × 1,5 güvenlik faktörü olacak şekilde delik boyutunu seçin ve mekanik çarpışmayı önlemek için 3~5 mm strok marjını ayırın.

SOLH ACK açılı silindir, standart 90° dönüş / isteğe bağlı 180° dönüş artı doğrusal aşağı doğru kenetlemenin entegre bileşik hareketini, φ25 ila φ63 arasında değişen delik boyutlarıyla entegre eder. Çekirdek tasarımı olarak, üstün yapısal sağlamlık ve eksantrik yüklere karşı güçlü direnç sağlayan, sıradan döner kelepçeli silindirlerden daha iyi, ±1,5°'lik yüksek açısal konumlandırma doğruluğu sağlayan üç kılavuzlu oluklu bir destek yapısına sahiptir. İki yapısal tip mevcuttur: Dar iş parçaları için tek baskı plakalı ACK ve geniş iş parçaları için çift baskı plakalı ACKD; Saha düzenine uyacak şekilde saat yönünün tersine sola dönüş (L) ve saat yönünde sağa dönüş (R) seçilebilir. Çalışma döngüsü: piston çubuğu geri çekilir ve yukarı kalkar → iş parçasının karışmasını önlemek için döner → sıkıştırma için aşağı doğru uzanır; serbest bırakma, sıfırlama için ters sırada çalışır. Piston kolu ısıl işlem görmüş alaşımlı çelikten yapılmıştır, mükemmel aşınma direnci, korozyon direnci, düşük hava kaçağı ve uzun servis ömrü elde etmek için silindir borusu sert anotlamaya tabi tutulur ve ithal yüksek performanslı sızdırmazlık halkalarıyla eşleştirilir. Dört alt delik doğrudan kurulumu ve flanş montajını destekler; dahili sensör olukları, kelepçe ve serbest bırakma durumunu izlemek için manyetik anahtar tertibatını kolaylaştırır. Her delik sabit standart sıkma stroku ile donatılmıştır; φ63'lük maksimum sıkma kuvveti, 0,5 MPa çalışma basıncı altında 1050 N'ye ulaşır. Çalışma basıncı 0,15~1,0 MPa aralığında olup, −20°C ila 80°C arasında geniş sıcaklık adaptasyonuna sahiptir. Takım tezgahı işlemede, kaynak konumlandırmada, damgalama işlemleri için kaymayı önleyici sabitlemede, elektronik tepsilerin fikstürle sıkıştırılmasında ve devir mekanizmaları için konumlandırmada yaygın olarak kullanılmaktadır. Mekanik düzeni basitleştirmek ve kurulum alanından tasarruf etmek için ayrı döner ve kenetleme silindirlerinin yerini alır. Teorik sıkma kuvveti ≥ gerçek yük × 1,5 güvenlik faktörü ile uygun delik boyutunu seçin ve mekanik çarpışmaya karşı 3~5 mm strok marjını ayırın.
