CX2 Serisi Çift Milli Kaydırmalı Silindir | Düşük Profilli Yüksek İtkili Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Temel Yapısal Özellikler

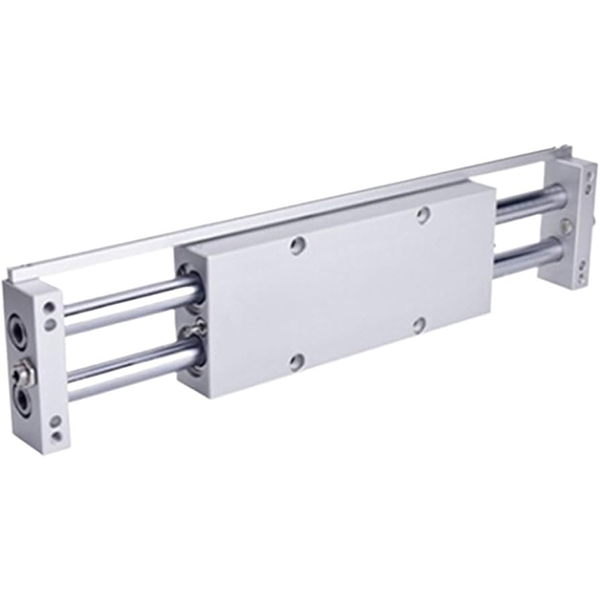

SOLH CX2 serisi, ultra düşük profil, çift itme çıkışı, üstün dönme önleme doğruluğu ve güçlü yanal yük direnci özelliklerine sahip profesyonel bir çift pistonlu çift rotlu kayar yataklı silindirdir. 25 mm'den 200 mm'ye kadar standart stroklarla φ10 mm, φ15 mm ve φ25 mm delik boyutlarını kapsar. Kompakt kurulum alanı, hassas yönlendirme ve orta-ağır yük itme/çekme işlemleri için tasarlanan bu seri, çeşitli hassas otomatik istasyonlarda yaygın olarak kullanılmaktadır. Yüksek hızlı ve yüksek darbeli çalışma koşulları için CXWM (hidrolik tamponlu kayar yatak) ve CXWL (hidrolik tamponlu bilyalı rulman) dahil olmak üzere genişletilmiş modeller mevcuttur.

Temel Yapısal Avantajlar

• Çift Mil Çift İtme Çıkışı: Çift pistonlu ve çift rotlu entegre yapıyı benimseyen teorik itme kuvveti, aynı delik boyutuna sahip tek rotlu silindirin iki katıdır ve güçlü bir itici güç ve mükemmel genel yapısal sağlamlık sağlar. Standart CX2 modeli, kararlı doğrusal hareket için yüksek hassasiyetli kayar yatak kılavuzunu benimser.

• Ultra Yüksek Dönmeyi Önleme ve Konumlandırma Doğruluğu: Simetrik çift çubuklu yapı, güvenilir mekanik anti-rotasyon performansı sağlar. Dönme önleme doğruluğu ±0,1° (φ10) ve ±0,02°'ye (φ25) ulaşır ve olağanüstü tekrarlanan konumlandırma stabilitesi sağlar. Montaj yüzeyi ile piston çubukları arasındaki yüksek hassasiyetli paralel işleme, yanal ve eksantrik yüklere karşı direnci büyük ölçüde artırır.

• Düşük Profilli ve Esnek Çok Yönlü Montaj: Ultra ince kompakt gövde tasarımı, dar ve sınırlı ekipman alanına mükemmel uyum sağlar. Hem silindir gövdesi hem de uç plakası sabit kurulumu destekleyerek iki çalışma modunu mümkün kılar:Hareketli uç plakasıyla sabitlenmiş silindir gövdesi veyaHareketli silindir gövdesi ile sabitlenmiş uç plakası. Dört taraflı montaj delikleri ve üç yönlü boru bağlantı noktalarıyla donatılmış olup, esnek hava boru hattı düzeniyle üstten, alttan ve yan yönlerden sabitlemeyi destekler.

• Sorunsuz Çalışma ve Uzun Hizmet Ömrü: Standart konfigürasyon olarak çift uçlu kauçuk tamponlara sahip çift etkili ileri geri hareket eden yapı, hareket etkisini ve çalışma gürültüsünü etkili bir şekilde azaltır. İsteğe bağlı CXWM/CXWL hidrolik tampon versiyonları, hem yüksek hızlı hem de düşük hızlı çalışma için mükemmel şok emilimi sağlayarak gürültü azaltma ve bakım gerektirmeyen tamponlama performansı sağlar. Yağsız tasarım, temiz çalışma ortamlarına uyum sağlar ve günlük bakım maliyetlerini en aza indirir.

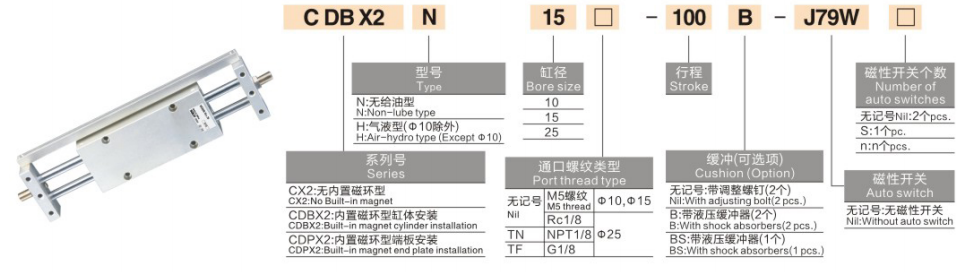

Model Adlandırma Kurallarını Tamamlayın

Model Örnekleri: CX2N15-50 | CX225-100-M9BW

Standart Sipariş Referans Örnekleri

• CX210-25: 10mm çap, 25mm strok, manyetik anahtarsız standart tip

• CX215-75-2S: 15 mm çap, 75 mm strok, çift konumlu algılama için çift manyetik anahtar

• CX2N25-100: 25 mm çap, 100 mm strok, manyetik duyarlı senaryolar için manyetiksiz tip

Standart Temel Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, 0,5MPa nominal basınç)

1. Genel Performans Özellikleri

• Çalışma Modu: Çift etkili (çift pistonlu senkron sürüş)

• Çalışma Basıncı Aralığı: 0,15~0,7MPa; Kanıt Basıncı: 1.05MPa

• Ortam Sıcaklığı: -10°C~60°C (buzsuz geleneksel ortam)

• Piston Çalışma Hızı: 50~500 mm/sn (standart CX2); 800 mm/s'ye kadar (CXWM/CXWL yüksek hızlı versiyonlar)

• Tampon Modu: Çift uçlu kauçuk tampon (standart); CXWM/CXWL modelleri için isteğe bağlı hidrolik tampon

• Yağlama Modu: Yağsız, bakım gerektirmeyen çalışma, temiz endüstriyel ortamlara uygun

2. Teorik Çift İtme Verileri (Birim: N)

3. İzin Verilen Yanal Tork Verileri (Birim: N·m)

4. Ürün Ağırlık Verileri (50mm Strok, Birim: kg)

Tipik Uygulama Senaryoları

• Hassas Malzeme Transferi: Elektronik ve yarı iletken iş parçasının çevrilmesi, palet değişimi ve jig itme/çekme için idealdir. Ultra yüksek dönme önleme doğruluğu, yüksek hassasiyetli konumlandırma ve aktarma işlemleri sırasında sıfır ofset sağlar.

• Orta-Ağır Yük Kaldırma: Üretim hattında iş parçası kaldırma, kalıp çıkarma ve kısa stroklu ağır yük sürüşü için uygundur. Eşsiz çift itme yapısı ve güçlü eksantrik olmayan yük kapasitesi, istikrarlı ve güçlü sürüş performansı sağlar.

• Kapalı Alan Otomasyon İstasyonları: Dar aralıklı ekipman kurulumu, yatay kompakt yerleşim ve yoğun çok silindirli düzenleme için mükemmeldir. Düşük profilli gövde ve çok yönlü montaj tasarımı alan kullanımını en üst düzeye çıkarır.

• Yüksek Temizlikte Çalışma Ortamları: Yağsız ve az tozlu tasarım tıbbi, gıda ve elektronik hassas ekipmanlara uyum sağlar. İsteğe bağlı manyetiksiz (N tipi) versiyon, manyetik parazit olmadan manyetik duyarlı uygulama senaryolarına mükemmel şekilde uyum sağlar.

Üç Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Seçimi: Gerçek çalışma yüküne göre delik boyutunu seçin. Teorik çift itme kuvvetinin ≥ gerçek yük × 1,5 olmasını yeterli güvenlik payı ile sağlayın. Ağır yanal yüklerin olduğu çalışma koşulları için φ25 geniş çaplı modele öncelik verin.

2. Kontur Seçimi: Standart strok aralığı 25 mm'den 200 mm'ye kadardır; gerçek seyahat gereksinimlerine göre seçim yapın. Uzun stroklu, yüksek hızlı ve sık darbeli çalışma koşulları için CXWM/CXWL tampon modellerini tercih edin.

3. Fonksiyonel Konfigürasyon Seçimi

￮ Çift uçlu konum algılama: Doğru strok limiti konumlandırması için 2S ikili manyetik anahtar konfigürasyonunu seçin.

￮ Yüksek hızlı ve darbeli çalışma koşulları: CXWM (kaymalı yatak + hidrolik tampon) / CXWL (bilyalı yatak + hidrolik tampon) yükseltilmiş versiyonlarını seçin.

￮ Manyetik duyarlı senaryolar: Manyetik girişimi önlemek için N tipi manyetik içermeyen silindiri benimseyin.

Bir Cümle Özeti

     SOLH CX2 serisi çift çubuklu kayar silindir, çift itme çıkışını, ultra yüksek dönme önleme hassasiyetini, düşük profilli kompakt yapıyı ve çok yönlü montaj esnekliğini birleştirerek kapalı alan hassas otomatik ekipmanlar için istikrarlı ve güvenilir orta-ağır yük sürüş çözümleri sağlar.
