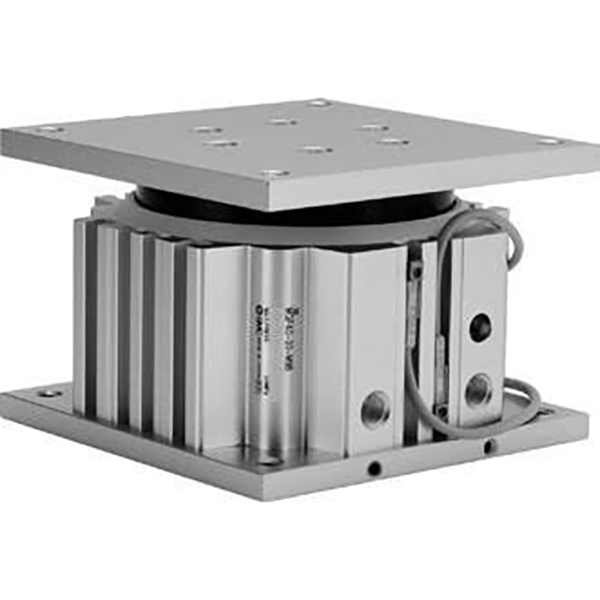

MGF Serisi Kılavuz Tabla Silindiri | Düşük Profilli Yüksek Sapma Önleyici Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH MGF serisi, geniş eşmerkezli kılavuz manşon yapısına ve 360° düzgün sapma önleyici yük kapasitesine sahip, düşük profilli bir kılavuz tabla silindiridir. 30 mm'den 100 mm'ye kadar standart kısa stroklarla φ40 mm, φ63 mm ve φ100 mm delik boyutlarını kapsayan bu silindir, ultra ince, alçak bir tasarımı benimser ve üst ve alt çift yönlü montajı destekler. Mükemmel eksantriklik önleyici yük performansı ve yüksek hassasiyetli dönme önleme özelliği sunar; iş parçası kaldırma, hassas konumlandırma, istasyon döndürme ve ağır hizmet tipi itme gibi kısa stroklu ağır yüklü çalışma koşulları için mükemmel şekilde uygundur ve kompakt otomatik ekipmanlar için tercih edilen pnömatik çözüm olarak hizmet eder.

Temel Yapısal Avantajlar

• Ultra Düşük Profil ve Minimize Edilmiş Yükseklik: Genel kurulum yüksekliği MGQ serisinden %15-20 daha düşüktür ve son derece kompakt ekipman düzenine uyacak ultra ince bir gövde sağlar. Geleneksel çift kılavuz çubuk yapısının geniş çaplı eşmerkezli kılavuz manşonla değiştirilmesi toplam ağırlığı yaklaşık %15 azaltır ve yön hassasiyeti olmadan tutarlı 360° çok yönlü sapma önleme performansı sağlar.

• Güçlü Anti-Eksantrik Yük ve Yüksek Sertlik: Entegre büyük kılavuz manşonu ve yerleşik dönme önleyici pim yapısı, silindire, φ100 mm modeli için 409 N·m'ye kadar ulaşan, izin verilen ultra büyük tork sağlar. Herhangi bir 360° yönden gelen eksantrik yükleri sapma veya sıkışma olmadan stabil bir şekilde taşır. Yüksek hassasiyetli dönme önleme doğruluğu, kararlı tekrarlanan konumlandırma sağlar: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Esnek Montaj ve Boru Düzeni: Yatay kaldırma, dikey basma ve çok yönlü çalışma senaryolarına uyum sağlamak için hem üst hem de alt yüzeylerde sabit kurulum sağlayan yenilikçi üst ve alt çift yönlü montaj tasarımını benimser. Dört tarafı T yuvası tasarımıyla (boru yüzeyi hariç üç tarafı mevcuttur) donatılmış olan manyetik anahtarlar, esnek çok konumlu strok tespiti için dört tarafa monte edilebilir.

• Dayanıklı ve Az Bakım Gerektiren Tasarım: Çift uçlu kauçuk tamponlara sahip çift etkili ileri geri hareket eden yapı, hareketin etkisini ve çalışma gürültüsünü etkili bir şekilde azaltarak silindirin ve çevre ekipmanlarının servis ömrünü uzatır. Yağsız, bakım gerektirmeyen tasarım, temiz ortamlarda çalışmayı destekler ve günlük bakım maliyetlerini büyük ölçüde azaltır.

Model Adlandırma Kurallarını Tamamlayın

Model Örnekleri: MGF63-50-M9BW | 10-MGF40-30-Y59B

Standart Sipariş Referans Örnekleri

• MGF40-30: 40 mm çap, 30 mm strok, manyetik anahtarsız standart tip

• MGF63-75-2S: 63 mm çap, 75 mm strok, çift konumlu algılama için çift manyetik anahtar

• 10-MGF100-100-Y59B: 100 mm çap, 100 mm strok, Y59B manyetik anahtarlı, temiz, düşük tozlu seri

Standart Temel Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, 0,5MPa nominal basınç)

1. Genel Performans Özellikleri

• Çalışma Modu: Çift etkili ileri geri hareket

• Çalışma Basıncı Aralığı: 0,1~1,0MPa; Kanıt Basıncı: 1.5MPa

• Ortam Sıcaklığı: -10°C~60°C (buzsuz ortam)

• Piston Çalışma Hızı: 50~500 mm/sn

• Tampon Modu: Darbe azaltma ve gürültüyü ortadan kaldırma için çift uçlu kauçuk tampon

• Yağlama Modu: Yağsız, bakım gerektirmeyen çalışma, temiz atölyelere uyumlu

2. Teorik İtki Verileri (Birim: N)

3. İzin Verilen Tork Verileri (100 mm/s, Birim: N·m)

4. Ürün Ağırlık Verileri (50mm Strok, Birim: kg)

Tipik Uygulama Senaryoları

• Kaldırma ve Konumlandırma İstasyonları: Üretim hattında iş parçasının kaldırılması, palet konumlandırma ve mastarın çıkarılması için idealdir. Yüksek sertlikteki kılavuz yapısı, kısa stroklu ağır yük koşullarında konum sapması olmadan stabil çalışmayı sağlar.

• İstasyon Çevirme ve Yön Değiştirme: İndeks plakası döndürme, 90° iş parçası çevirme ve otomatik yön değiştirme işlemlerine uygundur. Ultra yüksek dönme önleme hassasiyeti, tutarlı işleme ve montaj doğruluğunu garanti eder.

• Ağır Hizmet Kısa Mesafe Çeviri: Kısa stroklu ağır yük itme/çekme ve 360° keyfi yönde eksantrik yük sürüşü için mükemmeldir. Tekdüze çok yönlü sapma önleme özelliği, geleneksel çift kılavuz çubuklu silindirlerin yön sınırlamasını çözer.

• Yüksek Temizliğe Sahip Otomatik Ekipmanlar: Yağsız ve az tozlu tasarım, yarı iletken, 3C elektronik ve tıbbi ekipmanların sıkı çalışma ortamlarına uyum sağlayarak temiz atölye üretim standartlarını düşük bakım gereksinimleriyle karşılar.

MGF ve MGQ Çekirdek Farkı Karşılaştırması

Üç Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Seçimi: Gerçek çalışma yüküne göre uygun deliği seçin. Teorik itme kuvvetinin ≥ gerçek yük × 1,5 olmasını sağlayın. Stabiliteyi ve sapma önleyici performansı artırmak amacıyla eksantrik yüklü çalışma koşulları için daha büyük delik boyutlarına öncelik verin.

2. Kontur Seçimi: Standart strok seçenekleri 30mm, 50mm, 75mm ve 100mm'dir. Düşük profil ve yüksek anti-eksantrik kapasite gerektiren tüm kısa stroklu uygulamalarda (≤100mm) MGF serisini tercih edin.

3. Konfigürasyon Seçimi

￮ Çift konumlu strok algılama: Doğru uçtan uca konumlandırma izleme için 2S çift manyetik anahtar yapılandırmasını seçin.

￮ Yüksek temizlik ortamı: Yarı iletken, tıbbi ve elektronik hassas ekipman senaryolarına uyum sağlamak için 10 önekli temiz, düşük tozlu seriyi seçin.

Bir Cümle Özeti

     SOLH MGF serisi düşük profilli kılavuz tabla silindiri, ultra ince montaj yüksekliği, 360° eşit sapma önleyici yük kapasitesi, izin verilen büyük tork ve çift yönlü montaj esnekliği özelliklerine sahiptir ve kompakt hassas otomasyon ekipmanı için en uygun kısa stroklu ağır yük pnömatik çözümü olarak hizmet eder.
