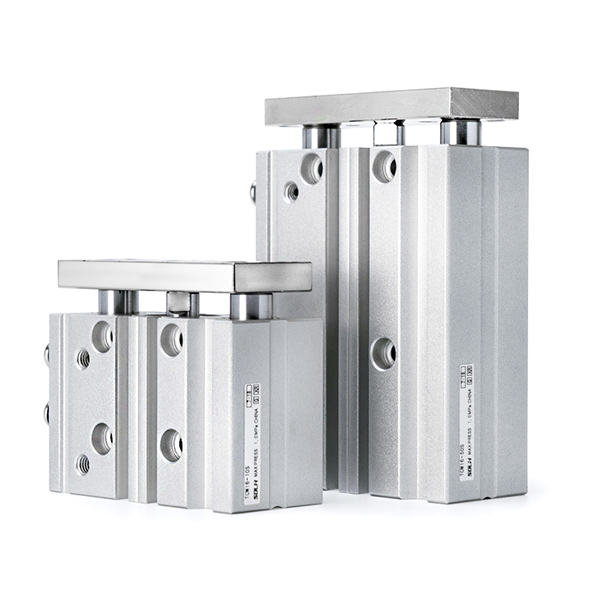

TC Serisi Üç Eksenli Kılavuz Çubuk Silindir | TCL/TCM Yüksek Sertlikte Burulma Önleyici Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH TC serisi, entegre çift kılavuz çubuk + merkezi piston çubuğu yapısını benimseyen yüksek performanslı üç eksenli kılavuz çubuklu bir silindirdir. Ultra yüksek sertlik, mükemmel burulma önleme özelliği, güçlü yanal yük direnci ve hassas konumlandırma doğruluğu ile öne çıkan bu seri, iki temel model dahil olmak üzere φ6 mm'den φ100 mm'ye kadar tam delik aralığını kapsar: TCL hassas bilyalı rulman tipi ve TCM ağır hizmet kayar rulman tipi. Kompakt itme, kaldırma, durdurma ve hassas çeviri istasyonlarında yaygın olarak kullanılır ve standart otomasyon senaryolarında SMC MGP serisi için mükemmel bir yedek parça görevi görür.

Temel Yapısal Avantajlar

• Ultra Yüksek Sertliğe Sahip Üç Eksenli Yapı: İki adet yüksek mukavemetli rulman çeliği kılavuz çubuğu ve bir merkezi piston çubuğu ile donatılmış entegre üç eksenli yapı, sıradan silindirlerin iki katından fazla burulma direnci ve yanal yük kapasitesi sağlar. Eğilmeyi ve kaymayı etkili bir şekilde önler, eksantrik yüke ve enine darbeli çalışma koşullarına olağanüstü stabiliteyle uyum sağlar.

• Tam Senaryolar için Çift Rulman Yapılandırmaları

￮ TCL (Bilyalı Rulman): Ultra düşük sürtünme, ultra yumuşak strok ve istikrarlı yüksek frekanslı çalışma, hassas kaldırma, yüksek hızlı döngü ve düşük sürtünmeli hareket gereksinimleri için idealdir.

￮ TCM (Kaymalı Rulman): Pirinç alaşımlı kayar burcu benimseyen bu ürün, mükemmel aşınma direnci, darbe direnci ve yanal yük toleransına sahiptir; ağır yük, tozlu ve frenlemeli çalışma koşulları için mükemmel şekilde uygundur.

• Entegre İnce ve Kompakt Tasarım: Tahrik ünitesi ve yönlendirme ünitesi, genel kurulum alanını en aza indirecek şekilde son derece entegre edilmiştir. Üst ve yan yüzeylerdeki çift hava girişleri, sahadaki çeşitli boru hattı yönlerine ve kompakt ekipman yapılarına uyum sağlayan esnek boru düzenini destekler.

• Yüksek Hassasiyetli Tekrar Konumlandırma: Ultra yüksek tekrar konumlandırma doğruluğu sağlamak için tabanda, arka uç yüzde ve sabitleme plakasında hassas konumlandırma delikleri ayrılmıştır. Dört taraflı manyetik anahtar olukları, çok yönlü anahtar kurulumunu destekleyerek esnek ve kapsamlı strok konumu algılamayı gerçekleştirir.

• Standart Premium Yapılandırma: Dahili manyetik halka (standart S mıknatıs), çift uçlu kauçuk tamponlar ve yağsız, bakım gerektirmeyen tasarım, temiz atölye çalışma standartlarına uygundur. 5 mm'den 500 mm'ye kadar standart stroklu çift etkili tasarım, neredeyse tüm geleneksel otomasyon sürüş stroklarını kapsar.

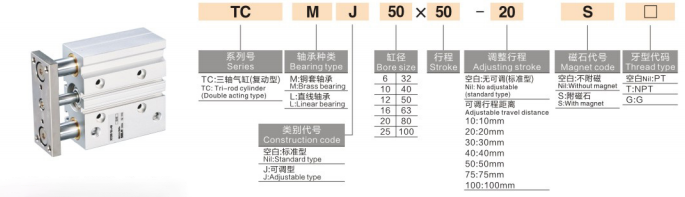

Model Adlandırma Kurallarını Tamamlayın

Model Örnekleri: TCM20-50S | TCL16-30J-20S-T

Standart Sipariş Referans Örnekleri

• TCM25-75S: 25 mm çap, 75 mm strok, dahili mıknatıslı kayar yataklı tip

• TCL20-50J-20S: 20mm çap, 50mm standart strok, 20mm ayarlanabilir strok, mıknatıslı bilyalı hassas tip

• TCM32-100S-T: 32 mm çap, 100 mm strok, yüksek sıcaklık dayanımına sahip kayar yataklı tip

Standart Temel Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, 0,5MPa nominal basınç)

1. Genel Performans Parametreleri

• Çalışma Modu: Çift etkili ileri geri hareket

• Çalışma Basıncı Aralığı: 0,1~1,0MPa; Kanıt Basıncı: 1.5MPa

• Ortam Sıcaklığı: -20°C~70°C (buzsuz geleneksel ortam); -20°C~120°C (-T yüksek sıcaklık versiyonu)

• Piston Çalışma Hızı: 50~500 mm/s (φ6~63 küçük ve orta çap); 50~400 mm/s (φ80/100 büyük delik)

• Tampon Modu: Standart çift uçlu kauçuk tampon; Yüksek etkili senaryolar için isteğe bağlı hava yastıklı tampon

• Yağlama Modu: Yağsız, bakım gerektirmeyen çalışma, temiz endüstriyel ortamlara uygun

2. Teorik İtme Verileri (@0,5MPa, Birim: N)

3. Ürün Ağırlık Verileri (50mm Strok, Birim: kg)

TCL ve TCM Çekirdek Seçimi Karşılaştırması

Montaj Yöntemleri ve Tipik Uygulama Senaryoları

1. Esnek Çok Montajlı Tasarım

• Doğrudan Gövde Montajı: Ekstra braket gerekmeden doğrudan sabitleme için alt, yan ve uç yüzeylerde ayrılmış vida delikleri, yerinde kurulum için hızlı montaj ve demontaj olanağı sağlar.

• Opsiyonel Yardımcı Aksesuarlar: Çeşitli ekipman yapısal tasarımlarına uyum sağlamak üzere esnek yatay ve dikey düzeni destekleyen flanş (F) ve ayak braketi (L) montaj aksesuarları mevcuttur.

2. Temel Endüstriyel Uygulamalar

• Konveyör Hattı Otomasyonu: İş parçasını durdurma, malzeme kaldırma ve palet konumlandırma; Güçlü darbe direnci ve ofset önleme performansı, istikrarlı taşıma ve sınırlama işlemini sağlar.

• 3C Elektronik Hassas İşleme: PCB kullanımı, terminal sıkma konumlandırması ve hafif iş parçası çevirisi; Yüksek dönme önleme doğruluğu, sıfır sapma hassas montaj ve işlemeyi garanti eder.

• Paketleme Makineleri: Malzeme yönlendirme, silo kapısı değiştirme ve kısa mesafeli malzeme itme; kompakt gövde, son derece entegre paketleme ekipmanı düzenine mükemmel şekilde uyum sağlar.

• Genel Endüstriyel Otomasyon: Jig kaldırma, parça çıkarma ve eksantrik yük sürme; Geleneksel bölünmüş silindir + kılavuz çubuk kombinasyonlarının yerine silindir ve kılavuz işlevlerini entegre ederek ekipman yapısını basitleştirir ve maliyetleri azaltır.

TC Serisi ve SMC MGP Serisi Değiştirme Karşılaştırması

Üç Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Seçimi: Gerçek çalışma yüküne göre gerekli itme kuvvetini hesaplayın; Aşırı yüklemeyi önlemek için %50 güvenlik payı bırakarak, teorik itme kuvveti ≥ gerçek yük × 1,5 olan delik boyutunu seçin.

2. Rulman Tipi Seçimi: Hassas konumlandırma ve yüksek frekanslı sorunsuz döngü senaryoları için TCL bilyalı rulmanı seçin; Ağır yük, tozlu ve yüksek darbeli çalışma koşulları için TCM kayar yatağını seçin.

3. Fonksiyonel Konfigürasyon Seçimi

￮ Strok ince ayar talebi: J tipi ayarlanabilir stroku seçin (0~50mm ayarlanabilir aralık)

￮ Pozisyon algılama talebi: S mıknatıs konfigürasyonunu seçin + çok yönlü manyetik anahtarlar (dört tarafa takılabilir)

￮ Yüksek sıcaklıkta çalışma ortamı: -T yüksek sıcaklığa dayanıklı seçeneği seçin (-20°C~120°C)

Bir Cümle Özeti

      SOLH TC serisi üç eksenli kılavuz çubuk silindiri, çift yatak seçenekleri ve ayarlanabilir strok ve yüksek sıcaklık isteğe bağlı işlevleriyle yüksek sertlik, süper yanal yük direnci ve yüksek hassasiyetli dönme önleme performansını birleştirir ve tam sahne otomasyonu kaldırma, durdurma ve konumlandırma sürüşü için SMC MGP serisinin en uygun maliyetli doğrudan yerine geçme işlevi görür.
