CXS Serisi Çift Milli Silindir

CXS Serisi Çift Milli Silindir | Yüksek Sertlikte Sıfır Dönüşlü Kompakt Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Çekirdek Yapı

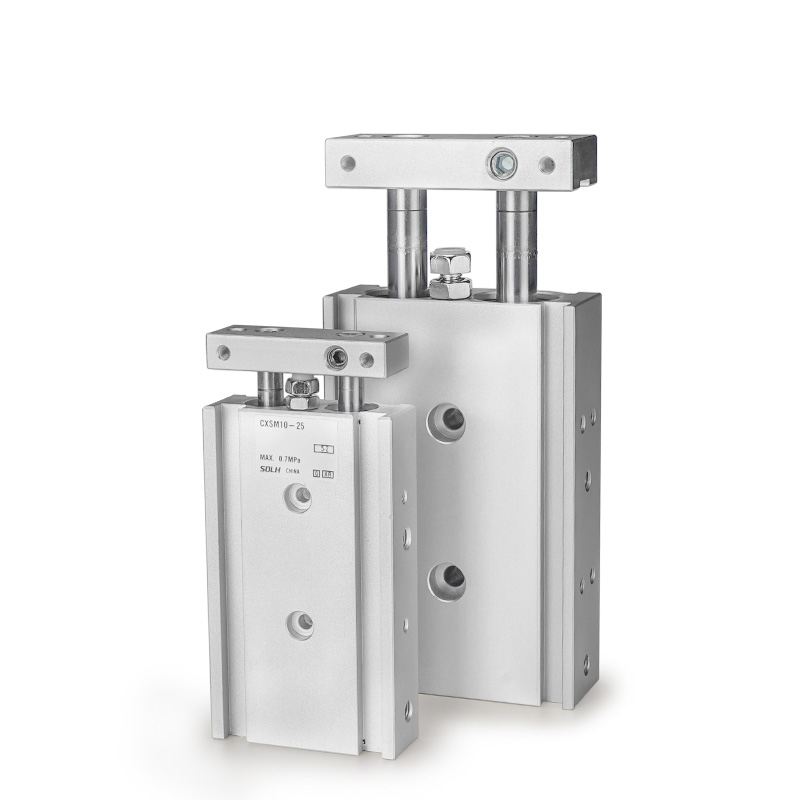

     SOLH CXS serisi, entegre çift pistonlu ve çift kılavuz çubuklu yapıyı benimseyen, yüksek sertlikte, ince tip bir ikiz silindirdir. Koaksiyel çift çubuklara ve eşzamanlı çift pistonlu sürüşe sahip olan bu motor, tek silindirlerle karşılaştırıldığında neredeyse iki kat itme kuvveti sağlar ve ultra hassas ±0,1° sıfır dönüş performansıyla eşleşir. Mükemmel sağlamlığa ve güçlü yanal yük direncine sahip bu silindir, hiçbir ek kılavuz aksesuar gerektirmez; kompakt otomatik alanlarda alma ve yerleştirme, malzeme aktarımı, konumlandırma ve hafif presleme gibi yüksek hassasiyetli doğrusal hareketler için mükemmel şekilde uygundur.

Temel Yapısal Avantajlar

• Çift Pistonlu ve Çift Kılavuzlu Çubuk Entegrasyonu: Tamamen evrensel genel boyutlara sahip, çeşitli çalışma koşulları ve maliyet bütçeleriyle uyumlu, isteğe bağlı kayar yatak (M) ve bilyalı yatak (L) konfigürasyonları.

• Standart Manyetik ve Tampon Tasarımı: Dahili manyetik halka (standart Z son eki), ekstra braketlere ihtiyaç duymadan doğrudan manyetik anahtar kurulumu için konumları ayırır. Çift uçlu kauçuk tampon standart olarak gelir; Yüksek hızlı darbeyi ortadan kaldırmak için büyük çaplı modellerde hava tamponu isteğe bağlıdır.

• Dahili Yüksek Sertlik: Entegre ikiz çubuk yapısı, genel yapısal stabiliteyi büyük ölçüde artırır, yanal ve eksantrik yüklere etkili bir şekilde direnç gösterir, stabil ve tekrarlanabilir doğrusal hareket doğruluğu sağlar.

Çekirdek Alt Serisi Sınıflandırması (Rulman ve Çubuk Tipi)

CXS serisi, kompakt otomasyon ekipmanı için düşük hızlı ağır yük, yüksek hızlı hassasiyet ve iki taraflı çubukla çalışma senaryolarıyla tamamen eşleşen dört ana modeli kapsar.

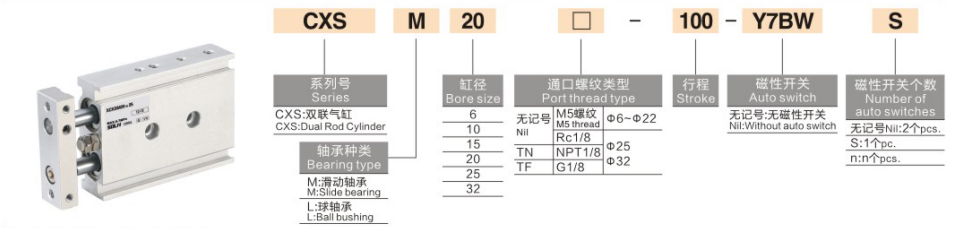

Model Adlandırma Kurallarını Tamamlayın

Model Örneği: CXSM20-50Z-M9B

1. Adlandırma Kodu Tanımı

1. Seri Kodu: CXS + rulman ve çubuk tipi (M / L / WM / WL)

2. Delik Boyutu: 6 / 10 / 15 / 20 / 25 / 32mm (tam standart delik aralığı)

3. Standart İnme: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (maks. strok: 100mm)

4. Tampon ve Manyetik Halka Yapılandırması

￮ Z: Standart konfigürasyon (dahili manyetik halka + çift uçlu kauçuk tampon, manyetik anahtar kurulumuyla uyumlu)

￮ A'dan Z'ye: Hava tamponu (yalnızca φ20/25/32 büyük delikler için, yüksek hızlı ve ağır yük anti-darbe senaryoları için)

￮ Z son eki yok: Manyetik olmayan tip (manyetik anahtar kurulumu mevcut değildir)

5. Manyetik Anahtar: Opsiyonel D-M9B, D-A93, D-M9N ve diğer modeller; Montaj braketleri olmadan doğrudan kılavuz çubuğu yan oyuklarına monte edilir

6. Kilit Cihazı (İsteğe bağlı): R (geri çekme uç kilidi), P (uzatma uç kilidi)

Genel Standart Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, kuru hava)

• Çalışma Modu: Çift etkili çift pistonlu senkron sürüş (çift itme çıkışı)

• Çalışma Basıncı Aralığı: 0,1~0,7MPa (minimum çalışma basıncı: 0,1MPa)

• Kanıt Basıncı: 1.05MPa

• Ortam Sıcaklığı: -10°C~60°C (buzsuz geleneksel ortam)

• Çalışma Hızı: 30~300 mm/s (400 mm/s'ye kadar CXSL yüksek hızlı tip)

• Dönmeyi Önleme Doğruluğu: ±0,1° (ultra yüksek hassasiyet, neredeyse sıfır burulma)

• Tampon Modu: Standart olarak çift uçlu kauçuk tampon; φ20/25/32 delikler için hava tamponu (AZ) isteğe bağlıdır

• Boru Bağlantı Noktası Boyutu

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Kc1/8

• Montaj Yöntemi: 3 taraflı montaj (alt / üst / yan), çeşitli kompakt ekipman yerleşimlerine uyum sağlayan esnek kurulum

Teorik İtme ve Gerilim Verileri (@0,5MPa, Birim: N)

Çift pistonlu yapı sağlarçift ​​çıkış kuvveti aynı çaptaki tek pistonlu silindirlerle karşılaştırıldığında

Hızlı Seçim Kılavuzu

1. Rulman ve Çubuk Tipi Seçimi: Aşınmaya dayanıklı ve ağır yüklü çalışma koşulları için CXSM'yi seçin; yüksek hızlı ve ultra sorunsuz çalışma için CXSL'yi seçin; Çift taraflı çubuk çıkışı ve çift taraflı çalışma talepleri için CXSWM/CXSWL'yi benimseyin.

2. Manyetik Konfigürasyon Seçimi: Strok konumu tespiti için dahili manyetik halkalı Z sonekini seçin; Manyetik olmayan uygulama senaryoları için Z sonekini çıkarın.

3. Arabellek Yapılandırma Seçimi: A'dan Z'ye hava tamponunu yüksek hızlı, uzun stroklu ve yüksek etkili çalışma koşulları için donatın; geleneksel genel senaryolar için standart kauçuk tamponu benimseyin.

4. Delik ve Strok Seçimi: Gerçek itme ve yük gereksinimlerine göre delik boyutunu onaylayın; standart strok aralığı 5~100 mm'dir ve maksimum strok limiti 100 mm'dir.

Bir Cümle Özeti

     SOLH CXS serisi çift çubuklu silindir, çift pistonlu çift itme çıkışı, ±0,1° sıfır dönüş hassasiyeti, yüksek yanal yük direnci ve isteğe bağlı hava tamponu özelliklerine sahiptir ve kompakt otomatik konumlandırma, presleme ve aktarma istasyonları için uygun maliyetli, yüksek hassasiyetli bir sürüş çözümü olarak hizmet eder.
