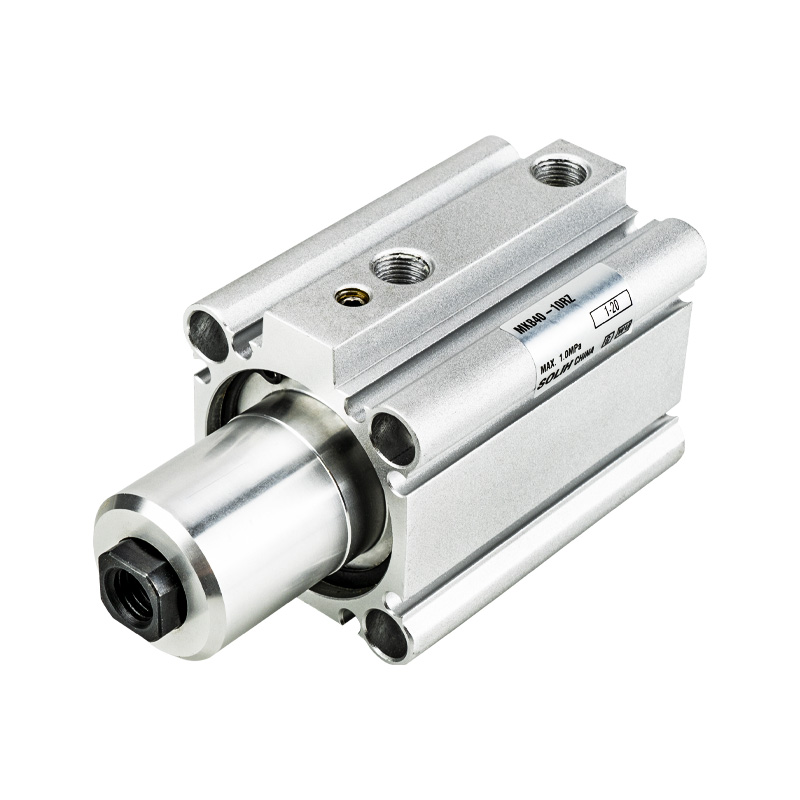

MK Serisi Döner Kelepçe Silindiri | 90° Dönüş ve Doğrusal Kelepçe 2'si 1 Arada Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Temel Yapısal Özellikler

     SOLH MK serisi, 90° dönüş ve doğrusal kenetleme hareketini birleştiren standart 2'si 1 arada döner kenetleme silindiridir. 5 mm'den 50 mm'ye kadar standart sıkma stroklarıyla φ12 mm'den φ63 mm'ye kadar delik boyutlarını kapsar. Ultra kompakt kurulum, 3 kat yükseltilmiş izin verilen atalet torku, 4 taraflı manyetik anahtar montajı ve isteğe bağlı sol/sağ dönüş özelliğine sahip bu silindir, standart otomatik fikstür sistemleri için temel pnömatik bileşen olarak hizmet veren, iş parçası konumlandırma, kelepçeleme ve sabitleme için alanı kısıtlı otomatik istasyonlar için idealdir.

1. Bileşik Döndürme ve Sıkıştırma Hareketi

• Çalışma Sırası: Geri çekme → 90° sola/sağa dönüş → sıkıştırma için uzatma; Ters sıra: Kelepçeyi serbest bırakmak için geri çekin → 90° ters dönüş → sıfırlamak için uzatın.

• Yüksek Hassasiyetli Konumlandırma: ±5° toleransla sabit 90° dönüş açısı, mükemmel dönme önleme performansı ve güvenilir tekrarlanan konumlandırma doğruluğu sağlar.

2. Yükseltilmiş Yüksek Yük Kapasitesi

• 3 Kat Daha Yüksek Atalet Torku: Yeni yükseltilmiş MK serisi, izin verilen atalet torkunu üç katına çıkararak geleneksel MK2 serisinin ağır yük performansıyla eşleşir, yüksek hızlı çalışmaya ve büyük ataletli iş parçası bağlama senaryolarına mükemmel şekilde uyum sağlar.

• Güçlü Sıkma Kuvveti: Maksimum φ63 delik modeli, 0,5MPa'da 12,4kN'ye kadar güçlü bir sıkma kuvveti sağlayarak ağır hizmet uygulamaları için stabil ve sağlam bir sıkma sağlar.

3. Kompakt Gövde ve Esnek Çok Yönlü Kurulum

• İnce ve Kısaltılmış Yapı: Geleneksel MK2 silindirlerinden toplam uzunluğu 3~10 mm daha kısa olan ultra ince gövde tasarımı, dar ve kompakt ekipman düzenleri için alan kullanımını büyük ölçüde artırır.

• Çok Taraflı Anahtar Montajı: 4 taraflı manyetik anahtar kurulumunu destekler (yalnızca 2 taraflı için φ20/φ25). Gömülü anahtar tasarımı, harici maruziyeti ve paraziti önleyerek esnek ve düzenli devre düzenine olanak tanır.

• Evrensel Montaj Yöntemi: Çeşitli montaj gereksinimlerini karşılamak için doğrudan sabit montaj ve flanş montajıyla uyumlu, açık delikler ve çift uçlu dişli deliklerle donatılmıştır.

4. Güvenilir ve Dayanıklı Performans

• Kararlı Arabelleğe Alma: İki taraflı kauçuk tamponlara sahip çift etkili yapı, uzun süreli istikrarlı döngüsel çalışma için çalışma etkisini, titreşimi ve çalışma gürültüsünü etkili bir şekilde azaltır.

• Yağsız Çalışma: Tozsuz ve temiz çalışma ortamlarına uygun, profesyonel yağsız yağlama tasarımını benimser.

• Standart Manyetik Yapılandırma: Strok konumu tespiti için uygun, manyetik anahtarlar için ayrılmış montaj oyuklarına sahip dahili manyetik halka.

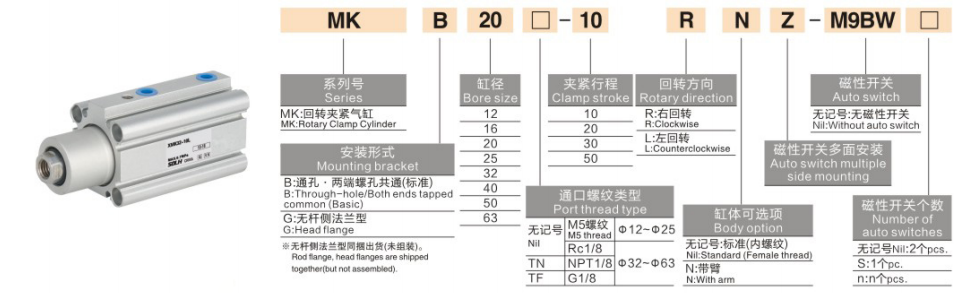

Tam Model Adlandırma Kuralları ve Sipariş Örnekleri

1. Tipik Model Örnekleri: MKB20-10RZ, MKB40-20LZ-M9BW

2.Standart Sipariş Örnekleri

• Standart Sağa Döndürme: MKB25-15RZ (φ25 delik, 15 mm strok, saat yönünde dönüş, anahtarsız)

• Çift Anahtarlı Sola Dönüş: MKB32-20LZ-2S (φ32 delik, 20mm strok, saat yönünün tersine dönüş, çift konumlu anahtarlar)

• Büyük Çaplı Ağır Hizmet Tipi: MKB63-50RZ (φ63 delik, 50mm maksimum strok, ağır yük sıkıştırma için sağa dönüş)

Genel Teknik Parametreler (20°C, 0,5MPa Standart Durum)

1. Temel Özellikler

• Çalışma Modu: Çift etkili bileşik hareket (90° dönüş + doğrusal sıkıştırma)

• Çalışma Basıncı Aralığı: 0,1~1,0MPa; Kanıt Basıncı: 1.5MPa

• Ortam Sıcaklığı: -10°C~70°C (donmayan); -10°~60° manyetik anahtarlar takılıyken

• Piston Çalışma Hızı: 50~200 mm/sn

• Tampon Modu: İki taraflı kauçuk tampon

• Yağlama Modu: Yağsız çalışma (yağlama gerektirmez)

2. Sıkıştırma Kuvveti Verileri (Birim: kN @0,5MPa)

3. İzin Verilen Atalet Torku (Birim: kg·m²)

4. Ürün Ağırlığı (Birim: kg @20mm Strok)

Tipik Uygulama Senaryoları

• İş Parçası Konumlandırma ve Sıkıştırma: Takım tezgahı fikstürleri, kaynak konumlandırma, damgalama sabitleme ve montaj istasyonu kelepçelemesi için yaygın olarak kullanılır. Entegre 2'si 1 arada döndürme ve sıkıştırma tasarımı, mekanik yapıyı basitleştirir ve kurulum alanından tasarruf sağlar.

• Elektronik ve Hassas Bileşen Sabitleme: Yağsız ve düşük tozlu özellikler, yarı iletken tepsi sıkıştırmaya, telefon kabuğu konumlandırmaya ve mikro hassas parça sabitlemeye mükemmel şekilde uyum sağlayarak yüksek temizlik ve yüksek hassasiyet gereksinimlerini karşılar.

• Otomatik Aktarım Sınırlaması: Döner tabla sınırlama, çevirme mekanizması konumlandırma ve kısa stroklu döner kenetleme istasyonları için ideal olup stabil ve tekrarlanabilir bileşik hareket performansı sağlar.

• Ağır Hizmet Sabitleme İstasyonları: Yüksek sıkma kuvveti ve mükemmel sapma önleme kapasitesi ile donatılmış olup, ağır iş parçası bağlama, kalıp sabitleme ve büyük yüklü hassas konumlandırma senaryoları için uygundur.

3 Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Seçimi: Gerçek sıkma yüküne göre delik boyutunu seçin. Teorik sıkma kuvvetinin ≥ gerçek yük × 1,5 güvenlik faktörü olduğundan emin olun; Ağır çalışma koşulları için φ40 veya daha büyük deliğe öncelik verin.

2. Kontur Seçimi: Standart sıkma stroku 5 mm'den 50 mm'ye kadar değişir. Gerçek iş parçası yüksekliğine göre stroku seçin ve mekanik müdahaleyi önlemek için 3~5 mm kenar boşluğunu ayırın.

3. Konfigürasyon Seçimi

￮ Dönüş Yönü: Sahadaki istasyon düzenine uyacak şekilde RZ (saat yönünde sağa dönüş) veya LZ (saat yönünün tersine sola dönüş) seçeneğini seçin.

￮ Pozisyon Algılama: Kenetleme ve serbest bırakma durumu için ikili konum sinyallerini almak üzere 2S ikili anahtar konfigürasyonunu seçin.

Bir Cümle Özeti

     SOLH MK serisi standart döner kelepçeli silindir, 3 kat yükseltilmiş atalet torku, ultra kompakt gövde, çok yönlü montaj ve güçlü ağır yük kelepçeleme özelliği içeren 90° dönüş ve doğrusal kelepçeleme fonksiyonlarını entegre eder ve otomatik fikstür konumlandırma ve kelepçeleme istasyonları için optimum yerden tasarruf sağlayan ve yüksek stabiliteye sahip pnömatik bir çözüm olarak hizmet eder.
