TN Serisi Çift Milli Silindir

TN Serisi Çift Milli Silindir | Kompakt Düşük Maliyetli Çift Milli Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Çekirdek Yapı

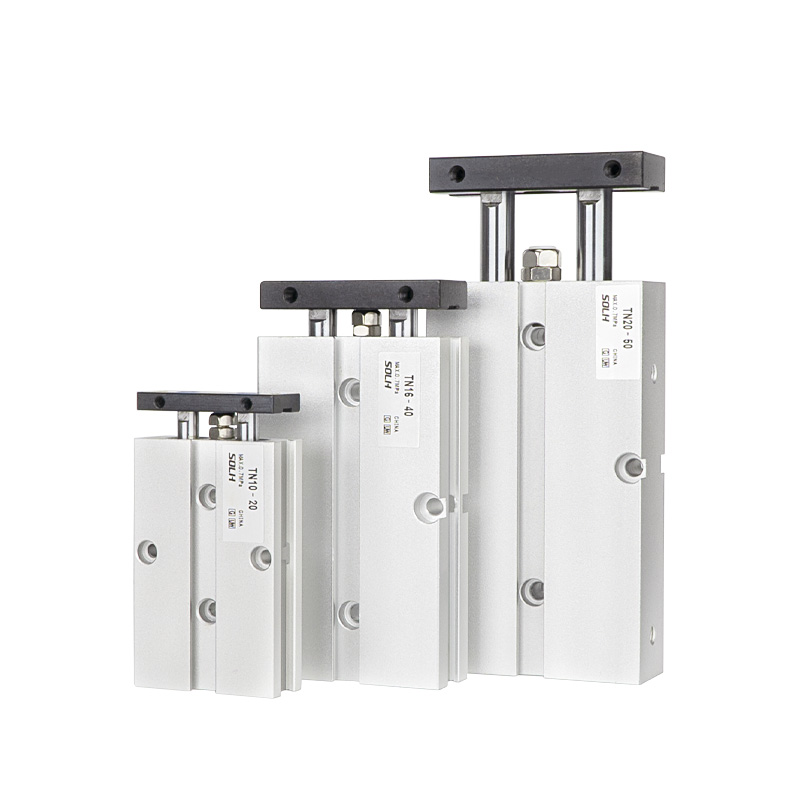

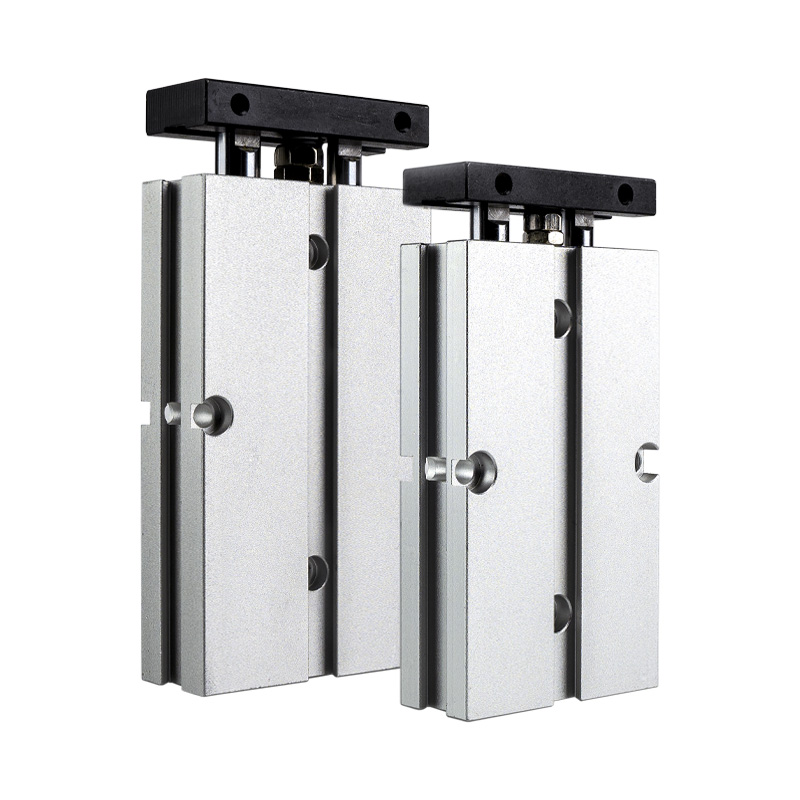

     SOLH TN serisi, tek pistonlu çift çubuklu yapıya ve kayar yatak kılavuzuna sahip, uygun maliyetli, kompakt çift şaftlı bir silindirdir. Yerden tasarruf sağlayan kurulum ve çok yönlü montaj için tasarlanan bu ürün, standart yerleşik manyetik halkalar ve ayarlanabilir strok tamponuyla birlikte gelir. ±0,2° dönme önleme doğruluğu ve mükemmel sapma önleme performansıyla TN silindiri, hassas konumlandırma, iş parçası presleme, malzeme engelleme ve doğrusal aktarma dahil olmak üzere hafif yük otomasyon senaryolarında yaygın olarak uygulanarak standart otomatik istasyonlar için olağanüstü evrensellik ve maliyet avantajları sağlar.

1.Temel Yapısal Avantajlar

• Kararlı İkiz Çubuklu Senkron Çalışma: Uzatılmış kayar burçlu, tek pistonlu ve çift paralel sert krom çubuk konfigürasyonunu benimser. Çift çubuklu senkron yapı, burulma ve salınmaya etkili bir şekilde direnç göstererek, hafif yüklü yönlendirme görevleri için ±0,2° dönüş toleransıyla güvenilir sapma önleyici performans elde eder.

• Ayarlanabilir Tampon ve Strok İnce Ayarı: Hassas strok ince ayarı ve yumuşak tamponlama için önden ayarlanabilir kauçuk çarpışma önleyici ped ile donatılmıştır; Çalışma etkisini ve gürültüyü azaltmak için sabit arka tamponla eşleştirilerek istikrarlı ileri geri hareket sağlar.

• Yerden Tasarruf Sağlayan 3 Taraflı Montaj: Gömülü gövde tasarımı alttan, üstten ve yanlardan esnek montajı destekler. Ayrılmış yan oyuklar, ek braketlere ihtiyaç duymadan doğrudan manyetik anahtar montajına izin vererek ekipman alanı kullanımını maksimuma çıkarır.

• Standart Manyetik Yapılandırma: Yerleşik manyetik halka (S son eki), manyetik olmayan versiyonu bulunmayan tüm TN serisi modellerinde standart olarak donatılmıştır ve evrensel otomatik uygulamalar için uygun strok konumu algılamasına olanak tanır.

2. Temel Ürün Farklılaştırması (Anahtar Seçim Referansı)

• TN ve TR Serisi: TN, daha kompakt boyut, daha düşük maliyet ve φ6 delik seçeneği olmayan kurumsal standardı benimser; TR, daha yüksek sertlik, ağır yük direnci ve φ6 dahil tam delik boyutlarıyla JIS endüstri standardını takip eder.

• TN ve CXS / CXSJ Serisi: TN, standart tek itme çıkışına sahip, daha uygun fiyatlı ve yerden tasarruf sağlayan tek pistonlu bir yapıya sahiptir; CXS ve CXSJ, ağır yük ve yüksek hassasiyetli senaryolara uygun, çift itme çıkışı ve üstün yüksek hız performansına sahip çift pistonlu tasarımı benimser.

Çekirdek Alt Serisi Sınıflandırması (Çubuk Tipi)

TN serisi, çeşitli hafif yüklü otomasyon istasyonları için tek uçlu çalışmayı ve çift yönlü geçişli hareket taleplerini karşılamak için iki ana çubuk tipini kapsar.

Model Adlandırma Kurallarını Tamamlayın

Model Örneği: TN20×50S

1. Adlandırma Kodu Tanımı

1. Seri Kodu: TN (tek uçlu çubuk) / TNW (çift geçişli çubuk)

2. Delik Boyutu: 10 / 16 / 20 / 25 / 32mm (φ6 delik mevcut değildir, TR serisinden farklı)

3. Standart İnme: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (maks. strok: 200mm)

4. Manyetik Halka Yapılandırması: S (standart yerleşik manyetik halka, zorunlu konfigürasyon, manyetik olmayan versiyon yok)

5. Konu Türü: Varsayılan PT (Rc) dişi; isteğe bağlı G dişi (son eki G) / NPT dişi (son eki T)

6. Manyetik Anahtar: İsteğe bağlı CS1-J, CS1-G, D-M9B ve diğer modeller, doğrudan yan taraftaki ayrılmış oluklara monte edilir

Genel Standart Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, kuru hava)

• Çalışma Modu: Çift etkili tek pistonlu sürüş

• Çalışma Basıncı Aralığı: 0,15~1,0MPa

• Kanıt Basıncı: 1.5MPa

• Ortam Sıcaklığı: -20°C~70°C (buzsuz ortam)

• Çalışma Hızı: 30~500 mm/sn

• Dönmeyi Önleme Doğruluğu: ±0,2° (sabit hafif yük yönlendirme hassasiyeti)

• Tampon Modu: Önde ayarlanabilir kauçuk çarpışma önleyici ped + arka sabit kauçuk tampon (hava tamponu seçeneği yok)

• Boru Bağlantı Noktası Boyutu

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montaj Yöntemi: Gömülü gövde kurulumu + 3 taraflı montaj (alt / üst / yan), ultra yerden tasarruf sağlayan tasarım

Teorik İtme ve Gerilim Verileri (@0,5MPa, Birim: N)

Standart tek itme çıkışına sahip tek pistonlu yapı, geleneksel hafif yük senaryoları için uygun maliyetli

Hızlı Seçim Kılavuzu

1. Bütçe ve Alan Seçimi: Ultra kompakt alan ve düşük maliyetli hafif yük talepleri için TN serisini seçin; JIS standardı, ağır yükte çalışma ve φ6 delik gereksinimleri için TR serisini seçin.

2. İtki ve Performans Seçimi: Çift itme çıkışı ve yüksek hızlı alma ve yerleştirme senaryoları için CXS/CXSJ çift pistonlu silindirleri benimseyin; standart tek itme kuvveti çalışma taleplerini karşılıyorsa TN/TR tek pistonlu silindirleri seçin.

3. Çubuk Tipi Seçimi: Geleneksel tek yönlü çalışma için standart TN tek uçlu çubuğu seçin; Çift taraflı montaj ve çift yönlü senkronize hareket için TNW çift geçişli çubuğu seçin.

4. Manyetik Yapılandırma Notu: Tüm TN serisi silindirler standart olarak S manyetik halkayla donatılmıştır (zorunlu konfigürasyon), ekstra seçim gerektirmez.
