ACK Serisi Açılı Silindir | 90°/180° Dönüş ve Aşağı Kıskaçlı 2'si 1 Arada Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Temel Yapısal Özellikler

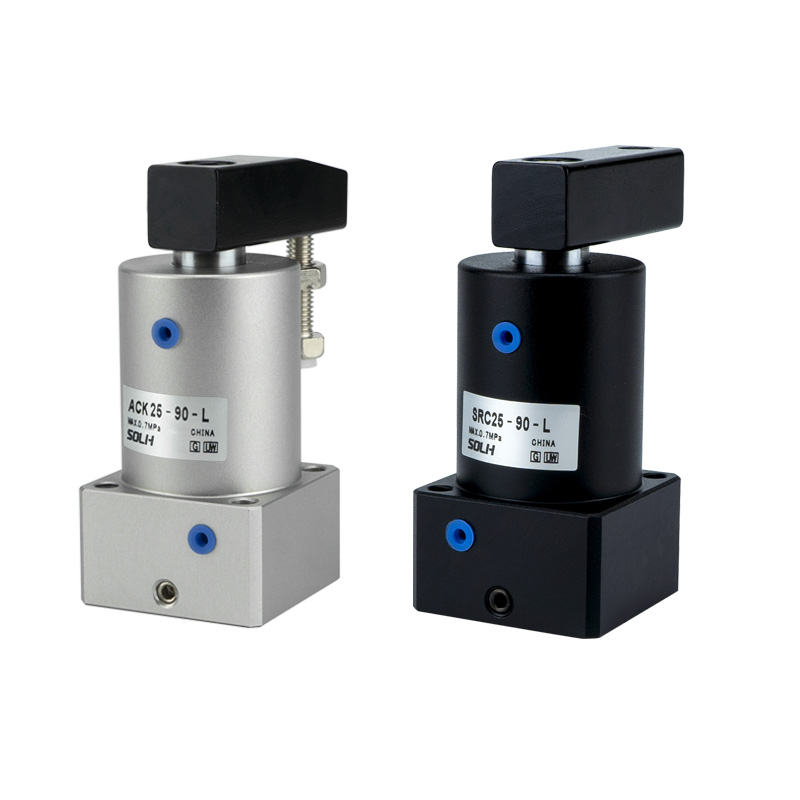

     SOLH ACK serisi, 90°/180° dönüş ve doğrusal aşağı doğru kenetleme hareketini birleştiren yüksek performanslı 2'si 1 arada açılı silindirdir. φ25mm'den φ63mm'ye kadar delik boyutlarını kapsayan bu makine, yüksek hassasiyet ve güçlü eksantrik yük direnci için profesyonel bir üç kılavuzlu oluk yapısını benimser. İsteğe bağlı tek taraflı/çift taraflı baskı plakaları ve sol/sağ dönüş yönleri, farklı fikstür düzenlerine tamamen uyum sağlar. Yüksek sağlamlık, uzun hizmet ömrü ve ağır yük bağlama kapasitesine sahip ACK silindiri, otomatik takımlama, kaynak konumlandırma ve damgalama sabitleme işlemlerinde alanı sınırlı iş parçası bağlama istasyonlarında yaygın olarak kullanılır.

1. Bileşik Döndürme ve Sıkma Hareketi

• Standart Çalışma Sırası: Geri çekme → 90°/180° sola/sağa dönüş → aşağı doğru sıkıştırma için uzatma

• Sırayı Sıfırla: Kelepçeyi serbest bırakmak için geri çekin → ters dönüş → uzatın ve sıfırlayın

• Yüksek Hassasiyetli Konumlandırma: ±1,5° yüksek doğrulukla standart 90° dönüş açısı; Tekrarlanabilir ve güvenilir iş parçası konumlandırması sağlayan 180° dönüş tipi isteğe bağlıdır.

2. Yüksek Sertlik ve Uzatılmış Hizmet Ömrü

• Üç Kılavuzlu Oluk Yapısı: Optimize edilmiş üç yönlü kılavuz tasarımı, olağanüstü hareket stabilitesi, yüksek kılavuz doğruluğu ve güçlü anti-sapma özelliği sunarak kenetleme sırasında eksantrik yüke etkili bir şekilde direnç gösterir.

• Yüksek Mukavemetli Malzeme Yapılandırması: Piston kolu, mükemmel aşınma direnci ve dayanıklılık için ısıl işlem prosesli özel alaşımlı çelik kullanır. Silindir gövdesi, korozyon direncini ve yapısal sağlamlığı arttırmak için sert anotlama işlemine tabi tutulur.

• Premium İthal Mühürler: Karmaşık çalışma koşullarına mükemmel uyum sağlayan, hava sızıntısını etkili bir şekilde azaltan ve silindirin genel servis ömrünü büyük ölçüde uzatan ithal conta malzemelerini benimser.

3. Esnek Kurulum ve Çeşitlendirilmiş Yapılandırma

• Opsiyonel Baskı Plakası Çeşitleri: Dar iş parçaları için ACK tek taraflı baskı plakası; Geniş iş parçalarına yönelik ACKD çift taraflı baskı plakası, çeşitli iş parçası bağlama taleplerini karşılar.

• Ayarlanabilir Dönüş Yönü: Farklı saha istasyon düzenlerine uyum sağlamak için L (saat yönünün tersine sola dönüş) ve R (saat yönünde sağa dönüş) isteğe bağlıdır.

• Evrensel Montaj Tasarımı: Doğrudan sabitleme için 4 alt delikle donatılmıştır, flanş montajına uygundur. Ayrılmış standart anahtar olukları, konum tespiti için manyetik anahtarların rahat kurulumuna olanak tanır.

Tam Model Adlandırma Kuralları ve Sipariş Örnekleri

1. Tipik Model Örnekleri: ACKL25-90, ACKDR40-90

2. Standart Sipariş Örnekleri

• Tek Taraflı Sola Dönüş 90°: ACKL25-90 (φ25 delik, sola dönüş, 90° standart açı)

• Çift Taraflı Sağa Dönüş 90°: ACKDR32-90 (φ32 delik, çift taraflı plaka, sağa dönüş, 90° açı)

• Büyük Çaplı Ağır Hizmet Tipi: ACKL63-90 (φ63 maksimum delik, sola dönüş, ağır yük kelepçelemesi için 90° açı)

Genel Teknik Parametreler (20°C, 0,5MPa Standart Durum)

1. Temel Özellikler

• Çalışma Modu: Çift etkili bileşik hareket (dönme + aşağı doğru sıkıştırma)

• Çalışma Basıncı Aralığı: 0,15~1,0MPa; Kanıt Basıncı: 1.5MPa

• Ortam Sıcaklığı: -20°~80°

• Piston Çalışma Hızı: 50~200 mm/sn

• Dönme Açısı: 90° (standart); 180° (isteğe bağlı)

• Standart Sıkma Stroku: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Teorik Sıkma Kuvveti (Birim: N @0,5MPa)

3. Ürün Ağırlığı (Birim: kg @90° Standart Tip)

Tipik Uygulama Senaryoları

• Takım Tezgahları ve Kaynak Armatürleri: İş parçası konumlandırma kelepçelemesi, kaynak sabitlemesi ve damgalama istasyonunun kaymasını önleme için idealdir. Entegre döndürme ve sıkıştırma 2'si 1 arada hareketi, mekanik yapıyı basitleştirir ve kurulum alanından tasarruf sağlar.

• Elektronik ve Hassas Bileşen İşleme: Palet bağlama, mastar sabitleme ve mikro hassas parça konumlandırma için uygundur. Yüksek konumlandırma doğruluğu ve düşük toz oluşumu özellikleriyle sıkı hassasiyet ve temizlik gereksinimlerini karşılar.

• Otomatik Transfer Mekanizması: Döner tabla sınırlama, çevirme mekanizması konumlandırma ve kısa stroklu kenetleme istasyonları için yaygın olarak uygulanır; istikrarlı, pürüzsüz ve tekrarlanabilir bileşik hareket performansı sağlar.

• Ağır Hizmet Sabitleme Çalışma Koşulları: Güçlü bağlama kuvveti ve mükemmel eksantrik yük önleme kapasitesi ile ağır iş parçası bağlama, kalıp sabitleme ve büyük yüklü hassas konumlandırma senaryolarına mükemmel uyum sağlar.

3 Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Seçimi: Gerçek bağlama yüküne göre delik boyutunu seçin. Teorik sıkma kuvvetinin ≥ gerçek yük × 1,5 güvenlik faktörü olduğundan emin olun; Ağır çalışma koşulları için φ40 veya daha büyük deliğe öncelik verin.

2. Kontur Seçimi: Standart sıkma stroku 12 mm'den 30 mm'ye kadar değişir. Çalışma sırasında mekanik müdahaleyi önlemek için iş parçası yüksekliğine göre 3~5 mm strok marjı ayırın.

3. Konfigürasyon Seçimi

￮ Baskı Plakası Tipi: Dar iş parçaları için ACK tek taraflı plakayı seçin; Geniş iş parçaları için ACKD çift taraflı plakayı seçin.

￮ Dönüş Yönü: Gerçek istasyon düzenine ve mekanik müdahale koşullarına göre L sola dönüşü veya R sağa dönüşü seçin.

Bir Cümle Özeti

     SOLH ACK serisi açılı silindir, 90°/180° dönüşü ve aşağı doğru kenetleme entegrasyonunu destekleyen yüksek hassasiyetli üç kılavuzlu oluk yapısını benimser. İsteğe bağlı tek/çift taraflı baskı plakaları, esnek sol/sağ dönüş ve mükemmel ağır yük anti-sapma performansıyla, alanı kısıtlı çeşitli otomatik sabitleme istasyonları için yüksek sağlamlık ve uzun ömürlü bir bağlama çözümüdür.
