Hava Silindiri

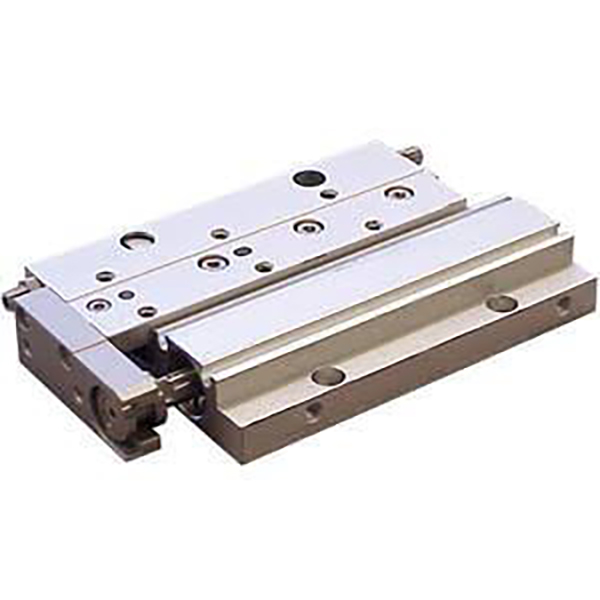

SOLH Richge MXF ultra ince, yüksek sağlamlığa sahip pnömatik kayar tabla, SMC MXF serisiyle değiştirilebilir. Silindir ve çapraz makara kılavuzu paralel olarak düzenlenmiştir ve gövde yüksekliği eşdeğer MXS modellerine kıyasla %40 azaltılmıştır; bu, sınırlı dikey açıklığa sahip otomasyon ekipmanları için idealdir. Konumlandırma pimi delikleri, tekrar konumlandırma doğruluğu ±0,02 mm, delik boyutları φ8~20 mm ve maksimum standart strok 100 mm ile üst ve alt ikili montajı destekler. Standart olarak çift uçlu poliüretan tamponlarla, isteğe bağlı X10/X11 strok ayarlayıcılarla ve hidrolik tamponlarla donatılmıştır. Dahili mıknatıs, manyetik anahtarlarla çalışır ve yağsız, uzun süreli çalışmaya olanak sağlar. 3C modül taşıma, hassas presleme ve istasyon değiştirme gibi orta yüklü, uzun stroklu transfer için yaygın olarak kullanılır.

SOLH MY1B mekanik olarak birleştirilmiş temel milsiz silindir, ilgili SMC modelleriyle tam değiştirilebilirlik sağlar. İç sızdırmazlık kayışı ve dış toz geçirmez kayışla donatılmış olup, toplam montaj uzunluğu etkin stroka yakın olan harici piston çubuğunu iptal eder ve rot kolu silindirlerine kıyasla %50'den fazla yerleşim alanı tasarrufu sağlar. Delik boyutları φ10 ile 100 mm arasında değişir ve maksimum strok 5000 mm'ye kadar çıkar. Kayar tabla, olağanüstü bükülme direnciyle pistona sağlam bir şekilde bağlanmıştır ve hafif yükler altında yardımcı kılavuzlar olmadan doğrudan yük montajına olanak tanır. Dört yönlü borular (ön, arka, yan, alt) mevcuttur; φ25~40 modelleri %17 ağırlık azalması sağlar. Standart yerleşik ayarlanabilir hava yastıkları, isteğe bağlı harici hidrolik tamponlar ve çift uçlu strok ayarlayıcılarla donatılmıştır. Önceden ayrılmış oluklar D-M9 serisi manyetik anahtarlara uygundur ve temiz atölyeler için yağsız çalışma desteklenir. Yük kapasitesine göre sınıflandırılmıştır: φ10~20 hafif iş için, φ25~40 orta-hafif iş için, φ50~63 orta iş için, φ80~100 ağır iş için. Uzun mesafeli malzeme taşıma, otomatik kapı çalıştırma, işlemede ağır iş parçası kaydırma ve standart dışı otomasyon hatlarını zorlayan uzun stroklu konumlandırmada ekonomik bir evrensel doğrusal sürüş çözümü olarak yaygın olarak uygulanır.

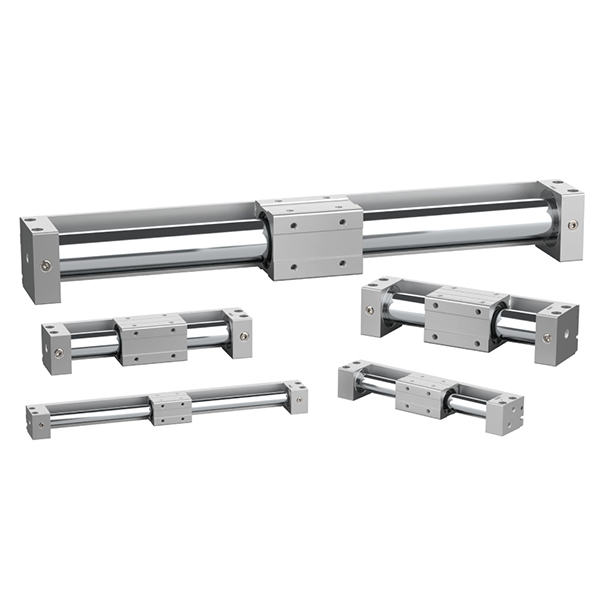

SOLH CY3 manyetik kaplin çubuksuz silindir, SMC muadilleriyle tam boyutlu değiştirilebilirliğe sahip CY1 serisinin yükseltilmiş bir versiyonudur. Sıfır hava kaçağı ve kirlenmeden çalışma elde etmek için tamamen kapalı bir varil içinde dahili piston ile harici kızak taşıyıcı arasında temassız manyetik senkron tahriki benimser. Delik boyutları φ6 ile φ63 mm arasında değişir ve maksimum 5000 mm'ye kadar strok ile geleneksel rot kolu silindirleriyle karşılaştırıldığında kurulum alanını %50 azaltır. İki çeşidi mevcuttur: Eksantrik yükü ve manyetik ayrılmayı önlemek için uç braketleri ve harici kılavuzlar gerektiren CY3B temel tip; Ekstra montaj alanından tasarruf etmek için doğrudan ekipman tabanına sabitlenen CY3R doğrudan montajlı versiyon. Uzatılmış aşınmaya dayanıklı halkalar minimum çalışma basıncını 0,12 MPa'ya düşürür. Standart çift uçlu kauçuk tamponlar bulunur ve isteğe bağlı X160 yüksek hızlı versiyonu maksimum 1500 mm/s hızı destekler. Önceden ayarlanmış yuvalarda konum geri bildirimi için D-M9 manyetik anahtarlar bulunur. Standart yağsız çalışma, yarı iletkenler, elektronik, tıp ve gıda endüstrilerine yönelik tozsuz atölyelere uygundur. Hijyenik otomasyonda uzun mesafeli iş parçası aktarımı, koruyucu kapı çalıştırma ve kompakt uzun stroklu doğrusal hareket için 0,5 kg'dan 40 kg'a kadar hafif ve orta dereceli yükleri idare eder.

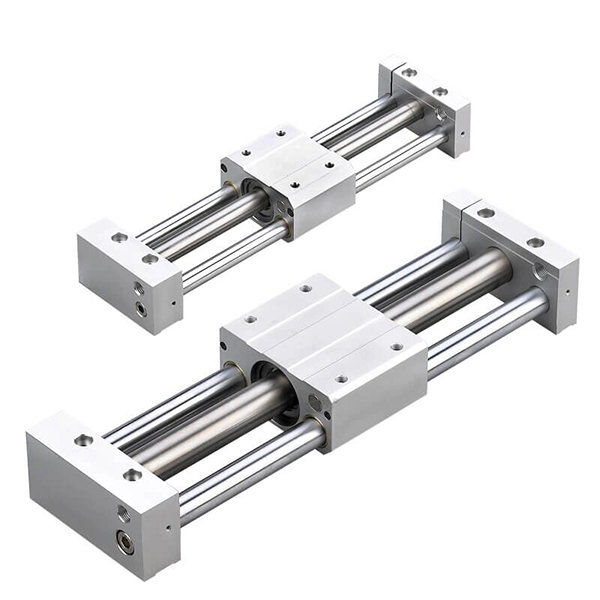

SOLH CY1 serisi, yükseltilmiş CY3 serisinin öncüsü olan, orijinal SMC CY1 ürünleriyle tamamen boyutsal olarak değiştirilebilir, klasik ekonomik manyetik kaplin çubuksuz silindirdir. Elektronik, tıp ve gıda endüstrilerinin yağsız temiz çalışma ortamlarına uygun, temassız manyetik senkron tahrik ve sıfır hava sızıntısına sahip tamamen kapalı namlu yapısını benimser. Delik boyutları φ6 ile 63 mm arasında değişir, standart strok 1000 mm'ye kadar ve maksimum uzatılmış strok 1500 mm olup mükemmel maliyet performansı sunar. Beş yapısal versiyon mevcuttur: Harici kılavuzlar ve uç braketleri gerektiren CY1B temel tip; Ekstra kılavuzlara ihtiyaç duymadan hafif yükler için yerleşik kaymalı yataklara sahip CY1S; Pürüzsüz yüksek frekanslı ileri geri hareket için CY1L bilyalı rulman tipi; ±0,02 mm tekrarlayan konumlandırma doğruluğuna ulaşan CY1H yüksek hassasiyetli model; Dar dikey kurulum alanı için %29 azaltılmış toplam yüksekliğe sahip CY1F düşük profilli tip. Minimum başlatma basıncı 0,18MPa'dır, standart çift uçlu kauçuk tamponlarla ve isteğe bağlı harici hidrolik tamponlarla donatılmıştır, konum sinyali geri bildirimi için D-M9 ve D-A9 manyetik anahtarlarla uyumludur. CY3 serisinden daha düşük maliyetlidir ve temiz oda malzeme aktarımı, koruyucu kapı sürüşü ve 0,5 kg'dan 40 kg'a kadar hafif ila orta yükler altında orta-uzun mesafeli iş parçası taşıma dahil olmak üzere bütçenin sınırlı olduğu geleneksel otomasyon için uygun maliyetli bir seçim olarak hizmet eder.

SOLH RM serisi manyetik kaplin çubuksuz silindir, Airtac muadilleriyle değiştirilebilecek şekilde tasarlanmıştır. Elektronik, tıp ve gıda endüstrilerinin yağsız temiz ortamlarına uygun, sıfır sızıntı ve tozsuz çalışma için temassız manyetik senkron tahrik ve tamamen kapalı namlu yapısını benimser. Delik boyutları maksimum 2000 mm strok ile φ10 ila φ40 mm arasında değişir, -20°C~70°C'lik geniş bir endüstriyel sıcaklık aralığında çalışır ve minimum 0,15 MPa başlatma basıncına sahiptir. Dört yapısal varyant mevcuttur: En düşük maliyetli, harici raylar ve uç braketleri gerektiren yerleşik kılavuzları olmayan RMS temel tipi; Kolay kurulum için ekstra kılavuzlara ihtiyaç duymadan sıradan yanal yüklere dayanmak üzere çift kılavuz çubuklar ve kayar yataklarla entegre edilmiş RMT standart tipi; ±0,1 mm tekrarlayan konumlandırma doğruluğu sağlayan, uzatılmış yüksek hassasiyetli kılavuz çubuklara sahip RMTL hassas versiyonu; Bağımsız yük taşıma için güçlü anti-sapma kapasitesine sahip RMH ağır hizmet tipi güçlendirilmiş kayar tip. Standart çift uçlu kauçuk tamponlar, 500 mm/s'ye kadar stabil hareket için isteğe bağlı ayarlanabilir tamponlar ve harici hidrolik tamponlarla donatılmıştır. İsteğe bağlı manyetik anahtar kitleri, konum sinyali geri bildirimi için D-M9 sensörleriyle eşleşir. Yerleşik kılavuz yapıları, harici lineer kılavuzların ekstra satın alma ve montaj maliyetlerini azaltır. Uzun mesafeli malzeme taşıma, koruyucu kapı çalıştırma ve orta bütçeli otomatik üretim hatlarında geleneksel rot kolu silindirlerinin yerden tasarruf sağlayan şekilde güçlendirilmesinde yaygın olarak kullanılan SMC CY1 ve CY3 serilerine kıyasla olağanüstü maliyet performansı sunar.

SOLH MGJ ultra kompakt mini kılavuz çubuk silindiri, minyatür otomasyon için özel olarak geliştirilmiş SMC standart ürünleriyle tamamen değiştirilebilir. Yalnızca 5 mm'den 20 mm'ye kadar ultra kısa stroklarla φ6 mm ve φ10 mm olmak üzere iki küçük delik boyutu sağlar. Yerleşik çift kılavuz çubuklar ve entegre kılavuz çerçeve, mikro bileşenlerin sıkıştırılması ve montajı sırasında açısal yer değiştirmeyi önleyerek ±0,1° dahilinde ultra hassas dönme önleme performansı sağlar. Son derece hafif yapı, MGJ6-5 modeli için yalnızca 27,3 g ağırlığındadır. Çift montaj yüzeyleri (alt ve arka taraf) ve tek taraflı merkezi borular ve kablolar, yoğun çok silindirli düzenleme için düzgün yerleşimi kolaylaştırır. Çift uçlu kauçuk tamponlarla yağsız, bakım gerektirmeyen yapıyı benimseyen bu cihaz, -10°C~60°C aralığında istikrarlı yüksek frekanslı ileri geri hareketi destekler. Hassas elektronik bileşen kelepçeleme, PCB konumlandırma, tıbbi cihazların minyatür valf çalıştırılması, numune alma iğnesinin kaldırılması, yarı iletken temiz atölyelerde mikro yer değiştirme ayarı ve optik lenslerin ince ayarında yaygın olarak uygulanır. Standart MGP kompakt silindirlerle karşılaştırıldığında, önemli ölçüde küçültülmüş genel boyuta, mükemmel şekilde tatmin edici mikro itme kuvvetine, sınırlı kurulum alanına ve minyatür otomasyonun yüksek hassasiyetli dönme önleyici konumlandırma gereksinimlerine sahiptir.

SOLH MGP serisi ince kompakt kılavuz çubuk silindiri, orijinal SMC ürünleriyle boyutsal olarak değiştirilebilir. Dahili burulma direnci ve harici kılavuz aksesuarları olmadan güçlü yanal yük kapasitesi ile silindir namlusu, çift kılavuz çubukları ve hassas yataklardan oluşan entegre bir yapıya sahiptir. Düz ince yapısı, geleneksel silindirlerle karşılaştırıldığında ağırlığı %17~%24 azaltır; presleme, konumlandırma, kaldırma ve iş parçası transferi gibi kompakt otomasyon işlemleri için mükemmel şekilde uygundur. Rulmanlara göre sınıflandırılan üç alt tip, farklı çalışma koşullarını kapsar: Metal kayar burçlu MGPM, ağır yanal yükler ve tozlu düşük hızlı döngüsel işler için olağanüstü aşınma direnci ve toz geçirmezlik performansı sunar; MGPL bilyalı burçlar, yüksek hızlı sık ileri geri hareket için ultra düşük sürtünme ve yumuşak hareket sağlar; MGPA sıfır boşluklu, yüksek hassasiyetli bilyalı rulmanlar, hassas montaj ve kalibrasyon için ±0,01 mm'ye kadar dönme önleme doğruluğu sağlar. Delik boyutları 5~300 mm standart stroklarla φ12 ila 100 mm arasında değişir. Standart çift uçlu kauçuk tamponlar bulunurken, yüksek hızlı ağır hizmet hareketi sırasında ciddi darbeleri absorbe etmek amacıyla 20 mm'nin üzerindeki delikler için AZ hava yastıklı tamponlar isteğe bağlıdır. Yerleşik yuvalar, düzenli kablolama için ekstra braketlere ihtiyaç duymadan D-M9, A93 manyetik anahtarların doğrudan kurulumunu destekler. Çalışma basıncı, -10°C~60°C ortam sıcaklığında minimum 0,1 MPa çalıştırma basıncıyla 0,12 MPa ile 1,0 MPa arasında değişir. Elektronik PCB konumlandırma ve presleme, muayene aparatı kaldırma, ambalaj besleme ve genel otomasyon sınırlandırma kelepçelemesinde yaygın olarak kullanılan bu ürün, çok yönlü, entegre kılavuzlu bir pnömatik aktüatör olarak görev yapar.

SOLH MGQ serisi ultra ince entegre kılavuz çubuk silindiri, orijinal SMC spesifikasyonlarıyla tamamen değiştirilebilir. Silindir namlusu ve kılavuz çubuklarının entegre yapısı, montaj alanından büyük ölçüde tasarruf sağlamak için genel kalınlığı geleneksel kılavuzlu silindirlere kıyasla %50 oranında azaltır. φ12~100 mm delik boyutlarını ve 25~250 mm standart strokları kapsar ve iki konfigürasyonda sunulur: MGQM karbon alaşımlı kaymalı yataklar ve MGQL yüksek hassasiyetli bilyalı rulmanlar. Simetrik çift kılavuz çubuk yapısı, yanal yüke, sapmaya ve burulmaya karşı olağanüstü direnç sağlar. MGQL bilyalı rulman versiyonu, ±0,04°~±0,08° dönme önleme doğruluğuna ulaşırken, MGQM kayar rulman tipi, ağır hizmet tipi tozlu koşullar için mükemmel aşınma direnci, toz geçirmezlik performansı ve maliyet avantajları sunar. Standart konfigürasyonlar dahili manyetik halkaları, çift uçlu kauçuk tamponları ve yağsız, bakım gerektirmeyen çalışmayı içerir. İsteğe bağlı XB6 yüksek sıcaklık modeli, 150°C'ye kadar istikrarlı bir şekilde çalışır. Silindir gövdesinde birden fazla montaj deliği ayrılmıştır; ≥32 mm'lik delikler için manyetik anahtarlar dört tarafa monte edilebilir ve flanşlar/ayak braketleri çok açılı montajı destekler. Minimum 0,1 MPa çalışma basıncıyla, konveyör hattı durdurucu konumlandırma ve kaldırma, 3C elektronikte PCB çıkarma ve sıkma, paketleme makineleri için kapı çalıştırma ve jig kaldırma için yaygın olarak kullanılmaktadır. Mekanik tasarımı basitleştirmek için ayrı silindir artı harici kılavuz düzeneklerinin yerini alır. Standart MGP ve ağır hizmet MGG serisiyle karşılaştırıldığında MGQ, dar kurulum alanında yüksek hassasiyetli çalışma için en ince profile ve optimum performansa sahiptir.

SOLH MGG serisi ağır hizmet tipi uzun stroklu kılavuz çubuk silindiri, eşdeğer SMC ağır hizmet silindirleriyle boyutsal olarak değiştirilebilir. Yuvarlak bir namlu ve harici olarak düzenlenmiş çift geniş açıklıklı kılavuz çubuklarla üretilen bu ürün, üstün yapısal sağlamlık sağlar. Yanal yük kapasitesi sıradan kılavuzlu silindirlerin üç katıdır ve uzun stroklar altında piston çubuğunun sarkmasını ve eksantrik ağır yükler altında yapısal sapmayı önler. Delik boyutları φ20 mm'den 100 mm'ye kadar iki versiyonda değişir: MGGM karbon alaşımlı kaymalı yataklar ve MGGL yüksek hassasiyetli bilyalı rulmanlar. Maksimum standart strok 1300 mm'ye ulaşarak MGP ve MGQ serilerinin strok limitini büyük ölçüde aşar. Çift uçlu yerleşik hidrolik tamponlar, uzun mesafeli yüksek hızlı çalışma sırasında üretilen büyük darbe enerjisini absorbe etmek, gürültüyü etkili bir şekilde azaltmak ve ekipmanı korumak için standart olarak gelir. MGGM kaymalı yatakları, ağır hizmet tipi, tozlu ortamlar ve yoğun konveyör hattı durdurma için olağanüstü aşınma ve darbe direncine sahiptir; MGGL bilyalı rulmanlar, yüksek hassasiyetli uzun stroklu konumlandırma ve yüksek hızlı döngüsel hareket için ideal olan, ±0,02°'ye kadar en yüksek dönme önleme doğruluğu ile ultra düşük sürtünme ve düzgün hareket sağlar. Bölünmüş modüler tasarım, düşük maliyetli bakım için silindir namlusu ve kılavuz tertibatının ayrı ayrı sökülmesine ve değiştirilmesine olanak tanır. Mevcut montaj formları arasında temel yüzey montajı ve ön flanş montajı yer alır; isteğe bağlı ekstralar, J tipi strok ayarını (0~50 mm ayar aralığı) ve -10°C ile 150°C arasında stabil çalışan XB6 yüksek sıcaklık varyantını kapsar. Esnek manyetik anahtar bağlantısı için çok yönlü oluklara sahip yerleşik manyetik halkalar standarttır. Çalışma basıncı aralığı 0,1~1,0 MPa olup maksimum çalışma hızı 1000 mm/s'ye kadardır. Dikey kaldırma platformlarına, ağır paletlerin uzun mesafe aktarımına, ağır hizmet durdurucu konumlandırmasına ve büyük mastar çıkarma işlemlerine yaygın olarak uygulanır; ağır yük, uzun hareket ve yüksek etkili otomasyon uygulamaları için tercih edilen pnömatik aktüatör olarak hizmet ederek, mekanik tasarımı basitleştirmek için sıradan silindirlerin ve ayrı ağır kılavuz direklerinin birleşik çözümünün yerini alır.
