MGQ Serisi Kompakt Kılavuz Çubuk Silindir

MGQ Serisi İnce Kompakt Kılavuz Çubuk Silindir | Yüksek Sertlikte Dönmeyi Önleyen Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Temel Yapısal Özellikler

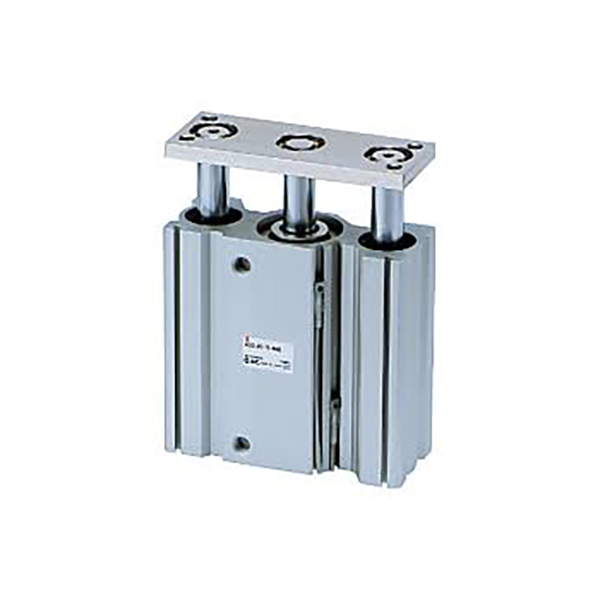

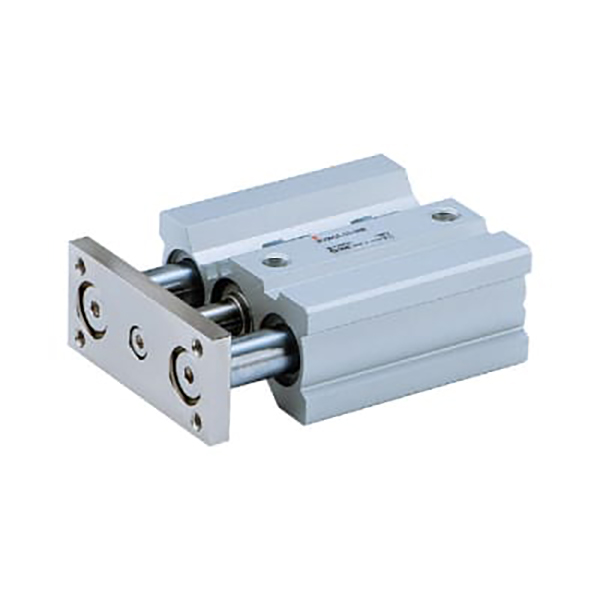

     SOLH MGQ serisi, alanı kısıtlı otomasyon istasyonları için tasarlanmış ince, entegre bir kılavuz çubuk silindiridir. Ultra ince entegre kılavuz çubuk yapısını benimseyen bu ürün, olağanüstü yanal yük direnci ve yüksek hassasiyetli dönme önleme performansı sunar. φ12 mm'den φ100 mm'ye kadar tam delik aralığını kapsayan seri, iki temel rulman konfigürasyonu sağlar: MGQM kayar rulman ve MGQL bilyalı rulman. Kompakt kurulum, sağlam kılavuzluk ve sıfır sapmalı çalışma gerektiren hassas itme, kaldırma, iş parçası durdurma ve konumlandırma senaryolarında yaygın olarak uygulanır.

Temel Yapısal Avantajlar

• Ultra İnce Entegre Gövde: Kılavuz çubuklar ve silindir gövdesi entegre olarak kalıplanmış olup, geleneksel kılavuz çubuk silindirleriyle karşılaştırıldığında toplam kalınlığı %50 oranında azaltır. Son derece kompakt ekipman tasarımı ve sınırlı alanlı kurulum düzenleri için en uygun seçimdir.

• Çift Kılavuzlu Yüksek Sağlamlık Yapısı: Simetrik çift kılavuz çubuk desteği, yan yük kapasitesiyle sıradan durdurucu silindirlerin iki katından daha fazla yanal yük direncini büyük ölçüde artırır. Eksantrik yüke ve darbeli çalışma koşullarına uyum sağlayarak bükülme ve burulmaya karşı etkili bir şekilde direnç gösterir.

• Sınıfında Lider Dönmeyi Önleme Doğruluğu: MGQL bilyalı rulman tipi, ±0,04°~±0,08°'lik ultra yüksek dönmeme doğruluğuna ulaşır (daha büyük delik ile daha yüksek hassasiyet); MGQM kayar yatak tipi, çeşitli hassas konumlandırma taleplerini karşılayan ±0,05°~±0,10° istikrarlı konumlandırma doğruluğu sunar.

• Tam Senaryolar için Çift Rulman Yapılandırması: Ağır yüklü, tozlu ve zorlu ortamlar için düşük maliyetli kayar yatak (MGQM); Ultra yumuşak, düşük sürtünmeli hareket ve yüksek frekanslı hassas döngü için bilyalı rulman (MGQL).

• Standart Premium Yapılandırma: Manyetik anahtar uyumluluğu için dahili manyetik halka, kararlı çalışma için çift uçlu kauçuk tamponlar ve temiz endüstriyel ortamlara uygun, yağsız, bakım gerektirmeyen tasarım.

• Tam Standart Özellikler: Çoğu orta ve büyük yük otomasyon sürüş senaryosunu kapsayan, 25 mm'den 250 mm'ye kadar standart strok ile φ12 mm'den φ100 mm'ye kadar komple delik boyutları.

Model Adlandırma Kurallarını Tamamlayın

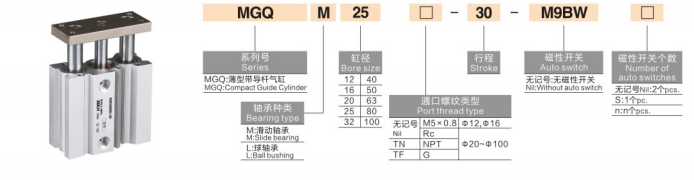

Model Örneği: MGQM32-50-M9BW-XB6

Standart Sipariş Referans Örnekleri

• MGQM25-30: 25mm çap, 30mm strok, kayar yataklı standart tip

• MGQL40-75-2M9B: 40 mm çap, 75 mm strok, çift manyetik anahtarlı bilyalı rulman tipi

• MGQM50-100-XB6: 50mm çap, 100mm strok, yüksek sıcaklığa dayanıklı kayar yataklı model

Standart Temel Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, 0,5MPa nominal basınç)

1. Genel Performans Parametreleri

• Çalışma Basıncı Aralığı: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Ortam Sıcaklığı: -10°C~60°C (buzsuz geleneksel ortam); -10°C~150°C (XB6 yüksek sıcaklık versiyonu)

• Piston Çalışma Hızı: 50~500 mm/sn (φ12~63); 50~400 mm/s (φ80/100 büyük delik)

• Tampon Modu: Standart çift uçlu kauçuk tampon; Yüksek etkili çalışma koşulları için isteğe bağlı hava yastıklı tampon

• Yağlama Modu: Yağsız, bakım gerektirmeyen çalışma, temiz atölyelere uygun

2. Teorik İtme Verileri (@0,5MPa, Birim: N)

3. Ürün Ağırlık Verileri (50mm Strok, Birim: kg)

MGQM ve MGQL Çekirdek Seçimi Karşılaştırması

Montaj Yöntemleri ve Tipik Uygulama Senaryoları

1. Esnek Çok Montajlı Tasarım

• Doğrudan Gövde Montajı: Doğrudan sabitleme için üst, alt ve yan yüzeylerde ayrılmış vida delikleri; φ32 mm'nin üzerindeki modeller, çok yönlü manyetik anahtar kurulumu için 4 taraflı anahtar yuvalarına sahiptir ve hızlı montaj ve bakım sağlar.

• İsteğe Bağlı Yardımcı Montaj: Çeşitli ekipman yapısal tasarımlarına uyum sağlamak üzere yatay ve dikey çok açılı düzeni destekleyen flanş (F) ve ayak braketi (L) aksesuarları mevcuttur.

2. Temel Endüstriyel Uygulamalar

• Konveyör Hattı Otomasyonu: İş parçasını durdurma, palet konumlandırma ve malzeme kaldırma; Güçlü darbe direnci, yüksek hızlı taşıma ve sınırlama sırasında iş parçasının kaymasını önler.

• 3C Elektronik Hassas İşleme: PCB pininin çıkarılması, terminal kıvırma konumlandırması ve hafif iş parçasının çevrilmesi; Yüksek dönme önleme doğruluğu, sıfır sapmalı hassas montaj sağlar.

• Paketleme Makineleri: Malzeme yönlendirme, silo kapısı değiştirme ve kısa mesafeli malzeme itme; ultra ince gövde, kompakt paketleme ekipmanı düzenine mükemmel uyum sağlar.

• Genel Endüstriyel Otomasyon: Jig kaldırma, parça çıkarma ve eksantrik yük sürme; ekipman yapısını basitleştirmek ve maliyetleri azaltmak için geleneksel ayrı silindir + kılavuz çubuğu kombinasyonlarının yerini alır.

MGQ vs MGP vs MGG Serisi Kapsamlı Karşılaştırma

Üç Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Seçimi: Gerçek yüke göre gerekli itme kuvvetini hesaplayın; Aşırı yükü önlemek için %50 güvenlik payı bırakarak, teorik itme kuvveti ≥ gerçek yük × 1,5 olan delik boyutunu seçin.

2. Rulman Tipi Seçimi: Ağır yük, tozlu ve eksantrik çalışma koşulları için MGQM kayar yatağı tercih edin; Yüksek hassasiyetli konumlandırma ve yüksek frekanslı döngüsel hareket için MGQL bilyalı rulmanı seçin.

3. Fonksiyonel Konfigürasyon Seçimi

￮ Konum algılama talebi: M9B/M9BW manyetik anahtarları donatın (≥32mm delik için 4 taraflı kurulum mevcuttur)

￮ Yüksek sıcaklık ortamı: -XB6 yüksek sıcaklığa dayanıklı seçeneği seçin (maks. 150°C)

￮ Yüksek darbeli çalışma: İsteğe bağlı hava yastıklı tampona yükseltme (kauçuk tamponlu standart)

Bir Cümle Özeti

     SOLH MGQ serisi ultra ince, yüksek sertlikte kılavuz çubuk silindiri, yerden tasarruf sağlayan tasarımı, güçlü yanal yük kapasitesini ve ultra yüksek dönme önleme doğruluğunu birleştirerek kompakt, hassas ve ağır hizmet otomasyon durdurma, kaldırma ve itme istasyonları için uygun maliyetli ve yüksek stabiliteye sahip doğrusal sürüş çözümleri sağlar.
