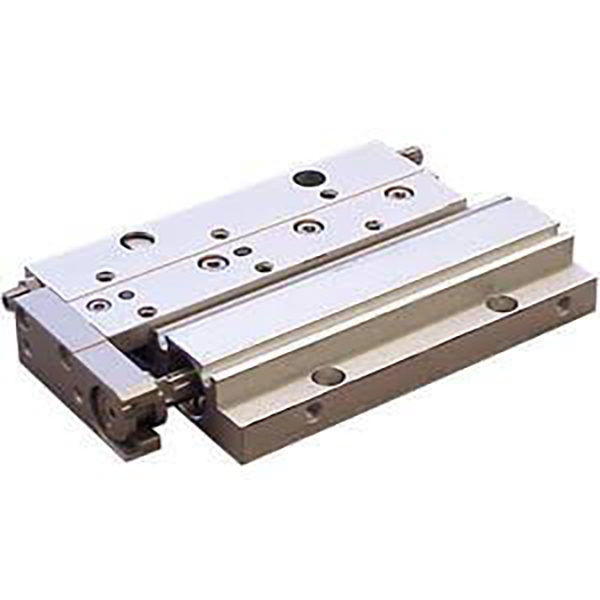

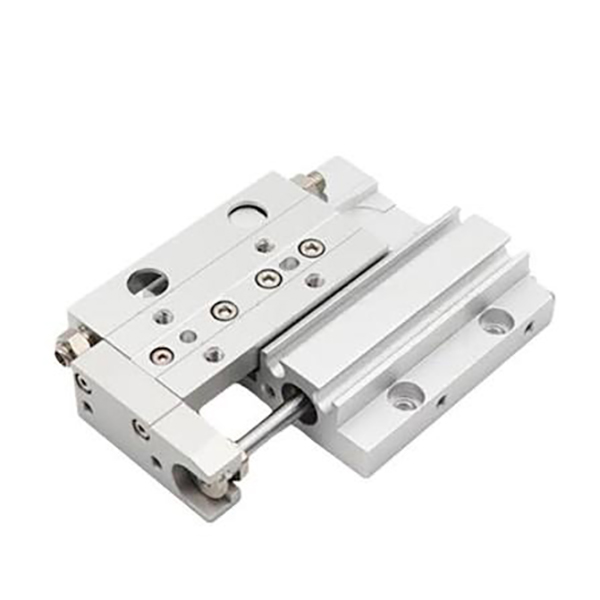

MXF Serisi Ultra İnce, Yüksek Sertliğe Sahip Pnömatik Kayar Tabla

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MXF serisi, yüksekliği sınırlı otomasyon ekipmanları için tasarlanmış ultra ince, yüksek sertlikte, uzun stroklu bir pnömatik kayar tabladır. Paralel silindir ve çapraz makaralı kılavuz rayı düzeni, çift taraflı üst/alt montaj yapısı ve orta yük taşıma kapasitesine sahip olan bu ürün, aynı spesifikasyona sahip geleneksel MXS kızaklarından %40 daha ince olan ultra düşük gövde yüksekliğine ulaşır. İstikrarlı, orta hassasiyette konumlandırma, düzgün uzun stroklu çalışma ve yüksek frekanslı döngüsel dayanıklılıkla, kompakt otomatik sistemlerde hassas malzeme taşıma, montaj ve istasyon değiştirme için temel ana akım düşük profilli kızak çözümü olarak hizmet eder.

Çekirdek Konumlandırma ve Yapısal Özellikler

     -- Çift Etkili Sürüş Yapısı: φ8 ile φ20 mm arasında değişen delik boyutlarıyla stabil çift etkili çalışmayı benimser, 20~180N'lik güvenilir orta yük çıkışı sağlar ve orta düzey hassas taşıma senaryolarına mükemmel uyum sağlar.

     -- Paralel Silindir ve Çapraz Makaralı Kılavuz Tasarımı: Kılavuz rayı ve silindir, yük taşımayı piston çubuğu sızdırmazlık hareketinden ayıracak şekilde paralel olarak düzenlenmiştir. Bu yapı yüksek sertlik, düşük sürtünme, sıfır boşluklu çalışma ve son derece düzgün doğrusal hareket sağlar.

     -- Ultra İnce Düşük Profilli Gövde: Gövde yüksekliği yalnızca 16~27 mm olup eşdeğer MXS modellerinden %40 daha düşüktür. Ultra düşük açıklık ve son derece kompakt ekipman düzeni için en uygun seçimdir.

     --Güvenilir Orta Hassasiyet Performansı: 0,03 mm çalışma paralelliği, 0,05 mm dikeylik ve ±0,02 mm tekrar konumlandırma doğruluğu sağlar ve standart orta hassasiyetli otomasyon konumlandırma gereksinimlerini tam olarak karşılar.

     -- Çift Taraflı Yüksek Hassasiyetli Montaj: Üstten geçişli delikler ve alttan dişli deliklerin yanı sıra hassas konumlandırma pimi delikleri ile donatılmıştır. Pozitif ve ters kurulumu destekleyerek sökme ve takma sonrasında yüksek tekrarlı montaj doğruluğunu garanti eder.

     -- Esnek Borulama ve Sensör Kurulumu: Enine ve eksenel çift yönlü borulara uyumludur. Manyetik anahtar kurulumu için gizli kaydırıcı oluk tasarımına sahip dahili manyetik halka, yapısal müdahale olmadan kurulum alanından tasarruf sağlar.

     -- Ayarlanabilir Strok ve Çoklu Arabellek Seçenekleri: Dengeli yastıklama için her iki uçta standart poliüretan tamponlar. Uç başına 5 mm ayarlanabilir strok (toplam 10 mm standart düzeltme aralığı), 15 mm ultra uzun ince ayar için isteğe bağlı X11 spesifikasyonu ve yüksek frekanslı darbe senaryoları için isteğe bağlı hidrolik tamponlara sahiptir.

Model Kodlama Kuralını Tamamlayın

   1. Model Örneği: MXF12-50-M9BW

   2. Standart Sipariş Referans Örnekleri

     -- MXF8-20: Anahtarsız standart model, 8 mm çap, 20 mm strok, çift etkili

     -- MXF20-100-2M9B: 20 ​​mm çap, 100 mm uzun strok, çift yönlü konum izleme için çift manyetik anahtar

     -- MXF16-75-X11: 16 mm çap, 75 mm strok, 15 mm uzatılmış strok ayarı

Temel Teknik Özellikler (@0,5MPa, Çift Etkili)

Temel Performans ve Ürün Avantajları

     -- Aşırı Yer Tasarrufu için Ultra İnce Kompakt Yapı: MXS serisinden %40 daha ince, 16~27 mm'lik ultra düşük gövde yüksekliğiyle, geleneksel kızakların monte edilemediği ultra düşük boşluklu ekipmanlara ve yoğun modüler yerleşim senaryolarına mükemmel şekilde uyum sağlar.

     -- Yüksek Sertlik ve Kararlı Uzun Vuruşlu Çalışma: Entegre yekpare gövdeyle eşleştirilmiş çapraz makaralı kılavuz, çalışma boşluklarını ve deformasyonu ortadan kaldırır. Maksimum 100 mm uzun strok ve yüksek frekanslı döngü koşullarında titreşimsiz, kararlı çalışmayı korur.

     -- Güçlü Uyarlanabilirlik ile Çift Taraflı Montaj: Hem pozitif hem de ters montajla uyumlu, üstten delikli sabitlemeyi ve alttan dişli delik kurulumunu destekler. Tekrarlanan sökme ve takma işlemlerinden sonra yüksek tekrar doğruluğu sağlamak için hassas konumlandırma pimi delikleri ile donatılmıştır.

     -- Esnek Ayarlanabilir Strok ve Çok İstasyonlu Adaptasyon: Uç başına standart 5 mm ince ayar (toplam düzeltme aralığı 10 mm). İsteğe bağlı X11 spesifikasyonu, çok istasyonlu otomatik prosesler için hassas strok kalibrasyonu gereksinimlerini karşılayan 15 mm'lik uzatılmış strok ayarı sağlar.

     -- Az Bakımla Yağsız ve Uzun Hizmet Ömrü: 5 milyonun üzerinde çevrim ömrüne sahip, düşük sürtünmeli sızdırmazlık ve yağsız çalışma tasarımını benimser. Minimum günlük bakım gereksinimi olan hem temiz endüstriyel ortamlara hem de geleneksel otomatik üretim hatlarına uygulanabilir.

Montaj Yöntemleri ve Tipik Uygulama Senaryoları

   1. İkili Montaj Yöntemleri

     -- Üstten Montaj: Üst yük düzenine sahip üstten geçişli deliklerle sabitlenir. Yüksek hassasiyetli konumlandırma ve stabil yük taşıma için konumlandırma pimleriyle uyumludur.

     -- Alttan Montaj: Doğrudan ekipman yüzeyine montaj için alttan vidalı deliklerle sabitlenir. Sağlam montaj özelliğine sahiptir ve ters montaj uygulamaları için idealdir.

   2.Tipik Endüstriyel Uygulamalar

     -- 3C Elektronik Endüstrisi: Ekran laminasyonu, modül kullanımı, PCB kartı aktarımı, algılama istasyonu anahtarlaması ve hassas elektronik bileşen konumlandırma.

     -- Hassas Montaj Otomasyonu: Küçük parça presleme, terminal montajı, vida kilitleme tertibatının sürülmesi ve hafif takımların döngüsel çalışması.

     -- Paketleme Makineleri: Malzeme itme, kesici takım sürme, etiket laminasyon ve kısa mesafeli malzeme taşıma.

     -- Genel Otomasyon Ekipmanları: Ekipman kapısı gövdesinin kaydırılması, üretim hattı istasyonunun değiştirilmesi ve orta yükte yüksek frekanslı döngüsel doğrusal sürüş.

MXF ve MXH ve MXS | Düşük Profilli ve Kompakt Kayar Tabla Karşılaştırması

Üç Adımlı Hızlı Seçim Kılavuzu

   1. Yüke Göre Delik Boyutu Seçimi: Delik çapını iş parçası ağırlığına göre eşleştirin: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Uzun süreli istikrarlı çalışmayı sağlamak için en az %50 yük marjı ayırın.

   2. Strok Onayı: Standart strok aralığı 10mm'den 100mm'ye kadardır. Uzun strok senaryoları (≥50mm) için MXF serisini tercih edin; Kısa stroklu ve yüksek frekanslı döngülü çalışma koşulları için MXH serisini seçin.

   3. Yapılandırma Eşleştirme:
     --  Pozisyon Algılama: Doğru çift yönlü strok konumu izleme için ikili M9B manyetik anahtarlarla donatın.

     -- Strok İnce Ayarı: Düzenli kullanım için standart -X10'u (5 mm kırpma) seçin; Çok vuruşlu hassas kalibrasyon için -X11'i (15 mm uzatılmış kırpma) seçin.

     --  Tamponlama Optimizasyonu: Geleneksel işlemler için standart poliüretan tamponları benimseyin; Yüksek frekanslı darbe ve gürültü azaltma senaryoları için hidrolik tamponlara yükseltme yapın.

Bir Cümle Özeti

     SOLH MXF serisi ultra ince, yüksek sertlikte pnömatik kayar tabla, MXS'den %40 daha düşük gövde yüksekliğine, çapraz makaralı yüksek sertlikte kılavuza, çift taraflı montaja ve uzun stroklu orta yük stabilitesine sahiptir ve yüksekliği sınırlı kompakt otomasyon ve orta hassasiyette yüksek frekans kullanımı için yüksek maliyet-performans temel çözümü olarak hizmet eder.
