CY1 Serisi Manyetik Kaplin Milsiz Silindir | Klasik Ekonomik Taban Modeli

Marka: Richge Technology'den SOLH

CY1S
CY1L

Ürüne Genel Bakış

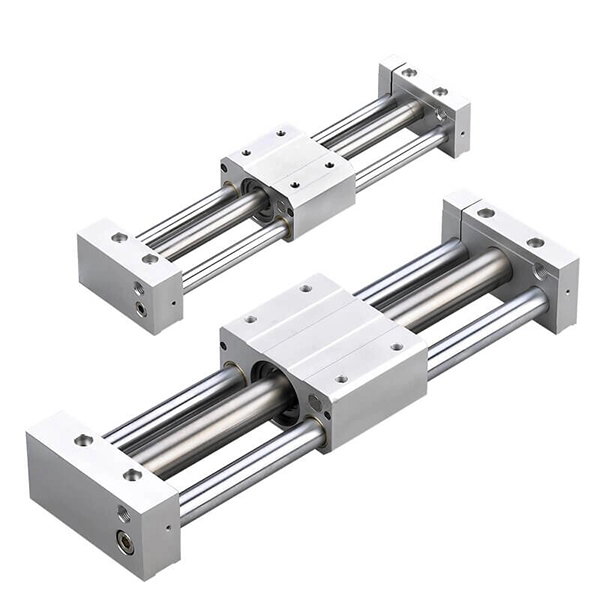

     SOLH CY1 serisi, yükseltilmiş CY3 serisinin temel öncüsü olarak hizmet veren, klasik ve ekonomik bir manyetik kaplin çubuksuz silindirdir. İç piston ve dış kayar tablanın güçlü manyetik kuvvetle aynı anda hareket ettiği temassız manyetik senkron sürüş yapısını benimser. Tamamen kapalı sıfır sızıntılı çalışmaya, kompakt yapıya ve uygun maliyetli performansa sahip olan bu ürün, hafif ila orta yük ve orta-uzun stroklu doğrusal sürüş uygulamalarına özeldir. φ6 ile φ63 mm arası delik aralığı, 1000 mm'ye kadar standart strok ve 1500 mm'ye kadar maksimum uzatılmış strok ile bu seri, çoklu senaryo taleplerini karşılamak için çeşitlendirilmiş kılavuz modellerini kapsar ve bu da onu genel otomatik üretim hatları için tercih edilen bütçe dostu, temiz dereceli milsiz aktüatör haline getirir.

Çekirdek Konumlandırma ve Yapısal Özellikler

• Manyetik Kaplin Tahrik ve Temiz Sıfır Sızıntı Performansı: Piston ve kayar tabla üzerindeki yerleşik yüksek mukavemetli kalıcı mıknatıslar, mekanik olmayan senkron iletimi gerçekleştirir. Tamamen kapalı silindir gövdesi hava sızıntısını ve toz emisyonunu ortadan kaldırarak elektronik, tıbbi ekipman ve gıda işleme endüstrilerindeki sıkı temiz çalışma ortamlarına tamamen uyum sağlar.

• Klasik Taban Yapısı ve Yüksek Maliyet Performansı: Daha az bileşenle minimalist bir mekanik yapıyı benimseyen CY1 serisi, üretim maliyetlerini etkili bir şekilde azaltır ve yükseltilmiş CY3 serisine göre daha yüksek maliyet rekabetçiliği sunar. Temel CY1B modelinin entegre montaj yüzeyi yoktur ve kurulum için çift uçlu destek braketleri gerektirir. Temel aşınmaya dayanıklı halka ve toza dayanıklı halka konfigürasyonuyla donatılan bu cihaz, minimum 0,18 MPa çalışma basıncına sahiptir ve biraz daha kısa hizmet ömrüne sahiptir ancak geleneksel standart çalışma koşullarına tamamen uygundur.

• Tam Kapsama için Çeşitlendirilmiş Türev Modeller: Tam ürün yelpazesi, farklı hassasiyet ve yük taleplerini karşılamak için birden fazla kılavuz tipini kapsar:

• CY1B: Kılavuz yapısı ve montaj yüzeyi olmayan, harici kılavuz rayları ve çift uçlu braketler gerektiren temel tip.

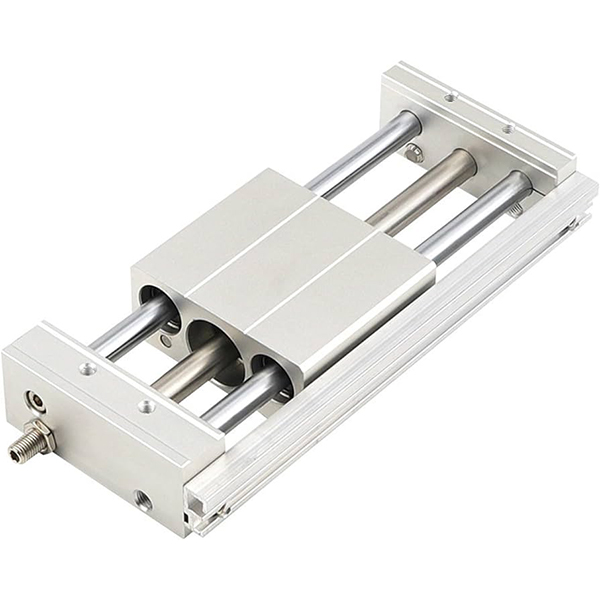

• CY1S: Dahili kayar yataklı kayar kılavuz tipi, harici kılavuzlara ihtiyaç duymadan hafif yükte çalışmayı destekler.

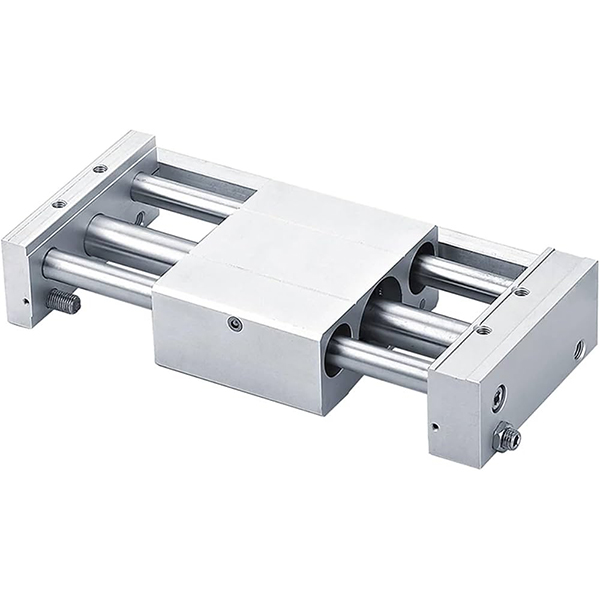

• CY1L: Sabit yüksek frekanslı hareket için son derece yumuşak kaymalı ve gelişmiş yük kapasiteli bilyalı kılavuz tipi.

• CY1H: Hassas aktarım senaryoları için mükemmel tekrar konumlandırma doğruluğuna sahip yüksek hassasiyetli kılavuz tipi.

• CY1F: Toplam yüksekliği %29 azaltılmış, düşük profilli ince tip, ultra kompakt ekipman kurulum alanları için mükemmel şekilde uygundur.


• Standart Tampon ve İsteğe Bağlı Yüksek Hızlı Yapılandırma: Standart çift uçlu kauçuk tamponlar çalışma etkisini etkili bir şekilde emer ve çalışma gürültüsünü azaltır. İsteğe bağlı harici hidrolik tamponlar, orta-yüksek hızlı döngüsel çalışma koşulları için maksimum 500 mm/sn hızda kararlı çalışmayı destekler.

• Manyetik Anahtarların Geniş Uyumluluğu: Silindir gövdesindeki ayrılmış evrensel anahtar olukları, D-M9 serisi ve D-A9 serisi manyetik anahtarlarla uyumludur ve isteğe bağlı konum kurulumuna ve esnek strok sinyali geri bildirimine olanak tanır.

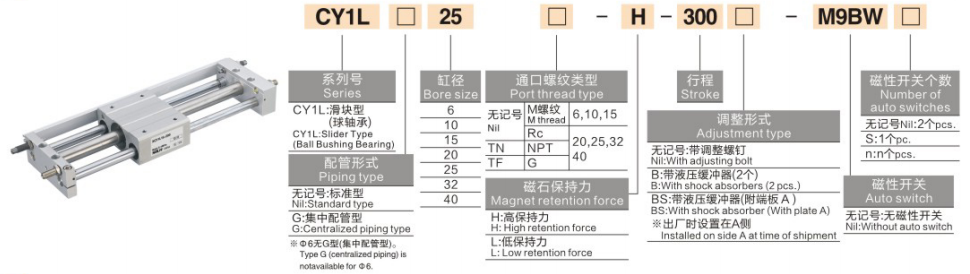

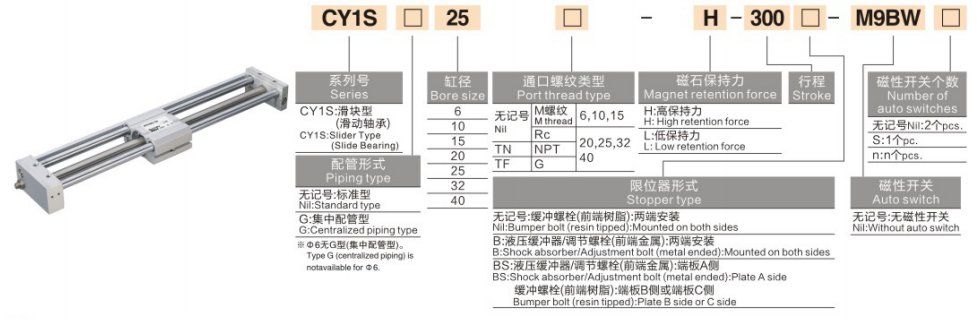

Model Kodlama Kuralını Tamamlayın

Model Örnekleri: CY1B20-500 | CY1S40-800-M9PL

Standart Sipariş Referans Örnekleri

• CY1B20-500: 20 mm çap, 500 mm strok, manyetik anahtarsız temel tip

• CY1S40-800-M9PL: 40 mm çap, 800 mm strok, manyetik konum anahtarlı kayar kılavuz tipi

Temel Teknik Özellikler (20°C Standart Durum)

1. Temel Genel Özellikler

• Çalışma Modu: Çift etkili manyetik kaplin temassız senkron iletim

• Çalışma Sıvısı: Basınçlı hava (yağsız çalışma standardı)

• Ortam Sıcaklığı: 5~60°C (donma çalışma ortamı yok)

• Çalışma Basıncı Aralığı: 0,18~0,7MPa; Kanıt Basıncı: 1.05MPa

• Standart Çalışma Hızı: 50~500 mm/sn

• Tampon Modu: Standart çift uçlu kauçuk tampon; Yüksek hızlı senaryolar için isteğe bağlı harici hidrolik tampon

• Manyetik Tutma Kuvveti: 49~2450N (delik boyutuna göre giderek artar)

2. Temel Performans Parametre Tablosu (@0,5MPa)

Çekirdek Yapılandırma ve Seçim Yönergeleri

1. Yük ve İtkiye Göre Delik Boyutu Seçimi

• φ6~φ15 (Mikro Hafif Hizmet): Minyatür elektronik hassas ekipmanlarda kısa stroklu hassas bileşen aktarımına ayrılmış, ≤2,5 kg'lık yükler için uygundur.

• φ20~φ32 (Genel Hafif Hizmet): 4~10kg hafif yükle uyumludur, genel otomatik üretim hatlarında geleneksel uzun stroklu itme ve çekme işlemleri (≤1000mm) için idealdir.

• φ40~φ63 (Orta Hizmet): Paketleme ve lojistik otomasyon ekipmanlarındaki uzun stroklu taşıma ve yüksek frekanslı döngüsel çalışma koşullarına mükemmel şekilde uyarlanmış, 16~40 kg orta yük senaryoları için geçerlidir.

2. Model ve Yönlendirme Sistemi Seçimi

• CY1B Temel Tip: Yerleşik kılavuz yapısı olmayan en uygun maliyetli model. Bütçeye duyarlı projelere ve ayrılmış kılavuz yapılarına sahip ekipmanlara uygun, harici doğrusal kılavuz raylar zorunludur.

• CY1S Slayt Kılavuz Tipi: Yerleşik kayar yatak kılavuzuyla donatılmıştır, hafif yükler (≤10kg) için harici yardımcı kılavuz gerektirmez, basit kurulum ve geniş evrensellik sunar.

• CY1L Rulman Kılavuz Tipi: Yüksek hızlı ve yüksek frekanslı döngüsel çalışma koşulları için özel olarak tasarlanmış, ultra düşük kayma direncine ve uzatılmış hizmet ömrüne sahip yüksek hassasiyetli bilyalı rulman yapısını benimser.

• CY1H Yüksek Hassasiyetli Tip: Hassas doğrusal kılavuz mekanizmasıyla yapılandırılmıştır, ±0,02 mm'ye kadar tekrarlı konumlandırma doğruluğu sağlar, yüksek hassasiyetli konumlandırma ve mikro mesafeli aktarım senaryoları için uygundur.

• CY1F Düşük Profilli Tip: Kompakt otomatik ekipmanlar için sınırlı dikey kurulum alanı sorununu çözen toplam yüksekliği %29 azaltılmış optimize edilmiş ince yapı.

3. Ortam ve İşlevsel Yapılandırma Seçimi

• Temiz Çevre Uyarlaması: Sıfır sızıntı ve tozsuz temassız manyetik iletim tasarımı, hijyenik üretim standartlarını karşılar; Uzun süreli temiz oda işletimi için CY1S ve CY1L modelleri tercih edilmektedir.

• Yüksek Hızlı Çalışma Koşulu Yükseltmesi: Son darbeyi ortadan kaldırmak için harici hidrolik tamponlarla donatın ve 500 mm/s'ye kadar sürekli çalışma hızını istikrarlı bir şekilde destekleyin.

• Hassas Konum Geri Bildirimi: Çok noktalı strok konumlandırmayı ve gerçek zamanlı sinyal çıkışını gerçekleştirmek için D-M9 serisi veya D-A9 serisi manyetik anahtarlarla eşleştirin.

Tipik Endüstriyel Uygulama Senaryoları

• Temiz Oda Malzeme Transferi: Sıfır kirlilikli manyetik bağlantı yapısı, yarı iletken ve LCD tozsuz atölyelerde uzun mesafeli malzeme taşıma için yaygın olarak kullanılır ve temiz çalışma ortamlarının ikincil kirlenmesini önler.

• Paketleme Hattı İş Parçası Yer Değiştirmesi: Yüksek maliyetli performans tasarımı, düşük arıza oranı ve basit günlük bakım ile gıda ve ilaç paketleme ekipmanlarındaki hafif ve orta iş parçalarının uzun stroklu itme ve çekme işlemlerine uyum sağlar.

• Otomatik Ekipman Kapı Kontrolü: Milsiz kompakt yapı, ekipman koruyucu kapılarının ve toz kalkanlarının uzun stroklu açılıp kapanması için uygun, harici kurulum alanından tasarruf sağlar.

• Uzun Vuruşlu Montaj Hattı Konumlandırması: Üretim hatlarının sürekli döngüsel konumlandırma taleplerini karşılayan, 1~1,5 m ultra uzun strok dahilinde istikrarlı hassas konumlandırma elde etmek için eşleşen kılavuz modüllerle işbirliği yapar.

• Ekonomik Alternatif Çözüm: Bütçe sınırlı otomasyon projelerinde, temel uzun stroklu doğrusal sürüş gereksinimlerini tam olarak karşılayan, yüksek fiyatlı CY3 serisi için ideal bir maliyet düşürme alternatifi.

CY1 ve CY3 Serisi Çekirdek Performans Karşılaştırması

Üç Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Onayı: Güvenlik faktörü ≥2 olan yük ağırlığına göre gerekli itme kuvvetini hesaplayın. Önerilen kurallar: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Model Tipi Onayı: Ultra düşük bütçe için CY1B'yi seçin; Hafif yüklü, kılavuzsuz kurulum için CY1S; Yüksek hızlı, yüksek frekanslı çalışma için CY1L; Yüksek hassasiyetli konumlandırma talepleri için CY1H.

3. Strok Spesifikasyonu Onayı: Geleneksel kullanım için standart 50~1000 mm stroku seçin; orta-uzun mesafe sürüş talepleri için 1500 mm'ye kadar isteğe bağlı uzatılmış strok.

Bir Cümle Özeti

     SOLH CY1 serisi klasik manyetik kaplin çubuksuz silindir, hafif-orta yüklü genel otomasyon ve temiz oda ekipmanı için bütçe dostu temel uzun stroklu doğrusal sürüş çözümü olarak hizmet veren, çeşitlendirilmiş kılavuz modellerine sahip, ekonomik, sıfır sızıntılı temiz bir aktüatördür.
