MGJ Serisi Ultra Kompakt Mini Kılavuz Çubuklu Silindir | Yüksek Hassasiyetli Dönme Önleyici Tip

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH MGJ serisi, mikro otomasyon senaryoları için özel olarak tasarlanmış ultra küçük, yüksek hassasiyetli ve hafif bir kılavuz çubuk silindiridir. Ultra kompakt minyatür yapıya, ±0,1° hassas dönme önleme performansına, çift yönlü montaja ve tek taraflı merkezi boru ve kablolama tasarımına sahip olan bu seri, 5 mm'den 20 mm'ye kadar ultra kısa stroklu yalnızca φ6 ve φ10 delik boyutlarını kapsar. Elektronik ekipmanlarda, tıbbi cihazlarda ve hassas makinelerde mikro yük, sınırlı alan ve yüksek hassasiyetli konumlandırma uygulamaları için mükemmel şekilde tasarlanmış olup minyatür otomatik sistemler için temel yürütme bileşeni olarak hizmet vermektedir.

Çekirdek Konumlandırma ve Yapısal Özellikler

1.Aşırı Minyatürleştirme ve Ultra Kompakt Boyut

• Ultra Küçük Spesifikasyon Kapsamı: φ6mm ve φ10mm ultra küçük delik boyutlarında, 5/10/15mm (φ6) ve 5/10/15/20mm (φ10) eşleştirilmiş kısa stroklarla mevcuttur ve özellikle mikro stroklu sürüş talepleri için tasarlanmıştır.

• İnce ve İnce Gövde Boyutu: MGJ6 ultra kompakt model, minimum kurulum alanı kaplayan ve son derece entegre kompakt ekipman düzenine uyum sağlayan, 23+strok (uzunluk) × 29 mm (genişlik) × 14,5 mm (yükseklik) boyutunda ultra ince ve dar bir gövde boyutuna sahiptir.

2.Yüksek Hassasiyetli Dönmeyi Önleme Performansı

• Yerleşik çift kılavuz çubuklar ve entegre kılavuz çerçeve yapısıyla donatılmış MGJ serisi, mükemmel sapma önleme özelliğine sahiptir. Ultra düşük dönme toleransı ulaşır±0,1°Mikro parça bağlama, montaj ve ince ayar sırasında konum sapmasını etkili bir şekilde önler ve tutarlı, yüksek hassasiyetli konumlandırma doğruluğu sağlar.

3.Esnek Montaj ve MerkezileştirilmişBoru Tasarımı

• Çift Yönlü Montaj Desteği: Hem alt hem de arka yüzeyler sabit kurulum için ayrılmış olup, güçlü sahne uyarlanabilirliği ile dar ve sınırlı alanlarda çok açılı düzeni destekler.

• Tek Taraflı Merkezi Borulama ve Kablolama: Hava boruları ve manyetik anahtar hatları tek bir tarafta eşit şekilde düzenlenmiş olup, yoğun çok silindirli düzenleme sırasında düzgün ve standart kablolama sağlar, yerinde kurulumu ve daha sonraki bakımı basitleştirir.

• Ultra Kısa Strok için Çift Anahtar Kurulumu: 5 mm'lik minimum strok bile iki manyetik anahtarla donatılabilir ve böylece her iki strok ucunun ölü açı olmadan kapsamlı konum algılaması sağlanır.

4.Hafif ve Dayanıklı Döngüsel Çalışma

• Ultra Hafif Gövde Ağırlığı: Son derece düşük toplam ağırlık — MGJ6-5 yalnızca 27,3 g'dır ve maksimum özellikli MGJ10-20 yalnızca 63,2 g'dır; bu da ekipman yükünü büyük ölçüde azaltır ve hafif mikro otomatik mekanizmalar için uygundur.

• Bakım Gerektirmeyen ve Kararlı Çalışma: Çift uçlu kauçuk tamponlarla yağsız yağlama tasarımını benimseyen bu ürün, düşük gürültü, istikrarlı çalışma ve uzun servis ömrü özelliklerine sahip, uzun vadeli yüksek frekanslı hafif yüklü döngüsel hareketi destekler.

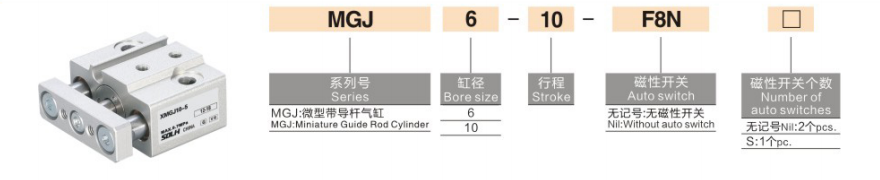

Model Kodlama Kuralını Tamamlayın

Model Örnekleri: MGJ6-10-F8N | MGJ10-15S

Standart Sipariş Referans Örnekleri

• MGJ6-5: φ6 delik, 5 mm strok, manyetik anahtarsız standart tip

• MGJ10-15-2S: φ10 delik, 15 mm strok, çift uç konum tespiti için 2 manyetik anahtarla donatılmıştır

• MGJ6-10-F8N: φ6 delik, 10 mm strok, D-F8N manyetik anahtarla uyumlu

Temel Teknik Özellikler (20°C, 0,5MPa Standart Koşul)

1. Temel Genel Özellikler

• Çalışma Modu: Çift etkili ileri geri hareket

• Çalışma Basıncı Aralığı: 0,15~0,7MPa; Kanıt Basıncı: 1.05MPa

• Ortam Sıcaklığı: -10°C~60°C (buzsuz çalışma ortamı)

• Piston Çalışma Hızı: 50~500 mm/sn

• Tampon Modu: Dengeli darbe emilimi için çift uçlu kauçuk tampon

• Yağlama Modu: Yağsız, bakım gerektirmeyen çalışma

2.Teorik Çıkış İtişi (@0,5MPa)

3.Ürün Ağırlığı Spesifikasyonu (g)

Tipik Endüstriyel Uygulama Senaryoları

• Elektronik Hassas Ekipmanlar: Cep telefonu ve kamera bileşenlerinin mikro kelepçelenmesi, küçük PCB kartının itilmesi, terminal kıvırma konumlandırması ve mikro modülün hassas montajı.

• Tıbbi Aletler: Minyatür valf değiştirme, numune alma iğnesinin kaldırılması ve indirilmesi ve minimal invaziv tıbbi ekipmanın hassas şekilde çalıştırılması, tıbbi düzeyde temiz ve istikrarlı çalışma gereksinimlerini karşılar.

• Hassas Makineler ve Optikler: Mikro parça montajı konumlandırma, optik lens ince ayarı, algılama probu mikro yer değiştirme kalibrasyonu ve yüksek hassasiyetli mikro ayar mekanizmaları.

• Yarı İletken Endüstrisi: Tozsuz, temiz yarı iletken atölyelerinde küçük plakaların mikro çevirisi, minyatür aparat kaldırma ve konumlandırma ve hafif yük yürütme eylemi.

MGJ Serisi ve MGP Serisi Çekirdek Karşılaştırması (Mini ve Standart)

Hızlı Seçim Kılavuzu

1. Delik Boyutu Seçimi: Çalışma yükü ≤10N için φ6mm'yi seçin; ≤30N çalışma yükü için φ10mm'yi seçin, kararlı çalışma için güvenlik faktörü ≥2 ile eşleştirin.

2. Strok Özelliği Seçimi: Gerçek mikro deplasmanlı sürüş gereksinimlerine göre 5/10/15/20 mm ultra kısa stroku seçin.

3. Manyetik Anahtar Yapılandırması: Çift uç konum tespiti için 2S'yi seçin; tek uçlu sinyal geri bildirimi için tek S'yi seçin; anahtarsız temel model için işaret yoktur.

Bir Cümle Özeti

     SOLH MGJ serisi ultra kompakt mini kılavuz çubuklu silindir, mikro boyut, ±0,1° yüksek dönme önleme doğruluğu, hafif, yağsız çalışma ve esnek montaj özelliklerine sahiptir ve alan sınırlı minyatür otomasyon, tıbbi ve elektronik ekipman için en uygun yüksek hassasiyetli mikro pnömatik aktüatördür.
