MGP Serisi İnce Kompakt Kılavuz Çubuk Silindir | Yüksek Sert Dönmeyen Pnömatik Silindir

Marka: Richge Technology'den SOLH

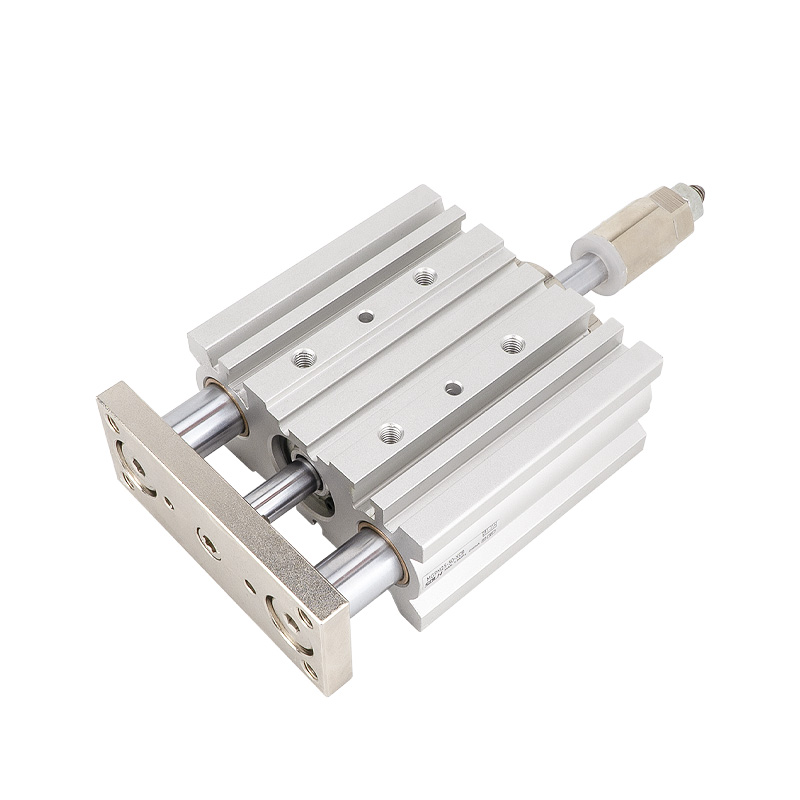

Ürüne Genel Bakış ve Yapısal Özellikler

     SOLH MGP serisi, bir silindir gövdesi, çift kılavuz çubukları ve hassas yatakları birleştiren, yüksek sağlamlıkta, ince tip, çift kılavuz çubuklu bir silindirdir. Yerleşik burulma önleyici performansa ve güçlü yanal yük direncine sahip olduğundan, harici bir yönlendirme mekanizması gerektirmez. Düz ultra ince gövdesi ve hafif tasarımıyla (geleneksel silindirlerle karşılaştırıldığında ağırlık %17~%24 oranında azaltılmıştır), presleme, konumlandırma, kaldırma ve iş parçası aktarma senaryoları için kompakt otomasyon düzenlerine mükemmel şekilde uyar. Üç değiştirilebilir rulman tipi, ağır hizmet tipi, yüksek hızlı ve ultra hassas çalışma koşullarını kapsayarak tam sahneli evrensel doğrusal sürüş çözümlerini gerçekleştirir.

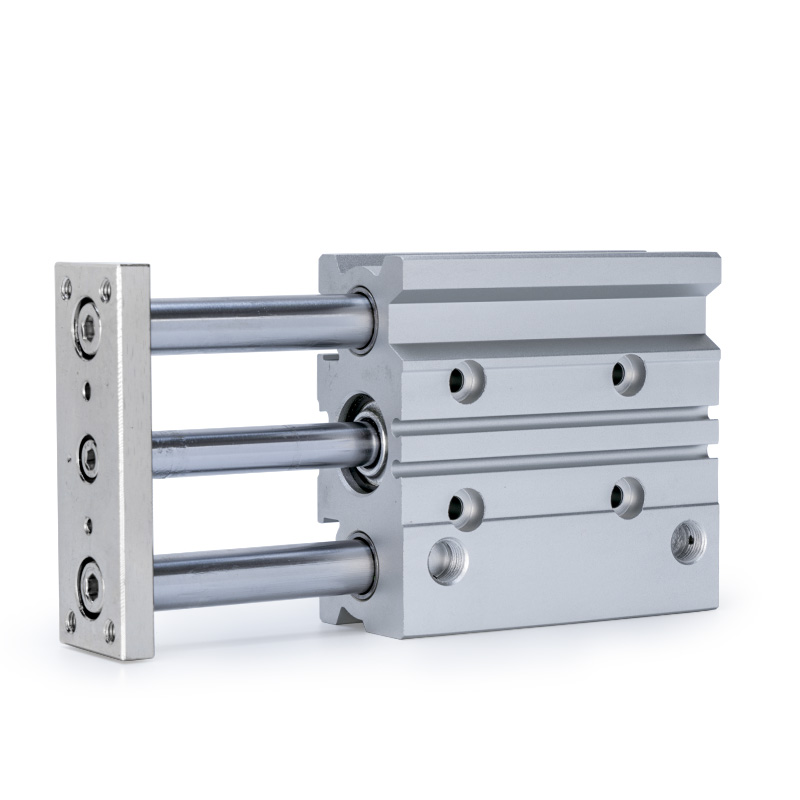

Temel Yapısal Avantajlar

• Koaksiyel Çift Kılavuzlu Çubuk Tasarımı: Piston ve çift kılavuz çubuklar, senkronize çalışmayı sağlamak, hareket sırasında sapmayı ve burulmayı etkili bir şekilde ortadan kaldırmak ve genel sağlamlık ve stabiliteyi büyük ölçüde artırmak için entegre koaksiyel düzeni benimser.

• İsteğe Bağlı Çok Türlü Arabelleğe Alma: Geleneksel kararlı çalışma için standart çift uçlu kauçuk tamponlar; Yüksek hızlı ve ağır yüklü döngüsel hareket sırasında sert darbeyi ortadan kaldırmak için isteğe bağlı hava yastıklı tampon (AZ tipi, ≥20mm delik için mevcuttur).

• Ultra İnce Hafif Gövde: Optimize edilmiş düz ince yapı, kurulum alanından tasarruf sağlar ve genel ekipman ağırlığını azaltır; son derece entegre kompakt otomatik ekipman tasarımına uygundur.

• Dahili Manyetik Oluk: Ekstra braketlere ihtiyaç duymadan doğrudan manyetik anahtar kurulumu için ayrılmış kılavuz çubuk oluğu, basit ve düzenli konum sinyali geri besleme yapılandırmasına olanak tanır.

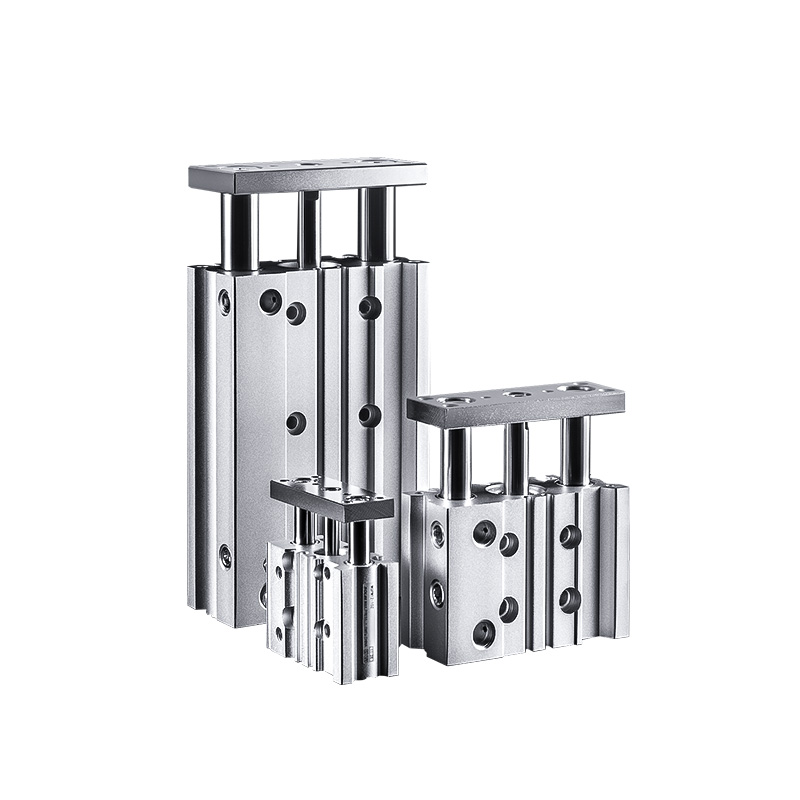

Üç Çekirdekli Alt Seri (Rulman Sınıflandırması ve Anahtar Seçimi Esası)

     MGP serisi, hızlı model seçiminin temel temelini oluşturan, düşük sürtünmeli, yüksek hızlı, aşınmaya dayanıklı, ağır hizmet ve sıfır boşluklu ultra hassas senaryoları kapsayan, iç yatak yapılarına dayalı üç alt modele bölünmüştür.

Model Adlandırma Kurallarını Tamamlayın

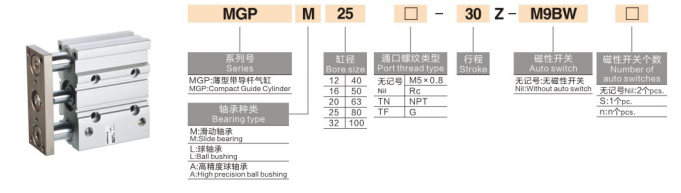

Model Örneği: MGPM20-50Z-M9B

1.Kod Segmenti Tanımı

• Seri Kodu: MGP + rulman son eki (M/L/A), farklı rulman konfigürasyonlarına sahip ince tip çift kılavuz çubuklu silindiri temsil eder

• Delik Boyutu: 12/16/20/25/32/40/50/63/80/100 (mm, tam endüstriyel standart özellikler)

• Strok Uzunluğu: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (standart tam strok aralığı)

• Tampon ve Manyetik Halka Yapılandırması

￮ Z: Standart tip, çift uçlu kauçuk tampon + dahili manyetik halka, manyetik anahtar kurulumuna uyumlu

￮ A'dan Z'ye: Hava yastıklı tampon tipi (yalnızca ≥20mm delik için), yüksek hızlı ve ağır yükte çalışma sırasında darbelere etkili bir şekilde direnç gösterir

￮ Son ek yok: Manyetik halka olmadan manyetik anahtar takılamaz

• Manyetik Anahtar: İsteğe bağlı M9B, A93, D-M9N ve diğer modeller, montaj braketleri olmadan doğrudan kılavuz çubuk oluklarına monte edilir

2. Tipik Sipariş Örnekleri

• MGBM20-50Z: 20mm çap, 50mm strok, kaymalı yatak, manyetik halkalı standart kauçuk tampon

• MGPL25-100Z-A93: 25 mm çap, 100 mm strok, bilyalı yüksek hızlı tip, A93 manyetik anahtarlı

• MGPA32-75AZ: 32 mm çap, 75 mm strok, yüksek hassasiyetli yatak, yüksek hassasiyetli darbe önleyici çalışma için hava yastıklı tampon

Genel Temel Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, nominal çalışma basıncı)

• Çalışma Modu: Çift etkili ileri geri hareket

• Çalışma Basıncı Aralığı: 0,12~1,0MPa; Minimum başlangıç ​​basıncı: 0,1MPa

• Kanıt Basıncı: 1.5MPa

• Ortam Sıcaklığı: -10°C~60°C (buzsuz ortam gereklidir)

• Çalışma Hızı: 50~500 mm/s (MGPL maksimum 500 mm/s; MGPM/MGPA maksimum 400 mm/s)

• Tampon Modu: Standart çift uçlu kauçuk tampon; 20~100mm delik için isteğe bağlı hava yastığı tamponu

• Dönmeme Doğruluğu: MGPM ±0,05~0,07 mm; MGPL ±0,03~0,05 mm; MGPA ±0,01 mm

Bağlantı Noktası Boyutu Belirtimi

• Çap 12/16mm: M5×0,8

• Çap 20/25/32mm: PT1/8

• Çap 40/50mm: PT1/4

• Delik 63/80/100mm: PT3/8

Teorik İtme ve Gerilim Verileri (@0,5MPa, Birim: N)

Tek Cümle Hızlı Seçim Yönergeleri

1. Rulman Model Seçimi: Ağır yük, aşınmaya dayanıklı ve tozlu ortamlar için MGPM'yi seçin; yüksek hız, düşük sürtünme ve sık bisiklet sürme için MGPL'yi seçin; Ultra hassas konumlandırma ve yüksek tekrarlı doğruluk talepleri için MGPA'yı seçin.

2. Manyetik Halka Yapılandırması: Konum algılama ve sinyal geri bildirimi gerektiren ekipman için Z sonekini seçin; Anahtar işlevi gerekmiyorsa Z olmayan temel türü seçin.

3. Tampon Modu Seçimi: Yüksek hızlı, uzun stroklu ve büyük darbeli çalışma koşulları için A'dan Z'ye hava yastıklı tamponu benimseyin; standart kauçuk tampon, geleneksel genel senaryolar için geçerlidir.

4. Çap ve Strok Eşleştirme: Gerçek yük ve itme gereksinimlerine göre uygun delik boyutunu seçin; Çoğu endüstriyel otomasyon talebini karşılamak için standart strok aralığı 5~300 mm'dir.

Tipik Uygulama Senaryoları

• Elektronik Otomasyon: PCB kartı konumlandırma, bileşen presleme, mikro modül kaldırma ve elektronik parçaların hassas montajı.

• Hassas Tespit Ekipmanları: Algılama probu kaldırma, iş parçası konumlandırma ve sıkıştırma, yüksek hassasiyette yerleştirme ve kalibrasyon.

• Paketleme ve Lojistik Makineleri: İş parçasının kısa mesafeli aktarımı, malzeme kaldırma ve konumlandırma, istikrarlı ileri geri besleme hareketi.

• Genel Endüstriyel Otomasyon: Kompakt ekipman sınırlama konumlandırma, damgalama yardımcı presleme, tozlu atölyelerde düşük hızlı, ağır hizmet döngüsel çalışma.

Bir Cümle Özeti

     SOLH MGP serisi ince kompakt kılavuz çubuklu silindir, endüstriyel otomasyon için en çok yönlü evrensel çift kılavuzlu doğrusal tahrik silindiri olarak hizmet veren, yüksek sağlamlık, güçlü yanal yük direnci ve yerden tasarruf sağlayan tasarıma sahip, ağır hizmet, yüksek hız ve ultra hassas senaryoları kapsayacak şekilde üç yatak konfigürasyonunu entegre eder.
