CY3 Serisi Manyetik Kaplin Milsiz Silindir | CY3B Temel / CY3R Doğrudan Montaj Tipi

CY3 Serisi Manyetik Kaplin Milsiz Silindir | CY3B Temel / CY3R Doğrudan Montaj Tipi

Marka: Richge Technology'den SOLH

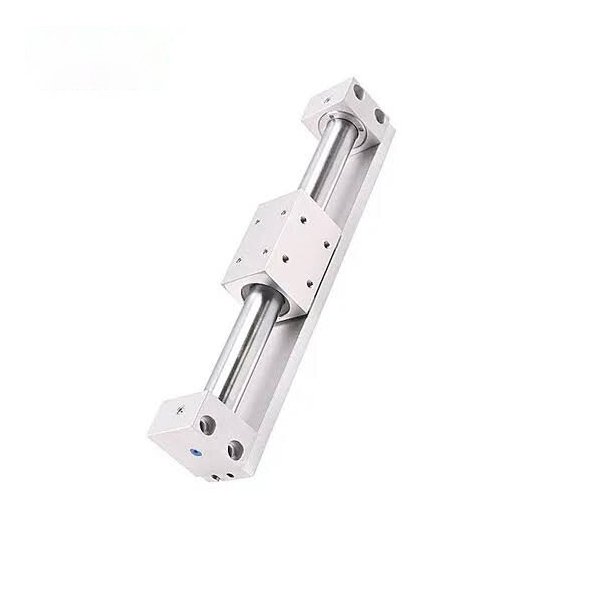

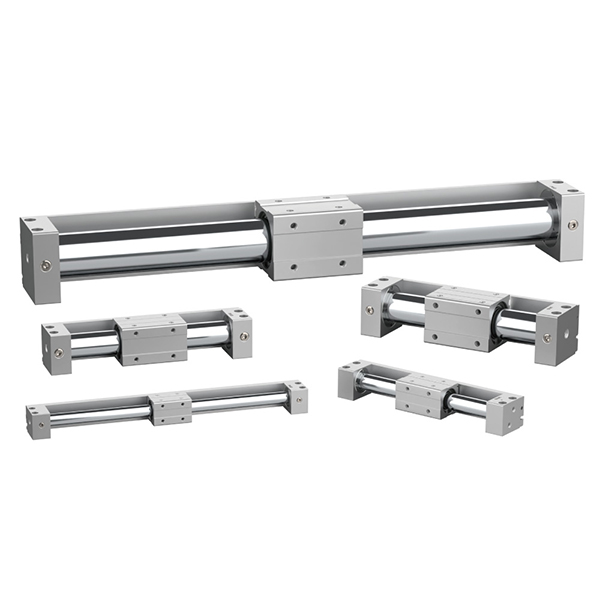

CY3R

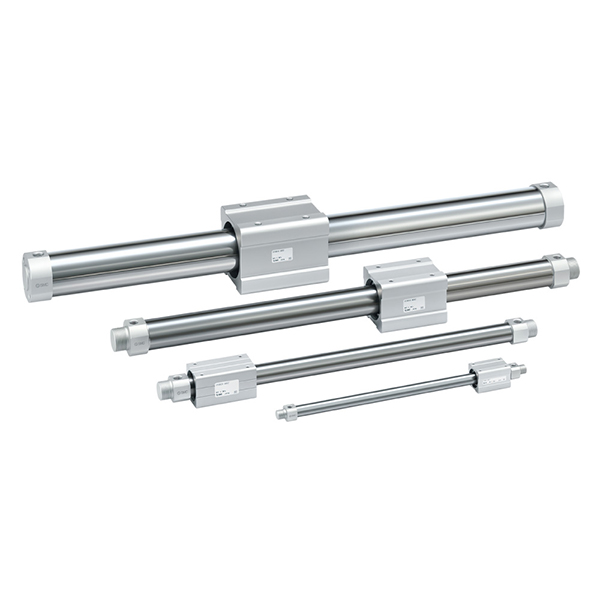

CY3B

Ürüne Genel Bakış

     SOLH CY3 serisi, klasik SMC CY1 serisini temel alan yükseltilmiş bir manyetik kaplin çubuksuz silindirdir ve iki ana modele ayrılmıştır: montaj yüzeyi olmayan CY3B temel tip ve CY3R doğrudan montaj tipi. Tamamen kapalı bir manyetik temassız iletim yapısını benimser ve güçlü manyetik bağlantı yoluyla iç pistonun ve dış kayar tablanın senkronize hareketini gerçekleştirir. Sıfır sızıntı, tozsuz ve kirlilik içermeyen çalışma, ultra uzun strok ve kompakt kurulum özellikleriyle, temiz dereceli, hafif ila orta yükte, uzun mesafeli doğrusal sürüş senaryolarına yaygın olarak uygulanabilir. φ6 ile φ63 mm arası delik aralığı ve maksimum 5000 mm strok ile geleneksel rot kolu silindirlerine kıyasla kurulum alanından %50 tasarruf sağlar ve yüksek standartlı otomatik üretim hatları için tercih edilen temiz uzun stroklu sürüş çözümü olarak hizmet eder.

Çekirdek Konumlandırma ve Yapısal Özellikler

• Manyetik Kaplin İletimi ve Sıfır Sızıntı Temiz Çalışma: Piston ve kayar tabla, tamamen kapalı silindir namlusu tasarımıyla manyetik senkron sürüşü benimser. Hiçbir piston kolu dışarı doğru uzanmaz ve tam hava sızdırmazlığı, sıfır sızıntı ve sıfır toz kirliliği sağlar. Gıda işleme, tıbbi ekipman ve yarı iletken elektronikler gibi zorlu üretim ortamlarına mükemmel şekilde uyum sağlar.

• Geliştirilmiş Dayanıklılığa Sahip CY1 Yükseltilmiş Versiyon: Geleneksel CY1 serisiyle karşılaştırıldığında aşınmaya dayanıklı halka uzunluğu %70 artırılarak taşıma kapasitesi ve kayma stabilitesi etkili bir şekilde artırılır. Toz geçirmez halkanın yerleşik yağlama tutucusu, kalıcı bir koruyucu yağlama filmi oluşturarak minimum çalışma basıncını 0,12 MPa'ya düşürür ve servis ömrünü büyük ölçüde uzatır. φ6 spesifikasyonu haricinde diğer tüm modeller, doğrudan değiştirme ve yükseltme için CY1 ile aynı montaj boyutlarını korur.

• CY3B Temel Tip Minimalist Yapı: Pürüzsüz silindir kovanının ayrılmış bir montaj yüzeyi yoktur ve sabitleme için iki uçlu destek braketleri gerektirir. Kayar tabla yerleşik kılavuz yapıyla donatılmadığından, eksantrik yükü ve manyetik dekuplaj arızasını önlemek için harici doğrusal kılavuzlar veya kılavuz çubuklar zorunludur.

• Standart Kauçuk Tampon ve Yüksek Hızlı İsteğe Bağlı Özellikler: Yerleşik çift uçlu kauçuk tamponlar, çalışma etkisini emer ve istikrarlı geleneksel döngüsel çalışma için çalışma gürültüsünü azaltır. İsteğe bağlı X160 yüksek hız özelliği, yüksek frekanslı hızlı hareket eden çalışma koşullarına uyum sağlamak için maksimum 1500 mm/sn çalışma hızını destekler.

• Kullanışlı Manyetik Anahtar Kurulumu: Silindir gövdesinin her iki tarafındaki önceden ayrılmış anahtar olukları, D-M9 serisi manyetik anahtarlarla uyumludur ve strok konumlandırma için esnek ve doğru gerçek zamanlı konum geri bildirimi sağlar.

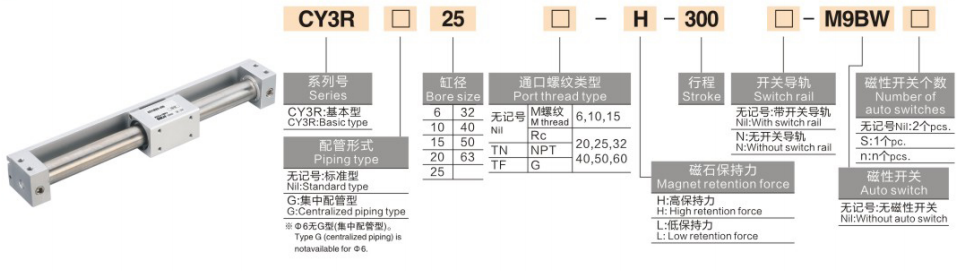

Model Kodlama Kuralını Tamamlayın

1.Model Örnekleri: CY3B20-500 | CY3B40-800-M9PL

2.Standart Sipariş Referans Örnekleri

• CY3B20-500: 20 mm çap, 500 mm strok, manyetik anahtarsız temel tip

• CY3B40-800-M9PL: 40 mm çap, 800 mm strok, manyetik konum anahtarlı temel tip

Temel Teknik Özellikler (20°C Standart Durum)

1 Temel Genel Özellikler

• Çalışma Modu: Çift etkili manyetik kaplin temassız iletim

• Çalışma Sıvısı: Basınçlı hava (yağsız çalışma standardı)

• Ortam Sıcaklığı: 5~60°C (donma ortamı yok)

• Çalışma Basıncı Aralığı: 0.12~0.7MPa; Kanıt Basıncı: 1.0MPa

• Çalışma Hızı: 50~500 mm/sn (standart); maks. 1500 mm/s (isteğe bağlı X160 yüksek hız özelliği)

• Tampon Modu: Standart çift uçlu kauçuk tampon

• Manyetik Tutma Kuvveti: 19,6~2450N (delik boyutuna göre artar)

2 Temel Performans Parametre Tablosu (@0,5MPa)

Çekirdek Yapılandırma ve Seçim Yönergeleri

Yük ve İtkiye Göre 1 Delik Boyutu Seçimi

• φ6~φ15 (Mikro Hafif Hizmet): ≤2,5 kg'lık yükler için uygundur, elektronik ve tıbbi ekipmanlardaki mini bileşenlerin kısa stroklu hassas aktarımına yöneliktir.

• φ20~φ32 (Genel Hafif Hizmet): 4~10kg hafif yükle uyumludur, genel otomatik üretim hatlarında geleneksel uzun stroklu itme ve çekme (≤1000mm) için idealdir.

• φ40~φ63 (Orta Hizmet): 16~40kg orta yük senaryoları için uygundur; gıda ve ambalaj endüstrilerinde ağır, uzun stroklu taşıma ve yüksek frekanslı döngüsel operasyonlar için mükemmeldir.

2 Stroklu ve Kılavuzlama Sistemi Seçimi

• Strok Aralığı: Standart strok 50~1000 mm'yi kapsar; özel uzun mesafeli sürüş talepleri için 5000 mm'ye kadar uzatılmış ultra uzun strok.

• Zorunlu Dış Kılavuz Tasarımı: CY3B temel tipinin yerleşik bir kılavuz yapısı yoktur. Yükü desteklemek ve eksantrik kuvvet sapmasından kaynaklanan manyetik ayrılmayı önlemek için harici doğrusal kaydırma rayları veya kılavuz çubukları donatılmalıdır.

• Standart Sabitleme Yöntemi: Askıya alınmış silindir gövdeli ve sıfır temas sürtünmeli, isteğe bağlı iki uçlu destek braketleri ile sabitlenerek sabit manyetik kaplin çalışması sağlanır.

3 Ortam ve İşlevsel Yapılandırma Seçimi

• Temiz Ortamlara Öncelik: Sıfır sızıntı ve kirlilik içermeyen tasarım, gıda, tıbbi ve elektronik yarı iletken endüstrilerindeki katı tozsuz ve steril çalışma koşullarına uyum sağlar.

• Yüksek Hızlı Çalışma Koşulu Yükseltmesi: Yüksek hızlı darbeyi ortadan kaldırmak ve kararlı çalışmayı sağlamak için harici hidrolik tamponlarla donatılmış isteğe bağlı X160 yüksek hız özelliğini (maks. 1500 mm/s) seçin.

• Hassas Konum Geri Bildirimi: İki noktalı veya çok noktalı doğru strok konumlandırma ve sinyal geri bildirimini gerçekleştirmek için D-M9 serisi manyetik anahtarlarla donatın.

CY3B ve CY3R | Model Farkı Karşılaştırması

Tipik Endüstriyel Uygulama Senaryoları

• Temiz Oda Malzeme Transferi: Sıfır sızıntılı ve tozsuz manyetik kaplin yapısı, elektronik, yarı iletken ve medikal tozsuz atölyelerde temiz ortamları kirletmeden uzun mesafeli malzeme taşıma için idealdir.

• Yiyecek ve İçecek Paketleme Hatları: Kolay temizlenebilen yüzeye sahip, paslanmaya dayanıklı paslanmaz çelik silindir namlusu, hijyenik üretim standartlarına uyum sağlar, gıda işleme ekipmanlarındaki hafif ve orta dereceli iş parçalarının uzun stroklu yer değiştirmesi için uygundur.

• Ekipman Kapısı ve Kapağı Sürme: Çubuk uzatmasız tasarım, harici alan tasarrufu sağlamaz; otomatik ekipman koruyucu kapılarının ve koruyucu kapaklarının kompakt, uzun stroklu açma ve kapama sürüşüne mükemmel şekilde uygulanır.

• Uzun Vuruşlu Hassas Konumlandırma Platformu: 1~2 m uzun mesafeli hassas konumlandırma ve montaj hatlarının döngüsel taşınması için uygun, istikrarlı tekrarlanan konumlandırma doğruluğu elde etmek için harici yüksek hassasiyetli kılavuz raylarla işbirliği yapar.

• Rotlu Silindirler için Yerden Tasarruf Sağlayan Değiştirme: Uzun stroklu (>500 mm) senaryolarda geleneksel rot kolu silindirlerinin yer kaplama sorununu çözer ve kompakt ekipman tasarımı için genel ekipman kurulum alanını %50 azaltır.

Üç Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Onayı: Güvenlik faktörü ≥2 olan yük ağırlığına göre gerekli itme kuvvetini hesaplayın. Önerilen kurallar: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Strok Spesifikasyonu Onayı: Geleneksel talepler için standart 50~1000 mm stroku seçin; 5000 mm'ye kadar ultra uzun strok için genişletilmiş spesifikasyonu seçin.

3. İşlevsel Yapılandırma Eşleştirme: Temiz, kirlilikten arındırılmış çalışma koşulları için öncelik seçimi; hızlı çalışma için X160 yüksek hız spesifikasyonuna + hidrolik tampona yükseltme; gerçek zamanlı konum tespiti için D-M9 serisi manyetik anahtarları ekleyin.

Bir Cümle Özeti

     SOLH CY3 serisi manyetik kaplin çubuksuz silindir, sıfır sızıntı, 5000 mm ultra uzun strok, düşük başlatma basıncı ve çift montaj türlerine sahip, hafif-orta yüklü temiz otomasyon ekipmanı için yerden tasarruf sağlayan uzun stroklu doğrusal sürüş çözümü olarak hizmet veren yükseltilmiş bir CY1 temiz dereceli yağsız aktüatördür.
