MGG Serisi Ağır Hizmet Uzun Stroklu Kılavuz Çubuk Silindir | Ultra Yüksek Sertliğe Sahip Pnömatik Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Temel Yapısal Özellikler

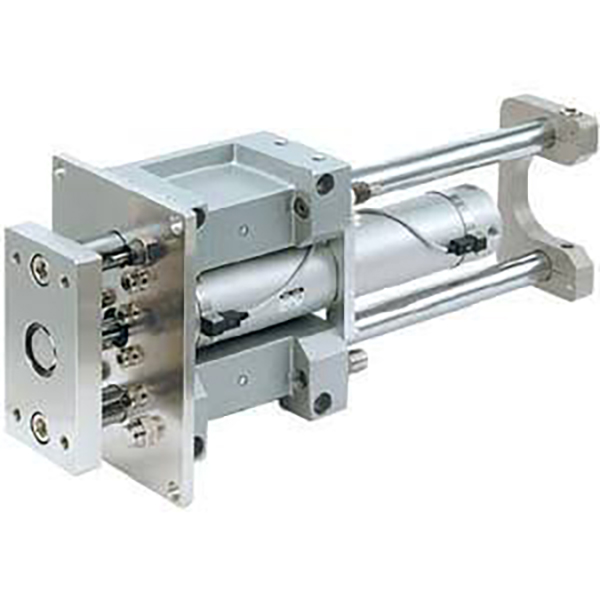

     SOLH MGG serisi, yuvarlak silindir borusu + harici çift kılavuz çubuğu yapısına sahip, profesyonel, ağır hizmet tipi, uzun stroklu kılavuz çubuklu silindirdir. Ultra yüksek sağlamlık, aşırı yanal yük direnci, istikrarlı uzun hareket çalışması ve yüksek hassasiyetli dönme önleme performansı için tasarlanan bu seri, φ20 mm'den φ100 mm'ye kadar delik boyutlarını kapsar ve iki yapılandırılabilir model sunar: MGGM karbon alaşımlı kayar yatak tipi ve MGGL yüksek hassasiyetli bilyalı rulman tipi. Otomatik kaldırma, aktarma, durdurma ve itme istasyonlarında yaygın olarak uygulanan, uzun stroklu, ağır yüklü, yüksek darbeli ve eksantrik çalışma koşulları için özel olarak tasarlanmıştır.

Temel Yapısal Avantajlar

• Ultra Yüksek Sertliğe Sahip Ağır Hizmet Yapısı: Kalın yuvarlak silindir boruyu ve geniş açıklıklı tasarıma sahip büyük çaplı harici çift kılavuz çubuklarını benimseyen MGG serisi, bükülme, burulma ve yanal kuvvete karşı endüstri lideri direnç sağlar. Yan yük kapasitesi sıradan silindirlerin 3 katından fazlasına ulaşarak uzun stroklarda sıfır sarkma ve ağır yükler altında sıfır ofset sağlar.

• Endüstri Lideri Uzun Vuruş Performansı: Serinin tamamı, MGP ve MGQ serilerinin strok limitlerini çok aşan, maksimum 1300 mm'lik standart stroku destekler. Uzun mesafeli malzeme taşıma, yüksek hareketli platform kaldırma ve genişletilmiş doğrusal sürüş senaryolarına mükemmel uyum sağlar.

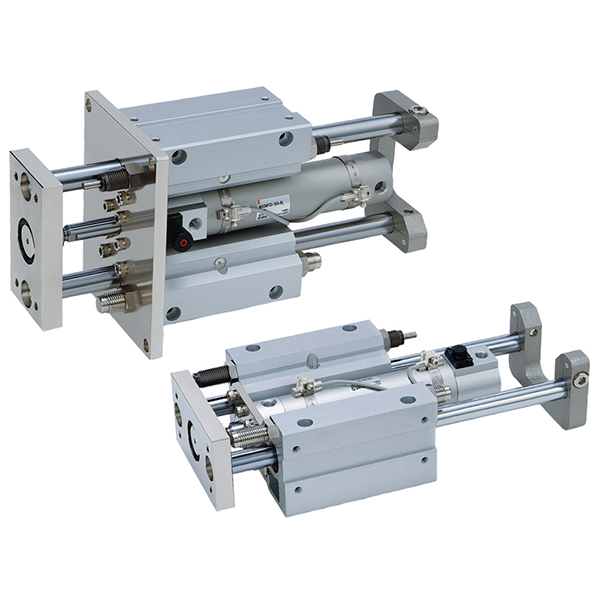

• Tam Senaryolar için Çift Rulman Yapılandırmaları

￮ MGGM (Kaymalı Rulman): Karbon alaşımlı kayar burçla donatılmış, üstün yanal yük direnci, darbe direnci ve aşınma direnci özelliklerine sahip olup, ağır yük, tozlu ve yüksek darbeli zorlu çalışma koşullarında ilk tercih olarak hizmet vermektedir.

￮ MGGL (Bilyalı Rulman): Yüksek hassasiyetli lineer bilyalı rulmanları benimseyerek, ultra düşük sürtünme, ultra yumuşak strok hareketi ve istikrarlı yüksek frekanslı döngü elde eder; hassas uzun stroklu konumlandırma ve yüksek hızlı ileri geri hareket için idealdir.

• Standart Dahili Hidrolik Tampon: MGG serisi, klasik kauçuk tampon silindirlerinden farklı olarak standart konfigürasyonda çift uçlu yerleşik hidrolik tamponlarla donatılmıştır. Uzun stroklu ve yüksek hızlı hareketin ürettiği büyük darbe enerjisini verimli bir şekilde emer, çarpışma gürültüsünü ortadan kaldırır ve ekipmanı ve iş parçalarını darbe hasarından korur.

• Ultra Yüksek Dönmeyi Önleme Hassasiyeti: Daha yüksek hassasiyet sağlayan daha büyük delik boyutlarıyla olağanüstü dönme önleme doğruluğu ±0,02°~±0,07°'ye ulaşır. φ100mm modeli ±0,02°'lik en yüksek hassasiyete ulaşarak son derece kararlı ve güvenilir tekrarlanan konumlandırmayı garanti eder.

• Modüler Az Bakım Gerektiren Tasarım: Silindir gövdesi ve kılavuz çerçevesi, silindir tüpü ve piston bileşenlerinin ayrı ayrı değiştirilmesine olanak tanıyan bağımsız bir modüler yapıya sahiptir, bu da daha sonraki bakım maliyetlerini büyük ölçüde azaltır. Çok yönlü manyetik anahtar olukları esnek konum algılama kurulumunu destekler.

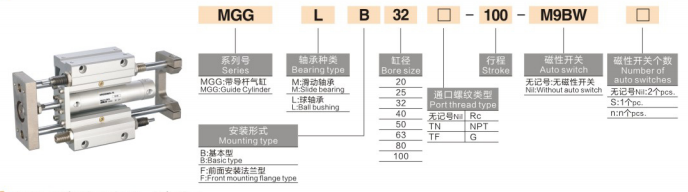

Model Adlandırma Kurallarını Tamamlayın

Model Örnekleri: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Standart Sipariş Referans Örnekleri

• MGGM40-300S: 40mm çap, 300mm uzun strok, dahili mıknatıslı kayar yataklı tip

• MGGL25-200J-30S: 25mm çap, 200mm standart strok, 30mm ayarlanabilir strok, hassas bilyalı rulman tipi

• MGGM63-400F-XB6: 63 mm çap, 400 mm strok, flanş montajlı, yüksek sıcaklığa dayanıklı ağır hizmet silindiri

Standart Temel Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, 0,5MPa nominal basınç)

1. Genel Performans Parametreleri

• Çalışma Basıncı Aralığı: 0,1~1,0MPa; Kanıt Basıncı: 1.5MPa

• Ortam Sıcaklığı: -10°C~60°C (buzsuz geleneksel ortam); -10°C~150°C (-XB6 yüksek sıcaklık versiyonu)

• Piston Çalışma Hızı: 50~1000 mm/s, uzun stroklu, yüksek hızlı çalışma için özel olarak optimize edilmiştir

• Tampon Modu: Güçlü darbe enerjisi emilimine sahip standart çift uçlu hidrolik tampon

• Yağlama Modu: Yağsız, bakım gerektirmeyen çalışma, çeşitli endüstriyel ortamlara uygun

2. Teorik İtme Verileri (@0,5MPa, Birim: N)

3. Ürün Ağırlık Verileri (100mm Strok, Birim: kg)

MGGM ve MGGL Çekirdek Seçimi Karşılaştırması

Montaj Yöntemleri ve Tipik Uygulama Senaryoları

1. Çift Montaj Seçenekleri

• Temel Tip (B): Alt ve yan yüzeylerde doğrudan sabitleme için önceden ayrılmış vida delikleri. Geleneksel yatay ve dikey ekipman düzenine uygun, basit montaj ve demontaj özelliğine sahiptir.

• Flanş Tipi (F): Dikey aşağı itme, çekme ve asılı yük çalışma koşulları için özel olarak tasarlanmış, stabil yük taşımayı sağlayan ön flanş montaj yapısı.

2. Temel Endüstriyel Uygulamalar

• Uzun Vuruşlu Kaldırma Platformu: Maksimum 1300 mm ultra uzun stroku destekleyen, tam stroklu ağır yük altında sıfır sarkma stabilitesini koruyan ekipman kaldırma ve tezgah dikey sürüşü.

• Ağır Hizmet Konveyör Çevirisi: İş parçasının çevrilmesi, palet aktarımı ve uzun mesafeli malzeme itilmesi; mükemmel anti-eksantrik ve anti-ofset performansı, tutarlı çalışma doğruluğu sağlar.

• Yüksek Etkili Durdurma İstasyonu: Üretim hattında iş parçasının durdurulması, konumlandırılması ve darbe sınırlandırılması; standart hidrolik tampon, ekipmanı korumak için anlık darbe kinetik enerjisini tamamen emer.

• Genel Otomasyon Ağır Hizmet Sürüşü: Jig kaldırma, ağır parça çıkarma ve eksantrik yük sürme; Mekanik yapıyı basitleştirmek ve sistem stabilitesini artırmak için geleneksel bölünmüş silindir + ağır kılavuz direk kombinasyonlarının yerini alır.

MGG, MGP ve MGQ Temel Fark Karşılaştırması (Anahtar Seçim Kılavuzu)

Üç Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Seçimi: Gerçek çalışma yüküne göre delik boyutunu seçin. Teorik itme kuvvetini ≥ gerçek yük × 1,5 olarak koruyun; Çubuk sarkmasını ve konum sapmasını önlemek için uzun stroklu çalışma koşulları için %80 güvenlik marjı ayırın.

2. Rulman Tipi Seçimi: Ağır yük, tozlu ve yüksek darbe senaryoları için MGGM kayar yatağını seçin; Hassas uzun stroklu konumlandırma ve yüksek frekanslı döngüsel hareket için MGGL bilyalı rulmanı seçin.

3. Fonksiyonel Konfigürasyon Seçimi

￮ Ultra uzun strok talebi: MGG serisine öncelik verin (maks. 1300 mm strok, MGP/MGQ kapasitesinin ötesinde)

￮ Konum algılama talebi: S mıknatıs konfigürasyonunu + çok yönlü manyetik anahtarları donatın

￮ Yüksek sıcaklık ortamı: -XB6 yüksek sıcaklığa dayanıklı seçeneği seçin (-10°C~150°C)

Bir Cümle Özeti

     SOLH MGG serisi ağır hizmet tipi uzun stroklu kılavuz çubuk silindiri, maksimum sertlik, aşırı darbe direnci ve endüstri lideri 1300 mm uzun strok stabilitesine sahiptir; standart hidrolik tampon ve ultra yüksek dönme önleme hassasiyetiyle donatılmıştır; ağır yük, uzun hareket ve yüksek darbeye sahip otomatik sürüş istasyonları için en uygun çözüm haline gelir.
