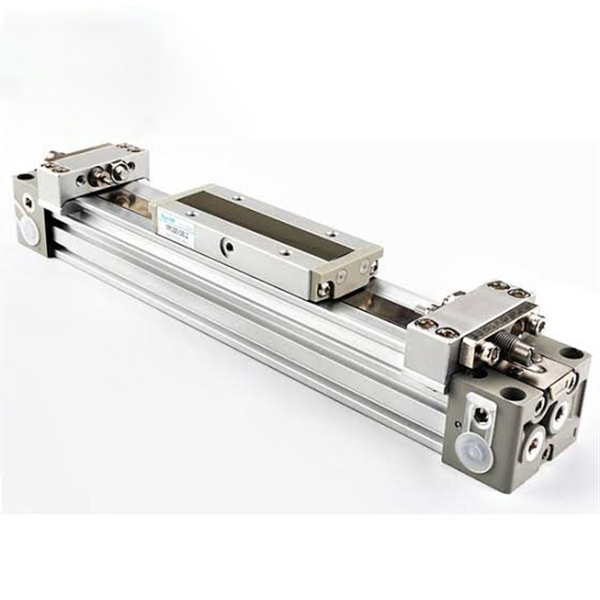

MY1B Serisi Mekanik Mafsallı Milsiz Silindir | Temel Tip

Marka: Richge Technology'den SOLH

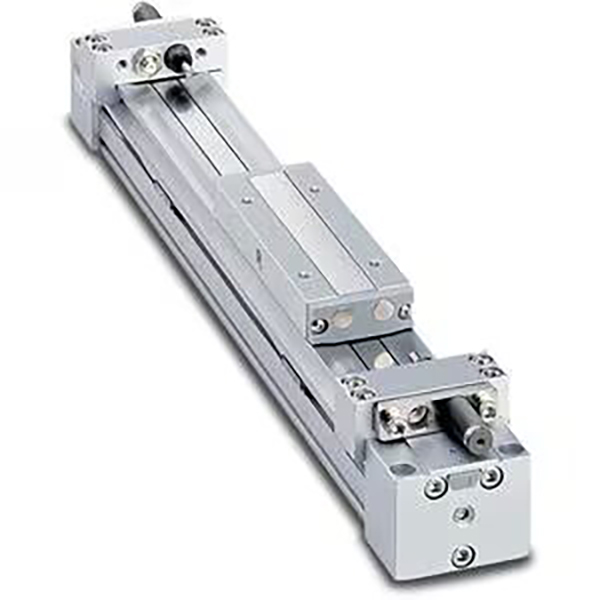

Ürüne Genel Bakış

     SOLH MY1B serisi, ultra uzun stroklu doğrusal sürüş uygulamaları için tasarlanmış, klasik mekanik olarak birleştirilmiş milsiz bir silindirdir. Dahili bir basınç sızdırmazlık kayışı ve harici toz geçirmez kayış yapısını benimseyerek, geleneksel çubuk uzatmasını ortadan kaldırır, gerçek stroka neredeyse eşit bir kurulum uzunluğu elde eder ve geleneksel bağlantı çubuğu silindirleriyle karşılaştırıldığında %50'den fazla kurulum alanı tasarrufu sağlar. φ10'dan φ100 mm'ye kadar delik boyutlarını ve maksimum 5000 mm stroku kapsayan bu ürün, istikrarlı orta hız ve orta yükte doğrusal hareket sağlar. Genel otomasyon ekipmanlarında uzun mesafeli malzeme aktarımı, istasyon kaydırma ve iş parçası itme/çekme işlemleri için en uygun maliyetli çözümdür.

Çekirdek Konumlandırma ve Yapısal Özellikler

• Mekanik Bağlantı Milsiz Tasarım: Piston kolu uzatılmayan entegre piston ve kayar tabla yapısı. Dahili sızdırmazlık bandı hava basıncını korurken, harici toz geçirmez bant tam koruma sağlar. Toplam uzunluk stroka eşittir ve sınırlı kurulum senaryoları için son derece yüksek alan kullanımı sağlar.

• Yüksek Sertliğe Sahip Entegre Kayar Tabla: Kayar tabla pistona sıkı bir şekilde bağlanmıştır ve mükemmel eğilme momenti direncine sahiptir. Yükler, hafif hizmet uygulamaları için ek kılavuz yapılara gerek kalmadan doğrudan kayar tablaya monte edilebilir, böylece mekanik tasarım ve montaj basitleştirilir.

• 4 Yönlü Borulama ve Hafiflik Yükseltmesi: Optimize edilmiş silindir kafası dört yönlü boruları (ön/arka/yan/alt) destekler ve esnek yerleşim için boru yönünün yerinde ayarlanmasına olanak tanır. Yükseltilmiş silindir gövdesi yapısı, eski versiyonlara kıyasla φ25/32/40 modellerinin ağırlığını %17 oranında azaltarak genel ekipman yükünü azaltır.

• Standart Ayarlanabilir Hava Yastığı: Her iki uçtaki yerleşik ayarlanabilir hava tamponları, çalışma etkisini etkili bir şekilde emer ve istikrarlı orta hızda çalışma için çalışma gürültüsünü azaltır. Yüksek hızlı ve ağır yüklü çalışma koşullarına uyum sağlamak için harici hidrolik tamponlar opsiyoneldir.

• Yağsız ve Uzun Hizmet Ömrü: Standart yağsız çalışma tasarımı, temiz endüstriyel ortamlara ve genel otomatik üretim hatlarına uyum sağlar. Aşınmaya dayanıklı sızdırmazlık bandı, düşük bakım maliyetleriyle uzun süreli dayanıklı çalışma sağlar.

• Kolay Manyetik Anahtar Kurulumu: Silindirin ön ve karşı taraflarındaki önceden ayrılmış montaj olukları, D-M9 serisi manyetik anahtarların doğrudan önden kurulumuna olanak tanıyarak uygun konum sinyali algılama ve esnek elektrik entegrasyonu sağlar.

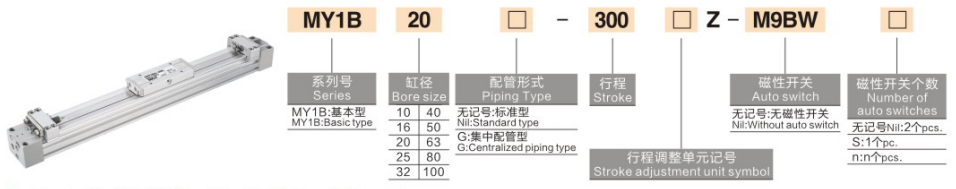

Model Kodlama Kuralını Tamamlayın

Model Örnekleri: MY1B25-500Z | MY1B40-800AZ

Standart Sipariş Referans Örnekleri

• MY1B25-500Z: 25 mm çap, 500 mm strok, standart çift uçlu hava yastığı

• MY1B40-800AZ: 40 mm çap, 800 mm strok, hava yastığı + çift uçlu strok ayar vidaları

Temel Teknik Özellikler (20°C Standart Durum)

1 Temel Genel Özellikler

• Çalışma Modu: Çift etkili mekanik mafsal tahriki

• Çalışma Sıvısı: Basınçlı hava (yağsız çalışma mevcuttur)

• Ortam Sıcaklığı: 5~60°C (donma ortamı yok)

• Çalışma Basıncı Aralığı: 0,1~0,8MPa; Kanıt Basıncı: 1.2MPa

• Piston Çalışma Hızı: 100~1000 mm/s (standart hava yastığıyla); 100~1500 mm/s (harici hidrolik tamponla)

• Strok Toleransı: ≤1000mm strok: ±1,8 mm; 1001~3000 mm strok: ±2,8 mm

• Tampon Modu: Standart dahili hava yastığı (Z); opsiyonel harici hidrolik tampon (L/H)

2 Temel Performans Parametre Tablosu (@0,5MPa)

Çekirdek Yapılandırma ve Seçim Yönergeleri

Yük ve İtkiye Göre 1 Delik Boyutu Seçimi

• φ10~φ20 (Hafif Hizmet): ≤8kg yük ve mikro uzun strok (≤1000mm) senaryoları için geçerlidir; elektronik ekipman ve küçük otomatik cihaz aktarımı için idealdir.

• φ25~φ40 (Orta-Hafif Hizmet): Montaj hattı itme ve malzeme yükleme/boşaltmada yaygın olarak kullanılan, 12~30kg orta-hafif yük ve geleneksel 1000~2000mm uzun stroklu çalışmaya uygundur.

• φ50~φ63 (Orta Hizmet): 50~80kg orta yük ve ağır iş parçası aktarımıyla uyumludur, takım tezgahlarının ve işleme istasyonlarının uzun stroklu sürüşü için mükemmeldir.

• φ80~φ100 (Ağır Hizmet): Yüksek frekanslı, ağır hizmet döngüsel çalışma koşullarına uyum sağlayan, 130~200 kg ağır yük, büyük ölçekli ekipman ve lojistik uzun mesafe elleçleme için tasarlanmıştır.

2 Strok ve Tampon Konfigürasyon Seçimi

• Strok Aralığı: Standart strok 100~2000 mm'yi kapsar; genişletilmiş XB11 spesifikasyonu, özel uzun mesafe sürüş talepleri için 5000 mm'ye kadar ultra uzun stroku destekler.

• Hava Yastığı (Z): Orta hızda çalışma (≤1000 mm/s) için standart zorunlu konfigürasyon, istikrarlı döngüsel hareket için uç darbeyi ve çalışma gürültüsünü etkili bir şekilde azaltır.

• Hidrolik Tampon (Sol/Y): Ultra kararlı hareket ve gürültü azaltma elde etmek amacıyla yüksek hızlı çalışma (>1000 mm/s) veya ağır yük (>50 kg) koşulları için önerilir.

• Strok Ayar Vidası (A): Hassas limit konumlandırma (±0,1 mm doğruluk) gerektiren senaryolar için donatılmıştır ve çift uçlu ince strok kalibrasyonunu destekler.

3 Montaj ve Borulama Talimatları

• Montaj Yöntemi: Silindir gövdesi alt veya yan montaj deliklerinden sabitlenebilir; Yükler, hafif hizmet uygulamaları için ekstra bir kılavuz yapıya ihtiyaç duyulmadan doğrudan entegre kayar tablaya monte edilebilir.

• Esnek 4 Yollu Boru Tesisatı: Ön, arka, yan ve alt boru geçişini destekleyerek çeşitli ekipman düzeni gereksinimlerine uyum sağlayacak şekilde yerinde yön ayarı yapılmasına olanak tanır.

• Manyetik Anahtar Kurulumu: D-M9B/D-M9N serisi anahtarlarla uyumlu, esnek ve doğru strok konumu geri bildirimi sağlayan ayrılmış çift taraflı montaj olukları.

Tipik Endüstriyel Uygulama Senaryoları

• Ultra Uzun Stroklu Malzeme Transferi: Yerden tasarruf sağlayan kurulum ve yüksek hızda kararlı çalışma özellikleriyle elektronik, gıda ve ambalaj montaj hatlarında 1~5 m uzun mesafeli itme ve çekme için idealdir.

• Ekipman Kapısı ve Kapağı Açma/Kapama: Kompakt yapıya ve güvenilir döngüsel çalışma performansına sahip, büyük takım tezgahlarının ve otomatik ekipmanların uzun stroklu kapı gövdesi tahrikine uygulanır.

• Ağır İş Parçası Yer Değiştirmesi: Otomobil ve mekanik işleme endüstrilerinde 30~200 kg ağır iş parçasının uzun stroklu taşınması için uygundur, yüksek sertlik ve mükemmel bükülme önleyici moment kapasitesi sunar.

• Montaj Hattı Konumlandırma ve Taşıma: Yüksek frekanslı start-stop işlemi sırasında gürültüyü ve darbeyi azaltmak için standart hava yastığı tasarımıyla uzun stroklu konumlandırma ve üretim hatlarının döngüsel itmesi için kullanılır.

• Özel Otomasyon Ekipmanları: Çeşitli standart dışı otomatik istasyonlar için evrensel uzun stroklu doğrusal sürüş çözümü, özellikle sınırlı alan ve maliyete duyarlı otomasyon projelerine uygundur.

Üç Adımlı Hızlı Seçim Kılavuzu

• Delik Boyutu Onayı: Güvenlik faktörü ≥1,5 olan yük ağırlığına göre gerekli itme kuvvetini hesaplayın. Önerilen seçim kuralları: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Strok Spesifikasyonu Onayı: Geleneksel talepler için standart 100~2000 mm stroku seçin; 5000 mm'ye kadar ultra uzun strok için XB11 genişletilmiş spesifikasyonunu seçin.

• İşlevsel Yapılandırma Eşleştirme: Orta hızda çalışma için standart hava yastığını (Z) kullanın; yüksek hızlı veya ağır yüklü çalışma koşulları için hidrolik tampona (L/H) yükseltme; Hassas limit konumlandırma gereksinimleri için strok ayar vidasını (A) ekleyin.
