RM Serisi Manyetik Kaplin Milsiz Silindir | Airtac Kompakt Kılavuzlu Uzun Vuruşlu Tip

Marka: Richge Technology'den SOLH

RMT
RMTL

Ürüne Genel Bakış

     SOLH RM serisi, kompakt, uzun stroklu ve kılavuzlu doğrusal sürüş talepleri için tasarlanmış, ana akım Airtac tarzı manyetik kaplin çubuksuz silindirdir. Dahili piston ile harici kayar tabla arasında temassız manyetik senkron iletimi benimseyen tamamen kapalı yapı, tamamen sıfır sızıntı ve tozsuz çalışma sağlar. Temel tip ve kılavuzlu çubuk tipi dahil olmak üzere dört çekirdekli modeli kapsayan delik boyutu, maksimum 2000 mm strok ile φ10 ila φ40 mm arasında değişir. Yerleşik yönlendirme, geniş sıcaklık uyarlanabilirliği ve yüksek maliyet performansı özellikleriyle, uzun stroklu doğrusal transfer ve temiz alan otomasyon senaryoları için mükemmel şekilde uygundur ve SMC CY1/CY3 serilerine tercih edilen yerli alternatif olarak hizmet eder.

Çekirdek Model Sınıflandırması ve Yapısal Özellikler

1. RM Ailesi Model Sınıflandırmasını Tamamlayın

• RMS Temel Türü: Yerleşik kılavuz sistemi olmayan ultra minimalist yapı. Kurulum için harici destek braketleri ve doğrusal kılavuz rayları gerekir. En düşük maliyete sahiptir ve ayrılmış kılavuz yapılarıyla bütçeye duyarlı projeler için idealdir.

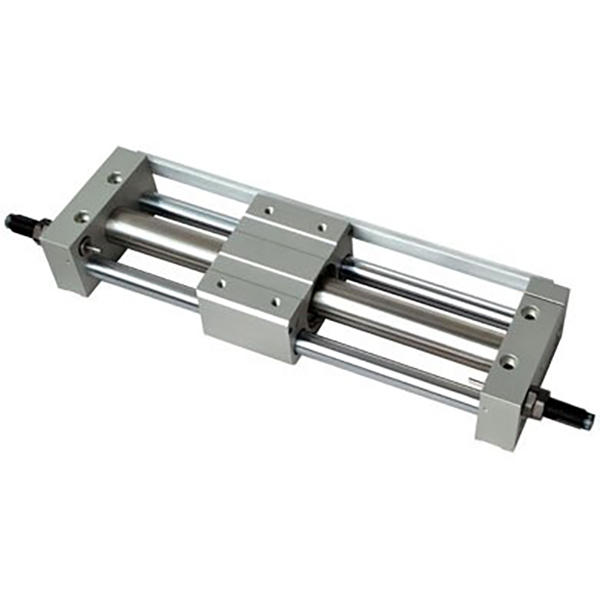

• RMT Standart Kılavuzlu Tip: Entegre kılavuz işlevi için çift kılavuz çubuklar ve kayar yataklarla donatılmıştır. Harici kılavuz raylara ihtiyaç duymadan yanal ve eksantrik yükleri taşıyabilir ve geleneksel çalışma koşullarında basit ve hızlı kuruluma olanak tanır.

• RMTL Hassas Kılavuzlu Tip: Doğrusal hareket doğruluğunu artırmak için genişletilmiş yüksek hassasiyetli kılavuz çubukları ve yüksek sertlikte yatakları kullanır. Tekrar konumlandırma doğruluğu ±0,1 mm'ye ulaşarak yüksek hassasiyetli strok konumlandırma ve mikro mesafeli aktarım gereksinimlerini karşılar.

• RMH Yüksek Yüklü Kızak Tipi: Güçlendirilmiş kayar raylar ve yüksek mukavemetli kılavuz çubuk yapısı ile optimize edilmiş olup, mükemmel yük kapasitesi ve sapma önleme performansı sunar. Ağır yük ve yüksek stabiliteye sahip çalışma senaryoları için doğrudan bağımsız bir kayar tabla olarak kullanılabilir.

2. Temel Yapısal Avantajlar

• Manyetik Kaplin Tahrik ve Sıfır Sızıntı Temiz Performansı: Dahili yüksek mukavemetli manyetik dizi, mekanik olmayan senkron iletimi gerçekleştirir. Tamamen kapalı silindir gövdesi, iç hava devrelerini dış ortamdan tamamen izole ederek sıfır hava sızıntısı ve tozsuz çalışma sağlar. Gıda, elektronik ve tıbbi temiz atölye uygulamalarına yönelik hijyenik standartlara tamamen uygundur.

• Milsiz Kompakt Tasarım ve Yerden Tasarruf: Hiçbir piston kolu uzatma yapısı, geleneksel rot kolu silindirlerine kıyasla montaj alanını %50 azaltır. Maksimum 2000 mm uzun strok koşullarında bile bükülmeden kararlı doğrusal çalışmayı sürdürerek kompakt ekipman tasarımını mükemmel şekilde destekler.

• İzole Toz Geçirmez Yapı ve Uzatılmış Hizmet Ömrü: Dış toz, kir ve yabancı maddelerin silindir iç kısmına girmesini önlemek için piston odası ve kayar tabla tamamen yalıtılmıştır. Optimize edilmiş aşınmaya dayanıklı halka ve toza dayanıklı halka kombinasyonu, sürtünme kaybını etkili bir şekilde azaltır ve genel hizmet ömrünü uzatır.

• Entegre Çift Kılavuzlu Çubuk Tasarımı (RMT/RMTL/RMH): Kendi kendine yeten kılavuz yapısı, harici kaydırma raylarına olan ihtiyacı ortadan kaldırır. Yanal kuvvete ve eksantrik yük müdahalesine etkili bir şekilde direnç göstererek, daha yüksek kurulum verimliliğiyle birlikte düzgün ve istikrarlı ileri geri hareket sağlar.

• Kararlı Çalışma için Çoklu Arabellek Yapılandırması: Standart sabit çift uçlu kauçuk tamponlar çalışma etkisini emer ve çalışma gürültüsünü azaltır. İsteğe bağlı ayarlanabilir tamponlar ve hidrolik tamponlar maksimum 500 mm/sn hızda stabil çalışmayı destekleyerek yüksek hızlı döngüsel hareket sırasında sert darbeleri önler.

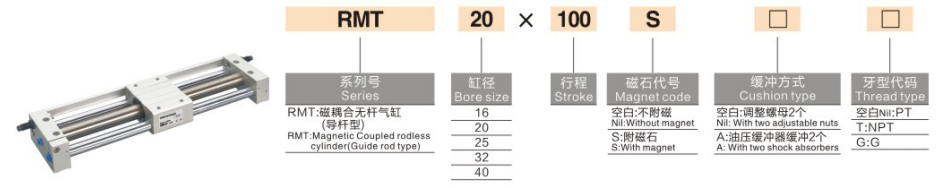

Model Kodlama Kuralını Tamamlayın

1.Model Örnekleri: RMT20-500 | RMS16-300-S

2.Standart Sipariş Referans Örnekleri

• RMS16-300: 16 mm çap, 300 mm strok, manyetik anahtarsız temel kılavuzsuz tip

• RMT20-500-S: 20 mm çap, 500 mm strok, manyetik aksesuarlı standart kılavuzlu tip

• RMTL25-800: 25 mm çap, 800 mm strok, yüksek hassasiyetli kılavuzlu tip

Temel Teknik Özellikler (20°C Standart Durum)

1. Temel Genel Özellikler

• Çalışma Modu: Çift etkili manyetik kaplin temassız senkron iletim

• Çalışma Sıvısı: Filtrelenmiş basınçlı hava (40μm filtreleme, yağsız çalışma mevcuttur)

• Ortam Sıcaklığı: -20°C~70°C (ultra geniş sıcaklık endüstriyel sınıfı)

• Çalışma Basıncı Aralığı: 0,15~0,7MPa; Kanıt Basıncı: 1.0MPa

• Standart Çalışma Hızı: 50~500 mm/sn

• Tampon Modu: Standart çift uçlu sabit kauçuk tampon; isteğe bağlı ayarlanabilir tampon / hidrolik tampon

• Manyetik Tutma Kuvveti: 55~1400N (delik boyutuna göre kademeli olarak artar)

2. Temel Performans Parametre Tablosu (@0,5MPa)

Çekirdek Yapılandırma ve Seçim Yönergeleri

1. Yük ve İtkiye Göre Delik Boyutu Seçimi

• φ10~φ16 (Mikro Hafif Hizmet): Minyatür elektronik otomasyon ekipmanlarında kısa stroklu hassas bileşen aktarımı ve mikro konumlandırma işlemlerine yönelik, ≤2 kg'lık yükler için uygundur.

• φ20~φ25 (Genel Hafif Hizmet): 4~6 kg hafif yükle uyumludur, genel otomatik üretim hatlarında geleneksel uzun stroklu itme ve çekme işlemleri (≤1000 mm) için idealdir.

• φ32~φ40 (Orta Hizmet): Paketleme ve lojistik otomasyon ekipmanlarındaki uzun stroklu malzeme taşıma ve yüksek frekanslı döngüsel çalışma koşullarına mükemmel şekilde uyarlanmış, 10~16 kg orta yük senaryoları için geçerlidir.

2. Model ve Yönlendirme Sistemi Seçimi

• RMS Temel Türü: Yerleşik kılavuzsuz ultra düşük maliyetli çözüm. Bütçeye duyarlı projeler ve önceden monte edilmiş harici doğrusal kılavuz raylara sahip, çift uçlu braket sabitlemesi gerektiren ekipmanlar için uygundur.

• RMT Standart Kılavuzlu Tip: Dahili yatak kılavuzlu, hepsi bir arada çift kılavuzlu çubuk tasarımı. Basit kurulum ve standart çalışma koşullarına geniş uyarlanabilirlik özellikleriyle, harici kılavuz aksesuarları olmadan geleneksel yanal yüklere dayanabilir.

• RMTL Hassas Kılavuzlu Tip: Uzatılmış yüksek hassasiyetli kılavuz çubuklar doğrusal hareket stabilitesini optimize ederek ±0,1 mm'ye kadar tekrarlı konumlandırma doğruluğu sağlar. Hassas konumlandırma, hassas montaj ve yüksek doğrusal talep senaryoları için en iyi seçim.

• RMH Yüksek Yüklü Kızak Tipi: Güçlendirilmiş kayar ray ve yüksek mukavemetli kılavuz çubuk yapısı, sapma önleme özelliğini ve yük kapasitesini büyük ölçüde artırır. Ağır yüklü, uzun stroklu sürüş görevlerini tamamlamak için bağımsız kayar tablaların yerini alabilir.

3. Ortam ve İşlevsel Yapılandırma Seçimi

• Temiz Çevre Uygulaması: Sıfır sızıntı ve tozsuz temassız manyetik iletim ikincil kirliliği önler. Gıda, medikal ve elektronik temiz atölyelerde uzun süreli stabil çalışma için RMT ve RMTL kendinden kılavuzlu modeller tercih edilmektedir.

• Yüksek Hızlı Çalışma Koşulu Yükseltmesi: Yüksek frekanslı döngüsel üretim hatları için 500 mm/s'ye kadar sürekli yüksek hızlı çalışmayı istikrarlı bir şekilde destekleyen, son darbeyi ortadan kaldırmak için harici hidrolik tamponlarla donatın.

• Hassas Konum Geri Bildirimi: D-M9 serisi manyetik anahtarlarla uyumlu, çok noktalı strok konumlandırmayı ve otomatik bağlantı kontrolü için gerçek zamanlı elektrik sinyali geri bildirimini gerçekleştiren -S manyetik donanımlı konfigürasyonu ekleyin.

Tipik Endüstriyel Uygulama Senaryoları

• Temiz Oda Elektronik Malzeme Transferi: Tozsuz ve sıfır kirlilikli manyetik bağlantı yapısı, yarı iletken ve LCD tozsuz atölyelerde uzun mesafeli malzeme taşıma için yaygın olarak kullanılır ve temiz üretim ortamlarını etkili bir şekilde korur.

• Gıda ve İlaç Paketleme Hattı Deplasmanı: Kendinden kılavuzlu entegre tasarım, kurulumu ve günlük bakımı basitleştirir, hafif ve orta hizmet paketleme ekipmanlarının uzun stroklu iş parçası itme ve çekme taleplerini hijyenik ve güvenilir performansla mükemmel şekilde karşılar.

• Otomatik Ekipman Kapı ve Kalkan Kontrolü: Milsiz kompakt yapı, uzun stroklu ekipman koruyucu kapılarının, toz kalkanlarının ve güvenlik kapaklarının stabil açılıp kapanmasına uygun, %50 kurulum alanı tasarrufu sağlar.

• Uzun Vuruşlu Montaj Hattı Hassas Konumlandırma: RMTL yüksek hassasiyetli kılavuzlu model, üretim hatlarının 1~2m ultra uzun mesafeli hassas konumlandırma ve döngüsel taşıma gereksinimlerini karşılayarak mükemmel doğrusallık ve tekrarlı konumlandırma doğruluğu sağlar.

• Kompakt Ekipman Yenileme ve Yerden Tasarruf: Uzun stroklu (>500 mm) senaryolarda geleneksel rot kolu silindirleri için ideal bir yedek görevi görerek ekipman yerleşimini büyük ölçüde optimize eder ve kompakt otomatik ekipman tasarımını gerçekleştirir.

RM Serisi ve CY1 / CY3 Serisi Temel Parametre Karşılaştırması

Üç Adımlı Hızlı Seçim Kılavuzu

1. Delik Boyutu Onayı: Güvenlik faktörü ≥2 olan gerçek yük ağırlığına göre gerekli itme kuvvetini hesaplayın. Önerilen kurallar: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Model Tipi Onayı: Ultra düşük bütçe için RMS'yi seçin; Standart genel çalışma koşulları için RMT; Yüksek hassasiyetli konumlandırma talepleri için RMTL; Ağır yük ve sapma önleme senaryoları için RMH.

3. Strok Spesifikasyonu Onayı: Geleneksel kullanım için standart 50~1000 mm stroku seçin; orta-uzun mesafe sürüş talepleri için 2000 mm'ye kadar isteğe bağlı uzatılmış strok.

Bir Cümle Özeti

     SOLH RM serisi Airtac tarzı manyetik kaplin çubuksuz silindir, çeşitli kendinden kılavuzlu yapıları, ultra geniş sıcaklık uyarlanabilirliğini ve sıfır sızıntılı temiz performansı birleştirerek orta bütçeli otomatik ekipmanlar için yüksek maliyet performanslı yerli uzun stroklu doğrusal sürüş çözümü olarak hizmet eder.
