CXSJ Serisi Kompakt Çift Silindir | Ultra İnce Çift Pistonlu Çift Milli Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Çekirdek Yapı

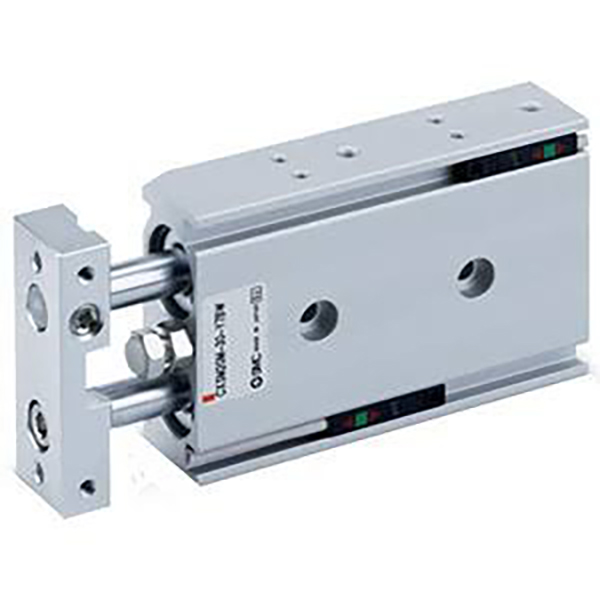

SOLH CXSJ serisi, standart CXS ikiz silindirin yükseltilmiş ultra kompakt versiyonudur. Çift pistonlu ve çift kılavuz çubuklu entegre yapıyı benimseyerek,Tek silindirlere kıyasla çift itme kuvveti ve ±0,1°'lik sıfır dönüş doğruluğuna ulaşır. Geleneksel CXS modellerine göre daha kısa uzunluk, daha dar genişlik ve daha hafif ağırlıkla optimize edilen CXSJ serisi, daha esnek montaj özelliklerine sahiptir ve son derece dar otomasyon alanlarında al ve yerleştir, malzeme aktarımı, hassas konumlandırma ve hafif yüklü presleme uygulamaları için özel olarak tasarlanmıştır.

Temel Yapısal Avantajlar

• Çift Pistonlu ve Çift Kılavuzlu Çubuk Entegrasyonu: Çeşitli çalışma koşulları için dayanıklılığı, hassasiyeti ve maliyeti dengeleyen evrensel genel boyutlara sahip isteğe bağlı kayar yatak (M) ve bilyalı yatak (L) konfigürasyonları.

• Tersinir Manyetik Anahtar Tabanı: Yapısal müdahale olmadan 4 yönlü kurulumu destekler, esnek çok açılı konum algılamaya ve simetrik sol/sağ montaj uyarlamasına olanak tanır.

• Standart Tampon ve Manyetik Tasarım: Dengeli yastıklama için çift uçlu kauçuk tamponlarla donatılmıştır; dahili manyetik halka (Z son eki) manyetik anahtar kurulumu için ayrılmıştır. Hava tamponu (AZ) seçeneği yoktur, kauçuk tampon standart şok emilimi görevi görür.

• Küçük Delikler için Çift Bağlantı Noktası Tasarımı: φ6 ve φ10 delik boyutları çift eksenli ve yan boruları destekler ve ultra kompakt ekipman düzenlerinde boru hattı düzenini büyük ölçüde optimize eder.

Çekirdek Alt Serisi Sınıflandırması (Rulman ve Çubuk Tipi)

CXSJ serisi, düşük hızlı ağır yük, yüksek hızlı hassasiyet ve çift çıkışlı çalışma senaryolarına uyum sağlayacak dört temel modeli kapsayarak kompakt otomasyon taleplerini tam olarak karşılar.

Model Adlandırma Kurallarını Tamamlayın

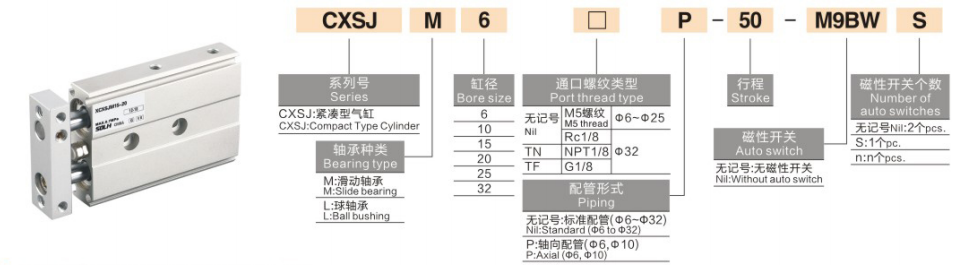

Model Örneği: CXSJL20-50Z-M9B

1. Adlandırma Kodu Tanımı

1. Seri Kodu: CXSJ + rulman ve çubuk tipi (M / L / WM / WL)

2. Delik Boyutu: 6 / 10 / 15 / 20 / 25 / 32mm (tam standart delik aralığı)

3. Standart İnme: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100mm (maks. strok: 100mm)

4. Tampon ve Manyetik Halka Yapılandırması

￮ Z: Standart konfigürasyon (dahili manyetik halka + çift uçlu kauçuk tampon, manyetik anahtar kurulumuyla uyumlu)

￮ Z son eki yok: Manyetik olmayan tip (manyetik anahtar mevcut değil)

￮ Not: CXSJ serisi yalnızca kauçuk tamponu destekler, hava tamponu (AZ) seçeneği yoktur

5. Manyetik Anahtar: İsteğe bağlı D-M9B, D-A93, D-M9N; 4 yönde ters çevrilebilir taban uyumluluğuyla doğrudan yan oluklara monte edilir

6. Kilit Cihazı (İsteğe bağlı): R (geri çekme kilidi), P (uzatma kilidi)

Genel Standart Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, kuru hava)

• Çalışma Modu: Çift etkili çift pistonlu sürüş (çift itme çıkışı)

• Çalışma Basıncı Aralığı: 0,1~0,7MPa (φ6: minimum 0,15MPa; φ10~φ32: minimum 0,1MPa)

• Kanıt Basıncı: 1.05MPa

• Ortam Sıcaklığı: -10°C~60°C (buzsuz ortam)

• Çalışma Hızı: 30~800 mm/s (CXSJL yüksek hızlı tip, 800 mm/s'ye kadar; CXSJM 30~600 mm/s)

• Dönmeyi Önleme Doğruluğu: ±0,1° (sıfır burulma hassasiyeti, standart CXS serisiyle tutarlı)

• Tampon Modu: Yalnızca çift uçlu kauçuk tampon (hava tamponu seçeneği yoktur)

• Boru Bağlantı Noktası Boyutu

￮ φ6 / φ10: M5×0,8 (eksenel ve yan çift boruları destekler)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (yalnızca yan borular)

• Montaj Yöntemi: 3 taraflı montaj (alt / üst / yan); ters çevrilebilir taban simetrik sol ve sağ kurulumu destekler

Teorik İtme ve Gerilim Verileri (@0,5MPa, Birim: N)

Çift pistonlu yapı sağlarçift ​​çıkış kuvveti aynı çaptaki tek pistonlu silindirlerle karşılaştırıldığında

CXSJ ve CXS Çekirdek Farkı Karşılaştırması

CXSJ, özellikle dar alan otomasyon senaryoları için optimize edilmiş, CXS'nin yükseltilmiş ultra kompakt versiyonudur

Hızlı Seçim Kılavuzu

1. Rulman ve Çubuk Tipi Seçimi: Aşınmaya dayanıklı ağır yük ve tozlu ortamlar için CXSJM'yi seçin; yüksek hızlı, düzgün ve sık ileri-geri hareket için CXSJL'yi seçin; Çift uçlu çubuk çıkışı ve iki taraflı senkronize çalışma için CXSJWM/CXSJWL'yi benimseyin.

2. Model Versiyon Seçimi: Ultra kompakt alan ve eksenel boru talepleri için CXSJ'yi tercih edin; hava tamponu veya ağır darbe direnci gerekiyorsa standart CXS'yi seçin.

3. Manyetik Konfigürasyon Seçimi: Manyetik anahtarlarla konum tespiti için Z son ekini seçin; Manyetik olmayan ve manyetik girişime duyarlı senaryolar için Z'yi ihmal edin.

4. Delik ve Strok Seçimi: Gerçek yük ve itme kuvveti talebine göre delik boyutunu belirleyin; standart strok aralığı 5~100 mm'dir (maksimum strok limiti: 100 mm).

Bir Cümle Özeti

     SOLH CXSJ serisi ultra kompakt ikiz silindir, çift pistonlu çift çubuklu yüksek itme kuvveti, ±0,1° sıfır dönüş hassasiyeti, ultra ince optimize edilmiş boyut ve 4 yönlü esnek montaj özelliklerine sahiptir ve ultra sınırlı otomatik ekipmanlarda yüksek hassasiyetli alma ve yerleştirme, konumlandırma ve hafif presleme için en uygun pnömatik çözümdür.
