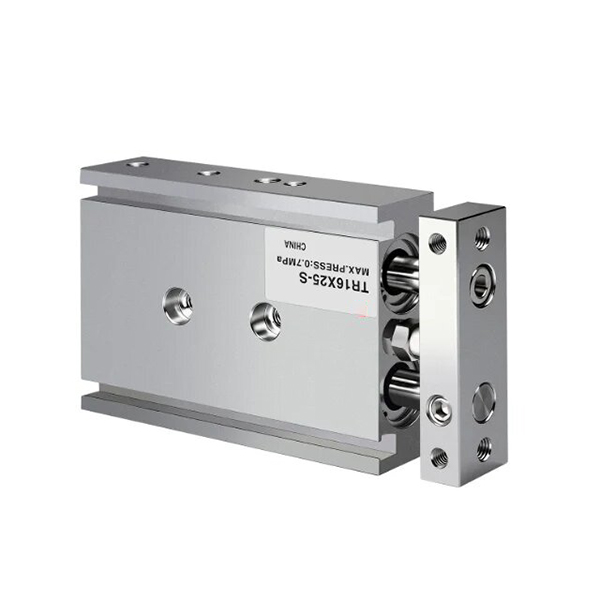

TR Serisi Çift Milli Silindir | JIS Standardı Yüksek Sertlikte Çift Milli Silindir

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış ve Çekirdek Yapı

     SOLH TR serisi, tek pistonlu çift çubuklu ve kayar yataklı kılavuz yapısını (çift pistonlu olmayan ikiz silindir) benimseyen JIS standart çift şaftlı bir silindirdir. Ultra yüksek sertlik, mükemmel burulma önleme performansı ve güçlü yanal yük direnciyle öne çıkan bu ürün, 3 taraflı esnek montajı ve hassas strok ayarını destekler. Yüksek hassasiyetli kılavuzlama gereksinimleri için tasarlanan bu silindir, hassas konumlandırma, iş parçası presleme, malzeme aktarımı ve iş parçası bloke etme gibi otomatik işlemlerde yaygın olarak kullanılır ve standart otomasyon istasyonları için güvenilir bir ağır yük kılavuzlama çözümü olarak hizmet eder.

1. Temel Yapısal Avantajlar

• Yüksek Rijitlikte Senkron Çift Çubuk Yapısı: Uzatılmış kayar yatak burçlarıyla uyumlu, tek bir piston ve iki paralel sert piston koluyla donatılmıştır. Çift çubuklu senkron sürüş tasarımı, ±0,1°~±0,2° dönme önleme doğruluğu ile sıfır sapmalı çalışma sağlar, çubuğun sallanmasını etkili bir şekilde ortadan kaldırır ve kararlı doğrusal hareket sağlar.

• Ayarlanabilir Tamponlama ve Strok İnce Ayarı: Yerleşik ön ayarlanabilir kauçuk çarpışma önleyici ped, hassas strok ince ayarını ve yumuşak tamponlamayı destekler; çalışma etkisini, titreşimi ve gürültüyü azaltmak için arka sabit tamponla işbirliği yapar ve sık karşılıklı çalışma koşullarına uyum sağlar.

• Esnek Montaj ve Boru Tasarımı: Alt, üst ve yan yüzeylerdeki ayrılmış montaj delikleri 3 yönde esnek montajı mümkün kılar. İsteğe bağlı çift taraflı boru düzeni, çeşitli ekipman yapıları için hava devresi düzenlemesini optimize eder. Standart yan anahtar olukları, ekstra braketlere ihtiyaç duymadan doğrudan manyetik anahtar kurulumuna olanak tanır.

• Standart Manyetik Yapılandırma: Strok konumu tespiti için dahili manyetik halka (S son eki) mevcuttur; Manyetik olmayan versiyon, çeşitli işlevsel talepleri karşılamak amacıyla girişime duyarlı özel senaryolar için isteğe bağlıdır.

2. CXS / CXSJ Serisine Karşı Temel Fark

• TR Serisi: Standart tek silindirli itme çıkışına sahip tek pistonlu çift rot yapısı, daha yüksek genel sağlamlık ve üstün ağır yük sapma önleme performansı, yüksek sertlikteki kılavuzlama ve uzun stroklu ağır yük senaryoları için idealdir.

• CXS / CXSJ Serisi: Daha düşük sürtünme ve daha yumuşak yüksek hızda çalışma özelliğine sahip, çift itme çıkışına sahip çift pistonlu çift çubuk yapısı, yüksek hızlı alma ve yerleştirme ve yüksek itmeli kısa stroklu çalışma koşulları için daha uygundur.

Çekirdek Alt Serisi Sınıflandırması (Çubuk Tipi ve Montaj Stili)

TR serisi, çeşitli otomasyon düzeni taleplerini karşılamak için standart evrensel, iki taraflı senkron ve ultra kompakt kurulum senaryolarını tamamen kapsayan üç temel alt modeli kapsar.

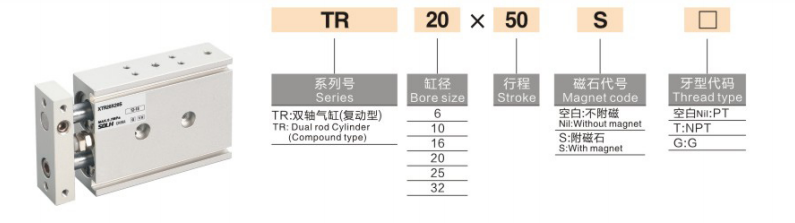

Model Adlandırma Kurallarını Tamamlayın

Model Örneği: TR20×50S

1. Adlandırma Kodu Tanımı

1. Seri Kodu: TR (standart tek rot) / TRW (çift geçişli rot) / TRJ (kompakt tip)

2. Delik Boyutu: 6 / 10 / 16 / 20 / 25 / 32mm (tam standart JIS delik aralığı)

3. Standart İnme: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (maks. strok: 200mm)

4. Manyetik Halka Yapılandırması: S = dahili manyetik halka (manyetik anahtara monte edilebilir, varsayılan standart); Hayır S = manyetik olmayan tip (özel özelleştirilmiş, nadiren kullanılır)

5. Bağlantı Noktası Konu Türü: Varsayılan PT (Rc) dişi; isteğe bağlı G dişi (son eki G) / NPT dişi (son eki T)

6. Manyetik Anahtar: İsteğe bağlı D-M9B, D-A93, CS1-J, CS1-G ve diğer üniversal modeller, braketsiz olarak yan taraftaki ayrılmış oluklara doğrudan monte edilir

Genel Standart Teknik Parametreler

(Standart test koşulları: 20°C normal sıcaklık, kuru hava)

• Çalışma Modu: Çift etkili tek pistonlu sürüş

• Çalışma Basıncı Aralığı: 0,15~1,0MPa (φ6 delik: 0,2~1,0MPa)

• Kanıt Basıncı: 1.5MPa

• Ortam Sıcaklığı: -20°C~70°C (buzsuz çalışma ortamı)

• Çalışma Hızı: 30~500 mm/sn

• Dönmeyi Önleme Doğruluğu: ±0,1° (delik ≥16mm, yüksek hassasiyet); ±0,2° (φ6/φ10 küçük delikler)

• Tampon Modu: Önde ayarlanabilir kauçuk çarpışma önleyici ped + arka sabit kauçuk tampon (hava tamponu seçeneği yok)

• Boru Bağlantı Noktası Boyutu

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montaj ve Borulama: 3 taraflı montaj (alt / üst / yan), esnek yerleşim uyarlaması için isteğe bağlı çift taraflı boru düzeni

Teorik İtme ve Gerilim Verileri (@0,5MPa, Birim: N)

Ağır yönlendirme senaryoları için stabil ve güvenilir, standart tek silindirli itme çıkışına sahip tek pistonlu yapı

Hızlı Seçim Kılavuzu

1. İtme ve Rijitlik Talebi: Çift itme çıkışı ve yüksek hızlı alma ve yerleştirme görevleri için CXS/CXSJ'yi seçin; Yüksek sertlikte kılavuzlama, ağır yük direnci ve uzun stroklu kararlı çalışma için TR serisini seçin.

2. Kurulum Alanı Uyarlaması: Ultra kompakt dar alan için CXSJ'yi, geleneksel kompakt alan için CXS'yi, standart alan ve uzun stroklu ağır yük senaryoları için TR'yi tercih edin.

3. Çubuk Tipi Seçimi: Tek yönlü doğrusal hareket için standart TR tek uçlu çubuğu benimseyin; İki taraflı montaj ve iki yönlü senkron hareket için TRW çift geçişli çubuğu seçin.

4. Konumlandırma Algılama Yapılandırması: Strok konumu tespiti gerekiyorsa, dahili manyetik halkalı (TRxx×xxS) S sonekini seçin.

Bir Cümle Özeti

     SOLH TR serisi JIS standart çift şaftlı silindir, yüksek hassasiyetli kılavuzlama, uzun stroklu ve ağır yük otomatik konumlandırma ve aktarma istasyonları için tercih edilen çözüm olarak, çeşitli çubuk tipleri ve kompakt versiyonları ile yüksek sertlik, hassas dönme önleme performansı ve güçlü yanal yük direnci sunar.
