Hava Silindiri

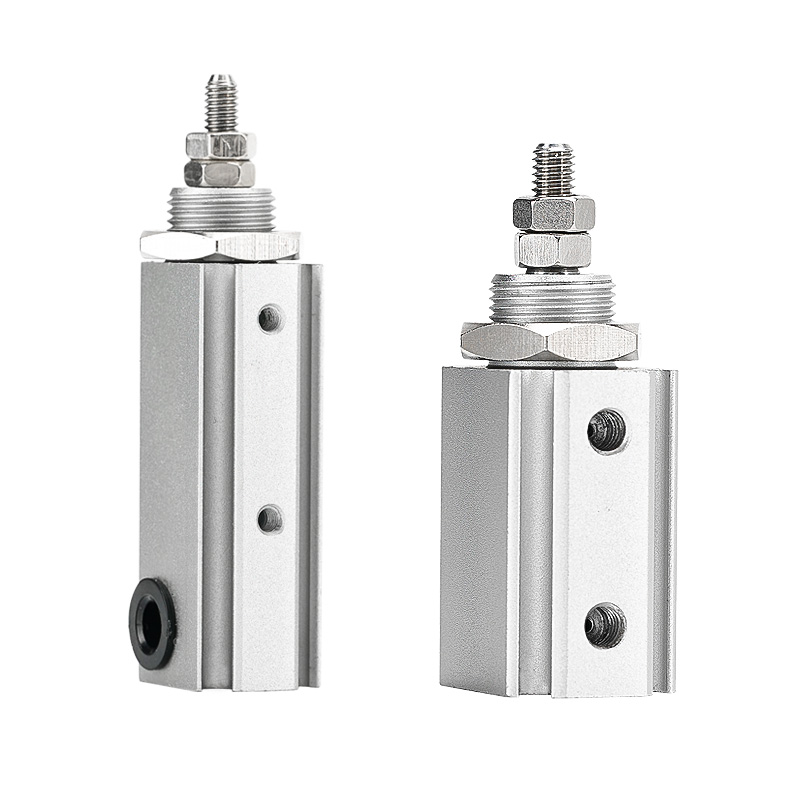

SOLH CJP2 kompakt çift etkili pimli pnömatik silindir, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Delik boyutları Ø4/6/10/16 mm'yi içerir ve CJP2 (mıknatıssız) ve CDJP2 (dahili manyetik halka) olarak ikiye ayrılır. Darbeyi ve gürültüyü azaltmak için her iki ucunda kauçuk yastıklarla donatılmış saf çift etkili tasarım. Eski CJP serisiyle karşılaştırıldığında, daha kısa gövde yapısını benimser ve %55~%65 ağırlık azalması sağlar. Altı montaj stili mevcuttur: temel, panel, flanş, ayak montajı ve daha fazlası, gömülü kurulum, eksenel sabitleme ve yan montaj için uygundur. Tüm boyutlar manyetik halkalarla birlikte gelir; minimum Ø4 çeşidi bile çift yönlü konum geri bildirimi için çift M9 serisi manyetik anahtarları destekler. Sert eloksallı alüminyum gövde ve NBR contalar, 3 milyon döngüden fazla hizmet ömrü ve sabit çift yönlü itme gücüyle yağsız çalışmayı mümkün kılar. 3C endüstrisinde mikro bileşen çıkarma, düğme dayanıklılığı testi, hassas cihaz ince ayarı ve tıbbi ekipman için minyatür aktüatörler gibi kısa stroklu çift yönlü itme-çekme uygulamaları için yaygın olarak kullanılır. Seçim sırasında minimum %30 yük güvenlik payı bırakılacaktır. Yay geri dönüşü gerekiyorsa tek etkili CJP'yi ve son derece sınırlı, ultra hafif yük alanı için CJ1 ultra mini silindiri seçin.

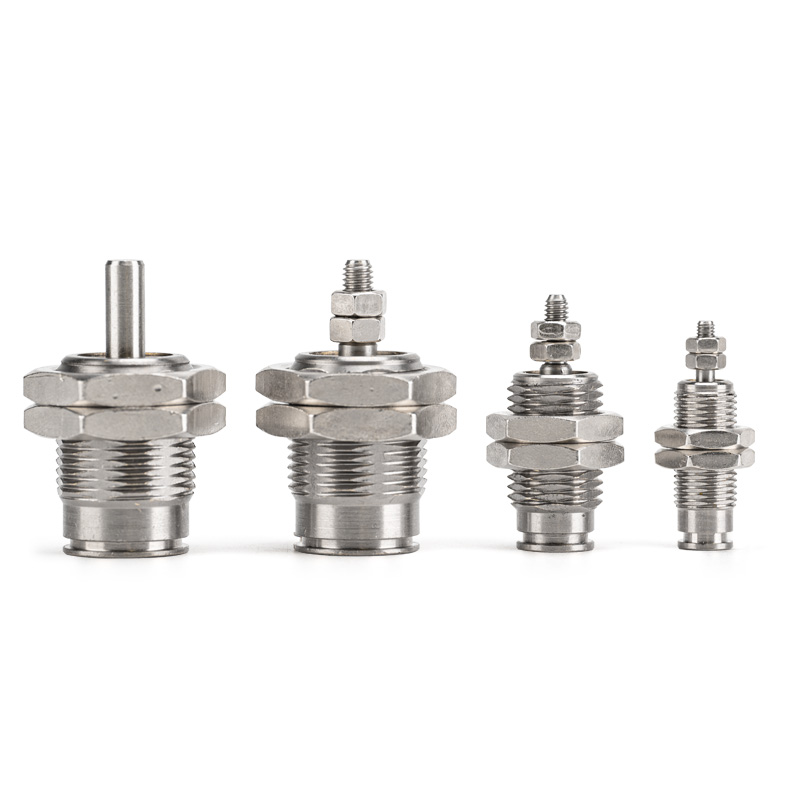

SOLH CJP tek etkili yay geri dönüşlü mikro pimli pnömatik silindir, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Delik boyutları Ø4/6/10/16 mm'yi kapsar; CJP (manyetik halkasız) ve CDJP (dahili manyetik halkalı) çeşitleri dahil. Tek etkili tasarım, hava beslemesi altında uzanır ve kapanma sırasında sıfırlama güvenlik özelliği ile hava kesildiğinde yay aracılığıyla otomatik olarak geri çekilir. Dahili yastıklama olmadan, hızlı yanıt ve 250 cpm'ye kadar maksimum döngü frekansı sağlar. İki montaj stili mevcuttur: panel montajlı B ve gömme montajlı S. Ultra kısa gövde, kurulum alanından tasarruf etmek için makinelerin içine gömülebilir. Sert eloksallı pirinç gövde ve NBR contalar, 3 milyon döngüden fazla hizmet ömrüyle yağsız temiz çevre çalışmasını destekler. Tek yönlü fırlatma, konumlandırma durdurma, minyatür jig sürüşü, 3C düğme dayanıklılık testi ve diğer kısa stroklu tek yönlü çalıştırma için yaygın olarak kullanılır. Seçim sırasında minimum %50'lik bir itme güvenlik marjı önerilir. Çift yönlü itme-çekme hareketi için CJP2 çift etkili modeli ve son derece dar alanda ultra hafif taşıma kapasitesi için CJ1 ultra mini silindiri seçin.

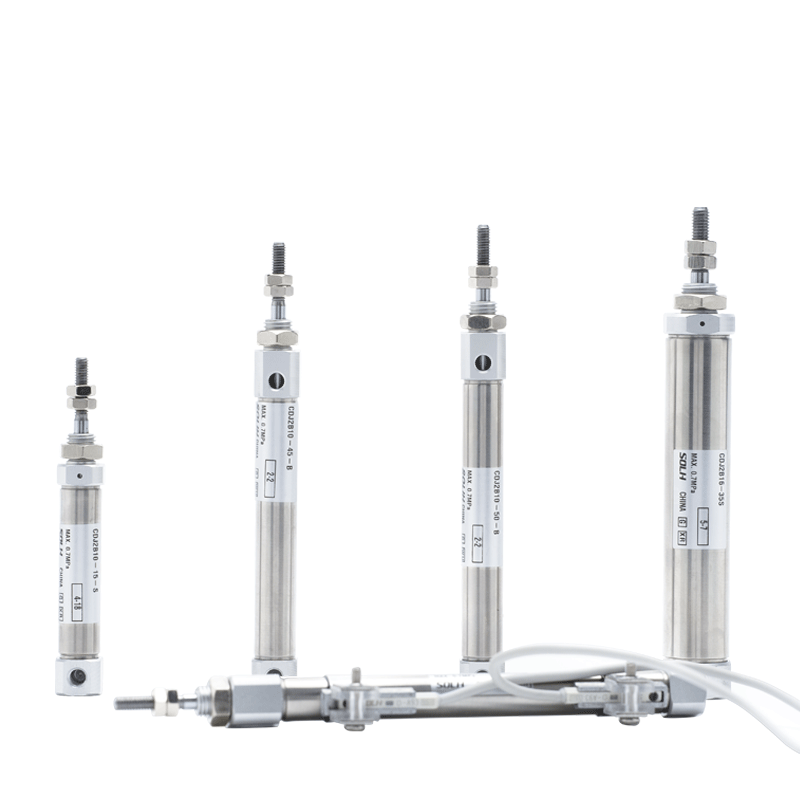

SOLH CDJ2 paslanmaz çelik kalem tipi mini pnömatik silindir, SMC CJ2 serisiyle tamamen değiştirilebilir; manyetik konum anahtarlarıyla uyumlu dahili manyetik halkayla φ6/10/16 delik boyutlarında mevcuttur. Nemli, gıda sınıfı, tıbbi ve temiz ortamlara uygun, paslanmaya karşı dayanıklılık ve hafif korozyon önleme performansı için 304 paslanmaz çelik namlu ve piston kolu ile üretilmiştir. Bağlantı çubuğu olmayan kıvrımlı uç kapağı tasarımı, kompakt ve hafif bir görünüm sunar. Komple varyantlar, CDJ2B çift etkili standart tipi, CDJ2E tek etkili yay geri dönüşünü, CDJ2ET tek etkili yay uzatmasını ve bükülmeyi önleyici konumlandırma için CDJ2KB dönmeyen altıgen piston çubuğunu kapsar. Standart kauçuk yastık; Z hava yastığı, yüksek hızda darbeyi azaltmak için φ10/16 için isteğe bağlıdır. Minimum başlatma basıncı 0,06MPa'ya ulaşır ve 5 milyon döngüden fazla hizmet ömrüyle yağsız sürekli çalışmayı destekler. Flanş, ayak braketi ve çift çatal dahil olmak üzere eksiksiz bir montaj aksesuarları seti mevcuttur. C85 ve MI mini silindirlerle karşılaştırıldığında CDJ2, daha zengin özellikler ve daha iyi maliyet performansı sağlar. 3C testi, gıda makineleri ve tıbbi otomasyona yönelik kapalı alan ekipmanlarında yüksek frekanslı doğrusal itme-çekme hareketi için yaygın olarak kullanılır. Seçim sırasında itmede minimum %50 güvenlik marjı önerilir.

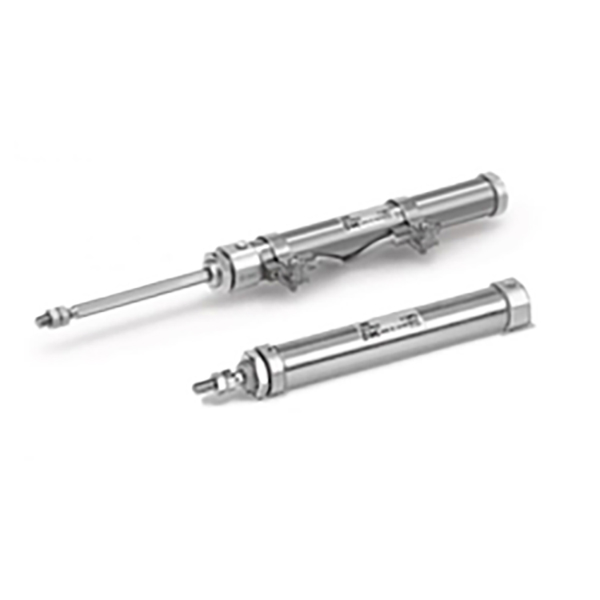

SOLH CJ2K paslanmaz çelik dönmeyen mini silindir, CJ2 silindir ailesine aittir ve ithal orijinal CJ2K ile tam boyutlu değiştirilebilirlik özelliğine sahiptir. Delik boyutları Φ10 ve Φ16'yı kapsar. Mekanik bükülme önleme performansı için altıgen piston çubuğu ve yerleşik kılavuz yapısı ile donatılmıştır. Dönme toleransı: Φ10 için ≤±1,5° ve Φ16 için ≤±1°, ileri geri hareket sırasında sıradan yuvarlak çubuk silindirlerinde meydana gelen yük sapması sorunlarını ortadan kaldırır. İnce ve kompakt dış hatlara sahip, pas ve neme karşı dayanıklılık için 304 paslanmaz çelik gövdeden yapılmıştır. Üç çalışma modu isteğe bağlıdır: çift etkili, tek etkili yay geri dönüşü ve tek etkili yay uzatması. Yerleşik manyetik halka isteğe bağlıdır ve konum geri bildirimi için M9BW manyetik anahtarlarla uyumludur. Her iki uçta standart kauçuk yastıklar; 8 milyon çevrime kadar mekanik servis ömrüyle desteklenen yağsız çalışma. Temel tip, ayak montajı, flanş montajı ve çift çatallı montaj dahil olmak üzere birden fazla montaj seçeneği mevcuttur. 3C otomasyonunda düz mastar itme, optik inceleme için kameraların doğrusal beslenmesi, iş parçasının kılavuz yuvaları içinde taşınması ve düz iş parçalarının çıkarılması gibi uç fikstürlerin sabit açısal duruşunu gerektiren uygulamalar için idealdir. Açısal kısıtlamanın gerekli olmadığı ve maliyet verimliliğine öncelik verildiği durumlarda standart CJ2 yuvarlak çubuklu silindir önerilir. Kılavuz burcun aşınmasını ve dönme önleme doğruluğunun bozulmasını önlemek için piston çubuğu üzerindeki aşırı radyal yan yükten kaçınılmalıdır.

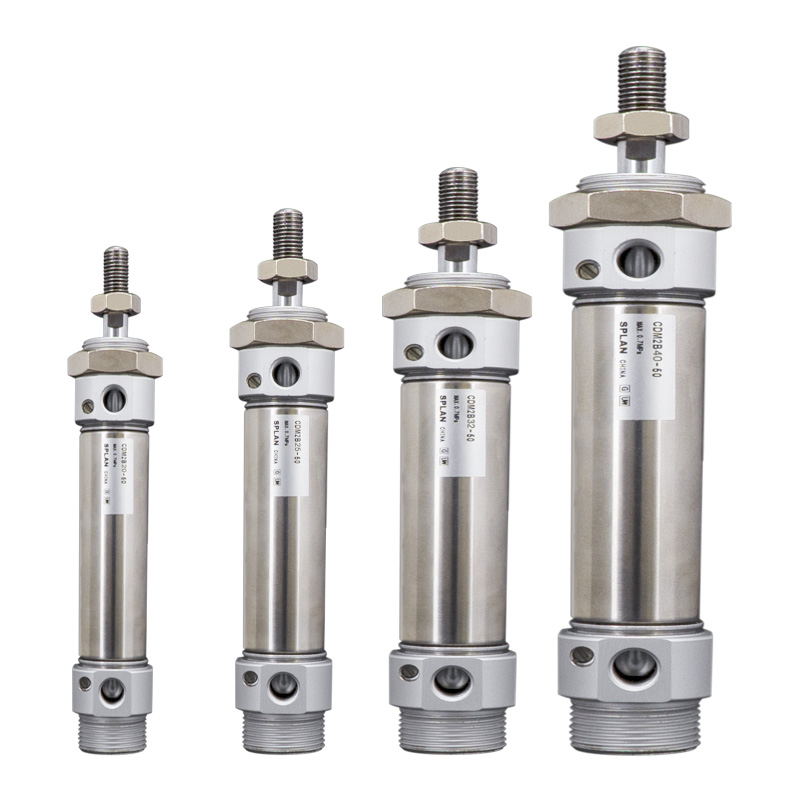

SOLH CM2/CDM2 paslanmaz çelik yuvarlak pnömatik silindir, JIS B 8356 standardına uygundur ve φ20/25/32/40 mm delik boyutlarında sunulan SMC CM2 serisiyle tamamen değiştirilebilir. Çıkış itme kuvveti, mikro kalem tipi silindirler ile standart rot kolu silindirleri arasında değişir. Namlu, piston kolu ve uç kapakları, gıda, ilaç ve elektronik endüstrilerindeki temiz otomasyon hatlarına uygun, paslanmaya karşı dayanıklılık ve nemli, zayıf asit ve zayıf alkali ortamlarına tolerans sağlayan 304 paslanmaz çelik kullanır. Eksiksiz bir varyant yelpazesi, CDM2B standart çift etkili tip, CM2S/CM2T tek etkili yay geri dönüşlü/uzatmalı, CM2W çift çubuklu senkron silindir ve CM2K altıgen dönmeyen çubuk silindiri içerir. CDM2 versiyonları, konum tespiti için M9B ve A93 manyetik anahtarlarla uyumlu dahili manyetik halkayla birlikte gelir. Standart kauçuk yastık donatılmıştır; son ek Yüksek hızlı çalışma sırasında darbe gürültüsünü azaltmak için hava yastığı isteğe bağlıdır. Düşük sürtünmeli sızdırmazlık, 8 milyon döngüden fazla hizmet ömrüyle yağsız çalışmayı mümkün kılar. Çoklu montaj stilleri desteklenir: temel tip, ayak montajı, flanş, çatal ve muylu montajı. Orta yükte itme, kaldırma, konumlandırma ve kenetleme görevlerinde yaygın olarak kullanılır. Model seçiminde minimum %50 itme güvenlik payı bırakılacaktır.

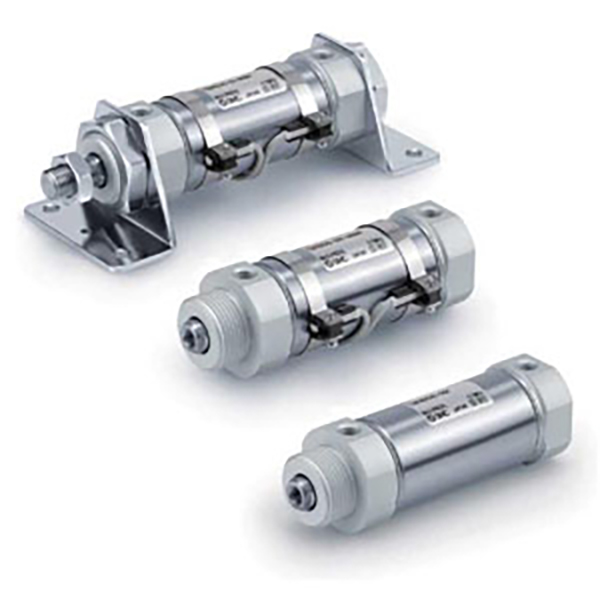

SOLH CM3 kısa paslanmaz çelik mini silindirler, geleneksel CM2 serisi pnömatik aktüatörlerin geliştirilmiş kompakt alternatifleridir. Tamamen 304 paslanmaz çelikten yapılmış olup, gıda, ilaç ve temiz atölye ortamlarına uygun, olağanüstü pas ve zayıf asit-alkali korozyon direnci sağlarlar. Optimize edilmiş yapı, toplam uzunluğu 29 mm'ye kadar kısaltır ve ağırlığı %21 oranında azaltır; dar ekipman alanında esnek, çok açılı kurulum sağlamak için dört yönlü hava bağlantı noktalarıyla eşleştirilir. Çift etkili, yaylı tek etkili, çift kollu ve dönme önleyici piston kolu dahil çok sayıda varyant, çeşitli doğrusal tahrik gereksinimlerini karşılar; CDM3 manyetik versiyonu, PLC otomatik kilitleme kontrolü için manyetik anahtar algılamayı destekler. Düşük sürtünmeli, yağsız sızdırmazlık, 8 milyondan fazla istikrarlı çalışma döngüsü sağlar. Fabrikamız, tıbbi ambalajlama, elektronik montaj ve gıda işleme otomatik konumlandırmada yaygın olarak uygulanan seri üretim ve yeterli spot envanteri sürdürmektedir.

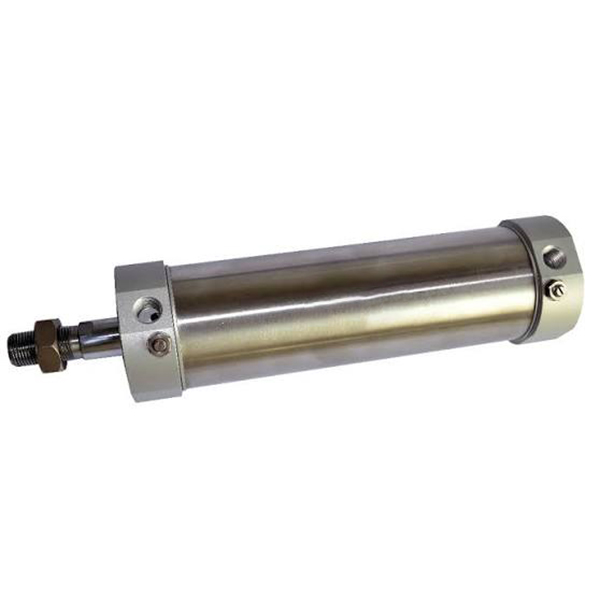

SOLH MG serisi paslanmaz çelik mini pnömatik silindirler, JIS endüstriyel standartlarına uygun olarak tasarlanmış olup, doğrudan değiştirme ve üretim hattına uyarlama için tam boyutlu değiştirilebilirlik ile SMC CM2 ve CM3 serilerine uygun maliyetli alternatifler sunar. Yüksek mukavemetli alüminyum uç kapaklarıyla eşleştirilmiş SUS304 paslanmaz çelik namlu ve piston kolu ile üretilen bu ürünler, yüksek nem, toz, zayıf asit ve zayıf alkali ortamlara karşı paslanmaya karşı olağanüstü dayanıklılık sunar ve gıda, ilaç ve paketleme otomasyonu için mükemmel şekilde uygundur. Perçinli kıvrılma, uzun süreli yüksek frekanslı ileri geri hareket sırasında mükemmel titreşim önleyici stabilite için namluyu ve uç kapakları sıkı bir şekilde sabitler. Eksiksiz bir ürün yelpazesi, standart çift etkili, yaylı tek etkili kapatma sıfırlama tiplerini, senkron çift çubuklu varyantları ve yüksek hızlı çevrimlerde darbeyi ve gürültüyü bastırmak için manuel olarak ayarlanabilen hava yastıklarına sahip yükseltilmiş modelleri kapsar. Yerleşik yağ depolama oluklarına sahip düşük sürtünmeli kompozit sızdırmazlık, 8 milyondan fazla çalışma döngüsü boyunca yağsız, bakım gerektirmeyen çalışmayı destekler. Her ünite, gerçek zamanlı konum geri bildirimi ve PLC otomatik bağlantı kontrolünü gerçekleştirmek için SMC M9B ve Airtac CS1-G sensörleriyle uyumlu yerleşik bir manyetik halkayla önceden kurulmuş olarak gelir. İstikrarlı seri üretim ve yeterli denizaşırı spot envanter ile desteklenen bu uygun maliyetli silindirler, nemli ve hafif aşındırıcı atölye ortamlarında çalışan orta dereceli otomatik ekipmanlarda yaygın olarak kullanılmaktadır.

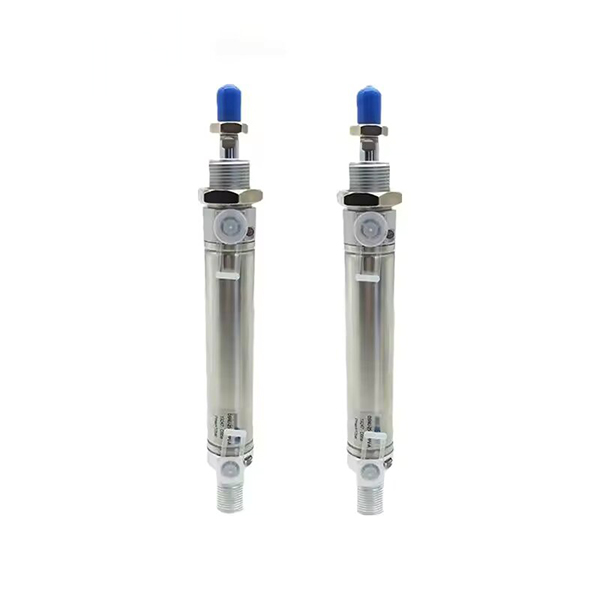

SOLH DSNU paslanmaz çelik mini pnömatik silindirler, ISO 6432 ve CETOP RP52P uluslararası standartlarına sıkı sıkıya uygundur, FESTO DSNU orijinal silindirleriyle tamamen değiştirilebilir, ayrıca doğrudan değiştirme için SMC CM2 ve Airtac MG serisiyle de uyumludur. Tamamen SUS304 paslanmaz çelik namlu ve dövme alüminyum uç kapaklı piston kolundan üretilen bu ürün, yüksek neme, zayıf asit ve zayıf alkali ortamlarına dayanacak şekilde olağanüstü pas geçirmezlik ve korozyon önleme özelliği sunar; gıda, ilaç ve hijyenik sınıf üretim hatları için mükemmel şekilde uygundur. Silindir kıvrımlı uç kapağı bağlantısı, titreşime karşı sağlam yapısal stabilite sağlar. Çift etkili, yaylı tek etkili ve DSNU-S ultra kısa kompakt versiyon dahil olmak üzere çeşitli varyantları destekler; İsteğe bağlı PPV kendinden uyarlamalı hava yastığı, istikrarlı yüksek hızlı ileri geri hareket için sönümlemeyi 0,1~1,0MPa basınç aralığında otomatik olarak ayarlar. Düşük sürtünmeli kompozit sızdırmazlık, 8 milyon döngüden fazla hizmet ömrüyle yağsız çalışmayı mümkün kılar; dahili manyetik halka seçeneği, PLC konum geri bildirimi için ana akım manyetik sensörlerle çalışır. Gıda işleme, tıbbi paketleme, elektronik montaj ve zorlu koşullardaki otomatik istasyonlarda yaygın olarak kullanılan istikrarlı seri üretimi ve yeterli küresel spot envanteri sürdürüyoruz.

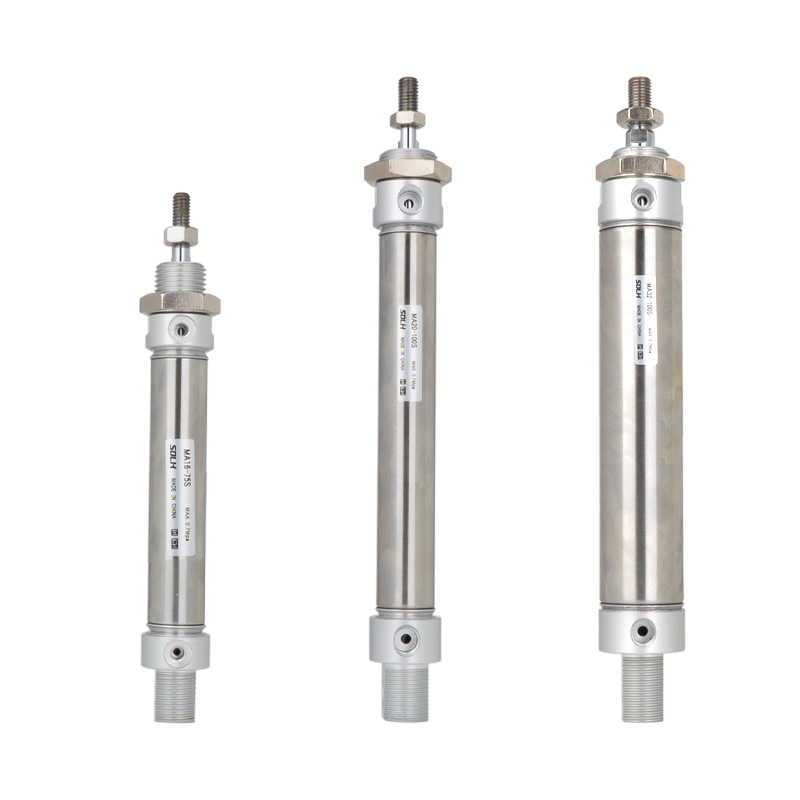

SOLH MA ekonomik paslanmaz çelik mini pnömatik silindir, φ16/20/25/32/40/50/63 mm delik boyutlarını kapsar ve olağanüstü maliyet performansıyla SMC CM2/CM3 serisiyle değiştirilebilir. 304 paslanmaz çelik namlu ve piston çubuğunun yanı sıra alüminyum alaşımlı uç kapaklarını benimser; nemli, hafif aşındırıcı ortamların yanı sıra gıda, elektronik ve ambalaj endüstrileri için temiz üretim hatlarına uygun paslanmaya karşı dayanıklılık sunar. Komple varyantlar arasında MA standart çift etkili model, MTA tek etkili yay geri dönüşü, MSA tek etkili yay uzatması, MAD çift çubuklu senkron silindir ve MAJ stroku ayarlanabilir tip yer alır. Yüksek hızlı çalışma için ayarlanabilir hava yastıklı MAC versiyonu isteğe bağlıdır. Tüm modeller konum geri bildirimi için CS1-G ve M9B manyetik anahtarlarla uyumlu dahili manyetik halkayla donatılmıştır. Standart kauçuk yastıkla birlikte verilir ve isteğe bağlı ayarlanabilir hava yastığı, darbeyi ve gürültüyü etkili bir şekilde azaltır. Kıvrımlı uç kapağı yapısı istikrarlı performans sağlar ve 5 milyon döngüden fazla hizmet ömrüyle yağsız çalışmayı mümkün kılar. Çeşitli ekipman düzenlerine uyacak şekilde silindirik kuyruk, çatal kuyruk, flanş, ayak braketi ve çift çatal dahil olmak üzere birden fazla montaj aksesuarı mevcuttur. Bütçe kısıtlamaları olan hafif ve orta yüklü otomasyon projeleri için idealdir. Seçim sırasında minimum %50'lik bir itme güvenlik marjı önerilir.
