Hava Silindiri

SOLH MHY2 kam tahrikli 180° geniş salınımlı pnömatik tutucu, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Dişli mekanizması yerine kam aktarımını benimser ve iş parçasının gevşemesini önlemek için -3° aşırı yakın konumuyla maksimum 180° açılma açısına ulaşır. Delik boyutları 10/16/20/25 mm'yi kapsar, tek etkili NO/NC çeşitleri olmaksızın tamamen çift etkili ve tekrar konumlandırma doğruluğu ±0,02 mm'ye ulaşır. Optimize edilmiş dar açıklıklı yapı, toza karşı dayanıklılığı artırır. Dört taraflı sensör olukları mevcuttur ve delik içi montaj isteğe bağlıdır. Dahili manyetik halkalar, PLC'ye açık/kapalı geri bildirim sinyalleri göndermek için M9 serisi küçük indükleme anahtarlarıyla çalışır. Kol aktarımı nedeniyle, çene çıkıntısının uzamasıyla etkili sıkma kuvveti keskin bir şekilde azalır; Seçim sırasında tork doğrulaması gereklidir ve kelepçeleme kolu uzunluğunun 35 mm dahilinde olması önerilir. Minyatür robot uç efektörlerinde büyük çaplı boru şeklindeki ve düzensiz iş parçalarını toplamak ve çevirmek için idealdir. Güç kapalıyken tutma veya daha büyük ağır hizmet tipi deliğe ihtiyaç duyulursa MHW2 dişli salınımlı tutucu önerilir; Merkezi lineer kenetleme için MHZ2 paralel tutucu tercih edilir.

SOLH MHT2 mafsallı ağır hizmet tipi kendinden kilitlemeli pnömatik tutucu, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Mafsallı bağlantı ölü nokta yapısı, kenetleme kuvvetini 3~5 kat artırır. Mekanik kendinden kilitleme, tamamen kapandığında devreye girer ve iş parçasının düşmesini önlemek için hava kaybından sonra %80'in üzerinde sıkma kuvvetini korur; baş üstü robot kullanımı ve yüksek güvenlikli istasyonlar için idealdir. İç çap boyutları 32/40/50/63 mm'yi kapsar; standart D tipinde ve güncellenmiş hafif DZ varyantında sunulur. Esnek sensör düzenlemesi için manyetik anahtarlar (M9BW) dört tarafa monte edilebilir. Yüksek mukavemetli alaşımlı çelik çeneler ve aşınmaya dayanıklı bağlantılarla donatılmış olup, uzun süreli yağsız sürekli çalışmayı destekler. Dönüş açısı 23°~28° arasında sınırlıdır, bu nedenle seçim sırasında iş parçası açıklığının doğrulanması gerekir. Otomotiv bileşenleri, döküm ve dövme parçalar, ağır hizmet tipi takım tezgahı yükleme ve presleme ekipmanlarına yönelik güvenlik donanımları için yaygın olarak kullanılır. Kilitleme işlevi olmayan sıradan paralel tutucuların aksine MHT2, düşmeye karşı koruma gerektiren ağır yükler için tercih edilen çözümdür.

SOLH MHW2 kremayer ve pinyonlu 180° salınımlı pnömatik tutucu, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Kremayer ve pinyon dişli tahriki simetrik senkron çene salınımı sağlar, her bir çene toplam 180° açılma için 90°'ye kadar döner, dengeli kenetlemeyi garanti etmek ve iş parçasının kaymasını önlemek için senkronizasyon hatası ≤0,1°'dir. Tamamen çift etkili konfigürasyonda delik boyutları 20 ila 50 mm arasında değişir. Çeneler tam açıklıkta gövdeye dik durur, işgal edilen alanı en aza indirir ve mekanik kaçınmayı ve iş parçasının ters çevrilmesini kolaylaştırır. Sert eloksallı kare alüminyum gövde, sınırsız manyetik anahtar kurulumu için dört tarafı sensör oluklarına sahiptir. Optimize edilmiş toz geçirmez sızdırmazlık, tozlu atölyelerde uzun süreli çalışmayı destekler. Kam tahrikli MHY2 ile karşılaştırıldığında MHW2 daha yüksek yük kapasitesi ve daha iyi senkronizasyon sağlar; Geçişli MHT2'den farklı olarak, kapanma durumunda kendi kendine kilitleme özelliği yoktur ancak çok daha geniş bir dönüş açısı sağlar. Orta yükteki iş parçalarının (1~20kg), kartonların, büyük plastik parçaların çevrilmesi ve taşınması ve kapalı otomasyon istasyonlarında yükleme/boşaltma için yaygın olarak kullanılır.

SOLH MRHQ kanatlı tip entegre döner tutucu, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Kanatlı döner modülü ve paralel havalı tutucuyu tek bir aktüatörde birleştirerek döner tabla ve ayrı parmak silindirinin bölünmüş kombinasyonunu değiştirir. Toplam uzunluk yaklaşık %20 oranında kısaltılır ve dönüş sırasında borunun sürtünme girişimi ortadan kaldırılır. Delik boyutları standart 90° ve 180° dönüş versiyonlarıyla 10/16/20/25 mm'yi kapsar. Uç durdurma vidaları toplam ±10° açısal ince ayar yapılmasına olanak sağlar. Çift etkili paralel çene, ±0,01 mm'lik tekrarlı konumlandırma doğruluğuna ulaşır. Konumlandırma çıkıntıları ve pim delikleri ile birlikte beş montaj yüzeyi, hızlı merkezleme ve çok yönlü montajı mümkün kılar. Dahili manyetik halkalar, tam PLC kilitleme kontrolü için hem dönme limitlerini hem de çene açık/kapalı durumunu tespit etmek üzere dört adede kadar M9 serisi küçük indükleme anahtarını destekler. Yağsız, kendinden yağlamalı yapıyı benimseyen bu ürün, 0,1 ila 5 kg arası hafif ve orta yükler için kapalı alan 3C elektronik ve paketleme otomasyon hatlarında iş parçasının tutulması, çevrilmesi ve yön dönüşümü için yaygın olarak kullanılır. Yük seçimi sırasında minimum %30 güvenlik payı gereklidir.

SOLH HFZ doğrusal kılavuz paralel pnömatik tutucu, SMC MHZ2 serisiyle doğrudan değiştirilebilir. Yüksek sağlamlık ve mükemmel ofset yük direnci için bilyeli doğrusal kılavuzla entegre çift pistonlu kremayer ve pinyonlu senkron şanzımanı benimser. Üç çalıştırma çeşidi mevcuttur: standart çift etkili HFZ; tek etkili normalde kapalı HFSZ (hava kesildiğinde yay iş parçasını tutar); tek etkili normalde açık HFTZ (yay, hava kaybı durumunda iş parçasını serbest bırakır). Delik boyutları, ±0,01~±0,02 mm tekrar konumlandırma doğruluğu ile 6 ila 40 mm arasında değişir. Çoklu montaj seçenekleri arasında alttan kılavuz çekme, yandan montaj ve açık delikli N tipi yer alır. Çift taraflı sensör kanalları ve yerleşik manyetik halkalar, açık/kapalı geri bildirim için M9 serisi manyetik anahtarları destekler. Dıştan sıkma ve içten genişleyen kavrama için uygundur. İsteğe bağlı aksesuarlar arasında toz kapakları, yüksek sıcaklık contaları ve NSF-H1 gıda sınıfı gresi bulunur. Etkili sıkma kuvveti çene çıkıntısının uzamasıyla azalır; Yük hesaplaması sırasında ≥1,5 güvenlik faktörü gereklidir. Robot uç efektörleri, 3C elektronikleri, hassas donanım, enjeksiyonlu kalıplama ve paketleme otomasyonu hassas kavrama istasyonlarında, özellikle güç kapalıyken güvenli tutma veya bırakma gerektiren uygulamalar ve yanal ofset yüklerin olduğu çalışma koşulları için yaygın olarak kullanılmaktadır.

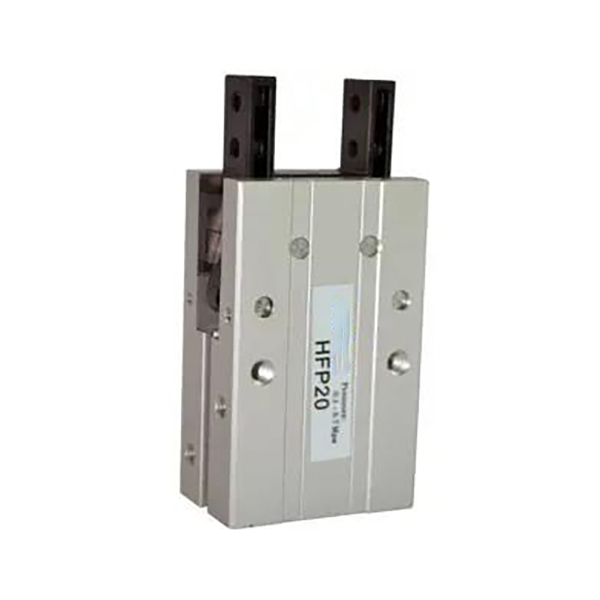

SOLH HFP ekonomik kaldıraç tipi paralel pnömatik tutucu, uygun maliyetli, hafif bir kavrama çözümü olarak mekanik kol bağlantı aktarımını benimser. Delik boyutları 10/16/20/25/32 mm'yi kapsar. Çeneler piston uzatıldığında kapanır ve geri çekildiğinde açılır; Güvenilir iş parçası tutuşu için sıkma kuvveti açma kuvvetinden %20~%30 daha yüksektir. Montaj delikleri üç tarafta mevcuttur: yan, alt ve arka. Yerleşik kalıcı mıknatıslar, açık/kapalı durum geri bildirimi için CS1-G manyetik anahtarlarla çalışır. Metal sürtünme izolasyon plakaları, yüksek döngülü sürekli çalışmaya uyum sağlamak için aşınmayı azaltır. HFZ ve MHZ2 gibi doğrusal kılavuzlu tutuculara ekonomik bir alternatif olarak konumlandırılan bu ürün, maliyet açısından hassas hafif ve orta yük uygulamalarına uygundur. Kaldıraçlı bağlantılarda periyodik gres bakımı yapılması tavsiye edilir. 3C plastik parçaların, minyatür damgalı donanımların ve küçük ambalaj bileşenlerinin yüksek frekanslı işlenmesinde yaygın olarak kullanılır. Kalıcı ağır ofset yüklerin veya ultra yüksek hassasiyetli montaj gereksinimlerinin olduğu koşullar için önerilmez.

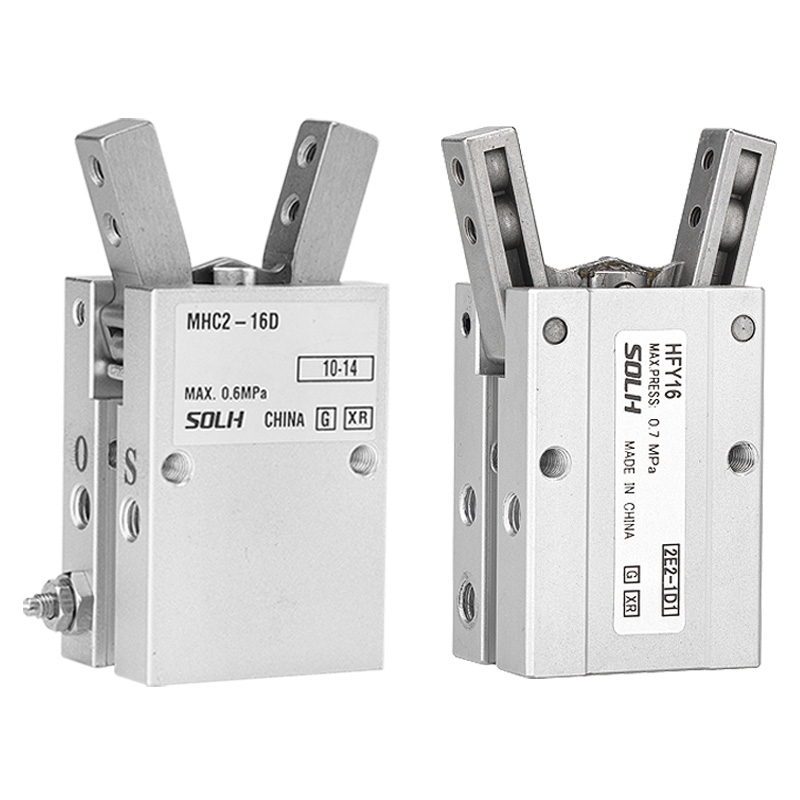

SOLH HFY Y tipi pivot salınımlı pnömatik tutucu, SMC MHC2'ye uygun maliyetli, değiştirilebilir bir alternatif olarak hizmet eder. Kol tork yükseltmeli tek pistonlu pivot bağlantısıyla tahrik edilir. İki çeşit sunulmaktadır: çift etkili HFY ve tek etkili normalde açık HFTY. Dönüş aralığı +30°/-10°'ye ulaşır ve toplam etkili dönüş açısı 40° civarındadır. Yerleşik ayarlanabilir gaz kelebeği valfleri açma ve kapama için bağımsız hız regülasyonu sağlar ve tekrar konumlandırma doğruluğu ±0,02 mm'ye ulaşır. Delik boyutları 6/10/16/20/25/32 mm'yi kapsar. Üç montaj yüzeyi (alt, yan, arka) mevcuttur. Dahili manyetik halkalar, limit sinyali geri bildirimi için CMSH ve DS1-G manyetik anahtarlarla uyumludur. Kapalı kurulum alanı ve yüksek frekanslı hafif yük taşıma koşulları altında yuvarlak, kavisli ve düzensiz minyatür parçaların dış ambalajının tutulması için idealdir. Seçim sırasında, çene çıkıntısının uzamasıyla sıkma torkunun azaldığına dikkat edin; Yük doğrulaması için ≥1,5 güvenlik faktörü gereklidir. Orijinal MHC2 ile karşılaştırıldığında HFY, biraz daha dar dönüş açısına sahiptir ancak üstün maliyet performansıyla üç taraflı montajı destekler. Daha geniş salınım aralığı veya kapalıyken normalde kapalı tutma fonksiyonu gerekiyorsa orijinal MHC2 önerilir.

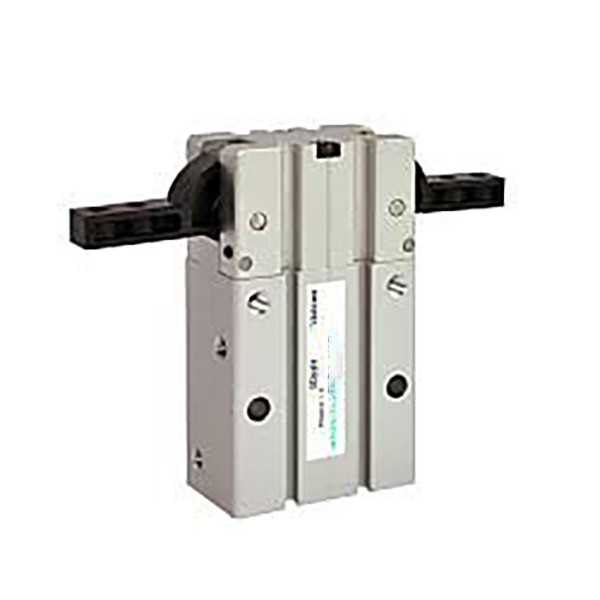

SOLH HFR pivot bağlantısı 180° geniş açılan pnömatik tutucu, çeneleri döndürmek için piston bağlantısıyla tahrik edilir. Her bir çene 90°'ye kadar dönerek maksimum açıklık sağlamak ve alma ve yerleştirme sırasında mekanik müdahaleyi ortadan kaldırmak için tamamen açıldığında düz bir çizgi oluşturur. Tamamen çift etkili tasarımla delik boyutları 10/16/20/25/32 mm'yi kapsar. -2°~-5° aşırı kapanma açısı stabil sıkıştırma sağlar. Üç montaj yüzeyi (yan, alt, arka) mevcuttur; Tabandaki pim deliklerinin konumlandırılması montaj doğruluğunu artırır ve sonek-N açık delik montajı isteğe bağlıdır. Tüm modeller yerleşik kalıcı mıknatıslar ve CMSH manyetik anahtarlarla uyumlu sensör yuvalarıyla birlikte gelir. Optimize edilmiş toz geçirmez çene yapısı ve sürtünme önleyici metal ayırıcılar, orta derecede tozlu atölye ortamları için 5 milyon döngüden fazla hizmet ömrü sağlar. Derin boşluklu iş parçalarının, büyük plastik muhafazaların ve kutu malzemelerinin kavranması ve döndürülmesi için yaygın olarak kullanılır. Aşırı kaçınma açıklığının gerekli olmadığı durumlarda, orta yüklü uygulamalar için MHW2 dişli tahrikli döner tutucu düşünülebilir. Tork hesaplaması sırasında minimum %30 güvenlik payı ayrılmalıdır; uzatılmış çene çıkıntısı etkili sıkma torkunu büyük ölçüde azaltır.

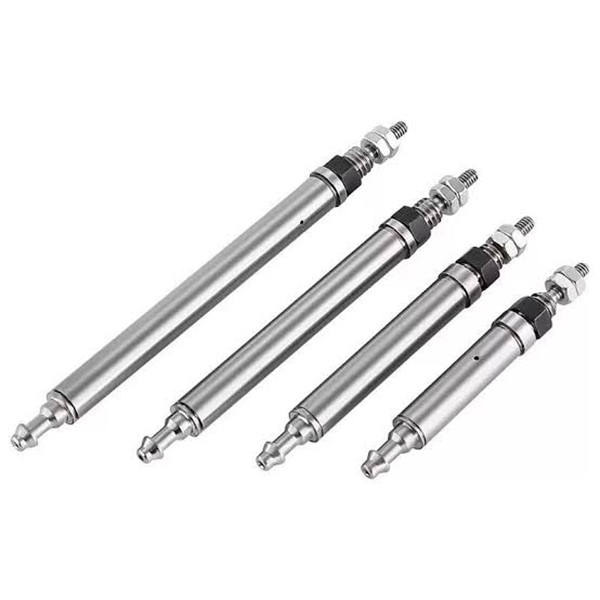

SOLH CJ1 ultra minyatür pimli pnömatik silindir, φ2,5 ve φ4 delik boyutlarında sunulan eşdeğer SMC modelleriyle değiştirilebilir. φ2,5 yalnızca tek etkili yay geri dönüşüdür, φ4 ise hem tek etkili hem de çift etkili versiyonları destekler. İnce ve ultra hafif (2~3,5g), hızlı tepki için yerleşik bir yastığa sahip değildir. Çubuk tarafındaki hava portu, boru düzenini kolaylaştırmak için ±90° döndürülebilir. Her iki uçtaki dış dişler ekstra braketlere ihtiyaç duymadan doğrudan eksenel sabitlemeye olanak sağlar. Hassas küçük iş parçalarında darbe hasarını önlemek için 100 g'ın altındaki mikro yükler için uygun olan, 0,5 MPa'da 0,64 ila 6,3 N arasında değişen bir itme kuvveti sağlar. NBR contaları temiz çevre için yağsız çalışmayı destekler. 3C düğme dayanıklılık testi, çip çıkarma, mikro bileşen konumlandırma, hassas cihaz ince ayarı ve tıbbi cihazlar için minyatür aktüatörler dahil olmak üzere kısa stroklu, yüksek frekanslı itme-çekme görevlerinde yaygın olarak uygulanır. Seçim sırasında en az %50'lik bir itme güvenlik faktörü önerilir.
