Pnömatik Bileşenler Serisi

SOLH IS3000 piston tipi mekanik pnömatik basınç şalteri, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Hava basıncı, 0,1~0,7MPa ayarlanabilir basınç aralığı, histerezis ≤0,05MPa ve tekrarlanabilirlik ±0,05MPa ile 1NA+1NC mikro kontak anahtarını harekete geçirmek için yerleşik pistonu iter. Döküm alüminyum gövde, güç kaynağı olmadan çevrimdışı basınç ayarı için üst ayar düğmesi ve dereceli pencere ile donatılmış, IP40 toz geçirmezlik derecesine ulaşır. Standart port Rc1/4, opsiyonel NPT1/4 dişli, IS3100 conta montaj versiyonu ve PLC'ye özel IS3010 mikro yük varyantının yanı sıra gösterge ışıklı opsiyonel model. Sağlam pistonlu mekanik yapısı, titreşimli besleyicilerde, vurucu çekiçlerde ve damgalama makinelerinde, dijital elektronik anahtarlarda yaygın olarak görülen sinyal kayması veya yanlış tetikleme olmaksızın stabil, olağanüstü şok ve titreşim direnci sağlar. Maksimum kontak yükü 1A, minyatür solenoid valflerin doğrudan çalıştırılmasına veya ana hava kaynağı düşük basınç koruması, silindir kelepçeleme konumu onayı ve titreşim ekipmanı için pnömatik güvenlik kilidi için yaygın olarak uygulanan PLC dijital girişlerine bağlantıya olanak tanır. IS10 manyetik anahtarlara göre daha yüksek elektrik yükü kapasitesi ve ISE30A dijital basınç anahtarlarına göre daha iyi maliyet performansı ve titreşim stabilitesi sağlar.

SOLH IS10 temassız kamış borulu pnömatik basınç şalteri, eşleşen SMC hava servis ünitesi aksesuarlarıyla tamamen değiştirilebilir. Reed tüpünü manyetik olarak tetiklemek için mıknatısla donatılmış bir pistonu tahrik eden hava basıncıyla çalışır, sıfır mekanik temas aşınması içerir ve elektrik kıvılcımı yoktur ve IS3000 pistonlu mikro kontak anahtarlarından çok daha uzun servis ömrüne sahiptir. Ayarlanabilir basınç aralığı 0,1~0,6 MPa'yı kapsar ve histerezis 0,08 MPa'nın altında kontrol edilir. Yan dereceli görüntüleme penceresi, güç kaynağı olmadan bir tornavidayla çevrimdışı basınç kalibrasyonuna olanak tanır. İki montaj tipi mevcuttur: R1/8 sıralı dişli IS10-01S ve kabin alanından tasarruf etmek için doğrudan AC FRL manifoldlarına bağlanan klipsli IS10M. Minyatür solenoid valfleri doğrudan çalıştırabilen veya PLC dijital girişlerine bağlanabilen AC/DC 100V için nominal kontak yükü 1A'ya ulaşır. Minyatür ve hafif olup, ana hava düşük basınç alarmı, silindir tam strok onayı ve vibratör pnömatik devrelerinin güvenlik kilidi için uygun maliyetli bir basınç monitörü olarak hizmet eder.

SOLH MQR çok kanallı döner bağlantı elemanı, 0,003~0,50 N·m'lik ultra düşük dönme torkuna sahip metal temassız boşluk sızdırmazlığını benimser. Kauçuk sızdırmazlık halkaları içermediğinden, uzun süreli statik depolamadan sonra bile yapışmayı önler. Çapraz sızıntı olmadan 1/2/4/8/12/16 bağımsız hava geçişleriyle birlikte sunulan bu cihaz, -100kPa vakum altında 1,0MPa pozitif basınca kadar çalışır. Çift yataklarla desteklenen bu makine, 1 milyara kadar bakım gerektirmeyen dönüşle maksimum 3000 rpm çift yönlü dönüşe ulaşır. Standart M5 dişli portları ve yağlama gerektirmeyen yapısıyla donatılmış olup, elektronik, paketleme ve baskı döner otomasyon makinelerinde döner jig vakum adsorpsiyonunda ve sürekli hava beslemesinde yaygın olarak uygulanan robot bağlantıları, döner indeksleme tablaları ve döner silindirler için boru hattının bükülmesini ortadan kaldırır. Sabit mahfaza sabitlenmeli ve dönen taraf esnek kaplinle eşleştirilmelidir; ağır radyal ve eksenel yükler yasaktır.

SOLH PB1011A minyatür diyaframlı pompa, eşdeğer SMC PB1011 modelleriyle tamamen değiştirilebilir. Entegre yerleşik DC24V 3 yollu solenoid valf doğrudan elektrik kontrolü sağlarken, PB1013A hava pilotu modeli harici ekipman kilidi için tasarlanmıştır. Şaftsız contalı yapı orta sızıntıyı tamamen ortadan kaldırır. Islak bileşenler, zayıf asit, alkali ve organik solventlere karşı mükemmel direnç için kompozit PTFE diyaframlar ve FKM contalarla eşleştirilmiş, isteğe bağlı PP polipropilen veya SUS316 paslanmaz çeliktir. 8 ila 2000 mL/dak arasında ayarlanabilir akış sağlar, maksimum 2,5 m kuru emme kaldırma kuvvetiyle 100 mPa·s'ye kadar sıvı viskozitesini idare eder, 64 dB(A) gürültünün altında çalışır ve 30 milyon döngü diyafram servis ömrüne ulaşır. Sıvı bağlantı noktaları, isteğe bağlı NPT1/8 ile standart Rc1/8 dişini benimser; hava besleme ve egzoz bağlantı noktaları M5 minyatür dişleri kullanır. Kurulum, hava kilidini önlemek için sıvı çıkışının yukarıya bakmasını gerektirir. Yarı iletken ve PV hatlarında mikro kimyasal sıvı transferi, tıbbi biyokimyasal reaktif beslemesi, baskı mürekkebi ve tutkal tedariki ve çevresel su arıtma ekipmanları için hassas kimyasal dozajı için yaygın olarak kullanılır.

SOLH VR3200/VR3201 güç gerektirmeyen mekanik pnömatik-elektrik rölesi, eşleşen SMC modelleriyle tamamen değiştirilebilir. PLC kilidi, basınç izleme ve arıza alarmı için hava basıncı sinyallerini harici güç kaynağı olmadan 1NO+1NC kuru kontak sinyallerine dönüştürür; 0,1 ila 1,0MPa arasında ayarlanabilir tetikleme basıncı ve yüksek yüke sahip dahili mikro anahtarla. Üç model mevcuttur: kuru, tozsuz kontrol kabinleri için açık çerçeveli VR3200; nemli ve tozlu takım tezgahları ve üretim hatları için tamamen yalıtılmış IP44 damlamaya dayanıklı VR3201; Güçlü EMC girişimi ve ihracat makineleri için özel topraklama terminaline sahip CE sertifikalı VR3202. Standart Rc1/8 hava girişi, pirinç valf gövdesi, POM pistonu, paslanmaz çelik geri dönüş yayı ve NBR conta ile donatılmış olup, elektronik sensörler olmadan patlamaya eğilimli atölyelerde silindir sıkma basıncı onayı, vakumlu ayna negatif basınç geri bildirimi, ana hava kaynağı düşük basınç uyarısı ve sinyal dönüşümü için yaygın olarak kullanılır.

SOLH AN serisi pnömatik egzoz susturucusu, eşdeğer SMC susturucularıyla tamamen değiştirilebilir, M5 mikro dişten Rc2" büyük deliğe kadar tüm boyut aralığını kapsar, alev geciktirici sinterlenmiş reçine ve yüksek sıcaklıkta sinterlenmiş bakır metal versiyonları mevcuttur. 25~35dB(A) gürültü azaltma sağlar. Çift katmanlı kompozit yapı, solenoid valflerden ve silindirlerden gelen yüksek hızlı egzoz darbe gürültüsünü etkili bir şekilde bastırır, yağ buharı sıçramasını engeller ve düşük egzoz sağlar Aktüatörleri yavaşlatmadan geri basınç. Reçine modeli, UL94-V0 alev geciktirici muhafazayla -10 ila 60°C arasında çalışır, sinterlenmiş metal tipi ise sık sık karşılaşılan yüksek sıcaklıktaki egzoz ortamları için 150°C'ye kadar dayanır. Tüm seri, metrik, Rc, NPT ve itmeli bağlantı seçenekleriyle hava akışı kapasitesine göre mikro, orta ve endüstriyel büyük delikli modeller olarak sınıflandırılır. Tüm pnömatik devreler için temel gürültü azaltıcı çevre aksesuarları olarak hizmet veren, ters hava üflemeyle temizlenebilir.

SOLH G serisi pnömatik basınç göstergeleri basınçlı hava ölçümüne özeldir; panele gömme için arkadan dişli G tipine ve hat içi boru montajı için yandan dişli GA tipine bölünmüştür. Kadran boyutları 0,2~1,5MPa ölçüm aralığıyla φ15 ile φ63 arasında değişir. Standart doğruluk ±%3 FS'dir, mini G15 ve G27 ise ±%5 FS'ye ulaşır. Kırmızı-yeşil limit halkalarıyla donatılmış L çeşitleri, sezgisel görsel basınç durumu tanımlamasına olanak tanır; büyük kadran G53-L ve G63-L, uzun mesafelerden net okumaları garanti eder. Bağlantı dişleri M5, R1/16, R1/8 ve R1/4'ü içerir. Standart pirinç bağlantı parçaları sağlanır ve yarı iletken yüksek saflıkta gaz devreleri için bakırsız, yağsız, temiz versiyonlar isteğe bağlıdır. Gösterge, çinko alaşımı / nikel kaplamalı alüminyum muhafazayı ve darbeye dayanıklı polikarbonat pencereyi benimser. Gerçek zamanlı hava basıncı izleme için solenoid valfler, regülatörler ve otomasyon ekipmanlarıyla geniş ölçüde uyumlu olan tüm boyutlar, ithal eşdeğer basınç göstergeleri ile tamamen değiştirilebilir.

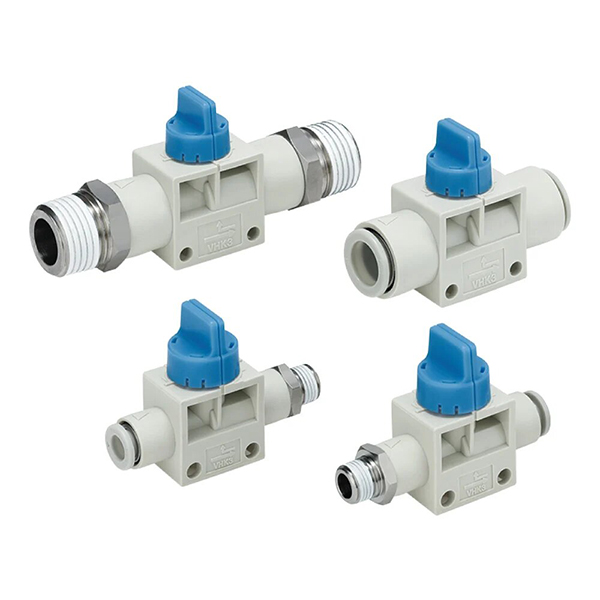

SOLH VHK düğmeli manuel valf, orijinal SMC VHK valfleriyle tamamen değiştirilebilen 2/2 yollu kapatma ve 3/2 yollu basınç tahliye türlerini içerir. Kendi geliştirdiği hassas popet sızdırmazlığı, alev geciktirici PBT mahfazası ve bakır makarayı benimseyen bu ürün, yeterli spot tedarikiyle otomatik olarak seri olarak üretilir. 90° düşük torklu dönme işlemine ve çok sayıda itmeli/dişli konnektöre sahiptir. 3/2 yollu versiyon, kompakt minyatür pnömatik sistemlerde solenoid valfler, vakum devresi anahtarlaması ve branş hava kontrolünden önce güvenlik tahliyesi için yaygın olarak kullanılan, artık basıncı otomatik olarak tahliye eder.

SOLH 4F pnömatik ayak pedallı valf, entegre döküm alüminyum muhafazayı benimser ve AirTAC eşdeğer modelleriyle tamamen değiştirilebilir. Kendi geliştirdiğimiz çift egzoz sızdırmazlık teknolojisi üzerine inşa edilen bu ürün, yeterli spot envanter ve istikrarlı küresel sevkiyatlarla otomatik montaj hatlarında seri olarak üretilmektedir. IP54 toz ve sıçrama direncine sahip, kendi kendine sıfırlanan, kendi kendine kilitlenen ve güvenlik koruma versiyonları mevcut olan bu cihaz, damgalama, perçinleme armatürleri ve yerinde devre hata ayıklama için çift etkili silindirlerin ileri geri hareketini geniş çapta kontrol eder. Yüksek hava akışı hızlı yanıt sağlar, darbeye dayanıklı yapı, endüstriyel atölyelerde ağır işlerde sık adım atmaya uygundur.
