Kontrol Vanası

SOLH 4H serisi manivelalı yön kontrol valfleri, 5/2 konumlu ve 5/3 konumlu konfigürasyonları kapsayan ana endüstri standartlarına uygun olarak geliştirilmiştir. Elektromanyetik bobinler veya pnömatik pilot sinyalleri olmaksızın yalnızca manüel kol manipülasyonu ile çalıştırılan bu makara tipi manüel valfler, sahada ekipmanın devreye alınması, acil durum güvenlik kapatması ve çift etkili silindirlerin yavaş yavaş kontrolü için yaygın olarak kullanılmaktadır. Yüksek mukavemetli alüminyum alaşımlı mahfazalar ve hassas makara düzenekleriyle üretilen iki konumlandırma yapısı isteğe bağlıdır: otomatik yay geri dönüşü ve çelik bilyeli mekanik kilitleme. En önemlisi, montaj boyutlarının 4V solenoid valfler ve 4A havayla çalışan valflerle tamamen tutarlı olması, standart pnömatik sistemlerde elektrik, pnömatik ve manuel kontrol modları arasında doğrudan değişim ve esnek geçişe olanak tanır. Beş portlu düzen, uluslararası genel spesifikasyonlara uygundur: P, ana basınçlı hava besleme girişi görevi görür; A ve B bağlantı noktaları, uzatma ve geri çekme hareketlerini yönetmek için çift etkili silindirlerin iki boşluğuna bağlanır; R ve S, egzoz gürültüsünü azaltmak için standart susturucularla uyumlu egzoz portlarıdır. 5/2 konumlu modeller için, istenmeyen sürekli hareketlere karşı kusursuz koruma sağlamak üzere kol serbest bırakıldığında yay sıfırlamalı modeller otomatik olarak geri döner; kendinden kilitlenen versiyonlar, çelik bilye konumlandırma yoluyla makara konumunu güvence altına alır ve uzun süreli sabit çalışma durumları için ideal olan, manuel anahtarlamaya kadar kilitli kalır. Tüm 5/3-konumlu üniteler, yapılandırılabilir üç nötr modla ikili sabit bilya konumlandırmayı benimser. Kapalı Merkez (Tip C), silindirleri kilitlemek ve dikey olarak monte edilen aktüatörlerin düşmesini önlemek için tüm bağlantı noktalarını kapatır; Egzoz Merkezi (Tip C), basıncı tahliye etmek için A/B bağlantı noktalarını havalandırır ve manuel test sırasında silindirin serbest yüzmesine olanak tanır; Basınç Merkezi (Tip P), eşzamanlı kenetleme ve kuvvet dengesi düzenlemesi için her iki çalışma portuna da basınçlı hava sağlar. Yağlama gerektirmeyen koşullar altında 0,15~0,8 MPa aralığında filtrelenmiş basınçlı havayla çalışan vanalar, -20°C ila +70°C arasında sürekli çalışır. Mevcut spesifikasyonlar, çoklu diş seçenekleriyle 4H200 ila 4H400 arasındadır. Elektrikli bileşenlerden yoksun olan vanalar, kıvılcım çıkarmayan doğal patlama direncine sahiptir ve yanıcı, tozlu ve yüksek riskli üretim sahaları için çok uygundur. Üretim hattının manuel devreye alınması, acil durum pnömatik devre kesilmesi, güvenlik kilitleme döngüleri ve otomatik kontrol vanalarının sonradan takılması için sıklıkla uygulanan panel montajını ve taban kurulumunu desteklerler.

SOLH 3L serisi 3/2 yollu elle çekmeli yön kontrol valfleri, otomatik yay geri dönüşüyle ​​donatılmış varsayılan Normalde Kapalı (NC) yapıyla standart endüstri spesifikasyonlarına uygundur. Basit eksenel itme-çekme kolu hareketi ile çalıştırılan bu manuel pnömatik valf, hiçbir elektrikli parçaya veya pnömatik tahrik sinyaline ihtiyaç duymaz, bu da onu pnömatik devreler için kendinden güvenli bir manuel anahtarlama bileşeni haline getirir. Tek etkili silindir çalıştırma, devre açma-kapama anahtarlaması, kademeli devreye alma ve güvenlik kilitleme sistemleri için yaygın olarak kullanılmaktadır; özellikle sahada hata ayıklama, acil durum kesme ve patlamaya eğilimli çalışma ortamları için idealdir. Üç portlu düzen evrensel endüstri standartlarına uygundur: Ana basınçlı hava girişi için P, tek etkili silindirleri bağlayan çalışma çıkış portu için A ve egzoz gürültüsünü azaltmak için standart susturucularla uyumlu egzoz portu için R. Normal serbest bırakılmış durumda, yerleşik geri dönüş yayı, P girişini kapatmak için hassas makaraya baskı yapar; A portu, kapalı güvenli durumu korumak amacıyla basınç tahliyesi için R'ye bağlanır. Kolun manuel olarak çekilmesi, silindir hareketini tahrik etmek üzere hava beslemesi için P ve A bağlantı noktalarını bağlamak üzere makarayı kaydırır. Yay, serbest bırakıldığında anında valfi sıfırlar, hava girişini keser ve istenmeyen sürekli çalışmayı önlemek için kalan basıncı boşaltır. Sağlam alüminyum alaşımlı muhafazalar ve düşük sürtünmeli hassas makaralarla üretilen valf, istikrarlı sızdırmazlık performansıyla yağlama gerektirmeden çalışmayı destekler. Kompakt 3L100'den ağır hizmet tipi 3L400'e kadar değişen dört boyut sınıfı, M5, G1/8, G1/4, G3/8 ve G1/2 kapak dişi özelliklerine sahiptir; Küresel kurulum taleplerini karşılamak için PT, NPT ve G dişli seçenekleri mevcuttur. Vana, manuel ve pnömatik kontrol modları arasında kesintisiz geçiş için 3A havayla çalışan vanalarla aynı kurulum boyutlarını paylaşarak panel montajını ve taban montajını destekler. Herhangi bir elektrikli bileşen olmadan, yanıcı, tozlu ve nemli atölyelere uygun kıvılcımsız çalışma sağlar; genellikle manuel sıkma, püskürtme silindiri kontrolü, ekipman bakım güvenliği kilitlemesi ve 3A pilot valflerle eşleştirilmiş kombine manuel-pnömatik mantık kontrol sistemleri için kullanılır.

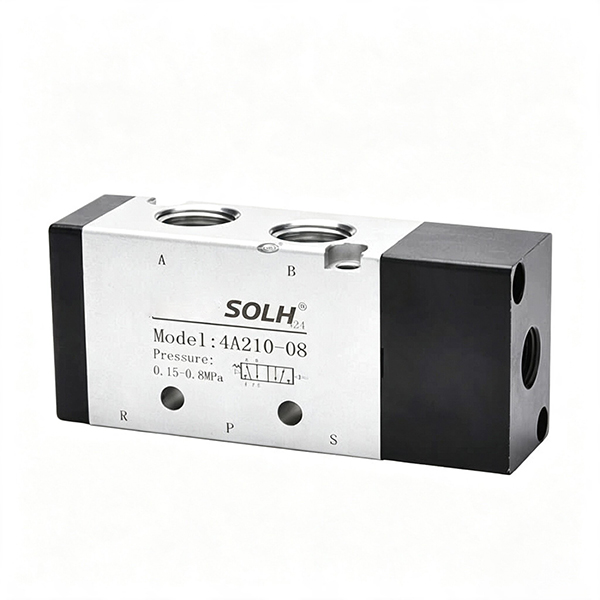

SOLH 4A serisi 5/2 yollu ve 5/3 yollu havayla çalışan yön kontrol valfleri, klasik 4V elektromanyetik solenoid valf serisinin tam pnömatik karşılığıdır. İçerisinde bobin veya elektrikli parça bulunmayan, tamamen harici pnömatik kontrol sinyalleriyle çalıştırılan bu valf, patlamaya karşı doğal güvenlik sağlar ve elektriksiz pnömatik döngüler, tehlikeli patlayıcı alanlar ve güvenlik kilitleme sistemleri için temel kontrol ünitesi olarak hizmet eder. Elektrikle çalışan ve tam pnömatik kontrol şemaları arasında kesintisiz doğrudan değiştirme ve yükseltme için 4V serisiyle aynı kurulum boyutlarını ve akış özelliklerini paylaşan, yüksek hassasiyetli makara konfigürasyonunu ve sağlam alüminyum alaşımlı muhafazaları benimser. Standart beş bağlantı noktalı düzen, endüstrinin evrensel spesifikasyonlarına uygundur: Ana hava besleme girişi için P, uzatma ve geri çekme düzenlemesi için çift etkili silindirlerin iki bölmesine bağlanan çalışma bağlantı noktaları olarak A ve B, çalışma gürültüsünü azaltmak için standart susturucularla uyumlu egzoz bağlantı noktaları olarak R ve S. 5/2 yollu seri, tekli pnömatik kontrol ve çiftli pnömatik kontrol seçenekleri sunar. Tekli hava kontrollü modeller, kontrol havası sinyallerini aldıktan sonra devreye girer ve kontrol basıncı ortadan kalktığında arızaya karşı koruma sağlamak için dahili yaylar tarafından otomatik olarak sıfırlanır. Çift hava kontrollü modellerde geri dönüş yayı bulunmaz ve kontrol havası bağlantısı kesildikten sonra mevcut makara konumunu kalıcı olarak kilitler, bu da sürekli kontrol havası girişi olmadan uzun süreli konumlandırmayı ve basınç tutmayı destekler. 5/3 yollu versiyonlar, seçilebilir üç nötr konfigürasyonla özel olarak çift hava tahriklidir: kapalı merkez (Tip C), silindirleri kilitlemek ve dikey düşmeyi önlemek için tüm portları kapatır; egzoz merkezi (Tip E), basıncın serbest bırakılması ve manuel devreye alma için A/B bağlantı noktalarını atmosfere açar; basınç merkezi (Tip P), eşzamanlı kenetleme ve kuvvet dengesi ayarı için her iki çalışma portuna basınçlı hava besler. 0,15~0,8 MPa çalışma basıncı dahilinde filtrelenmiş basınçlı hava için uygun olan tüm seri, yağlama gerektirmeden çalışmayı destekler ve -20°C'den +70°C'ye kadar güvenilir bir şekilde çalışır. Kimya fabrikalarında, boyama atölyelerinde, madencilikte ve diğer patlama riski taşıyan ortamlarda yaygın olarak uygulanan bu sistem, çift etkili silindirler için komple pnömatik mantık kontrol sistemleri oluşturmak üzere mekanik valfler, elle çalıştırılan valfler ve hava pilot valfleri ile işbirliği yapar.

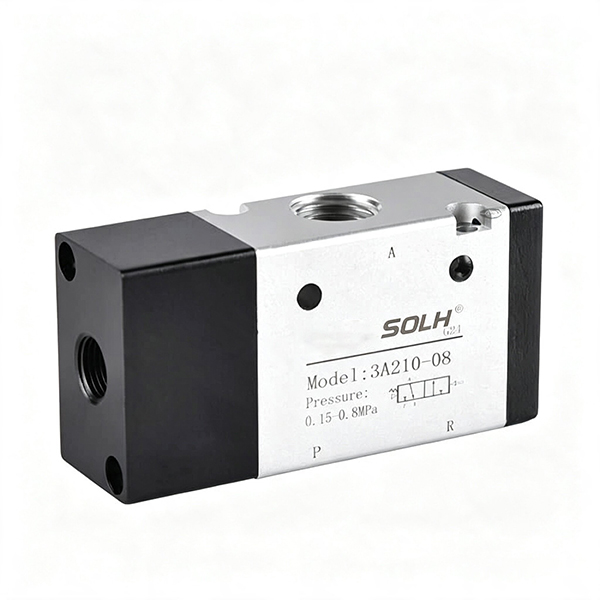

SOLH 3A serisi 3/2 yollu, dışarıdan havayla çalıştırılan yön kontrol valfleri, ana endüstri standartlarına uygun olarak üretilmektedir. Herhangi bir elektromanyetik bobin olmadan tamamen pnömatik sinyal girişiyle çalıştırılan bu seri, tek etkili pnömatik silindirlerin uzatılmasını, geri çekilmesini ve basınç tutulmasını yönetecek şekilde tasarlanmıştır. Tamamen elektriksiz pnömatik devreler, tehlikeli patlayıcı ortamlar ve arıza korumalı endüstriyel makineler için kritik güvenlik kontrol elemanı olarak hizmet eder. Standart üç portlu düzen, evrensel endüstriyel tanımlara uygundur: Ana basınçlı hava besleme girişi için P, tek etkili silindirlere doğrudan bağlanan çalışma çıkışı için A ve basınç tahliyesi ve hızlı yay sıfırlaması için egzoz portu için R. İki kontrol konfigürasyonu mevcuttur. Tekli pnömatik kontrol modelleri (3A×10), harici hava sinyallerini aldıktan sonra devreye girer ve arıza korumalı sıfırlama performansını garanti etmek için kontrol havası sinyali kaldırıldığında dahili yaylar aracılığıyla otomatik olarak sıfırlanır. Çift pnömatik kontrol çeşitleri (3A×20), mandallı makara yapısını benimser ve uzun süreli kelepçeleme ve konumlandırmayı sürdürmek için kontrol havası bağlantısı kesildikten sonra bile valf konumunu kalıcı olarak kilitler. Yüksek mukavemetli alüminyum alaşımlı valf gövdeleri ve hassas işlenmiş makaralarla üretilen valfler, 0,15~0,8 MPa çalışma basıncı aralığında 40 μm'nin üzerinde filtreleme hassasiyetiyle filtrelenmiş basınçlı hava altında yağsız çalışmayı destekler. Minyatür 3A100'den ağır hizmet tipi yüksek akışlı 3A400'e kadar dört boyutlu spesifikasyonlar, M5'ten G1/2'ye kadar dişli bağlantılarını kapsar ve NPT dişleri denizaşırı projeler için isteğe bağlıdır. Dahili elektrikli parçalar içermeyen vana, yanıcı, tozlu ve nemli çalışma ortamları için mükemmel şekilde uygun, patlamaya karşı dayanıklı bir performansa sahiptir. İş parçası bağlama mekanizmalarında, pnömatik güvenlik kilitleme sistemlerinde ve uzun süreli konumlandırma istasyonlarında yaygın olarak kullanılan modüler valf sıraları için rastgele çok açılı kurulumu ve manifold montajını destekler.
