3F / 3FM Serisi 3/2 Yollu Ayak Pedallı Vana | Normalde Kapalı Doğrudan Etkili Pnömatik Taban Vanası

Marka: Richge Technology'den SOLH | AirTAC 3F / 3FM Taban Valfi için Tam Uyumlu Değiştirme

1. Ürüne Genel Bakış

     SOLH 3F ve 3FM serisi3/2 yollu, doğrudan etkili, normalde kapalı pnömatik ayak pedalı valfleriOrijinal AirTAC 3F210 ve 3FM210 modelleriyle tamamen uyumlu ve değiştirilebilir. 3F210, ağır hizmet tipi döküm alüminyum muhafazayı benimserken, 3FM210 hafif bir mini plastik yapıya sahiptir. Her iki seri de standart P/A/R hava portu mantığına sahip yerleşik egzoz tasarımını benimser. Eller serbest pnömatik anahtarlama cihazları olarak hizmet veren bu cihazlar, tek etkili silindir kontrolü, vakum kesme, manuel jog hava devresi açma-kapama, damgalama ve fikstür sıkma kontrolü için yaygın olarak kullanılır.

  1.1 Temel Hava Limanı Mantığı ve Çalışma Prensibi

     • Hava Limanı Tanımı: P (hava girişi), A (çalışma çıkışı), R (dahili egzoz portu)

     • Normalde Kapalı Durum (Pedal Bırakılmış): P girişi kapalı, A portu R egzoz portuyla iletişim kurarak silindirdeki kalan basıncı anında serbest bırakıyor

     • Çalışma Durumu (Pedala Basılı): P-A devresi hava beslemesi için açılır, R egzoz portu basıncı korumak için kapalıdır

     • Kilitleme Fonksiyonu (L Son Eki): Kilitleme tırnağı yapısıyla donatılmıştır. Sürekli hava beslemesi sağlamak amacıyla pedalı kilitlemek için bir kez basın; Basınç tahliyesinin kilidini açmak ve sıfırlamak için tekrar basın

     • Standart Fonksiyon: L olmayan modeller anında kendini sıfırlayan tiptedir, otomatik olarak havayı keser ve ayak serbest bırakıldıktan sonra basıncı serbest bırakır

2. Model Kodlama Kuralları ve Tanımı

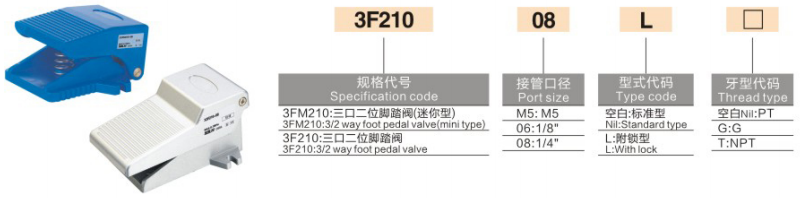

     Kodlama Mantığı: 3(F/FM)210 - [Bağlantı Noktası Boyutu] [L Kilitleme] - [Diş Tipi]

  2.1 Seri Muhafaza Tanımı

     • 3F210: Standart ağır hizmet tipi alüminyum alaşımlı gövde 3/2 yollu taban valfi

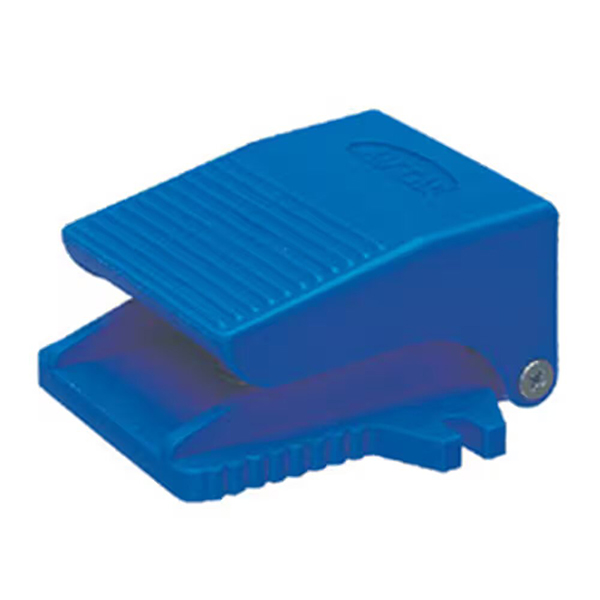

     • 3FM210: Mini hafif plastik taban vanası, dar alanda kurulum için kompakt boyut

  2.2 Bağlantı Noktası Boyutu Belirtimi

     • M5: M5×0,8 ince dişli (3FM mini modele özel, mikro pilot hava kontrolü)

     • 06: G1/8 (PT1/8) standart diş

     • 08: Endüstriyel takımlama için G1/4 (PT1/4) ana akım evrensel spesifikasyon

  2.3 İşlev ve Konu Son Eki

     • L Son Eki: Uzun süreli basınç tutma için kendinden kilitlemeli yapıya sahip

     • Hayır: Anında kendini sıfırlayan tip, pedal bırakıldıktan sonra otomatik basınç tahliyesi

     • Konu Türü: Boş=PT konik diş; G=İngiliz standardı paralel diş; T=NPT Amerikan konik diş

     Model Örneği: 3F210-08L | Kendinden kilitleme fonksiyonlu G1/4 portlu alüminyum alaşımlı taban valfi; 3FM210-M5 | M5 iplik mini plastik mikro taban valfi

  2.4 Tam Seri Spesifikasyon Karşılaştırma Tablosu

3. Temel Teknik Parametreler

4. Seçim Farkı: 3F Alüminyum Serisi ve 3FM Mini Plastik Serisi

5. İşlevsel Ayrım: Kendiliğinden Sıfırlama ve Kendiliğinden Kilitlenme

     • L Olmayan Anında Kendi Kendini Sıfırlayan Tip: Ayak serbest bırakıldıktan sonra pedal otomatik olarak geri döner, hava beslemesi kesilir ve A portundaki basınç serbest bırakılır. Jogging ve aralıklı kontrol senaryoları için en yaygın türdür.

     • L Sonek Kendinden Kilitli Tip: Sürekli hava beslemesi ve basınç tutma amacıyla pedalı kilitlemek için bir kez basın; Kilidi açmak ve kalan basıncı serbest bırakmak için tekrar basın. Pnömatik devreleri uzun süre basınç altında tutmak için özel olarak tasarlanmıştır.

6. Değiştirme ve Tipik Uygulamalar

  6.1 Uyumlu Değiştirme

     SOLH 3F/3FM serisi, orijinal AirTAC 3F210/3FM210 serisinin ve yerli Xinchang/SOLIH eşdeğer modellerin tamamen yerine geçer ve eski FV320 ayak pedalı valflerini mükemmel boyutsal ve işlevsel uyumlulukla doğrudan yükseltebilir ve değiştirebilir.

 6.2 Tipik Uygulama Senaryoları

     • Tek Etkili Silindir Ayak Kumandası: Hava kaynağı → 3F taban valfi → tek etkili silindir; Pedal bırakıldığında silindir otomatik olarak geri döner ve basıncı serbest bırakır, böylece güvenli aralıklı çalışma sağlanır.

     • Vakum Vantuzu Basınç Tahliyesi: Vakumu kesmek için hava sağlama adımı; havayı boşaltmak için pedalı bırakın ve iş parçasının hızlı bir şekilde serbest bırakılması için vantuz tutma kuvvetini ortadan kaldırın.

     • Endüstriyel İşleme Kontrolü: Küçük damgalama makineleri, taşlama makineleri ve pnömatik fikstür bağlama sistemleri için manuel ayak değiştirme, verimli çalışma için elleri serbest bırakma.

Bir Cümle Özeti

     SOLH 3F/3FM serisi 3/2 yollu, normalde kapalı ayak pedallı valfler, ağır hizmet tipi alüminyum, kendiliğinden sıfırlanan/kendinden kilitlenen modelleri ve mini hafif plastik modelleri içerir. IP54 toza ve su sıçramasına karşı koruma performansına, yağlama gerektirmeden çalışmaya ve tam AirTAC uyumluluğuna sahip olan bu valfler, silindir kontrolü, vakum kırma ve endüstriyel işleme işlemleri için standart eller serbest pnömatik anahtarlama valfleridir.
