M5 Serisi 5/2 Yollu Mekanik Vana | M5 Diş Stroku ve Manuel Kontrol Vanası

Marka: Richge Technology'den SOLH | M5×0.8 Dişli 5/2 Yollu Yay Geri Dönüşlü Mekanik ve El Kontrol Vanası

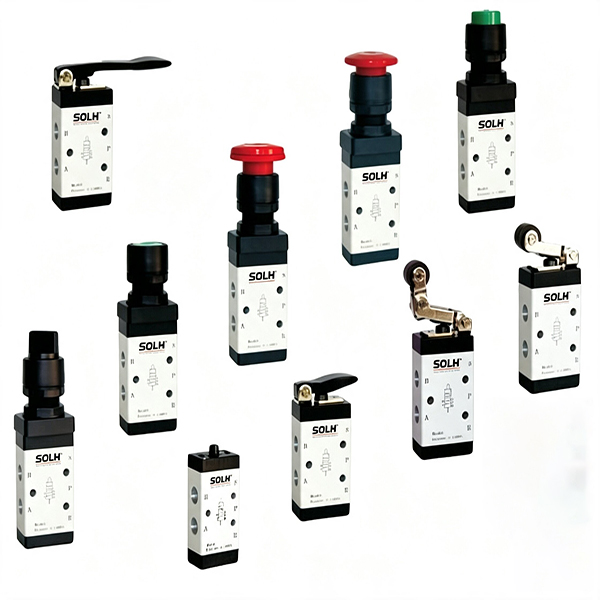

1. Ürüne Genel Bakış

     SOLH M5 serisi profesyonel bir üründür5/2 yollu makara tipi mekanik valf birleşik M5×0,8 ince dişli arayüzü ile. Bobinsiz tasarıma sahip olup, hava devresinin tamamen harici mekanik kuvvet ve otomatik yay sıfırlama ile tersine çevrilmesini gerçekleştirir. Silindir strok limiti konumlandırma, yerinde sinyal geri bildirimi ve ekipmanın manuel başlatma-durdurma pnömatik kontrolü için yaygın olarak uygulanır. Serinin tamamı iki temel tipi kapsar: mekanik tetik (makara/piston) ve manuel kontrol (düğme/kol). Doğrudan değiştirme için AirTAC M5 serisi ve evrensel ev tipi mekanik valflerle tamamen değiştirilebilir.

  1.1 Standart Hava Limanı Tanımı

     • P Bağlantı Noktası: Ana basınçlı hava girişi

     • A/B Çalışma Bağlantı Noktaları: Teleskopik kontrol için çift etkili silindirlerle bağlantı kurun

     • R1/R2 Çift Çıkış Bağlantı Noktaları: Gürültü azaltma ve toz önleme için mikro susturucu kurulumuyla doğrudan uyumlu, valf gövdesinin yana monteli egzoz portları

     • Temel İşlev: 5/2 yollu yay geri dönüşlü yapı, dış kuvvet kaldırıldığında otomatik olarak orijinal durumuna geri döner

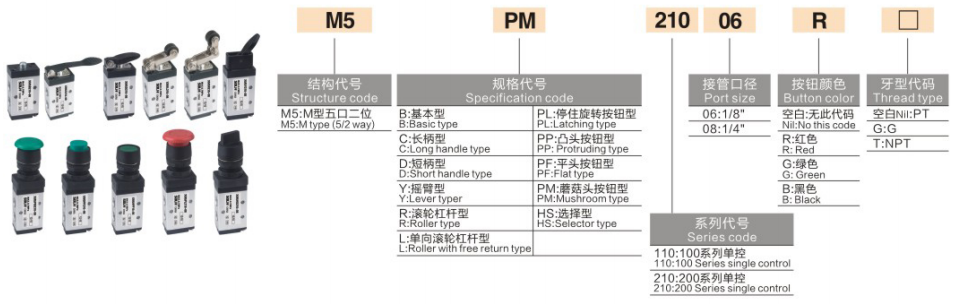

2. Model Kodlama ve Kafa Tipi Seçim Kılavuzu (Çekirdek Seçim Esasları)

 1. Birleşik Kodlama Kuralı: M5【Kafa Kodu】-05 (05, tam seri için birleşik M5 dişli bağlantı noktası anlamına gelir)

 2. Model Örneği: M5R-05 | Standart M5 dişli bağlantı noktasına sahip makaralı kollu tip 5/2 yollu mekanik valf

3. Temel Teknik Parametreler

4. Yapısal Temel Avantajlar

     • Dengeli Makara Yapısı: Hava kaynağının karşı basınç girişiminden arınmış, dengeli kaydırma makarası tasarımını benimser. Hassas ve hafif bir çalışmayla ters çevirme işlemini tamamlamak için yalnızca küçük bir harici kuvvet gerekir.

     • Çift Bölünmüş Egzoz Tasarımı: Harici düzende bağımsız R1/R2 çift taraflı egzoz bağlantı noktaları. Etkili gürültü azaltma ve toz izolasyonu sağlamak ve uzun süreli istikrarlı çalışmayı sağlamak için doğrudan mikro susturucuları takın.

     • Çok Açılı Kurulum: Vana gövdesinin üst ve alt kısımları, çeşitli ekipman alanı düzenlerine uyum sağlamak üzere isteğe bağlı açılı sabit kurulumu destekleyen montaj delikleri ile ayrılmıştır.

     • Tam Seri Evrensel Değiştirilebilirlik: Ücretsiz değiştirme ve modüler montaj için aynı spesifikasyona sahip manifold tabanıyla uyumlu, tüm M5 serisi için birleşik genel valf gövdesi boyutu.

5. Destekleyici Aksesuarlar ve Manifold Tabanı

     • M5 Manifold Tabanı (M5M): 1F/2F/3F çok bağlantılı manifold plakaları, merkezi P-portlu hava beslemesini gerçekleştirir ve devre düzenini basitleştirmek için dağınık tek valfli boruların yerini alır.

     • Destekleyici Yardımcılar: M5 ila G1/8 azaltıcı düz bağlantı parçaları, M5 mikro susturucular, M5 hızlı konektörler (φ3/φ4 hava borularıyla eşleşen), sabit montaj braketleri.

6. Seçim Farkı: M5 ve S3 Mekanik Valf

7. Klasik Uygulama Devreleri

     • Silindir Limit Kontrolü: Silindir saptırma plakası M5R makaralı mekanik valfi tetikler, 4V solenoid valfi kontrol etmek için pilot hava sinyali verir ve silindir belirlenen konuma ulaştığında otomatik geri dönüş gerçekleştirir.

     • Manuel Çalıştırma-Durdurma Kontrolü: M5PP mantar düğmeli valf, yerinde manuel çalıştırma için küçük çift etkili silindirlerin teleskopik hareketini doğrudan kontrol eder.

     • Montaj Hattında Takım Tespiti: M5B piston üst çubuk valfi, takım konumlandırma için otomatik pnömatik mantık tetiklemesini gerçekleştirmek üzere kalıp yerinde algılama anahtarı görevi görür.

Bir Cümle Özeti

     SOLH M5 serisi, birleşik M5×0,8 dişli, tam fonksiyonlu 5/2 yollu yay geri dönüşlü mekanik valftir. Mekanik strok limiti ve çoklu manuel kontrol modlarını entegre eden bu ürün, hassas eylem, dayanıklı performans ve evrensel değiştirilebilirlik özelliklerine sahiptir ve silindir sinyali geri bildirimi ve ekipmanın manuel pnömatik anahtarlaması için tercih edilen mikro pnömatik kontrol bileşenidir.
