Marka: Richge Technology'den SOLH

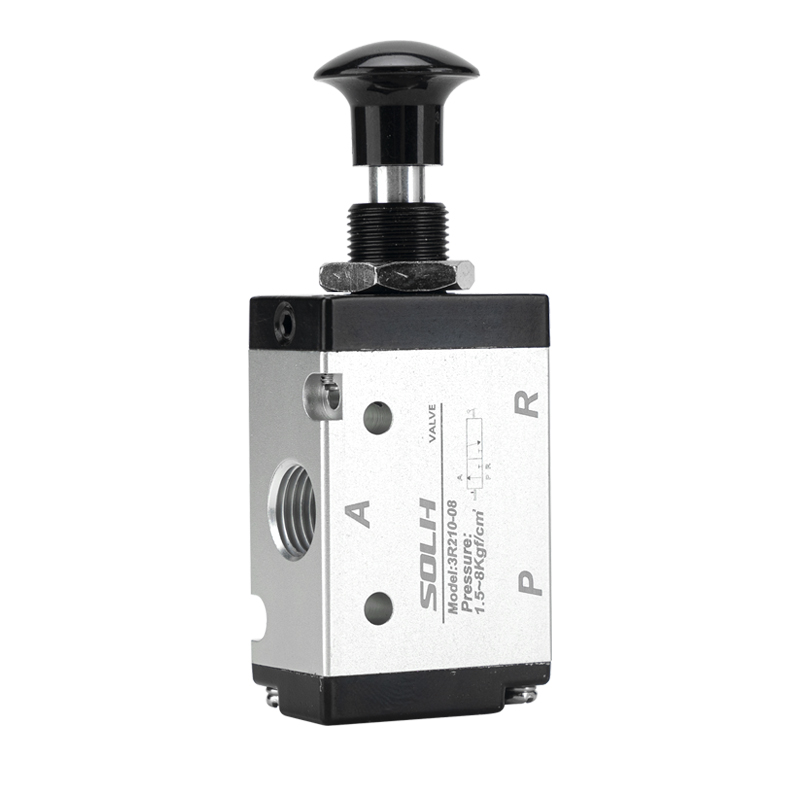

SOLH 3L serisi bir AirTAC standardıdır3/2 yollu manuel itme-çekme yön kontrol valfi normalde kapalı (NC) tasarımlı. Eksenel kolun itme ve çekme hareketi aracılığıyla pnömatik devreleri doğrudan değiştirir. Elektrikli veya pnömatik tahrik kaynakları olmayan, tamamen manuel bir pnömatik bileşen olarak, hata ayıklama, acil durdurma ve patlamaya dayanıklı çalışma senaryolarında yaygın olarak kullanılan tek etkili silindir kontrolü, hava devresi açma-kapama, jog işlemi ve ekipman güvenlik kilitleme sistemlerine özel olarak uygulanır.
1.1 Standart 3 Bağlantı Noktalı Arayüz Tanımı
• P Bağlantı Noktası: Ana basınçlı hava giriş portu
• bir liman: Tek etkili silindirlere bağlı çalışma çıkış portu
• R Bağlantı Noktası: Egzoz portu, gürültüyü azaltmak için susturucu kurulumunu destekler
• Sürüş Modu: Eksenel düz manuel itme-çekme işlemi
• Yapısal Özellik: Hassas makara tipi yapı, yüksek mukavemetli alüminyum alaşımlı gövde, dahili yaylı otomatik sıfırlama mekanizması
• Normal Sıfırlama Durumu: İç yay makarayı sıkıştırır, P girişi kapalıdır, Bir çalışma portu, basıncın tahliyesi için R egzoz portuyla iletişim kurar.
• Çalışma Çekme Durumu: Valf çekirdeğini ters çevirmek için eksenel kolu manuel olarak çekin, P portu hava beslemesi için A portuyla iletişim kurar, R egzoz portu silindir hareketini tahrik etmek için kapatılır.
• Serbest Bırakma Sıfırlama: Kolu gevşetin, valf yay kuvvetiyle otomatik olarak sıfırlanır, hava girişini keser ve kalan basıncı dışarı atar.
• Çekirdek Mantık: Manuel sıfırlama fonksiyonuna sahip standart NC normalde kapalı yapı, yanlış çalışmayı etkili bir şekilde önler ve ekipman güvenliğini sağlar.

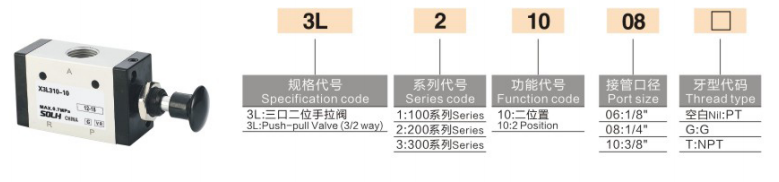

1. Kodlama Mantığı: 3L [Boyut Kodu] 10 - [Bağlantı Noktası Boyutu] [Diş Tipi]
|
Kod Segmenti |
Detaylı Tanım |
|
3L |
3/2 yollu manuel el çekme vanası serisi |
|
Boyut Kodu |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
3/2 yollu yay sıfırlama yapısı için sabit kod |
|
Bağlantı Noktası Boyutu |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Konu Türü |
Boş=PT standart iplik; T=NPT iş parçacığı; G=G dişi |
2. Ana Akım Ortak Modeller
• 3L110-06: G1/8 portlu, mikro pnömatik sistemler için mini boy el çekme valfi
• 3L210-08: G1/4 portlu, en evrensel model, standart tek etkili silindirlerle mükemmel uyum sağlar
• 3L310-10: G3/8 portu, yüksek itmeli silindir ekipmanı için geniş akış tasarımı
• 3L410-15: G1/2 büyük çaplı port, ağır hizmet tipi büyük akışlı pnömatik devreler için uygundur
|
Parametre Öğesi |
Şartname |
|
Çalışma Ortamı |
Filtrelenmiş basınçlı hava (filtreleme doğruluğu ≥40μm) |
|
Çalışma Basıncı Aralığı |
0.15～0.8MPa |
|
Kanıt Basıncı |
1.2MPa |
|
Çalışma Sıcaklığı Aralığı |
-20°C～+70°C |
|
3L110-06 Akış Parametresi |
Etkin alan 10,2 mm², Cv=0,6 |
|
3L210-08 Akış Parametresi |
Etkin alan 17.0mm², Cv=1.0 |
|
3L310-10 Akış Parametresi |
Etkin alan 28,0mm², Cv=1,65 |
|
Yağlama Gereksinimi |
Yağlama gerektirmeyen tasarım (özel koşullar için isteğe bağlı yağlama) |
|
Kurulum Yöntemi |
Panel montajı / taban montajı, çok konumlu sabit kurulum |
|
Gövde Malzemesi |
Yüksek mukavemetli alüminyum alaşım |
• Saf Manuel Patlamaya Dayanıklı Güvenlik Tasarımı: Elektrikli bileşenler ve hava kontrol kaynakları yok, sıfır kıvılcım riski. Ultra yüksek çalışma güvenliği ile acil durdurma, ekipman hata ayıklama ve patlamaya dayanıklı tozlu ortamlar için uygundur.
• İşgücü Tasarrufu Sağlayan Eksenel İtme-Çekme Operasyonu: Net geri bildirim ve net geri dönüş sağlayan düz doğrusal kol hareketi, sağlam el hissi ve sıkışması kolay değil.
• Yaylı Otomatik Sıfırlama ve NC Güvenliği: Varsayılan normalde kapalı durum, kolu bıraktıktan sonra hava beslemesini otomatik olarak sıfırlar ve keser, yanlış kullanımdan kaynaklanan sürekli hareketi etkili bir şekilde önler.
• Kompakt ve Dayanıklı Yapı: Düşük sürtünmeli makara tasarımı, güvenilir sızdırmazlık, aşınma direnci ve uzun servis ömrüne sahip entegre alüminyum alaşımlı gövde.
• Profesyonel Tek Etkili Silindir Eşleştirme: Sıkıştırma ve çıkarma mekanizmaları gibi yay geri dönüşlü tek etkili silindirlere mükemmel şekilde uyarlanmış 3/2 yollu özel hava devresi mantığı.
• Yüksek Uyumluluk ve Değiştirilebilirlik: Doğrudan değiştirmeyi ve manuel/pnömatik kontrol modlarının değiştirilmesini destekleyen 3A serisi pnömatik kontrol vanalarıyla tutarlı kurulum boyutu.
• Kenetleme, çıkarma ve yay geri dönüş hareket sistemleri için tek etkili silindirlerin manuel kontrolü
• Pnömatik devre açma-kapama kontrolü, ekipman jog hata ayıklama ve bakım emniyet anahtarı
• Patlamaya dayanıklı bölgeler, elektrik olmayan ve tozlu endüstriyel ortamlar için manuel pnömatik kontrol
• Manuel/pnömatik kompozit kontrolü için 3A pnömatik valflerle uyumlu pnömatik mantık sistemleri
SOLH 3L serisi, yaylı otomatik sıfırlama özelliğine sahip klasik 3/2 yollu NC normalde kapalı manuel itme-çekme vanasıdır. Tek etkili silindirli pnömatik sistemler için özel olarak tasarlanmış kompakt, güvenli ve dayanıklı standart manuel kontrol bileşenidir.
