Kontrol Vanası

SOLH VM2 (VM200) orta mekanik popetli valf, eşleşen SMC modelleriyle tamamen değiştirilebilir. Cv=0,87 akış katsayısına sahip orta popet yapıya sahip olan akış kapasitesi, standart Rc1/4 portu ve isteğe bağlı NPT/G1/4 dişleriyle donatılmış mini VM1 serisine göre yaklaşık 8 kat daha yüksektir. 0~1.0MPa'nın altında çalışır ve vakumla uyumlu değildir; yağlama gerektirmeyen, aşınmaya dayanıklı popet conta ve sağlam metal gövdeyi benimser. Eksiksiz bir değiştirilebilir aktüatör serisiyle desteklenen yan port ve alt port boru düzenleri mevcuttur: standart POM silindir / sertleştirilmiş çelik, aşınmaya dayanıklı makaralı kol, tek yönlü geri tepme önleyici silindir, düz piston, düz basmalı düğme, sarı mantar acil durdurma kafası, yeşil gösterge düğmesi ve kilitlenebilir menteşe düğmesi. Sertleştirilmiş çelik silindir çeşidi, ağır hizmet tipi, yüksek aşınmaya sahip üretim hatlarına uygundur. Silindir ve kayar tabla strok limiti tespiti, ekipmanın manüel jog devreye alma, aparat fikstürü hava anahtarlaması ve emniyetli acil durum kilidi için yaygın olarak kullanılır; paketleme, tekstil, baskı ve genel otomasyon üretim hatları için ana mekanik hava tetikleme valfi olarak hizmet eder.

SOLH VM4 (VM400) orta 3 portlu popet mekanik valf, mini VM1 ve yüksek akışlı VM2 serisi arasında konumlandırılmış eşdeğer SMC modelleriyle tamamen değiştirilebilir. Temel avantajı, VM2'de bulunmayan bir özellik olan -100kPa vakumdan 1,0MPa pozitif basınca kadar tam basınç aralığıyla uyumlu olmasıdır. İsteğe bağlı NPT/G1/8 dişlileri ve Cv=0,38 akış kapasitesi ile standart Rc1/8 bağlantı noktasını benimser ve yan ve alt bağlantı noktası boru düzenini destekler. Sağlam metal gövdeyle üretilmiş olup, 1000 m/s² darbeye ve ağır titreşime dayanıklıdır, zorlu ağır hizmet üretim hatlarına uygundur ve uzun servis ömrü için yağlama gerektirmeyen, toza dayanıklı popet contalıdır. Eksiksiz bir değiştirilebilir aktüatör seti sağlanmaktadır: standart / sertleştirilmiş aşınma önleyici çelik makaralı kol, tek yönlü geri tepme önleyici makara, düz piston, çok renkli mantar acil durdurma düğmeleri, 2/3 konumlu döner düğmeler, kilitlenebilir düğmeler ve mafsallı menteşe kolları. Silindir ve kayar tabla strok sınırı algılama, vakum adsorpsiyon/bırakma devreleri, ekipmanın manuel jog devreye alma, makine güvenliği acil durum kilitleme ve aparat fikstür anahtarlamasında yaygın olarak uygulanan bu valf, vakum uyumluluğu ve güçlü şok direnci gerektiren çalışma koşulları için ideal orta mekanik tetikleme valfidir.

SOLH ITV yüksek akışlı elektro-pnömatik oransal valf, eşdeğer SMC modelleriyle tamamen değiştirilebilir. Kapalı döngü basınç geri besleme sistemini benimseyen DC0–10V voltajı, 4–20mA akım analog sinyallerini ve ±%1 FS kontrol doğruluğu ve IP65 toz ve su sıçramasına karşı koruma ile kademesiz, yüksek hassasiyetli uzaktan hava basıncı düzenlemesi elde etmek için CC-Link, PROFINET, EtherNet/IP dahil isteğe bağlı fieldbus iletişimini kabul eder. Üç seri farklı akış aralıklarını kapsar: mikro düşük akış için ITV1100, evrensel orta akış için ITV2100 ve 0,005 ila 0,9 MPa arasında ayarlanabilir basınçla 4400 L/dak ANR'ye kadar ağır yüksek akış için ITV3100. DC24V düşük güç kaynağı altında Rc/NPT/G dişlerini ve geçmeli bağlantı parçalarını, dahili LED dijital ekranı ve kendi kendine teşhis alarmını destekler. Geniş çaplı silindir çalıştırma, film ve tel sabit gerginlik kontrolü, yarı iletken ve optik hassas işlemler, otomatik dağıtım ve kaplama, kaynak ve perçinleme ekipmanı için çok kademeli basınç değiştirme, otomatik üretim hatlarında dijital merkezi basınç kontrolünü gerçekleştirmek için birden fazla manuel regülatörün değiştirilmesi için yaygın olarak uygulanır.

SOLH XTO674 ve INA14 hat içi çek valfler, vakum ve düşük basınçlı sıvı boru hatlarında geri akış önleme koruması için hem basınçlı hava hem de temiz suyla uyumlu, ultra düşük 0,01 MPa çatlama basıncıyla aynı yapısal platformu paylaşır. XTO674, -30°C'ye kadar çalışan tamamen pirinçten yapılmış kriyojenik bir versiyondur; INA14 standart serisi, standart NBR contaların yanı sıra isteğe bağlı yağ ve yüksek sıcaklığa dayanıklı FKM ve hava koşullarına dayanıklı CR contalarla donatılmış pirinç veya SUS304 paslanmaz çelik gövde sağlar. Akış oku işaretli kompakt hat içi dişli tasarım, ekstra braketlere ihtiyaç duymadan doğrudan boru hatlarına monte edilebilir ve vakum jeneratörleri ile vantuz arasına monte edildiğinde vakum kaybını ve ters hava akışını etkili bir şekilde önler. İki seri, boru modifikasyonu olmadan doğrudan saha değişimi için aynı genel boyutlara ve diş boyutlarına sahiptir; kriyojenik ekipmanlarda, vakum üretim hatlarında, korozyona dayanıklı yüksek sıcaklık sıvı devrelerinde ve tek yönlü basınç tutma ve geri akışın önlenmesi için genel pnömatik ve su boru hatlarında yaygın olarak uygulanır.

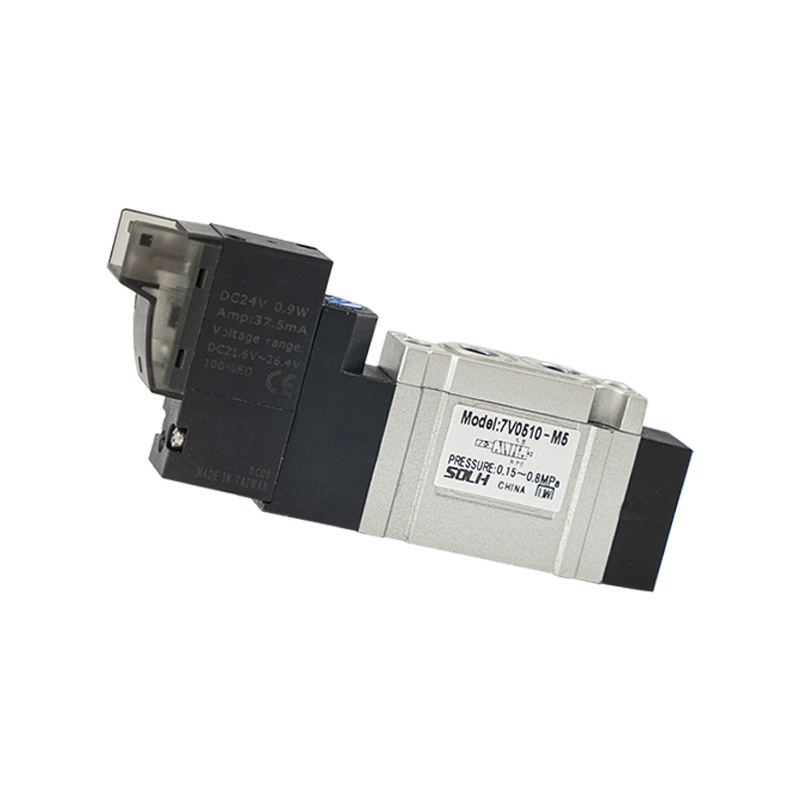

SOLH 7V kompakt pilot kumandalı solenoid valf, tek helezon yay geri dönüşünü, çift helezon kilitlemeyi ve üç merkez fonksiyonunu kapsayan eksiksiz 5/2 ve 5/3 yollu varyantları içerir: merkez kapalı, merkez egzoz, merkez basınç beslemesi. Geleneksel 4V serisi valflere göre yaklaşık %30 daha yüksek akış kapasitesine sahip, ≤50ms anahtarlama tepkisine ve 5 Hz'e kadar maksimum çalışma frekansına sahip entegre dahili merkezi egzoz kanalı tasarımını benimser. Ultra düşük güçlü bobinler, DC güç tüketimi 0,7W ve AC 1,1VA ile sürekli enerjilendirme için daha az ısı üretir. Hem standart dişli bağlantı noktalarını hem de itmeli hızlı bağlantı parçalarını destekleyen M5 ila 3/8" arası tam boyutlu bir seri sunulmaktadır. Vanalar, kabin alanından tasarruf etmek ve ana hava borularını basitleştirmek için tek tek monte edilebilir veya çok istasyonlu alüminyum manifoldlara istiflenebilir. Çalışma basıncı aralıkları -20°C~70°C çalışma sıcaklığında 0,15~0,8 MPa'dır. Döküm alüminyum valf gövdesi, tüm otomatik üretim hatlarında silindir yönü değiştirme ve merkezi pnömatik kontrol için yaygın olarak kullanılan, uzun sızdırmazlık servis ömrü sağlar.

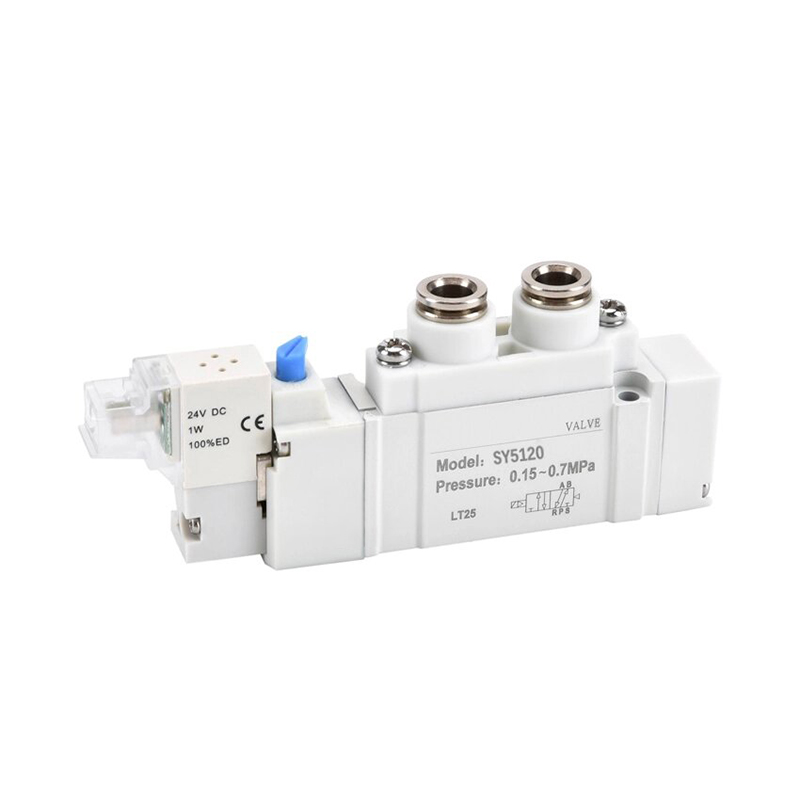

SOLH SY serisi pilotla çalıştırılan 5 yollu solenoid valf, SY3000 mini, SY5000 orta ana akım, SY7000 büyük ve SY9000 ekstra büyük modeller dahil olmak üzere eşleşen SMC valfleriyle tamamen değiştirilebilir. Eksiksiz devre seçenekleri sunar: 5/2 tek/çift bobin ve 5/3 üç konumlu, merkezi kapalı, merkezi egzoz ve merkez basınç besleme fonksiyonları. Standart 0,35W bobinler ve isteğe bağlı 0,1W ultra düşük güçlü enerji tasarruflu bobinler, sürekli enerjilendirme için çok az ısı üretir. Dahili pilot versiyonu 0,1~0,7 MPa'da çalışırken, harici pilot versiyonu -100kPa vakum ortamını destekler. Boşluk sızdırmaz makara 200 milyona kadar anahtarlama döngüsüne ulaşır. Esnek boru yönlendirmesi için hava delikleri yan, üst ve alt tarafta düzenlenmiştir. Valfler, SS5Y manifold valf adalarıyla uyumlu geçmeli geçmeli tasarımı benimser ve IP65 fiş konnektörü ve IP67 manifold taban derecesi ile tüm grup sökülmeden tek valf bakımına olanak tanır. Optimize edilmiş dahili kızaklar, eski valflere göre yaklaşık %80 daha yüksek akış sağlar ve yerleşik pilot filtre ağı, makaranın toz nedeniyle sıkışmasını önler. Yarı iletken, otomotiv kaynak, paketleme ve tıbbi otomasyon ekipmanlarında silindir yön değiştirme ve merkezi pnömatik kontrol için yaygın olarak kullanılır.

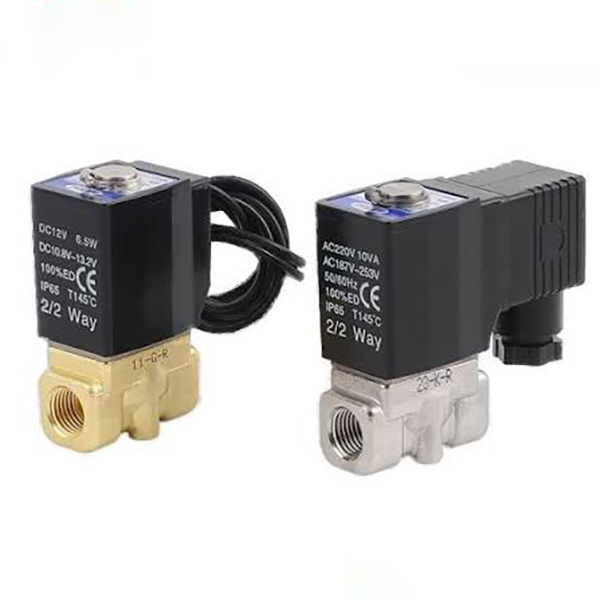

SOLH 2S serisi 2/2 yollu normalde kapalı sıvı solenoid valfleri iki tam hat içerir: temiz su, basınçlı hava, kesme soğutucusu, yağlama yağı ve zayıf korozif sıvı boru hatlarının otomatik açma-kapama kontrolü için doğrudan etkili küçük delikli 030/050 modelleri ve pilotla çalıştırılan büyük delikli 150~500 çeşitleri. Doğrudan etkili versiyon, minimum diferansiyel basınç limiti olmadan sıfır basınçta başlatma sağlar, kompakt boyuta, evrensel montaj yönüne ve milisaniyelik hızlı anahtarlamaya sahiptir; tek noktalı takım tezgahı soğutması, 3C mikro hava/su dalları ve mini temizleme ekipmanı gibi düşük basınçlı mikro akış uygulamaları için idealdir. Pilotla çalıştırılan tip, tam açılma için minimum 0,05MPa basınç farkı gerektirir, hava kompresörü tahliye başlıkları, ana sprey su hatları ve yüksek akışlı sirkülasyonlu su arıtma boru hatları için uygun, düşük voltajlı düşük ısı bobinleriyle ultra büyük akış sağlar. Standart NBR nitril kauçuk contalar, isteğe bağlı olarak asit ve sıcak suya dayanıklı EPDM gıda sınıfı contalarla donatılmıştır. Çoklu uluslararası vida dişi standartları (PT/G/NPT) ve küresel evrensel bobin gerilimleri (DC12/24V, AC24/110/220V) mevcuttur ve DIN fişi ve kablolu kablolama seçenekleriyle desteklenir. Isıya dayanıklı bobinler uzun süreli sürekli enerji verilmesine olanak sağlar. Seçim kılavuzu: Statik basıncı 0,05MPa'nın altında olan ve küçük branşman akışına sahip boru hatları için doğrudan etkili tip; Sabit yüksek basınç ve geniş sirkülasyon akışına sahip G1/2 ve üzeri ana başlıklar için pilotla çalıştırılan versiyon. Sıcak su ve gıda sınıfı sıvı ortamlar için EPDM conta zorunludur.

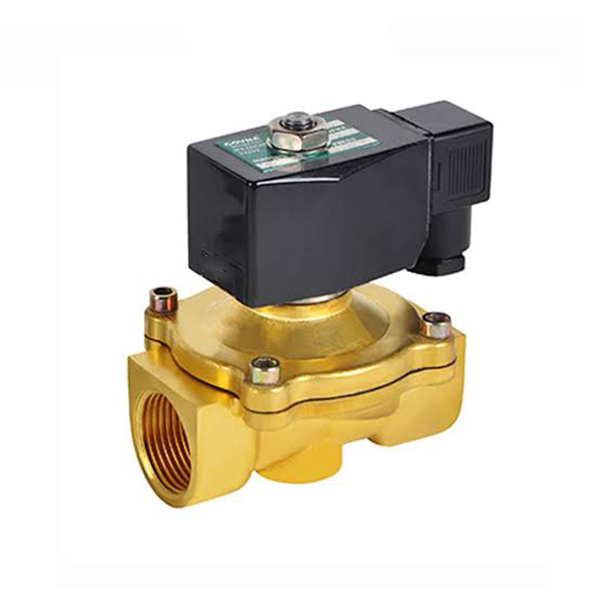

SOLH 2W serisi 2/2 yollu, katı pirinç gövdeli normalde kapalı sıvı solenoid valfı, temiz su, basınçlı hava, kesme soğutucusu, yağlama yağı ve zayıf korozif sıvı boru hatlarının otomatik açma-kapama kontrolü için tasarlanmış, küçük delikli doğrudan etkili 030/050 modelleri ve büyük çaplı pilotla çalıştırılan 150~500 varyantlarını içerir. Doğrudan etkili versiyon, minimum çalışma basıncı limiti olmadan sıfır diferansiyel basınçla başlatma gerçekleştirir, kompakt boyut, evrensel montaj yönü ve milisaniyelik yüksek frekanslı anahtarlama özelliklerine sahiptir, düşük basınçlı mikro akış dalları, vakum yardımcı su devreleri ve küçük takım tezgahları için tek noktalı soğutma için idealdir. Pilotla çalıştırılan tip, minimum 0,05MPa başlangıç ​​diferansiyel basıncı gerektirir, düşük güçlü, düşük sıcaklık artışlı bobinlerle ultra büyük akış sağlar, hava kompresörü ana drenaj hatları, genel montaj ana sprey su devreleri ve su arıtma sistemleri için yüksek akışlı sirkülasyon boru hatları için uygundur. Standart NBR nitril kauçuk contalar, isteğe bağlı olarak ısıya ve aside dayanıklı EPDM gıda sınıfı contalarla donatılmıştır. Birden fazla uluslararası vida dişi standardı (PT/G/NPT) ve tam aralıklı bobin voltajları (DC12/24V, AC24/110/220V) mevcuttur; kabin kablolaması için DIN fiş soketleri ve nemli dış mekan ekipmanları için IP65 su geçirmez kablo uçları tarafından desteklenir. Isıya dayanıklı bobinler, yanma olmadan 24 saat sürekli enerji verilmesini sağlar. Seçim yönergeleri: Statik basıncı 0,05MPa'nın altında olan ve mikro tek noktalı akışa sahip boru hatları için doğrudan etkili tipi seçin; Sabit yüksek basınçlı geniş sirkülasyona sahip G1/2 ve üzeri ana başlıklar için pilotla çalıştırılan modeli seçin. Sıcak su, arıtılmış su ve gıda sınıfı sıvı ortamlar için EPDM conta zorunludur.
