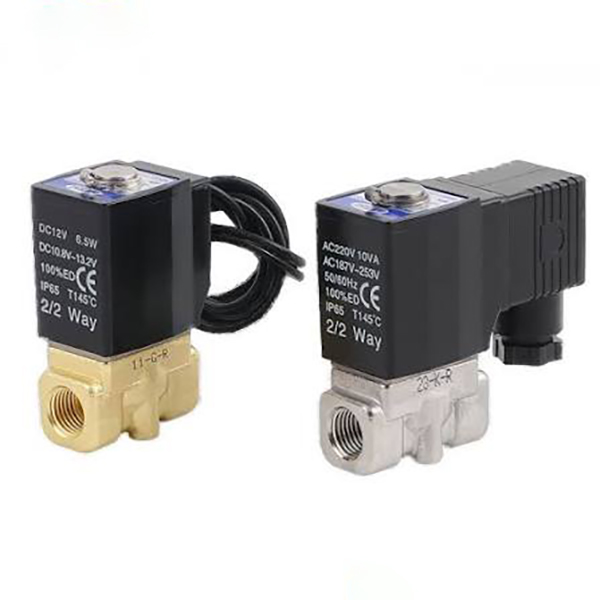

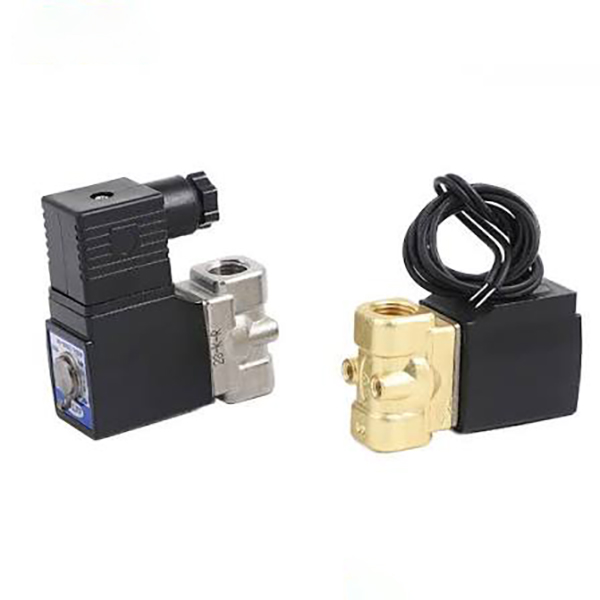

2S Serisi 2/2 Yollu Akışkan Solenoid Valfı (Doğrudan Etkili + Pilot Kumandalı)

Marka:Richge Technology'den SOLH

Ürüne Genel Bakış

  1. SOLH 2S serisi, iki tam ürün grubuna bölünmüş, 2/2 yollu, normalde kapalı sıvı kapatma solenoid valfleridir:

     -- Doğrudan Etkili 2S (030 / 050 küçük delikli seri)

     -- Pilot Kumandalı 2S (150~500 geniş orifis serisi)

  2. Temiz su, basınçlı hava, yağlama yağı, soğutma kesme sıvısı ve zayıf aşındırıcı sıvı boru hatlarının otomatik açma/kapama kontrolü için tasarlanmıştır. Sızdırmaz contalı kompakt entegre yapı; bobinler uzun süreli sürekli enerjilendirmeyi destekler.

     -- Doğrudan etkili tip: 0MPa sıfır diferansiyel basınç altında tam açılma, düşük basınçlı mikro akışkan branşmanları için ideal

     -- Pilot kumandalı tip: Büyük boru boyutlarına sahip ana besleme boru hatları için geniş delik ve yüksek akış kapasitesi

  3. Takım tezgahı soğutma devreleri, temizleme sprey hatları, hava kompresörü drenaj sistemleri, su arıtma ekipmanları, gıda paketleme sıvısı otomasyonu ile geniş çapta uyumludur.

İki Ürün Grubu Tam Sınıflandırma: Doğrudan Etkili NC VS Pilot Kumandalı NC

 1. 2S Doğrudan Etkili Normalde Kapalı (Model Örneği: 2S-L030-08)

     -- Çalışma Prensibi:Yardımcı pilot hava odası yok; elektromanyetik bobin, valf yuvasını açmak/kapatmak için doğrudan armatür gövdesini çeker. 0MPa sıfır su/hava basıncı altında bile tamamen açıktır.

        * Güç KAPALI: Yay, boru hattı sıvısını tamamen kesmek için contaya basar;

        * Güç AÇIK: Bobin, sıvı geçişi için valf portunu açmak üzere armatürü yukarı doğru çeker

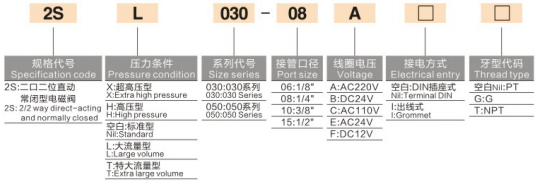

    -- Model Kodlama Kuralını Tamamlayın:2S - Basınç Son Eki - Boyut Serisi - Bağlantı Noktası Dişi - Bobin Gerilimi - Kablolama Tipi - Diş Standardı

        * 2S: Doğrudan etkili 2/2 yollu NC solenoid valf

        * Basınç derecesi son eki: Boş=Standart / L=Geniş Akış / T=Ekstra Büyük Akış / H=Yüksek Basınç / X=Ekstra Yüksek Basınç

        * Boyut serisi: 030 (mini), 050 (orta küçük)

        * Bağlantı noktası kodu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Gerilim kodu: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Kablolama: Boş=DIN priz, I=Kablo teli tipi

        * Diş: Boş=PT konik diş, G=G paralel BSPP, T=NPT Amerikan diş

     -- Temel Avantajlar:

        *Sıfır diferansiyel basınç başlatma, minimum çalışma basıncı sınırı yok, mikro düşük basınçlı sıvı devreleri için kararlı çalışma

        * Ultra kompakt gövde, yer çekimi kısıtlaması olmayan isteğe bağlı montaj açısı

        * Hızlı açma-kapama anahtarlama döngüleri için milisaniyelik hızlı tepki

     -- Uygulama Senaryoları:

       Küçük CNC takım tezgahı soğutma yağı spreyi, mini çamaşır makinesi mikro spreyi, 3C ekipmanı mikro hava/su kesme, vakum yardımcı su temini, küçük branşman boru hatları (G1/8 ~ G1/2).

  2. 2S Pilot Kumandalı Normalde Kapalı Seri

     -- Çalışma Prensibi:Dahili minyatür pilot kontrol deliği; ana diyaframı/makarayı kaldırmak için orta boru hattı basıncına dayanır. Tam açılma için minimum 0,05MPa diferansiyel basınç gerekir. Bobin yalnızca düşük güç tüketimiyle küçük pilot boşaltma deliğini kontrol eder.

        * Güç KAPALI: Pilot deliği kapatılır, yukarı akış basıncı ana contayı boru hattını kapatmak için sıkıştırır

        * Güç AÇIK: Pilot bölmesindeki basınç tahliye edilir, orta basınç, yüksek hacimli sıvı akışı için ana makarayı kaldırır; Φ50'ye (G2 inç) kadar maksimum delik boyutu

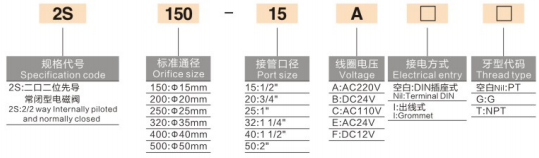

     -- Model Kodlama Kuralını Tamamlayın:2S - Orifis Boyutu - Bağlantı Noktası Dişi - Bobin Gerilimi - Kablolama Tipi - Diş Standardı

        * 2S: Pilot kumandalı 2/2 yollu NC solenoid valf

        * Orifis çerçeve boyutu: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Bağlantı noktası kodu: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Gerilim / kablolama / dişli kodları doğrudan etkili değişkenlerle tamamen tutarlıdır

    -- Temel Avantajlar:

        * Geniş düz geçişli delik, ultra yüksek akış hızı, tüm hatlı merkezi su/hava besleme şebekesi için minimum boru hattı basınç düşüşü

        * Minik düşük voltajlı bobin, 24 saat kesintisiz sürekli çalışmaya uygun, büyük çaplı valf gövdesini, düşük ısı üretimini tahrik eder

        * Geniş akış kanalının tıkanması kolay değildir, küçük asılı yabancı maddeler içeren endüstriyel sirkülasyonlu soğutma suyuyla uyumludur

     --Uygulama Senaryoları:

        Hava kompresörü ana giriş/tahliye boru hatları, ana su devrelerini spreyle temizleyen büyük montaj hattı, toplu su arıtma başlık boruları, ana yağ hatlarını soğutma damgalama ekipmanı, ağır hizmet tipi endüstriyel su tedarik sistemleri.

Evrensel Paylaşılan Ürün Özellikleri (Doğrudan + Pilot Kumandalı)

  1. Standart Normalde Kapalı (NC) Fonksiyon Fabrika Varsayılanı

     Elektrik kesildiğinde otomatik kapanma, daha yüksek sistem güvenliği için ekipmanın kapatılması sırasında sıvı taşmasını ve sızıntısını önler.

  2. Çoklu İsteğe Bağlı Conta Malzemeleri

     -- Standart NBR nitril kauçuk: Su, hava ve yağlama yağı için evrensel

     -- İsteğe bağlı EPDM etilen propilen: Asit/alkali dirençli, sıcak su ve gıda sınıfı temiz sıvıya özel

  3. Dayanıklı Yüksek Sıcaklık Düşük Güçlü Bobin

     Uzun süreli sürekli enerjilendirme için ısıya dayanıklı yalıtım bobini, yanmaya karşı dayanıklı yalıtım; Esnek kabin düzeni için ikili kablolama seçenekleri (DIN soketi / kablo ucu).

  4. İhracata Yönelik Çoklu Uluslararası Konu Standartları

     PT İngiliz konik, G BSP paralel, NPT Amerikan dişli isteğe bağlı, yurt içi otomasyon ve yurt dışı üretim hatlarıyla uyumludur.

  5. Tam Basınç Kademeli Özelleştirme

     Doğrudan etkili seri, standart / büyük akış / yüksek / ekstra yüksek basınç özelleştirmesini destekler; Pilot serisi, standart endüstriyel sıvı basıncı 0,05~1,0MPa için doğal olarak derecelendirilmiştir.

  6. Yerçekimsiz Evrensel Montaj

     Dikey, yatay veya ters monte edilebilir, sıkışık elektrik kabini iç düzenine uygundur.

Birleşik Genel Teknik Şartname Tablosu

Doğrudan VS Pilot Kumandalı Tam Seçim Karşılaştırma Tablosu

Bölümlere Ayrılmış Tipik Uygulama Senaryoları

  1. Doğrudan Etkili NC Uygulama Aralığı

     -- Küçük CNC takım tezgahları için tek noktadan soğutma yağı enjeksiyonu ve mikro sprey

     -- 3C otomasyon ekipmanı için vakumlu yardımcı su beslemesi ve mini hava devresi açma/kapama

     -- Küçük ultrasonik temizleme makineleri, laboratuvar mikro sıvı kontrol döngüleri

     -- Ekipman bakım bölümü, küçük armatürler için tek noktalı su/gaz anahtarı

  2.Pilot Kumandalı NC Uygulama Aralığı

     -- Hava kompresörü komple makine tahliyesi ve ana hava boru hattının kapatılması

     -- Büyük montaj hattı sprey temizleme ekipmanı için ana su devresi kontrolü

     -- Toplu su arıtma ekipmanı ve yüksek akışlı sirkülasyonlu soğutma başlık boruları

     -- Gıda ambalajı, kimyasal ekipman büyük çaplı sıvı ana kapatma vanası

Temel Seçim Karar Kuralları

     -- Boru hattı statik basıncı <0,05MPa, aralıklı mikro sıvı beslemesi → Doğrudan etkili 2S seçilmelidir

     -- Boru boyutu ≥G1/2, yüksek akışlı ana başlık, uzun süreli stabil su/hava basıncı → Pilot kumandalı 2S'yi seçin

     -- Sıcak su, gıdaya uygun, zayıf asit/alkali ortamı: Sipariş verirken EPDM mührünü belirtin

     -- Makine kontrol kabini içindeki merkezi kablolama: DIN soket kablolama tipine öncelik verin

     -- Dış mekan nemli ekipmanı: Su geçirmez kablo rakorlu kablo tipini seçin

Uyumlu Komple Pnömatik ve Akışkan Devre Çözümleri

  1. Küçük Soğutma Branşı Devresi

     -- AFC hava servis ünitesi → 3V serisi 3/2 solenoid valf → PU boru sistemi → 2S doğrudan etkili valf (soğutma suyu döngüsü kontrolü)

  2. Komple Makine Ana Su Başlığı Devresi

     -- Su deposu / hava kompresörü ana borusu → 2S pilot geniş çaplı vana → çok istasyonlu püskürtme branşman hatları

  3. Patlamaya Dayanıklı Sıvı Atölye Devresi

     -- Patlamaya dayanıklı hava kaynaklı arıtma ünitesi → 50-VPE patlamaya dayanıklı 3 yollu vana + özel patlamaya dayanıklı bobin 2S pilot vana

Bir Cümle Özeti

     SOLH 2S serisi 2/2 yollu normalde kapalı sıvı solenoid valfı, sıfır basınç başlatmalı, doğrudan etkili küçük orifisli modele ve isteğe bağlı NBR/EPDM contalara sahip, çok dişli çoklu voltaj uyumluluğuna sahip, düşük güçlü, yüksek akışlı, pilotla çalıştırılan büyük delikli modele ayrılır; takım tezgahlarında, yıkama hatlarında, su arıtma ve gıda paketleme otomasyon ekipmanlarında otomatik su, hava, yağ kapatma kontrolü için yaygın olarak kullanılır.
