VM2 (VM200) Serisi Orta 2/3 Yollu Mekanik Popet Vana

Marka: Richge Technology'den SOLH

Ürün Konumlandırma

     VM2 (VM200) serisi, SMC standart modelleriyle tamamen değiştirilebilir, orta büyüklükte 2/3 portlu mekanik popet valftir. Güvenilir popet sızdırmazlık yapısını benimseyen bu ürün, dikkat çekici yüksek akış kapasitesine (Cv≈0,87), evrensel Rc1/4 standart porta, sağlam endüstriyel yapıya ve tamamen değiştirilebilir aktüatör kafalarına sahiptir. Her türlü otomatik makinede strok limiti tespiti, manuel çalıştırma ve hava devresi anahtarlaması için ana mekanik kontrol vanasıdır.

Temel Teknik Özellikler

  1 Temel Parametreler

     -- Seri Kodu: VM200 (kısa adı VM2)

     -- Devre Tipleri: 2 portlu (VM22x), 3 portlu (VM23x, standart olarak normalde kapalı NC)

     -- Yapı: Mükemmel sızdırmazlık ve uzun hizmet ömrüne sahip doğrudan etkili popet tipi

     -- Uygulanabilir Akışkan: Basınçlı hava, inert gaz

     -- Çalışma Basıncı Aralığı: 0 ~ 1,0 MPa (vakum uyumlu değil)

     -- Ortam ve Ortam Sıcaklığı: -5 ~ +60°C (buzlanmaya izin verilmez)

     -- Bağlantı Noktası Konusu: Rc1/4 (02); isteğe bağlı NPT1/4 (N02), G1/4 (F02)

     -- Akış Performansı: Etkin kesit alanı 19 mm², Cv = 0,87

     -- Net Ağırlık: Standart model 90 gr

     -- Boru Düzeni: Yan bağlantı noktası (01), alt bağlantı noktası (00)

     -- Yağlama Gereksinimi: Yağlama gerektirmez; ISO VG32 türbin yağı yağlaması isteğe bağlı

  2. Genel Dış Boyutlar (mm)

     -- Yan port versiyonu: 17 × 44 × 25

     -- Alt port versiyonu: 17 × 44 × 30

Devre Tanımı ve Çalışma Mantığı (3 portlu / 2 portlu)

  1. 3 Bağlantı Noktalı Model (VM23x, En Yaygın Kullanılan)

     -- Bağlantı Noktası 1(P): Ana hava besleme girişi

     -- Bağlantı Noktası 2(A): Kontrol sinyali çıkışı

     -- Bağlantı Noktası 3(R): Egzoz bağlantı noktası

     -- NC Normalde Kapalı Mantık: Etkinleştirilmemiş → P, A'dan kesilir, A, R'ye bağlanır; Çalıştırıldıktan sonra → P A'ya bağlanır, A egzoz R'yi keser

  2. 2 Bağlantı Noktalı Model (VM22x)

     -- Bağlantı Noktası 1(P): Sıvı girişi

     -- Bağlantı Noktası 2(A): Kontrol çıkışı

     -- Normalde Kapalı: Basıldığında hava kanalı açılır, bırakıldığında hemen kapanır

Tam Değiştirilebilir Aktüatör Başlığı Portföyü

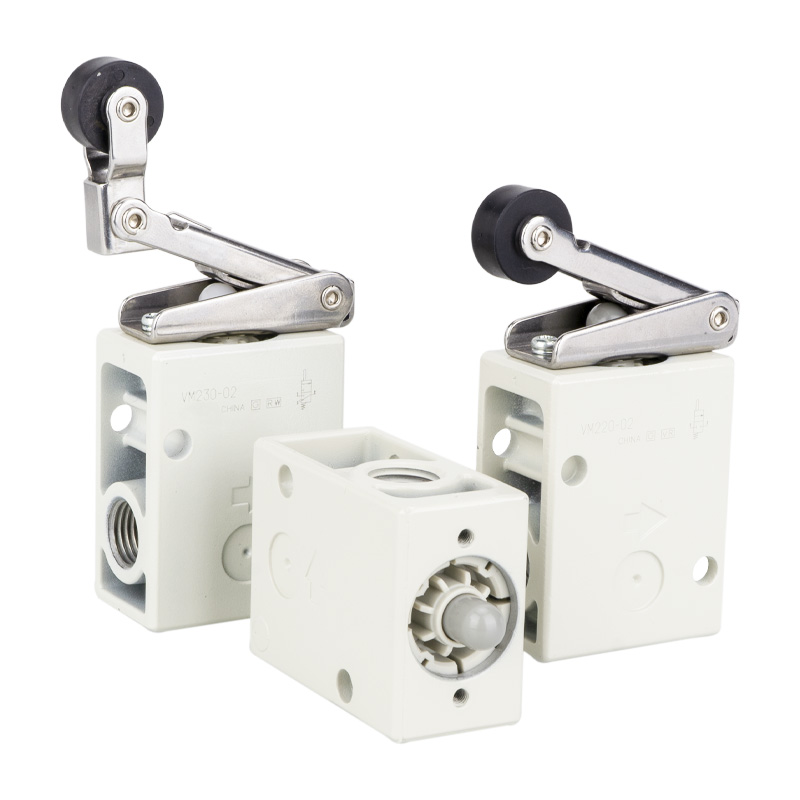

 1. Makaralı Kol Tipi (Strok Limiti Tespiti İçin, En Popüler)

     -- VM231/221: Standart POM plastik makaralı kol

     -- VM231S/221S: Ağır hizmet tipi, aşınmaya dayanıklı çalışma koşulları için sertleştirilmiş çelik silindir

     -- VM233/223: Tek yönlü geri tepmeyi önleyen makaralı kol

  2. Düz Piston Tipi

     VM230/220: Standart düz itmeli piston

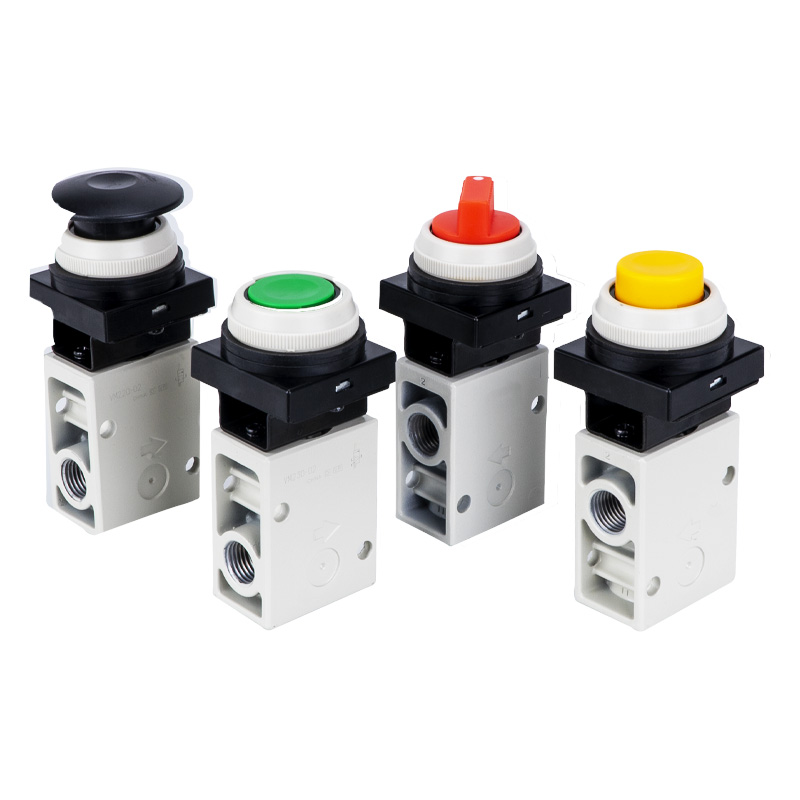

3. Buton Tipi (Manuel Jog İşletimi İçin)

     -- VM232/222: Düz standart buton

     -- VM232Y/222Y: Acil durdurma için yüksek görünürlüğe sahip sarı mantar başlık

     -- VM232G/222G: Yeşil gösterge butonu

 4. İsteğe Bağlı Özel Aktüatörler

     Menteşe kolu, mafsal kolu, kilitlenebilir döner düğme, çift yönlü kol ve diğer özelleştirilmiş tetik başlıkları

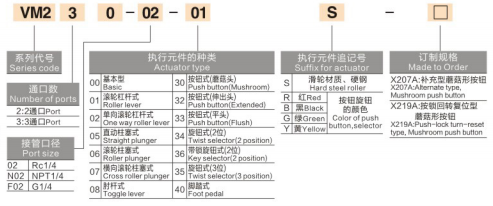

 Model Kodu Açıklaması

   1. (Örnek: VM231-02-01S)

     -- VM231: 3 portlu devre + makaralı kollu aktüatör

     -- 02: Bağlantı noktası diş boyutu (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Yan bağlantı noktası düzeni (00 = alt bağlantı noktası düzeni)

     -- S: Sertleştirilmiş çelik rulo (son ek yok = standart POM rulo)

     -- Renk son eki: A=standart siyah; Y=sarı mantar; G=yeşil düğme

  2. Ortak Standart Modeller

     -- VM231-02-01A: 3 bağlantı noktalı, POM silindiri, Rc1/4, yan bağlantı noktası (evrensel genel amaçlı model)

     -- VM231S-02-01A: 3 portlu, sertleştirilmiş çelik makara, Rc1/4, yan port (aşınmaya dayanıklı ağır çalışma koşulları)

     -- VM230-02-00A: 3 portlu, düz piston, alt port

     -- VM232Y-02-01A: 3 bağlantı noktalı, sarı mantar acil durdurma düğmesi, yan bağlantı noktası

Temel Ürün Avantajları

     -- Orta yüksek akış performansı: Cv=0,87, mini VM1'den (Cv=0,11) neredeyse 8 kat daha yüksek akış kapasitesi, orta akışlı pnömatik devrelerle mükemmel uyum sağlar

     -- Evrensel Rc1/4 bağlantı noktası: Modeller arası mükemmel uyumluluğa sahip otomasyon ekipmanı için standart ana akım diş boyutu

     -- Güvenilir popet sızdırmazlığı: İyi hava sızdırmazlığı, toz kirliliğine karşı dayanıklılık, hızlı tepki ve uzun servis ömrü

     -- Çift boru düzeni desteği: Esnek, yoğun panel kurulum düzeni için yan ve alt bağlantı noktası seçenekleri

     -- Tam aktüatör kapsamı: Mekanik limit, manuel hareket ve acil durdurma senaryolarının tümünü kapsayan makaralı kol, piston, düz düğme ve mantar başlık mevcuttur

     -- Ağır hizmet tipi sağlam yapı: Metal valf gövdesi; Zorlu endüstriyel sürekli çalışma için isteğe bağlı S son eki sertleştirilmiş çelik silindir

     -- Yağlama gerektirmeyen tasarım: Az bakım gerektiren iş yükü, temiz ve çevre dostu hava devresi çalışması

Tipik Uygulama Senaryoları

     -- Ekipman strok sınırı algılama: Makaralı kol aktüatörüyle silindir / kayar tabla tam konum algılama

     -- Manuel jog kontrolü: Buton aracılığıyla yerinde makine devreye alma ve panel işletimi

     -- Güvenlik acil durum kilidi: Hava devresinin hızlı kesilmesi için sarı mantar başlığı

     -- Jig ve fikstür değiştirme: Pnömatik döngü kontrolünü kelepçeleyin / kelepçeyi açın

     -- Otomatik üretim hatları: İş istasyonu konum sinyali ve mekanik güvenlik kilitleme devreleri

     -- Ambalaj, tekstil ve baskı makineleri: Yüksek frekanslı mekanik tetik kontrol döngüleri

Seçim Karşılaştırması: VM1 VS VM2 Hızlı Referans Tablosu

Bir Cümle Özeti

     SOLH VM2 orta boy mekanik popet valf, evrensel Rc1/4 portlu, Cv=0,87 yüksek akış kapasiteli, tam aralıklı değiştirilebilir aktüatörler ve çift taraflı/alt boru seçenekleriyle donatılmıştır ve tüm endüstriyel otomasyon pnömatik anahtarlama devreleri için standart ana mekanik kontrol valfi görevi görür.
