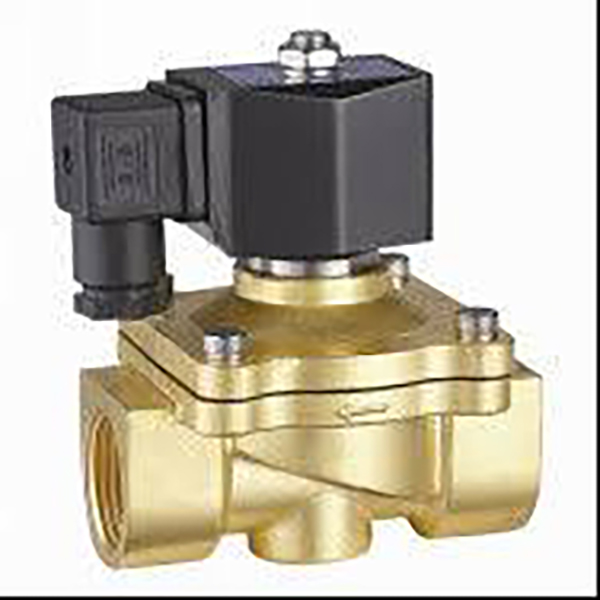

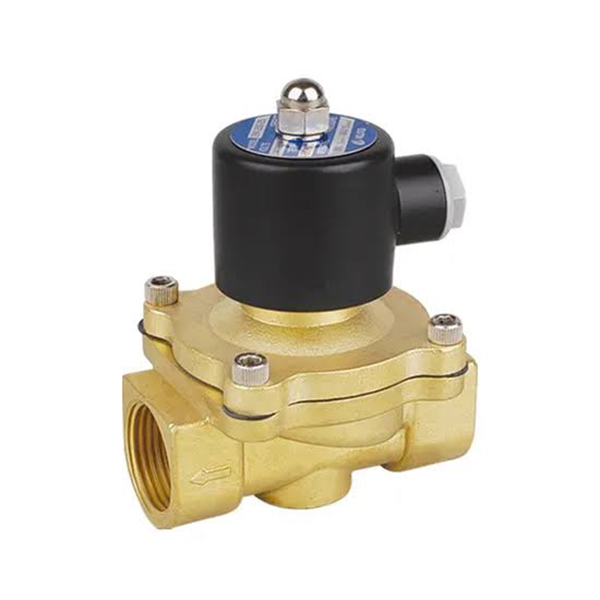

2W Serisi 2/2 Yollu Akışkan Solenoid Valfı (Doğrudan Etkili + Pilot Kumandalı)

Marka: Richge Technology'den SOLH

Ürüne Genel Bakış

     SOLH 2W serisi, iki yapısal gruba ayrılmış, evrensel endüstriyel 2/2 yollu normalde kapalı sıvı kapatma solenoid valfidir: doğrudan etkili 2W (030/050 küçük seri) ve pilotla çalıştırılan 2W (150~500 büyük çaplı seri). Temiz su, basınçlı hava, yağlama yağı, soğutma kesme sıvısı ve zayıf korozif sıvı boru hatları için otomatik açma/kapama kontrolü gerçekleştirir.

       * Çok katmanlı korozyon önleyici contalı pirinç valf gövdesi; Tam aralık seçimi için sıfır basınçlı başlatma doğrudan tipi ve yüksek akışlı pilot tipinden oluşan ikili seçenekler

       * Küresel ihracat için PT/G/NPT çoklu iş parçacığıyla uyumlu standartlaştırılmış boyut ve diş özellikleri

       * Düşük sıcaklığa dayanıklı bobin, istikrarlı uzun vadeli sürekli enerjilendirmeyi destekler

     Su arıtma ekipmanları, takım tezgahı soğutma devreleri, sprey temizleme hatları, hava kompresörü boru hatları ve tam endüstriyel sıvı otomasyon sistemleri ile geniş çapta uyumludur.

İki Ürün Grubu Tam Sınıflandırma: Doğrudan Etkili NC VS Pilot Kumandalı NC

  1. 2W Doğrudan Etkili Normalde Kapalı (Model Örneği: 2W-L030-08)

     --Çalışma Prensibilütfen:Elektromanyetik bobin, ana valf yuvasını açmak/kapatmak için doğrudan iç armatür gövdesini çalıştırır ve 0MPa sıfır orta basınç altında tam açılmayı sağlar.

        * Güç KAPALI: Yay, boru hattı sıvısını tamamen kesmek için sızdırmazlık contasını sıkıştırır

        * Güç AÇIK: Elektromanyetik kuvvet, çift yönlü sıvı dolaşımını gerçekleştirmek için makarayı kaldırır

           Yardımcı pilot odası yok, milisaniyelik hızlı tepki hızına sahip ultra basit yapı.

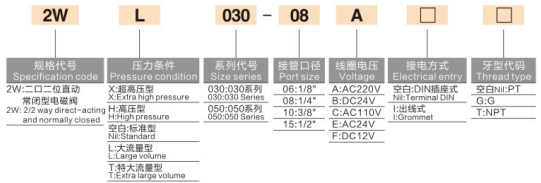

    -- Tam Model Kodlama Kuralı

     2W - Basınç/Akış Son Eki - Boyut Serisi - Bağlantı Noktası Dişi - Bobin Gerilimi - Kablolama Tipi - Diş Standardı

        * 2W: Doğrudan etkili 2/2 yollu normalde kapalı solenoid valf

        *  Basınç ve akış eki: Boş=Standart / L=Geniş Akış / T=Ekstra Büyük Akış / H=Yüksek Basınç / X=Ekstra Yüksek Basınç

        *  Boyut serisi: 030 (minyatür), 050 (orta küçük)

        *  Bağlantı noktası kodu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Gerilim kodu: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Kablolama modu: Boş=DIN soketi (kontrol kabini için standart), I=su geçirmez kablo ucu (dış mekan nemli ekipmanı)

        *  Diş standardı: Boş=PT İngiliz konik diş, G=G paralel diş, T=NPT Amerikan diş

   --  Temel Avantajlar

       *  Sıfır diferansiyel basınç başlatma, minimum çalışma basıncı sınırı yok, vakum altında stabil açılma, mikro basınç ve mikro akışlı su devreleri

        *  Ultra kompakt gövde, sıkışık ekipman kabini düzeni için isteğe bağlı montaj açısı

        *  Milisaniyelik hızlı açma-kapama yanıtı, yüksek frekanslı aralıklı başlatma-durdurma döngüleri için uygundur

        *  Düşük sarf malzemesi maliyetine sahip küçük vana gövdesi, tek noktadan branşman kontrolü için ekonomik ilk tercih

     --  Uygulama Senaryoları

      Küçük CNC takım tezgahları için tek noktadan soğutma yağı enjeksiyonu, mini sprey temizleme makineleri, 3C otomasyon ekipmanları için mikro hava/su kontrolü, hava kompresörlerinin küçük dal anahtarları, laboratuvar mikro sıvı açma/kapama kontrolü.

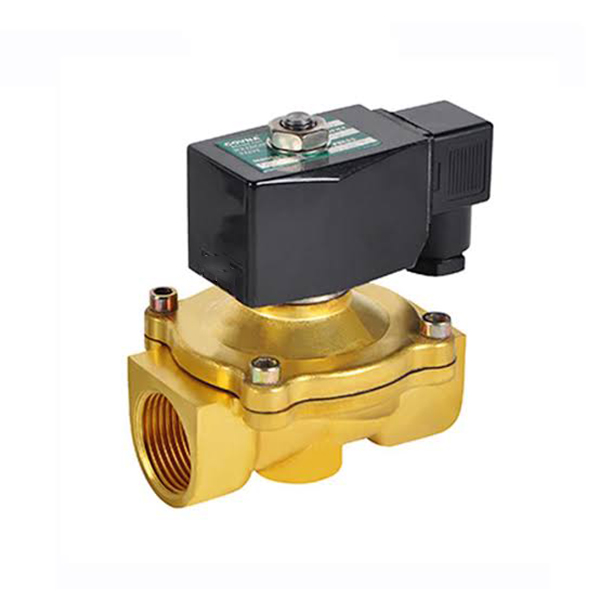

  2. 2W Pilot Kumandalı Normalde Kapalı (Model Örneği: 2W250-25)

     -- Çalışma Prensibi:Büyük çaplı ana makarayı kaldırmak için boru hattı orta basıncına dayanan yerleşik pilot boşaltma deliği; bobin yalnızca düşük güç tüketimi ve düşük ısı üretimi ile küçük pilot deliği kontrol eder. Minimum başlatma diferansiyel basıncı 0,05MPa, vana orta basınç olmadan tamamen açılamaz.

        * Güç KAPALI: Pilot deliği kapatılır, iç boşluk basıncı boru hattını kapatmak için contayı sıkıştırır

        * Güç AÇIK: Pilot bölmesi basınç tahliyeleri, orta basınç krikoları yüksek hacimli sıvı akışı için ana valfi açar, maksimum açıklık Φ50'ye (G2 inç) kadar

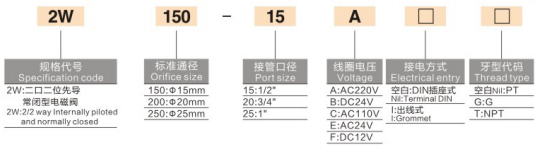

    --Tam Model Kodlama Kuralı

        2W - Orifis Boyutu - Bağlantı Noktası Dişi - Bobin Gerilimi - Kablolama Tipi - Diş Standardı

        *  2W: Pilot kumandalı 2/2 yollu normalde kapalı solenoid valf

        *  Standart ağız boyutu: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Bağlantı noktası kodu: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Gerilim, kablolama ve diş kodları doğrudan etkili serilerle tamamen değiştirilebilir, uyumlu bobin yedek parçaları

  3. Temel Avantajlar

     -- Yüksek orta akış için ekstra geniş düz geçişli delik, ultra düşük boru hattı basınç kaybı, tüm hatlı merkezi su/hava besleme şebekeleri için ideal

     -- Düşük güçlü bobin, geniş çaplı valf gövdesini çalıştırır, 24 saat sürekli çalışma altında düşük sıcaklık artışı, yanma önleme performansı

     -- Geniş akış kanalının tıkanması kolay değildir, asılı küçük yabancı maddeler içeren endüstriyel soğutma suyunun sirkülasyonunu destekler

     -- Tek pilot valf birden fazla küçük doğrudan valfin yerini alabilir, ana boru hattı düzenini basitleştirebilir ve tedarik maliyetini azaltabilir

  4.Uygulama Senaryoları

     Büyük montaj hattı sprey temizleme ekipmanı için ana su devresi kontrolü, hava kompresörü tam makine tahliyesi ve ana hava boru hattının kapatılması, sirkülasyonlu soğutma sistemi büyük akışlı başlık boruları, su arıtma ekipmanı, gıda paketleme ve kimyasal ekipman için genel sıvı ana şalteri.

Evrensel Paylaşılan Temel Özellikler (Doğrudan + Pilot Kumandalı)

  1.Düzgün NC Normalde Kapalı Fonksiyon (Fabrika Varsayılanı)

     Elektrik kesildiğinde otomatik kapanma, daha yüksek sistem güvenliği koruması için ekipmanın kapatılması sırasında taşmayı, su/hava sızıntısını etkili bir şekilde önler.

  2. Çift Opsiyonel Conta Malzemeleri

     -- Standart NBR nitril kauçuk: Temiz su, basınçlı hava ve yağlama yağı genel çalışma koşulları için evrensel

     -- İsteğe bağlı EPDM etilen propilen: Isıya dayanıklı, zayıf asit ve alkaliye dayanıklı, sıcak su, gıda sınıfı temiz sıvı ve dekapaj ekipmanı için özel

  3. Çok Özellikli Evrensel Uyumlu Bobinler

     Tam AC ve DC voltaj kapsamı, uzun süreli sürekli enerjilendirmeyi destekleyen düşük güçlü yalıtımlı bobin; iç mekan kabini ve dış mekan ekipmanı kablolamasına uyarlanabilen ikili kablolama şemaları (DIN soketi / su geçirmez kablo ucu).

  4.Çoklu Uluslararası İhracat İpliği Standartları

     Üç diş seçeneği: PT İngiliz konik, G paralel BSPP, NPT Amerikan diş, yurt içi otomasyon ekipmanlarına ve yurt dışı üretim hattı ihracat taleplerine uygun.

  5. Yerçekimsiz Evrensel Montaj

     Vana gövdesi, açma/kapama performansını etkilemeden dikey, yatay veya ters çevrilerek monte edilebilir; kompakt kabin düzeni için mükemmeldir.

  6. Tam Basınç Derecesi Özelleştirmesi

     Direct serisi, standart / yüksek basınç / ekstra yüksek basınç / geniş akış özelleştirilmiş versiyonlarını destekler; Pilot serisi, 0,05~1,0MPa geleneksel endüstriyel sıvı basıncı aralığına doğal olarak uyum sağlar.

Birleşik Genel Teknik Şartname Tablosu

Doğrudan VS Pilot Kumandalı Tam Seçim Karşılaştırma Tablosu

Bölümlere Ayrılmış Tipik Uygulama Senaryoları

  1. 2W Doğrudan Etkili NC Uygulanabilir Alanlar

     -- Küçük CNC takım tezgahları için tek noktadan soğutma yağı enjeksiyonu ve mikro sprey, basit istasyonlu mikro sıvı kontrolü

     -- 3C otomasyon ekipmanı için vakumlu yardımcı su kaynağı ve küçük pnömatik branşman açma/kapama

     -- Küçük ultrasonik temizleme ekipmanı, laboratuvar mikro sıvı kontrol döngüleri

     -- Ekipman bakım bölümü, küçük armatürler için tek noktalı su/gaz anahtarı

  2. 2W Pilot Kumandalı NC Uygulanabilir Alanlar

     -- Hava kompresörü tam makine tahliyesi, atölye ana hava boru hattı kesme vanası

     -- Büyük montaj hattı sprey temizleme ekipmanı için ana su devresi kontrolü

     -- Su arıtma sirkülasyon sistemi, endüstriyel soğutma büyük akışlı başlık boruları

     -- Gıda ambalajı ve komple kimyasal ekipman için geniş çaplı sıvı ana şalteri

Temel Seçim Karar Kuralları

     -- Boru hattı su/hava basıncı 0,05MPa'nın altında, aralıklı mikro ortam, vakum devresi → 2W doğrudan etkili tip seçilmelidir

     -- Boru boyutu ≥G1/2, tüm hatlı ana boru yüksek akışlı iletim, uzun vadeli sabit basınçlı boru hattı → 2W pilotla çalıştırılan tipi seçin

     -- Sıcak su, arıtılmış su, zayıf asitli sıvı çalışma koşulları: Sipariş verirken EPDM gıdaya uygun contayı belirtin

     -- Makine kontrol kabini içindeki merkezi kablolama: DIN soket kablolama tipine öncelik verin; Dış mekan sprey ve nemli ekipman I su geçirmez tel kurşun tipini seçin

     -- Yüksek basınçlı su devresi ve yüksek akış istasyonları, H/L/T son ekine sahip özelleştirilmiş vana gövdelerini seçebilir

Uyumlu Komple Pnömatik ve Akışkan Devre Çözümleri

  1. Küçük Soğutma Branşı Devresi

     AFC hava servis ünitesi → 3V serisi 3/2 solenoid valf → PU plastik boru → 2W doğrudan etkili valf (soğutma suyu devresi açma/kapama kontrolü)

  2. Komple Makine Ana Su Başlığı Devresi

     Su deposu / hava kompresörü ana borusu → 2W pilot geniş çaplı vana → her istasyona püskürtme boru hattına branşman dağıtımı

  3. Patlamaya Dayanıklı Sıvı Atölye Devresi

     Patlamaya dayanıklı hava kaynaklı arıtma ünitesi → Patlamaya dayanıklı otomatik kontrol boru hatlarıyla uyumlu, özel patlamaya dayanıklı bobinli 2W pilot valf

Bir Cümle Özeti

     SOLH 2W serisi pirinç 2/2 yollu normalde kapalı sıvı solenoid valfı, isteğe bağlı NBR/EPDM gıda sınıfı conta, çok dişli ve çoklu voltaj uyumluluğu ile sıfır basınçta başlatma küçük doğrudan etkili varyant ve düşük güçlü, yüksek akışlı büyük pilotla çalıştırılan varyant sağlar; makine aletlerinde, sprey yıkama hatlarında, su arıtma ve gıda paketleme sıvısı otomasyon ekipmanlarında otomatik su, hava, yağ kapatma kontrolü için yaygın olarak kullanılır.
