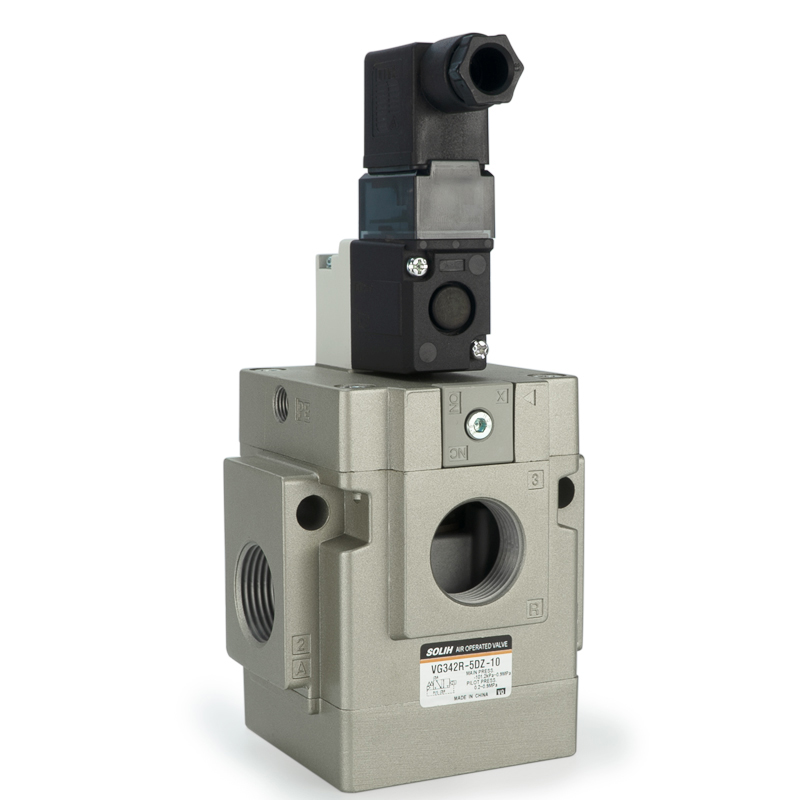

VG342 Serisi 3 Yollu Pilot Kumandalı Poppet Solenoid Valf | Yüksek Akışlı Vakum ve Pnömatik Kontrol Vanası

Marka: Richge Technology'den SOLH | Yüksek Akışlı Düşük Güçlü 3 Yollu Pnömatik Solenoid Valf

1. Ürüne Genel Bakış

     SOLH VG342 serisi biryüksek akışlı 3 yollu pilot kumandalı popet tipi solenoid valf, standart pnömatik sistemlerde hava, vakum ve düşük basınçlı sıvı kontrolü için profesyonel olarak tasarlanmıştır. Elastomer sızdırmazlık, yağlama gerektirmeyen çalışma, ultra düşük güç tüketimi ve geniş basınç uyarlanabilirliği özelliklerine sahip olan bu ürün, basit kapak değiştirme yoluyla normalde kapalı (NC), normalde açık (NO) ve harici pilot modları arasında esnek geçişi destekler. Büyük akış kapasitesi, hızlı yanıt ve yüksek frekanslı döngü performansıyla vakum sistemleri, büyük çaplı pnömatik aktüatörler ve çok devreli manifold pnömatik ekipmanı için evrensel ve verimli bir çekirdek kontrol valfi olarak hizmet eder.

2. Temel Ürün Özellikleri

     • Profesyonel Popet Yapısı ve Güvenilir Sızdırmazlık: Yüksek elastikiyetli elastomer sızdırmazlık yapısına sahip 3 portlu, pilotla çalıştırılan popet tasarımını benimser, sıfır sızıntı, sıkı kesme ve uzun süreli stabil döngüsel çalışma sağlar.

     • Geniş Ortam ve Basınç Uyarlanabilirliği: Basınçlı hava ve vakum ortamlarına uygundur. Dahili pilot modu 0,2~0,9MPa'yı desteklerken, harici pilot modu şunları kapsar:tam vakum -101,2kPa ila 0,9MPa, çeşitli düşük basınç ve vakum çalışma koşullarına uyum sağlar.

     • Yağlama Gerektirmez ve Az Bakım Gerektirir: Optimize edilmiş iç yapısal tasarım, yağlama ihtiyacını ortadan kaldırır, günlük bakım maliyetlerini azaltır ve orta düzeyde kirliliği önler, temiz endüstriyel senaryolara uygundur.

     • Çift Güç Tüketimi Modları ve Enerji Tasarrufu: Standart DC gücü yalnızca 4W'tır; düşük güçlü ve uzun süreli enerji verilen türler elde edilir1,8 W ultra düşük güç tüketimiEkipmanın enerji tüketimini etkili bir şekilde azaltır.

     • Üstün Büyük Akış Performansı: Maksimum efektif akış C değeri 38 dm³/(s·bar)'a, Cv değeri ise 9,8'e ulaşır. Büyük pnömatik bileşenlerin yüksek akışlı hızlı havalandırma taleplerini karşılayarak, 210 mm²'ye kadar etkili kesit alanıyla birden fazla kalibreli spesifikasyonu destekler.

     • Esnek Fonksiyonel Anahtarlama: Vana fonksiyonu, yalnızca üst kapak değiştirilerek NC (normalde kapalı), NO (normalde açık) ve harici pilot modları arasında serbestçe dönüştürülebilir, tek vananın çok amaçlı kullanımı gerçekleştirilebilir ve model stok maliyetleri azaltılabilir.

     • Çok Fonksiyonlu Uygulama: Son derece yüksek sahne uyumluluğuyla, harici pilot konfigürasyonunda geleneksel bir açma-kapama kontrol vanasının yanı sıra bir seçim vanası ve dağıtım vanası olarak da kullanılabilir.

3. Teknik Özellikleri Tamamlayın

4. Elektriksel Özellikler

 4.1 Nominal Gerilim

     • Alternatif Gerilim: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC Gerilim: 12V, 24V

  4.2 Güç Tüketimi

     • Standart DC: 4W

     • Düşük Güç (Y Tipi): 1.8W

     • Uzun Süreli Enerji Verilmiş (Tip E): 1.8W

     • klima: Ani Akım 12,7VA / Tutma 7,6VA

  4.3 Kablolama Yöntemi

     • G Tipi: Doğrudan çıkış kablolaması

     • D Tipi: DIN soket tipi (isteğe bağlı gösterge ışıklı / aşırı gerilim korumalı)

5. Model Kodlama Kuralları ve Yorumlanması

  Tipik Model Örneği: VG342-04G-1A

     • VG342: 3 yollu yüksek akışlı, pilotla çalıştırılan popetli solenoid valfin seri kodu

     • Bağlantı Noktası Boyutu Kodu: 04=1/2", 06=3/4", 10=1"

     • Kablolama Tipi: G=Doğrudan çıkış, D=DIN soketi

     • Gerilim Kodu: 1=AC100V, 4=AC220V, 6=DC24V

     • Devre Modu: A=Normalde Kapalı (NC), B=Normalde Açık (NO), R=Harici Pilot

6. Tipik Uygulama Senaryoları

     • Vakum Sistemi Kontrolü: Vakum vantuzları, vakum jeneratörleri ve otomatik vakum tutma ve bırakma devreleri için mükemmeldir.

     • Büyük Akışlı Pnömatik Aktüatörler: Hızlı ve güçlü pnömatik eylemi gerçekleştirmek için geniş çaplı silindirler ve pnömatik tutucularla uyumludur.

     • Düşük ve Mikro Basınçlı Akışkan Devreleri: Düşük basınçlı pnömatik ve mikro basınçlı sıvı taşıma sistemleri için kararlı kontrol.

     • Manifold Valf Sistemi: Çok devreli entegre pnömatik sistemlerde ana kontrol vanası ve seçme/dağıtım vanası olarak kullanılır.

     • Yüksek Frekanslı Enerji Tasarruflu Ekipmanlar: Sık açma-kapama işlemi gerektiren ve uzun süreli enerjili enerji tasarruflu çalışma gerektiren otomatik ekipmanlar için uygundur.

Bir Cümle Özeti

     SOLH VG342 serisi 3 yollu pilot kumandalı solenoid valf,büyük akış, vakum uyumluluğu, düşük güç tüketimi ve çok modlu değiştirilebilir işlevlerVakum sistemleri, büyük akışlı pnömatik devreler ve yüksek frekanslı otomatik ekipmanlar için yüksek performanslı, enerji tasarruflu ve çok yönlü bir çekirdek kontrol vanasıdır.
