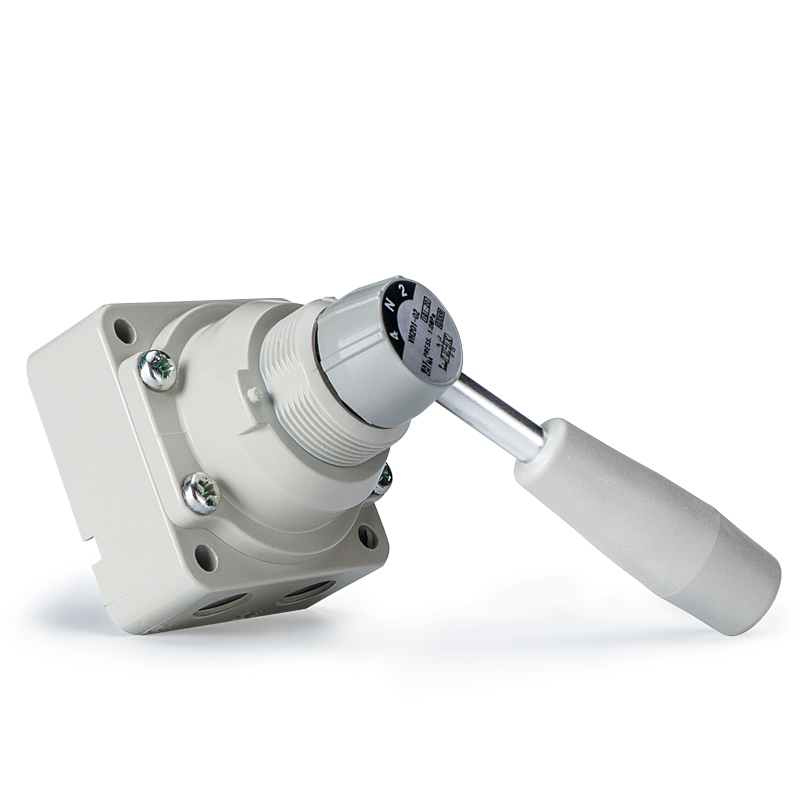

VH Serisi 4 Yollu Manuel Döner El Vanası

Marka: Richge Technology'den SOLH

Ürün Konumlandırma

     VH serisi, hava devrelerini değiştirmek için kolun 90° döndürülmesiyle çalıştırılan 4 yollu manuel döner el vanasıdır. Basit mekanik yapıya, istikrarlı güvenilirliğe ve net görsel konum göstergesine sahip olup, pnömatik sistemlerde manuel yön değiştirme, ekipmanı devreye alma, acil durdurma ve hava kaynağı değiştirme için yaygın olarak kullanılır.

Çekirdek Yapı ve Çalışma Prensibi

     -- Valf Tipi: 4 yollu manuel döner spool valf

     -- Çalışma Modu: Konum değiştirme için 90° kol dönüşü

     -- Bağlantı Noktası Tanımı: P besleme girişi, A/B çalışma çıkış bağlantı noktaları, R egzoz bağlantı noktası

     -- Üç standart merkez işlevi:

        1. Merkez Kapalı (Model 200/210): Silindir basıncını korumak için tüm bağlantı noktaları orta konumda kapatılmıştır.

        2. Merkezi Egzozu (Model 201/211): Tam basınç tahliyesi için A ve B portu egzoza bağlanır

        3. 2 Konumlu (Model 202/212): Orta konum yok, yalnızca iki durum P→A / P→B

     -- Sızdırmazlık Yapısı: Ultra düşük iç sızıntıya sahip hassas döner makara contası

     -- Montaj Seçenekleri: Yan borular / alt borular; panel montajı / doğrudan vana gövdesi montajı.

Tam Teknik Özellikler

  1. Evrensel Genel Parametreler

     -- Uygulanabilir Akışkan: Basınçlı hava

     -- Kanıt Basıncı: 1,5 MPa

     -- Maksimum Çalışma Basıncı: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Ortam ve Ortam Sıcaklığı: -5 ~ +60°C (buzlanmaya izin verilmez)

     -- Çalışma Dönme Açısı: 90°

     -- Yağlama Gereksinimi: Yağlama gerektirmez; ISO VG32 türbin yağı yağlaması isteğe bağlı

     -- Malzeme: Valf gövdesi – çinko alaşımı / döküm alüminyum; sap – mühendislik reçinesi

  2. Seri Boyutu ve Bağlantı Noktası Parametre Tablosu

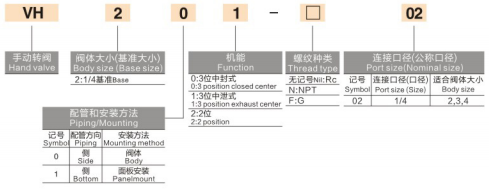

Model Kodu Açıklaması

  1. Örnek: VH210-02

     -- VH: Temel seri kodu

     -- 2: Boyut kodu (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Boru düzeni (0 = yan bağlantı noktası, 1 = alt bağlantı noktası)

     -- 0: Merkez işlevi (0=merkez kapalı, 1=orta egzoz, 2=2 konumlu)

     -- 02: Bağlantı noktası boyutu kodu (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Popüler Standart Modeller

     -- VH210-02: 1/4", alt boru tesisatı, 3 konumlu merkezi kapalı (en yaygın kullanılan)

     -- VH200-02: 1/4", yandan borulama, 3 konumlu merkez kapalı

     -- VH201-02: 1/4", yan borular, 3 konumlu merkez egzoz

    -- VH310-03: 3/8", alt boru tesisatı, 3 konumlu merkez kapalı

 Temel Ürün Avantajları

  1. Dahili Konum Kilidi ile Sezgisel Kullanım

      Açıkça görülebilen anahtar konumuna sahip 90° döner kol; entegre mekanik konumlandırma kilidi kazara yanlış çalışmayı önler.

  2. Farklı Çalışma Koşulları için Üç Merkezi Fonksiyon Seçeneği

     -- Merkez Kapalı (200/210): Ekipmanın kapatılması sırasında silindir sıkma basıncını koruyun

     -- Merkezi Egzoz (201/211): Güvenli basınç tahliyesi ve bakım için tam sistem havalandırması

     -- 2-Pozisyon (202/212): Ara tutma konumu olmayan basit çift yönlü anahtarlama

  3. Son Derece Esnek Çoklu Montaj Tasarımı

     Hem yan boruları hem de alt boru düzenlerini destekler; iki kurulum yöntemi mevcuttur: panele gömme montaj veya doğrudan vana gövdesine sabitleme.

  4. Sağlam Uzun Hizmet Ömrü ve Bakım Gerektirmez

      Olağanüstü toz ve kirlenme direncine sahip dayanıklı döner sızdırmazlık yapısı; rutin yağlama veya bakım gerektirmez.

Tipik Uygulama Senaryoları

     -- Pnömatik silindirler için manuel çift yönlü anahtarlama

     -- Geçici manuel kontrol, ekipmanın devreye alınması ve bakımı sırasında basınç tahliyesi

     -- Makine güvenlik kilidi için acil durdurma izolasyonu ve hava kaynağının kesilmesi

     -- Yarı otomatik üretim ekipmanı için manuel tetikleme istasyonları

     -- Pnömatik devre gösterimi ve temel kontrol öğretimi test tezgahları

Bir Cümle Özeti

     SOLH VH 4 yollu manuel döner el vanası, 90° dönme işlemine, üç değiştirilebilir merkez fonksiyonuna, yan/alt borulama seçeneklerine ve çift panel/valf montaj yöntemlerine sahiptir ve manuel pnömatik anahtarlama, yerinde devreye alma ve güvenli hava devresi izolasyonu için standart bir evrensel bileşen olarak hizmet eder.
