VM1 (VM100) Serisi Mini 2/3 Yollu Mekanik Popet Vana

Marka: Richge Technology'den SOLH

 Ürün Konumlandırma

     VM1 (VM100) serisi, SMC orijinal modelleriyle tamamen değiştirilebilen minyatür 2/3 portlu mekanik popet valftir. Ultra kompakt, hafif dış hatlara, vakum ve pozitif basıncı kapsayan geniş çalışma basıncı aralığına ve çok sayıda değiştirilebilir aktüatör kafasına sahip güvenilir popet sızdırmazlık yapısını benimser. Kompakt otomatik makinelerde ekipman konumu tespiti, strok sınırı algılama, manuel jog işlemi ve küçük hava devresi anahtarlaması için yaygın olarak kullanılır.

Temel Teknik Özellikler (VM100 / VM1 Serisi)

  1 Temel Parametreler

     -- Devre Tipleri: 2 portlu (NC / NO), 3 portlu (N.K. / N.O.)

     -- Yapı: Sıkı sızdırmazlık performansına sahip doğrudan etkili popet tipi

     -- Uygulanabilir Sıvı: Basınçlı hava, inert gaz

     -- Çalışma Basıncı Aralığı: -100kPa ~ 1.0MPa (vakum uyumlu)

     -- Ortam ve Ortam Sıcaklığı: -5 ~ +60°C (dahili buzlanma yok)

     -- Bağlantı Noktası Diş Boyutları: M5, Rc1/8 (NPT1/8 ve G1/8 isteğe bağlı)

     -- Akış Kapasitesi: Cv=0,11, etkin kesit alanı 2,5mm²

     -- Net Ağırlık: Yan port versiyonu 60g, alt port versiyonu 67g (ultra hafif)

     -- Boru Düzeni Seçenekleri: Yan bağlantı noktası, alt bağlantı noktası

     -- Yağlama Gereksinimi: Yağlama gerektirmeden çalışma

  2. Genel Boyutlar

     -- Yan port modeli: 11 × 36 × 16 mm

     -- Alt portlu model: 11 × 28 × 25 mm

 Devre Tanımı ve Çalışma Mantığı (3 portlu / 2 portlu)

   1. 3 Bağlantı Noktalı Tip (VM13x, En Popüler)· Bağlantı Noktası 1(P): Hava besleme girişi

     -- Bağlantı Noktası 2(A): Kontrol çıkışı

     -- Bağlantı Noktası 3(R): Egzoz bağlantı noktası

     -- Normalde Kapalı NC: Çalıştırılmamış → P, A'dan kesilmiş, A, R'ye bağlı

     -- Normalde Açık NO: Çalıştırılmamış → P, A'ya bağlı, A, R'den kesilmiş

   2. 2 Bağlantı Noktalı Tip (VM12x)

     -- Bağlantı Noktası 1(P): Sıvı girişi

     -- Bağlantı Noktası 2(A): Kontrol çıkışı

     -- Normalde Kapalı mantık: Basıldığında hava geçişi açılır, bırakıldığında kesilir

Tam Kapsamlı Değiştirilebilir Aktüatör Kafaları Serisi

 1. Temel Düz Piston Tipi

     -- VM130 / VM120: Standart 4,8 mm strok pistonu

     -- VM130U / VM120U: Kısa 2,5 mm strok pistonu

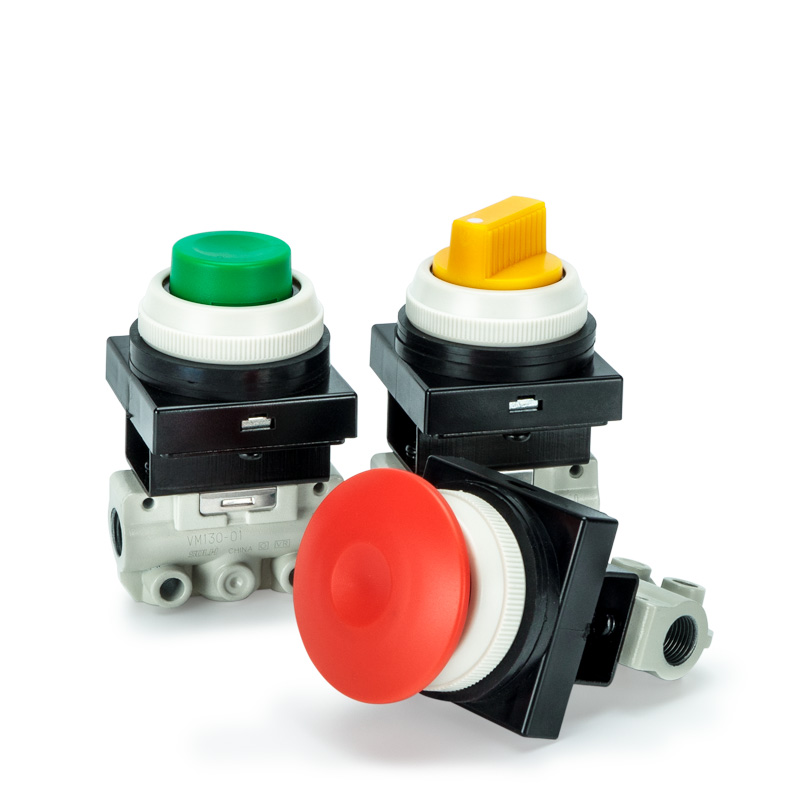

 2. Buton Tipi (Manuel Jog Operasyonu)

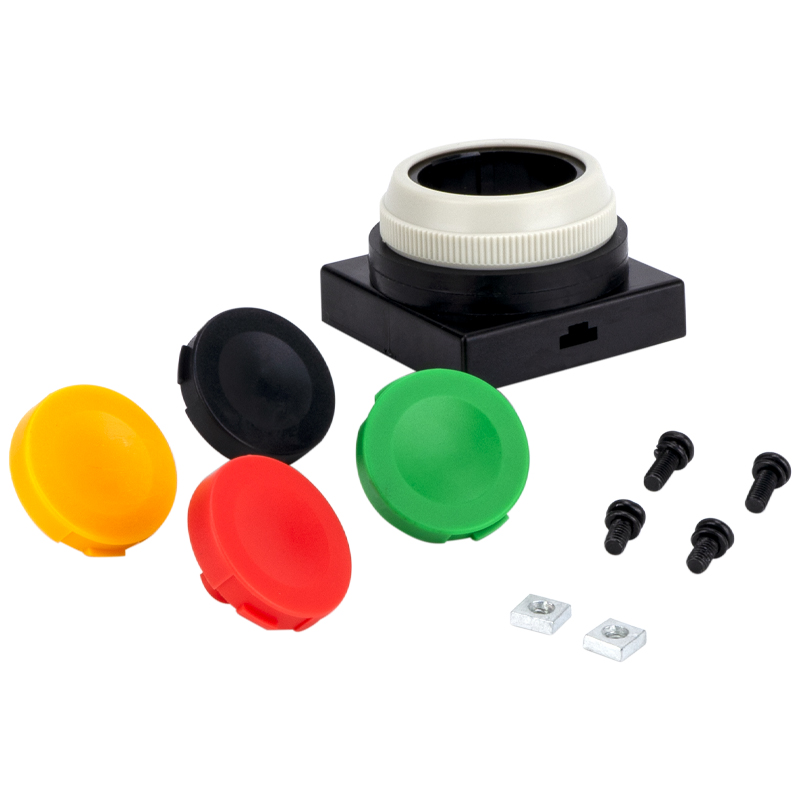

     -- VM132 / VM122: Düz standart buton

     -- VM132Y / VM122Y: Acil durdurma ve yüksek görünürlük için sarı mantar kafa

     -- VM132G / VM122G: Yeşil gösterge butonu

  3. Makaralı Kol Tipi (Strok ve Limit Algılama)

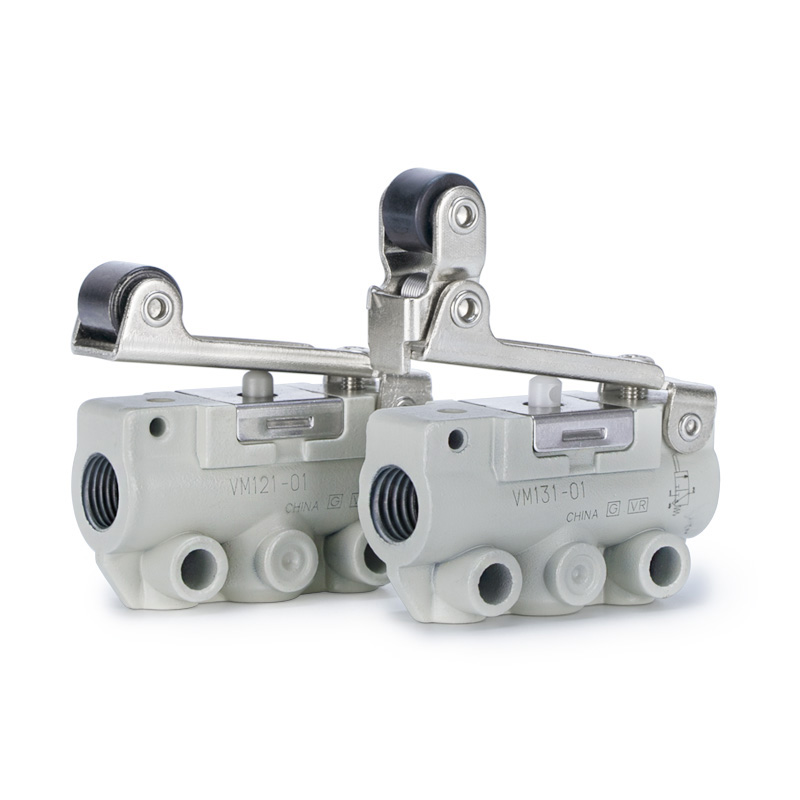

     -- VM131 / VM121: Standart düz makaralı kol

     -- VM131U / VM121U: Kısa hareket makaralı kolu

     -- VM133 / VM123: Tek yönlü geri tepmeyi önleyen makaralı kol

  4. İsteğe Bağlı Ekstra Aktüatörler

     Menteşe kolu, mafsal kolu, kilitlenebilir döner düğme ve daha fazla özelleştirilmiş tetik başlığı

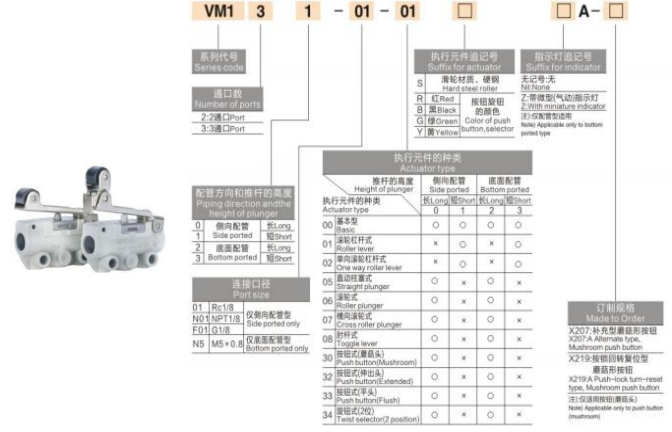

 Model Kodu Açıklaması

  1. (Örnek: VM131-01-01A)

     -- VM131: 3 portlu devre + makaralı kollu aktüatör

     -- 01: Bağlantı noktası iş parçacığı kodu (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Yan bağlantı noktası düzeni (02 = alt bağlantı noktası düzeni)

     -- Son ek kodu: A=standart; Y=sarı mantar; G=yeşil düğme; U=kısa vuruş

  2. Ortak Standart Modeller

     -- VM131-01-01A: 3 bağlantı noktalı makaralı kol, Rc1/8, yan bağlantı noktası (en yaygın kullanılan)

     -- VM132-M5-00A: 3 bağlantı noktalı düz düğme, M5 dişli, alt bağlantı noktası

     -- VM130U-01-N01Y: 3 portlu kısa piston, NPT1/8, sarı mantar acil durum başlığı

Temel Ürün Avantajları

     -- Ultra küçük ve ultra hafif: 11 mm dar genişlikle yalnızca 60 g, makine içine yerleştirme ve yoğun panel istifleme kurulumu için mükemmel

     -- Geniş evrensel basınç aralığı: Çok amaçlı devre kontrolü için 1,0 MPa'ya kadar pozitif basınca kadar tam vakumla uyumludur

     -- Dayanıklı popet sızdırmazlık yapısı: Mükemmel hava sızdırmazlığı, uzun hizmet ömrü ve toz kirliliğine karşı güçlü direnç

     -- Esnek borulama ve montaj: Yan / alt bağlantı noktası seçenekleri, yandan montaj, alttan montaj, isteğe bağlı braket tabanı (VM1-B)

     -- Yağlama gerektirmeyen tasarım: Düşük bakım maliyeti ve temiz hava döngüsü çalışması

     -- Eksiksiz aktüatör portföyü: Manuel jog, strok limiti, güvenli acil durdurma ve tüm mekanik tetiklemeli çalışma senaryolarıyla eşleşir

Tipik Uygulama Senaryoları

     -- Makine strok limit anahtarları: Silindir tam strok konumu geri bildirim algılaması

     -- Manuel jog ve ekipmanı devreye alma: Panel butonlu manuel test hava devreleri

     -- Güvenlik kilidi ve acil durdurma döngüleri: Makine güvenliği için sarı mantar kafalı aktüatör

     -- Mini aparatlar ve kenetleme aparatları: Pnömatik anahtarlamayı kelepçeleyin / kelepçeyi açın

     -- Vakum kontrol devreleri: -100kPa vakum koşulunda kararlı anahtarlama

     -- Genel otomasyon ekipmanı: Mekanik tetik hava sinyali ve konum geri besleme devreleri

Bir Cümle Özeti
