4A Serisi 5/2 ve 5/3 Yollu Pnömatik Kontrol Vanası | Saf Hava Kumandalı Yön Valfı

Marka: Richge Technology'den SOLH

1. Ürüne Genel Bakış ve Çekirdek Yapı

     SOLH 4A serisi bir AirTAC standardıdır5/2 yollu ve 5/3 yollu harici pnömatik yön kontrol valfiolarak kabul edilir4V serisi solenoid valflerin saf pnömatik versiyonu. Herhangi bir elektrikli bileşen veya elektromanyetik bobin olmaksızın tamamen hava sinyalleriyle çalıştırılan bu sistem, kendinden güvenli pnömatik anahtarlama performansı sağlar. Patlamaya dayanıklı, güç gerektirmeyen ve güvenlik kilitlemeli pnömatik devreler için tasarlanan bu ürün, makara tipi yapıya, güvenilir sızdırmazlığa ve yüksek mukavemetli alüminyum alaşımlı gövdeye sahiptir ve ana akım 4V serisi valflerle mükemmel uyumluluk ve değiştirilebilirlik sağlar.

  1.1 Standart 5 Bağlantı Noktalı Arayüz Tanımı

     • P Bağlantı Noktası: Ana basınçlı hava giriş portu

     • A/B Çalışma Bağlantı Noktaları: Uzatma ve geri çekmeyi kontrol etmek amacıyla çift etkili silindirleri bağlamak için çıkış portları

     • R/S Egzoz Bağlantı Noktaları: Standart susturucu kurulumuyla uyumlu basınç tahliye egzoz portları

     • Sürüş Modu: Harici pnömatik kontrol, çift taraflı kontrol portlarından hava sinyalleri girişi

     • Yapı Özelliği: Hassas kaydırma makarası tasarımı, dayanıklı alüminyum alaşımlı gövde, sağlam ve uzun ömürlü sızdırmazlık performansı

2. 5/2 Yollu Pnömatik Kontrol Vanası (Temel Ters Çevirme)

  2.1 Tek Pnömatik Kontrol (4A110/210/310/410)

     • Çalışma Prensibi: Valfin ters çevrilmesi için bir taraftaki kontrol portuna uygulanan hava basıncı; Basınç tahliyesinden sonra otomatik yay sıfırlama.

     • Temel Özellikler: Hava kesme, basit yapı ve yüksek çalışma kararlılığı ile arıza korumalı sıfırlama tasarımı.

     • Tipik Model: 4A210-08 (G1/8 portlu, tek hava kontrollü, 5/2 yollu)

  2.2 Çift Pnömatik Kontrol (4A120/220/320/420)

     • Çalışma Prensibi: İki taraflı hava kontrol portlarının alternatif basınçlandırılması; sıfırlama yayı yok, hava kesildikten sonra mevcut valf konumunu korurhafıza kilitleme fonksiyonu.

     • Temel Özellikler: Yüksek konumlandırma doğruluğu, enerji tasarruflu çalışma (sürekli hava beslemesine gerek yoktur), kararlı hava kapalı konumu tutma.

     • Tipik Model: 4A220-08 (G1/8 portlu, çift hava kontrollü, 5/2 yollu)

3. 5/3 Yollu Çift Pnömatik Kontrol Vanası (Hassas Ara Kontrol)

  Tüm 5/3 yollu 4A serisi modeller (4A130/230/330/430), gelişmiş pnömatik kontrol gereksinimlerini karşılamak için üç profesyonel orta konum fonksiyonuyla donatılmış çift pnömatik kontrolü benimser.

     • Kapalı Merkez (C Tipi): Tüm bağlantı noktaları orta konumda tamamen kapalı. Dikey ve asılı istasyonlar için silindir kilitleme, basınç tutma ve düşmeye karşı koruma sağlar.

     • Egzoz Merkezi (E Tipi): A/B çalışma bağlantı noktaları orta konumdaki egzoz bağlantı noktalarıyla iletişim kurar. Sistem basıncı tamamen serbest bırakarak silindirin serbest yüzmesini, manuel hata ayıklamayı ve ekipman güvenliği korumasını mümkün kılar.

     • Basınç Merkezi (P Tipi): P hava girişi orta konumda her iki A/B portuyla iletişim kurar. Senkron kenetleme ve kuvvet dengesi kontrolüne uygun, çift etkili silindiri tek etkili çıkışa dönüştürür.

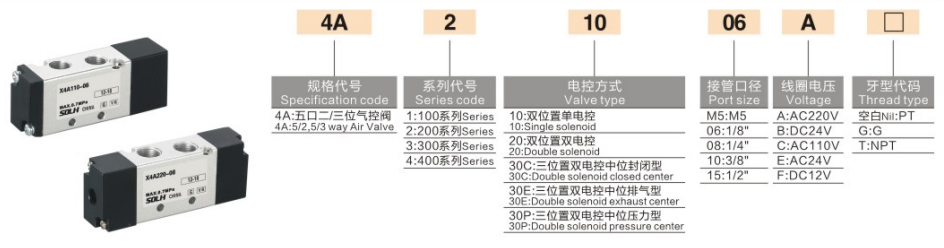

4. Standart Model Kodlama Kuralları ve Ortak Modeller

 1. Kodlama Mantığı: 4A [Boyut Kodu] [Kontrol / Orta Fonksiyon Kodu] - [Port Boyutu]

  2. Ana Akım Ortak Modeller

     • 4A210-08: Tek pnömatik kontrol, 5/2 yollu, G1/4 portlu

     • 4A220-08: Çift pnömatik kontrollü, 5/2 yollu, G1/4 portlu

     • 4A230C-08: Çift pnömatik kontrollü, 5/3 yollu kapalı merkez, G1/4 portlu

     • 4A310-10: Tek pnömatik kontrol, 5/2 yollu, G3/8 geniş akış portu

5. Evrensel Temel Teknik Parametreler (AirTAC Standardı)

6. Temel Ürün Avantajları

     • Kendinden Patlamaya Dayanıklı ve Güvenli: Elektrikli bileşenler ve kıvılcımlar içermeyen saf pnömatik yapı. Tozlu, nemli, yanıcı ve patlayıcı çalışma ortamlarına tamamen uyarlanabilir, sıfır riskli güvenli çalışmayı gerçekleştirir.

     • Çift Kontrol Hafıza Fonksiyonu: Çift pnömatik kontrollü modeller, hava kesildikten sonra valf konumunu korur, sürekli hava beslemesi olmadan uzun süre konumlandırmayı ve basınç tutmayı destekler, enerji tasarrufu sağlar ve stabildir.

     • Çok Yönlü Üç Pozisyonlu Orta Fonksiyonlar: Silindir kilitleme, basınç tahliyeli serbest yüzer ve senkron kenetleme basıncı stabilizasyonu taleplerini karşılamak için C/E/P üç orta modla donatılmıştır.

     • %100 Evrensel Değiştirilebilirlik: 4V serisi solenoid valflerle tutarlı kurulum boyutları ve akış parametreleri, elektrik kontrol sistemlerinin doğrudan değiştirilmesini ve saf pnömatik sistemlere yükseltilmesini sağlar.

     • İstikrarlı ve Dayanıklı Performans: Düşük sürtünme direncine, düşük başlatma basıncına, mükemmel hava sızdırmazlığına ve yağlama gerektirmeden çalışmayla uzun servis ömrüne sahip hassas makara yapısı.

7. Tipik Uygulama Senaryoları

     • Çift etkili silindirli pnömatik geri vites kontrolü ve ekipman güvenlik kilitleme sistemleri

     • Patlamaya dayanıklı bölge, güç gerektirmeyen ekipmanlar, madencilik, kimya ve kaplama endüstrisi pnömatik kontrol devreleri

     • Hava kesmenin sıfırlanması veya uzun süreli konum tutulması gerektiren emniyet pnömatik devreleri

     • El valfleri, mekanik kontrol valfleri ve pnömatik hareket valflerinden oluşan saf pnömatik mantık sistemleri

Bir Cümle Özeti

  SOLH 4A serisi, tek/çift hava kontrolü ve üç C/E/P orta fonksiyonuna sahip evrensel 5/2 ve 5/3 yollu saf pnömatik yön kontrol valfidir. Kendinden emniyetli ve 4V serisi değiştirilebilir boyutlara sahip bu ürün, patlamaya dayanıklı, elektriksiz ve yüksek emniyetli pnömatik kontrol devreleri için tercih edilen çekirdek bileşendir.
