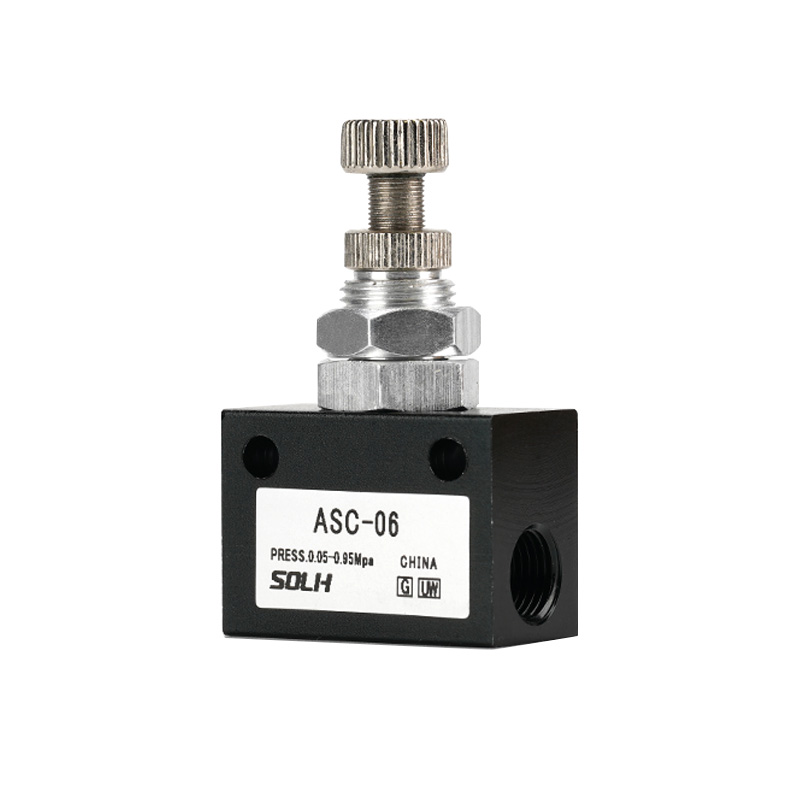

ASC Serisi Tek Yönlü Kısma Vanası | Alüminyum Alaşımlı Hat İçi Pnömatik Hız Kontrol Vanası

Marka: Richge Technology'den SOLH | Evrensel AirTAC Standart Pnömatik Akış Kontrol Vanası

1. Ürüne Genel Bakış

     SOLH ASC serisi biruygun maliyetli alüminyum alaşımlı sıralı tek yönlü gaz kelebeği valfi Çin pnömatik pazarında yaygın olarak benimsenmiştir. AS serisiyle aynı temel pnömatik işlevlere sahiptir ancak tamamen alüminyum kare gövdeli daha dayanıklı, dişli sıralı kurulum yapısını benimser. Standart silindir hızı regülasyonu için tasarlanan bu sistem, serbest ileri hava girişi ve hassas egzoz kısma kontrolünü gerçekleştirir. Kompakt yapısı, kararlı ayarı ve evrensel dişli özellikleriyle genel otomatik pnömatik devreler için ana akım ekonomik hız kontrol çözümüdür.

2. Çekirdek Çalışma Fonksiyonu (Egzoz Kısma Prensibi)

     ASC valfi standartlara uygunduregzoz kısma kontrol mantığı, pnömatik silindir hızı regülasyonu için en güvenilir yöntem:

     • İleri Hava Girişi (Silindir Uzantısı): Yerleşik çek valf tamamen açılarak sıfır akış kaybıyla neredeyse kesintisiz düz hava akışı sağlayarak hızlı ve düzgün silindir hareketi sağlar.

     • Ters Egzoz (Silindir Geri Çekme): Çek valf otomatik olarak kapanır. Egzoz havası, ayarlanabilir kısma için hassas iğne valfinden geçerek doğru silindir geri çekilme hızı kontrolünü gerçekleştirir.

      •Temel Uygulama: Çift etkili silindirlerin uzatma veya geri çekme hızını hassas bir şekilde ayarlayın; egzoz tarafı kısma, endüstriyel senaryolarda en yaygın kullanılan ve kararlı pnömatik hız düzenleme yöntemidir.

3. Model Kodlama Kuralları ve Konu Belirtimi

     Kodlama Formatı: ASC[Boyut Serisi]-[Diş Kalibresi]+[İplik Son Eki]

  3.1 Boyut ve Kalibre Tanımı

     • 100 Serisi: 06 = G1/8 (PT1/8)

     • 200 Serisi: 08 = G1/4 (PT1/4) | En evrensel ana akım model

     • 300 Serisi: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Konu Türü Son Eki

     • Boşluk: Standart PT konik diş (varsayılan)

     • G: İngiliz standardı G paralel diş

     • T: NPT Amerikan standardı konik diş

4. Tam Seri Standart Özellikler ve Akış Parametreleri

5. Temel Teknik Parametreler

6. Yapısal Özellikler ve Kurulum Talimatları

     • Entegre Alüminyum Alaşımlı Kare Gövde: Yüksek yapısal mukavemete sahip kompakt ve hafif yapı, deforme olması kolay değildir. Güçlü uyumluluk ve yüksek dayanıklılığa sahip, boru bağlantısı için ayrı boru bağlantı parçaları gerektiren, yerleşik iterek geçme bağlantıları olmayan, tam dişli sıralı tasarımı benimser.

     • Akış Yönü Tanımlamasını Temizle: Ters kurulum hatalarını önlemek ve doğru hız düzenleme mantığını sağlamak için valf gövdesi üzerinde silindir tarafına (egzoz kısma yönü) işaret eden standart akış oku.

     • Kilitlenebilir Titreşim Önleme Ayarı: Üst ayar düğmesi ve kilitleme somunu ile donatılmıştır. Hız parametresi ayarlandıktan sonra, ekipmanın titreşiminden kaynaklanan parametre kaymasını önlemek ve uzun süreli kararlı çalışmayı sürdürmek için somun kilitlenebilir.

     • Çok Yönlü Kurulum: Sahadaki çeşitli karmaşık boru hattı yerleşim ortamlarına uyum sağlayarak yön sınırlaması olmaksızın isteğe bağlı açı kurulumunu destekler.

     • Hassas ve Hassas Düzenleme: Hassas iğneli valf göbeği, düzgün kademesiz hız ayarı sağlar, silindir titremesini ve dengesiz hız sorunlarını etkili bir şekilde çözer.

7. Çekirdek Seçim Farkı: ASC ve AS Serisi

8. Profesyonel Seçim Kılavuzu

     • Mikro Silindir ve Küçük Akış Devresi: SeçmekASC100-06 (G1/8)φ12–φ20 küçük çaplı silindirler ve hassas mikro pnömatik kontrol için uygundur.

     • Standart Sıradan Silindirler (En Üniversal): SeçmekASC200-08 (G1/4)φ12–φ40 geleneksel silindirlerle eşleşir, çoğu otomatik üretim hattına, paketleme ve bağlama ekipmanına uygulanabilir.

     • Büyük Çaplı Silindir ve Yüksek Akış Talebi: SeçmekASC300-10 (G3/8) /ASC300-15 (G1/2)φ50 ve üzeri büyük çaplı silindirler ve yüksek hızlı, ağır yüklü pnömatik sistemler için.

Bir Cümle Özeti

     SOLH ASC serisi, serbest giriş ve hassas egzoz hızı düzenlemesi, kilitlenebilir titreşim önleyici yapı ve uygun maliyetli performans özelliklerine sahip, evrensel alüminyum alaşımlı dişli tek yönlü egzoz gaz kelebeği valfidir. AirTAC ev tipi pnömatik sistemlerle geniş çapta uyumlu, standart pnömatik silindirin ileri geri hareketi için tercih edilen ekonomik hız kontrol valfidir.
