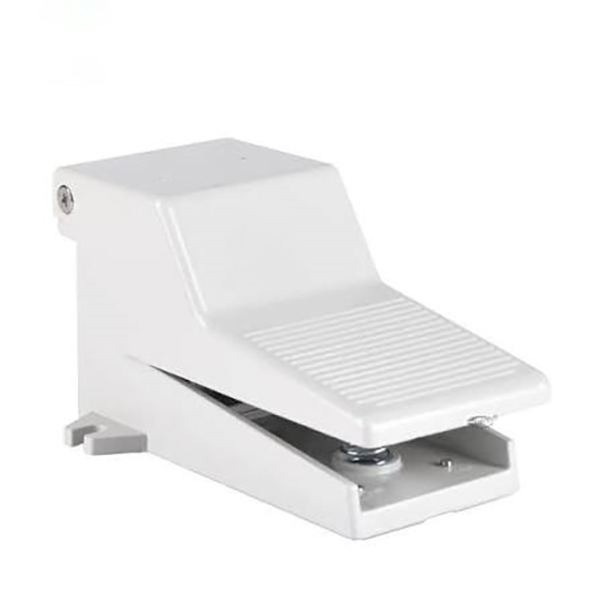

4F Serisi 5/2 Yollu Ayak Pedallı Vana | Doğrudan Etkili Tam Alüminyum Pnömatik Taban Vanası

Marka: Richge Technology'den SOLH | AirTAC 4F Serisi Taban Valfi için Tam Uyumlu Yedek

1. Ürüne Genel Bakış

     SOLH 4F serisi profesyonel bir üründür5/2 yollu pnömatik ayak pedalı yön valfi AirTAC 4F serisinin tamamıyla tamamen uyumlu ve değiştirilebilir. Tam döküm alüminyum alaşımlı gövdeyi ve doğrudan etkili yay sıfırlama yapısına sahip kalınlaştırılmış kaymaz ayak pedalını benimseyen bu ürün, özel olarak tasarlanmıştır.çift ​​etkili silindir ileri ve geri kontrolü. Serinin tamamı yapılandırılabilir dört türü kapsar: standart otomatik sıfırlama, L mekanik kendinden kilitlemeli, G güvenli koruyucu kapak ve LG kilitleme + koruma entegrasyonu. Takım fikstürlerinde, damgalamada, perçinlemede ve endüstriyel pnömatik kontrol senaryolarında yaygın olarak uygulanan ekipman başlatma-durdurma ve yön değiştirme için solenoid valfleri manuel olarak değiştirebilir.

  1.1 Çekirdek 5/2 Yollu Hava Devresi Mantığı

     • Hava Limanı Tanımı: P (ana hava girişi), A/B (çift çalışma çıkışı), R1/R2 (çift bağımsız egzoz portu)

     • Normal Durum (Pedal Bırakıldığında): P, hava beslemesi için B'ye bağlanır; A, egzoz için R1'e bağlanır, silindir geri çekilir ve sıfırlanır

     • Çalışma Durumu (Pedala Basılı): P, hava beslemesi için A'ya bağlanır; B egzoz için R2'ye bağlanır, silindir uzar ve çalışır

     • L Olmayan Standart Tip: Jog aralıklı kontrolü için ayak serbest bırakıldıktan sonra anında yay geri tepmesi sıfırlaması

     • L Kilitleme Tipi: Konumu kilitlemek ve hava basıncını korumak için bir kez basın; Basınç tahliyesinin kilidini açmak ve sıfırlamak için tekrar basın

2. Model Kodlama Kuralları ve Son Ek Tanımı

     Kodlama Mantığı: 4F210 - [Bağlantı Noktası Boyutu] + [İşlev Son Eki] - [İş Parçacığı Türü]

  2.1 Temel Model ve Bağlantı Noktası Boyutu

     • 4F210: Evrensel ana akım 5/2 yollu taban valfi taban gövdesi

     • 06: G1/8 (PT1/8) dişli bağlantı noktası

     • 08: G1/4 (PT1/4) evrensel ana akım spesifikasyonu

 2.2 Temel İşlev Son Eki Seçim Kılavuzu

  2.3 Konu Türü Son Eki

     • Boşluk: PT konik diş (standart varsayılan)

     • G: İngiliz standardı G paralel diş

     • T: NPT Amerikan standardı konik diş

  Model Örneği: 4F210-08 | G1/4 standart otomatik sıfırlamalı taban valfi; 4F210-08LG | Güvenlik koruyucu kapaklı G1/4 kendinden kilitlemeli taban valfi

3. Temel Teknik Parametreler

4. Seçim Farkı: 4F 5/2 Yollu ve 3F 3/2 Yollu Taban Valfi

5. Yapısal Temel Avantajlar

     • Çift Bağımsız Egzoz Tasarımı: Silindirin ters çevrilmesi sırasında düzgün egzoz, hızlı tepki ve gecikme olmadan kararlı çalışma sağlamak için iki ayrı egzoz deliği ile donatılmıştır.

     • Kaymaz Ağır Hizmet Pedalı: Silindir dokulu pedal yüzeyi sürtünmeyi etkili bir şekilde artırır, yüksek yüklü adımlama sırasında kaymayı önler ve çalışma stabilitesini artırır.

     • Kararlı Bağımsız Kilitleme Mekanizması: Bağımsız geçmeli kilitleme yapısı, sağlam konumlandırma ve hafif kilit açma sağlar. Not: Ultra yüksek frekanslı sürekli darbeli çalışma koşulları için uygun değildir.

     • Opsiyonel Güvenlik Koruyucu Kapak: Özel plastik toz geçirmez koruyucu, düşen iş parçalarının veya personelin yanlış temasının neden olduğu kazara geri dönmeyi etkili bir şekilde önleyerek sahadaki çalışma güvenliğini artırır.

     • Tam Alüminyum Dayanıklı Yapı: Entegre döküm alüminyum alaşımlı gövde, zorlu endüstriyel atölye ortamları için yüksek sertlik, darbe direnci ve uzun hizmet ömrü sunar.

6. Tipik Uygulama Senaryoları

     • Çift Etkili Silindir Manuel Kontrol: Hava kaynağı → 4F taban valfi → çift etkili silindir. Kendi kendine sıfırlama tipi, basıldığında uzatmayı ve bıraktıktan sonra geri çekmeyi gerçekleştirir; kilitleme tipi, uzun süreli konumlandırma için sıkma basıncını korur.

     • Endüstriyel İşleme Ekipmanları Kontrolü: Damgalama makineleri, perçinleme makineleri ve taşlama aparatları için profesyonel ayakla çalıştırılan yön değiştirme, verimli işleme işlemi için elleri serbest bırakır.

     • Saha Ekipmanlarında Hata Ayıklama: Ekipman deneme çalışması ve parametre kalibrasyonu için uygun olan, pnömatik devre hata ayıklaması için solenoid valfleri geçici olarak manuel dip valfleriyle değiştirin.

Bir Cümle Özeti

     SOLH 4F serisi, kendi kendine sıfırlanan, kendi kendine kilitlenen ve yanlış çalışmayı önleyici koruma seçeneklerine sahip, tamamen alüminyum 5/2 yollu, doğrudan etkili bir ayak pedalı valfidir. Çift hızlı egzoz, geniş akış ve tam AirTAC uyumluluğuna sahip olan bu valf, çift etkili silindir ileri/geri geçişi ve mekanik işleme pnömatik kontrolü için standart endüstriyel ayaklı kontrol valfidir.
