Marka: Richge Technology'den SOLH

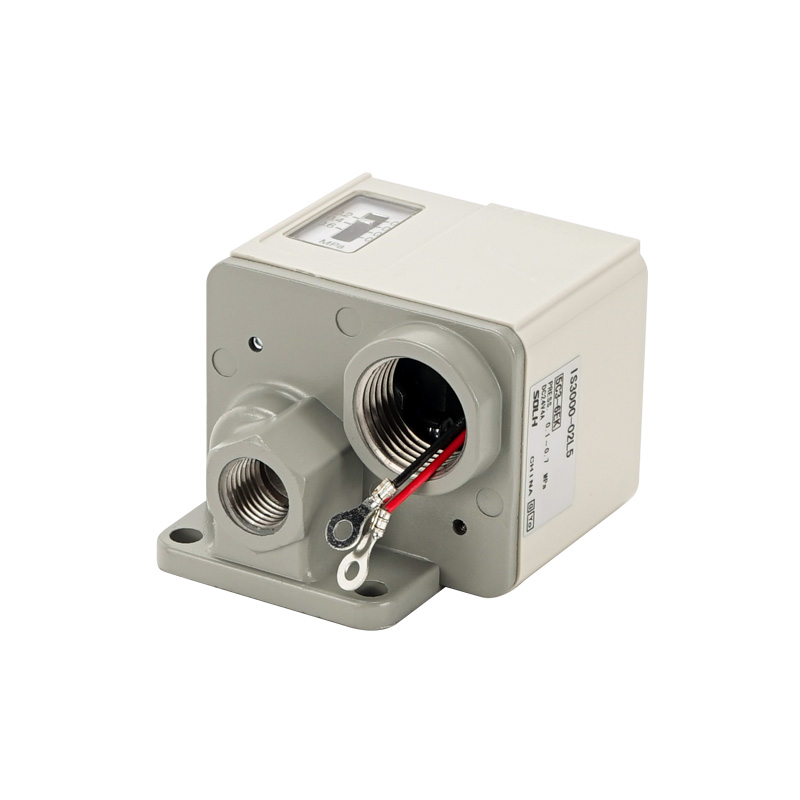

SOLH IS3000 serisi, klasik pistonla çalışan mekanik bir mikro basınç şalteridir. Yaylı bir pistona etki eden hava basıncı yoluyla dahili bir mikro kontak anahtarını iterek sağlam doğrudan elektrik çıkışı sağlar. Esas olarak hava devresi aşırı/düşük basınç koruması ve otomatik tetik kontrolü için kullanılır, IS10 küçük indükleme anahtarı serisiyle aynı kalitede ve uyumlu değiştirme. Elektronik dijital anahtarların kararsız olduğu, yoğun titreşimli ortamlar için mükemmeldir.
1. Çalışma Prensibi
-- Basınçlı hava yay yüklü pistonu iter; Hava basıncı önceden belirlenmiş eşiğe ulaştığında piston, kontak devresini açmak veya kapatmak için yerleşik mikro anahtarı mekanik olarak çalıştırır. Basınç histerezis değerinin altına düştüğünde yay, pistonu sıfırlar ve orijinal anahtar durumuna geri döner.
2. Temel Yapısal Bileşenler
-- Üst basınç ayar düğmesi: Güç kaynağı olmadan tetikleme basıncının doğrudan döner ayarı
-- Dahili 1ab mikro anahtar: Evrensel AC/DC yükü, PLC giriş terminallerini doğrudan bağlayın veya küçük solenoid valfleri çalıştırın
-- Kademeli basınç görüntüleme penceresi: Gerçek zamanlı önceden ayarlanmış basınç ölçümü için görünür MPa ölçeği
-- Döküm alüminyum muhafaza: IP40 toz koruması, genel fabrika atölyesi ortamlarına uygun
|
Parametre Öğesi |
Standart Şartname |
| Uygulanabilir Ortam |
Kuru hava, nitrojen ve diğer aşındırıcı olmayan inert gaz |
| Maksimum Çalışma Basıncı |
1,0 MPa |
| Ayarlanabilir Basınç Aralığı |
0,1 ~ 0,7 MPa (standart pnömatik sistemlerin tamamını kapsar) |
| Histerezis (Ölü Bant) |
≤ 0,05 MPa |
| Tekrarlanabilirlik Doğruluğu |
±0,05 MPa |
| İletişim Yapılandırması |
1ab tek kutuplu çift atış (NO / NC değiştirilebilir kablolama) |
| Kontak Yükü Değeri |
Standart tip: AC/DC 100V 1AMikro yük tipi (IS3010): DC 5V 1mA (PLC ve minyatür röleler için optimize edilmiştir) |
| Bağlantı Noktası Diş Boyutu |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Çalışma Sıcaklığı |
-5 ~ 60°C (hava borularının içinde buz oluşumu olmaz) |
| Koruma Sınıfı |
IP40 toza dayanıklı |
| Servis Ömrü |
10 milyona kadar mekanik anahtarlama döngüsü |
1. Model Örneği: IS3000-02-P
-- IS3000: Temel standart dişli gövde serisi
-- 02: Bağlantı noktası iş parçacığı kodu = Rc1/4; sonek N02 = NPT1/4 Amerikan dişi
-- P: Dahili neon gösterge ışığı (boş = ışıksız standart model)
2. Türev Özel Modeller
-- IS3100: Entegre manifold kurulumu için modüler hava servis üniteleriyle (AFC/AC serisi) uyumlu conta yüzeye montaj çeşidi
-- IS3010: PLC kontrolörlerinin küçük DC sinyal girişi için optimize edilmiş mikro düşük yüke özel model
1. Şok ve Titreşime Dayanıklı Ağır Hizmet Mekanik Tasarım
-- Katı piston + mikro kontak yapısı, vibratörlerin, vurucu çekiçlerin ve damgalama ekipmanlarının sürekli titreşimi altında istikrarlı performans, sinyal kayması veya yanlış tetikleme yok.
2. Güç Gerektirmeden Basit Yerinde Kalibrasyon
-- Üstten döner ayar düğmesi + görünür dereceli pencere; basınç eşiği kontrol kabinine enerji verilmeden çevrimdışı olarak ayarlanabilir.
3. Geniş AC/DC Yük Uyumluluğu
-- Yüksek 1A kontak yükü kapasitesi, ara röleler olmadan küçük solenoid valflerin doğrudan çalıştırılmasına veya dijital PLC giriş noktalarına doğrudan bağlantıya olanak tanır.
4. Ultra Düşük Histerezis
-- Maksimum ölü bant ≤0,05MPa, aşağı yöndeki ekipmanın sık sık hızlı açılıp kapanmasını önlemek için tutarlı tetikleme ve sıfırlama basıncı.
1. Ana Hava Kaynağı Düşük Basınç Koruması
-- Hava filtresi regülatörü yağlayıcı ünitelerinin alt kısmına monte edilmiştir; K/GT vibratörlerini, BVP/SK kırıcılarını ve pnömatik aktüatörleri yetersiz itme hasarından korumak için besleme basıncı 0,4 MPa'nın altına düşerse alarm sinyalini tetikler.
2. Silindir Strok Konumunun Doğrulanması
-- Silindir tamamen uzadıktan sonra, bir sonraki üretim süreci adımını kilitlemek için anahtar sinyali göndermek üzere hazne basıncı önceden ayarlanan değere yükselir.
3. Vibratör Devresi Güvenlik Kilidi
-- Çalışma hava basıncını izler; Düşük basınçlı çalışmanın neden olduğu vibratörün yanmasını önlemek için basınç eşiğin altına düştüğünde XQ hızlı egzoz valflerine giden gücü keser.
|
Karşılaştırma Öğesi |
IS3000 Mekanik Mikro Anahtar |
IS10 Temassız Manyetik Anahtar |
ISE30A Elektronik Dijital Anahtar |
| Tetik Mekanizması |
Piston mekanik mikro kontak aktivasyonu |
Manyetik kamış tüpü temassız algılama |
Yüksek hassasiyetli elektronik basınç sensörü |
| Elektrik Yük Kapasitesi |
Güçlü (1A @100V AC/DC, doğrudan valf tahrikli) |
Orta (0,5A @100V) |
Zayıf (yalnızca düşük seviyeli PLC sinyal çıkışı) |
| Basınç Ayar Yöntemi |
Üst döner düğme + ölçek penceresi (güç gerektirmez) |
Yan ayar vidası + küçük ölçekli pencere |
Çok tuşlu dijital menü parametre kurulumu |
| Ölçüm Doğruluğu |
±0,05 MPa |
±0,05 MPa |
±%0,2 FS ultra yüksek hassasiyet |
| Optimum Çalışma Koşulları |
Ağır titreşim, aktüatörlerin doğrudan tahriki |
Genel düşük titreşimli toplu montaj hatları |
Hassas basınç izleme, kapalı devre PLC kontrolü |
SOLH IS3000 serisi pistonlu mekanik pnömatik basınç şalteri, düşük histerezis, ağır titreşim direnci ve yüksek kontak yükü kapasitesine sahiptir; dişli/conta montajlı ve mikro yüklü PLC çeşitleri mevcuttur; hava devresi basınç güvenliği koruması ve vibratörlerde, silindir kelepçeleme istasyonlarında ve genel otomasyon ekipmanlarında otomatik proses tetikleme sinyalleri için yaygın olarak kullanılır.
