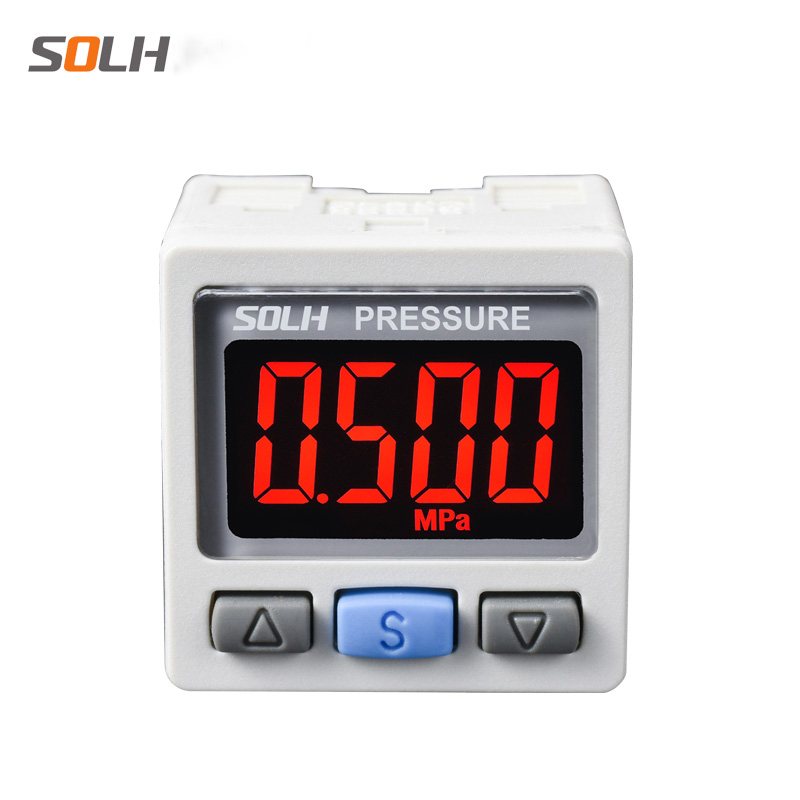

ZSE30A(F) / ISE30A Serisi Yüksek Hassasiyetli Çift Renkli Dijital Basınç Anahtarı

Marka:Richge Technology'den SOLH

Ürün Konumlandırma

     SOLH ZSE30A(F) / ISE30A serisi yüksek hassasiyetli dijital basınç anahtarları, tüm pnömatik devrelerin gerçek zamanlı basınç izleme, eşik alarmı ve kapalı çevrim sinyal kontrolü için kullanılır. Vakum, bileşik karışık basınç ve standart pozitif basınç çalışma koşullarıyla uyumludur. Temel avantajlar arasında ±%0,2FS ultra yüksek hassasiyet, çift renkli kırmızı/yeşil LCD ekran ve otomatik pnömatik sistemlerin "görsel izleme gözü" görevi gören tek tıklamayla toplu parametre kopyalama işlevi yer alır.

Basınç Ölçüm Aralığına Göre Seri Sınıflandırması

Temel Teknik Özellikler (Yüksek Hassasiyetli Sınıf)

  1. Ekran Ünitesi: 4 haneli LCD ekran, çift renkli otomatik geçiş (Yeşil / Kırmızı); OUT1 yeşile, OUT2 kırmızıya karşılık gelir

  2. Ölçüm Doğruluğu: ±%0,2 FS @25°C, 1/1000 tam ölçeğe kadar çözünürlük

  3. Sinyal Çıkış Seçenekleri

     -- Anahtar sinyali: 2 kanallı NPN / PNP açık kolektör transistör çıkışı (OUT1 ve OUT2)

     -- Analog sinyal (isteğe bağlı): 1~5V voltaj çıkışı veya 4~20mA akım çıkışı

  4. Güç Kaynağı: 12~24 VDC ±%10 geniş voltaj aralığı

  5. Aşırı Basınca Dayanım Kapasitesi

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A pozitif basınç modeli: 1,5 MPa

  8. Koruma Sınıfı: IP40 toz geçirmez

  9. Çalışma Ortam Sıcaklığı: 0 ~ 50°C

  10. Özel İşlev: Tek tıklamayla parametre kopyalama, ayarları 1 ana üniteden maksimum 10 ikincil üniteye kopyalama, toplu ekipman hata ayıklaması sırasında parametre ayar hatalarını etkili bir şekilde önleme

Tam Model Adlandırma Kuralı

  Model Örneği: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Seri basınç tipi tanımlayıcı

     -- 01: Bağlantı noktası diş özelliği = M5 iç diş (R1/8)

     -- N / P: Anahtar çıkış transistör tipi

        N = NPN açık kolektör; P = PNP açık kolektör

     -- M / C / D: Çıkış kombinasyonu tanımı

        M = Yalnızca 2 bağımsız anahtar çıkış kanalı

        C = 1 anahtar kanalı + 1~5V analog voltaj çıkışı

        D = 1 anahtar kanalı + 4~20mA analog akım çıkışı

Çift Renkli LCD Ekran Mantığı

     -- Yeşil arka ışık: Kullanıcının önceden ayarladığı normal çalışma aralığındaki gerçek basınç

     -- Kırmızı arka ışık: Basınç üst/alt alarm eşiğini aşıyor (aşırı basınç/düşük basınç uyarısı)

     -- 4 ayarlanabilir ekran modu: Standart mantığı (normal yeşil, anormal kırmızı) veya gerektiği gibi ters renk değiştirme mantığını destekler

Tipik Endüstriyel Uygulama Senaryoları

  1. Pnömatik Silindir ve İş Parçası Sıkma Devresi

     Sıkıştırma basıncı eşiğini 0,5~0,7MPa olarak ayarlayın; İşleme sırasında iş parçasının gevşemesini önlemek için basınç alt sınırın altına düştüğünde kırmızı alarm sinyalini tetikler.

  2. Vakum Emme İşleme İstasyonu (ZSE30A vakuma özel model)

     Güvenilir adsorpsiyon eşiğini ≤ -80kPa olarak ayarlayın; Aktarım sırasında iş parçasının düşmesini önlemek için vakum derecesi kötüleşirse derhal alarm sinyali verir.

Sıradan Mekanik Basınç Anahtarlarıyla Performans Karşılaştırması

Adım Adım Seçim Kılavuzu

     -- Yalnızca vakum veya karışık vakum + mikro pozitif basınç → ZSE30AF evrensel bileşik basınç modelini seçin

     -- Standart genel pnömatik devre (0,4~0,7MPa hava beslemesi) → En popüler model ISE30A-01-N-M

     -- PLC ile gerçek zamanlı sürekli basınç verisi toplama gerektirir → C (1~5V gerilim) veya D (4~20mA akım) analog çıkış varyantını seçin

Bir Cümle Özeti

     SOLH ZSE30A vakum, ZSE30AF bileşiği ve ISE30A pozitif basınçlı dijital anahtarlar, ±%0,2FS yüksek hassasiyetli çift renkli LCD, 2 kanallı NPN/PNP anahtarı + tek tıklamayla toplu parametre kopyalama ile isteğe bağlı 1~5V/4~20mA analog çıkış özelliğine sahiptir; otomatik pnömatik ekipmanlarda sıkma basıncı ve vakum emme izleme ve alarm için yaygın olarak kullanılır.
